KADAMM ВА-К — Вакуум-контроллер программируемый

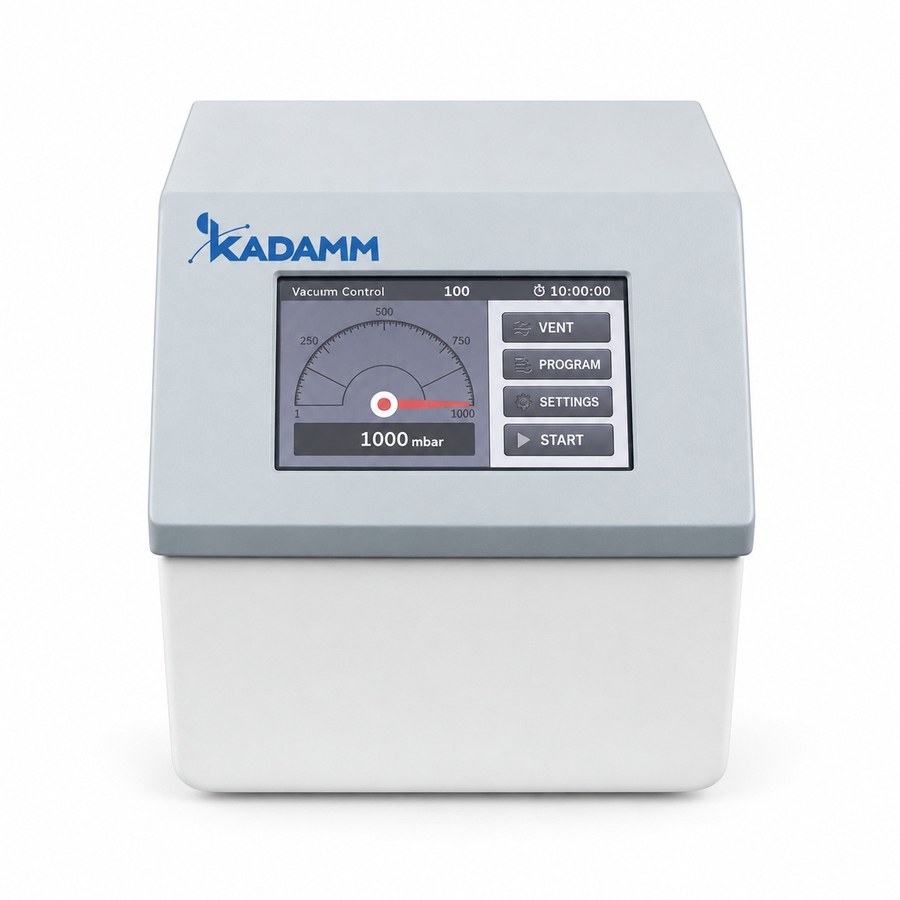

Программируемый вакуум-контроллер KADAMM ВА-К работает в диапазоне 1–1000 мбар. По сигналу датчика он открывает и закрывает клапан и так сам удерживает нужное давление: от оператора требуется лишь уставка, ловить кипение краном не нужно. Помимо режима одной точки предусмотрен программный — в памяти хранится до пяти программ, в каждой по пять шагов с заданием вакуума и времени. Прибор управляется через сенсорную панель TFT 5 дюймов. Подключение Ø8 мм; детали, контактирующие со средой, — из PTFE, полипропилена, силикона и керамики. Датчик выдерживает перегрузку до 1500 мбар, что с запасом перекрывает атмосферу. Питание 110–240 В 50/60 Гц, мощность по паспорту 600 Вт, размеры 189×207×193 мм, вес 4.0 кг; эксплуатация при +10…+40 °C и относительной влажности до 80 %.

Контроллер вместо крана: зачем

У кипения под вакуумом положительная обратная связь. Стоит давлению опуститься ниже точки кипения для текущей температуры, растворитель вскипает и объём пара стремительно растёт; продолжай насос откачивать в том же темпе — и кипение превращается в выброс, а содержимое колбы улетает в конденсатор, затем в приёмную колбу или в насос. Ручной кран справляется с этим каждый раз по-своему, и итог определяется тем, насколько собран оператор в конкретный день. У контроллера подход другой: давление он берёт с датчика и удерживает уставку клапаном, открывая и закрывая его по необходимости. Отгонка проходит ровно, выбросов нет, и — для лаборатории это главное — опыты повторяют друг друга. Режим превращается в воспроизводимый параметр, который вписывают в методику: вместо «приоткрыть кран примерно на треть» — «120 мбар».

Пять шагов в программе: зачем они

В режиме одной точки поддерживается единственное давление, а программный задаёт цепочку — до пяти шагов, у каждого свои вакуум и время. Пригождается это, когда в колбе смесь растворителей, а не один, или когда процесс разбит на стадии. Типичный случай — разгонка смеси: легкий компонент отходит при умеренном разрежении, потом давление ступенчато понижают, и в ход идёт более высококипящий. Дать глубокий вакуум сразу — лёгкая фракция закипит бурно и захватит часть продукта; задержаться на умеренном — тяжёлая так и не отгонится. Другой частый сценарий — досушка: сначала основная отгонка при рабочем давлении, потом выдержка на минимальном, чтобы убрать остатки растворителя, причём длительность выдержки задаётся тут же, в шаге. Пять программ в памяти — это пять сохранённых методик, которые не приходится вводить заново перед каждой серией.

Смоченные части и присоединение

Контакт со средой имеют PTFE, полипропилен, силикон и керамика — сочетание, подобранное под пары растворителей и агрессивные среды. Это важно, ведь через прибор проходит не чистый воздух, а смесь паров с воздухом, и от материалов клапана и датчика зависит, прослужит контроллер годы или один сезон. Подключение Ø8 мм соответствует стандартной лабораторной вакуумной трубке; для другого диаметра понадобится переходной штуцер. Датчик рассчитан на перегрузку 1500 мбар, с запасом выше атмосферы (около 1013 мбар), так что ни случайный напуск воздуха, ни повышенное давление в линии ему не страшны. Совет по монтажу один: размещайте контроллер поближе к аппарату и сводите число соединений к минимуму — любое из них даёт натекание, которое прибор будет честно компенсировать, гоняя насос.

Чего паспорт не объясняет

При заказе обратите внимание на две строки. Во-первых, точность регулирования: цифры производитель не даёт, поэтому в нашей таблице характеристик — «уточняйте». Известен диапазон измерения и установки (1–1000 мбар), но не погрешность удержания уставки. Если она нужна в вашей спецификации, запросите её у менеджера. Во-вторых, мощность по паспорту — 600 Вт: для прибора с клапаном и экраном это много, а из чего складывается цифра, источник не раскрывает. Прежде чем проектировать электрику, уточните это у менеджера. Третий момент к характеристикам не относится: в описании производителя прибор однажды обозначен кодом с лишним нулём — заказывайте по нашему артикулу, а разночтение в маркировке мы выясняем отдельно.

С чем работает

Место контроллера — между аппаратом и вакуумным насосом. Обычные схемы: роторный испаритель — KADAMM РИ-А либо KADAMM РИ-10 — с насосом KADAMM НС-МХ или KADAMM НС-В; вакуумный реактор; фильтрация под вакуумом. Учтите, что в некоторых испарителях вакуум-контроллер встроен — так сделано, например, в исполнении с сенсорной панелью из карточки KADAMM РИ-А 50–100 л, и внешний прибор там лишний. Когда нужен вариант легче и дешевле, без программ, обратите внимание на KADAMM ВА-К1: 600 г, шкала 0–1013 мбар, заявленная точность ±1 мбар.

Документы к KADAMM ВА-К — русскоязычные паспорт и руководство по эксплуатации. Соответствие подтверждено декларацией по регламентам ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»; прибор имеет маркировку CE, его выпускают на производстве с сертифицированной системой качества ISO 9001. Подключается к сети 110–240 В 50/60 Гц.

Со средой контактируют PTFE, полипропилен, силикон и керамика, трубка подключается к штуцеру Ø8 мм, датчик терпит перегрузку до 1500 мбар. Рабочая температура — +10…+40 °C, относительная влажность — до 80 %. Для лаборатории это обычный режим, но внутри вытяжного шкафа, где идёт горячий выброс, такие условия не соблюдаются, поэтому контроллер располагают там, куда пары напрямую не попадают.

• Электробезопасность — нужна заземлённая сеть 110–240 В 50/60 Гц; в паспорте указано 600 Вт, однако из чего складывается эта величина, источник не поясняет, так что до проекта электропитания значение стоит уточнить.
• Работа с парами растворителей — материалы смоченных частей агрессивную среду выдерживают, и всё же конденсата в линии прибора лучше избегать, поэтому до контроллера монтируют ловушку или конденсатор.
• Напуск атмосферы — штатная операция, её делает клапан; допустимая перегрузка датчика 1500 мбар — это резерв, работать в таком режиме не предполагается.
• Размещение — там, куда не бьют горячие пары; температура +10…+40 °C, влажность до 80 %.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Источник не приводит ни числового значения точности регулирования, ни того, из чего складываются паспортные 600 Вт; кроме того, код модели в исходном описании промаркирован неодинаково. Поэтому данные сверяются с паспортом на конкретную поставку — уточняйте у менеджера.

Настольный KADAMM ВА-К весит 4 кг и включается в действующую вакуумную линию — между аппаратом и насосом. На установку уходит меньше часа. При первом монтаже советуем действовать так:

Обслуживание в процессе эксплуатации

• Контроль натекания — время от времени глушат насос и смотрят, как быстро растёт давление; если натекание увеличилось, причина, как правило, в изношенной трубке или уплотнениях линии, а не в неисправности прибора.
• Смоченные части — их осматривают вместе с обслуживанием линии; если внутри видны следы конденсата, схему стоит пересмотреть и добавить ловушку до контроллера.
• Трубка и штуцеры — затвердевшую трубку меняют: на стыках она пропускает воздух, и насосу из-за контроллера приходится работать больше.
• Панель — чистят мягко, без растворителей и абразивов, которые портят сенсорный слой.
• Программы — проверенные методики полезно записать ещё и на бумагу: в памяти помещается пять программ, и перезаписанная пропадает.
