KADAMM ГС10 — Газовые скрубберы 10–50 л

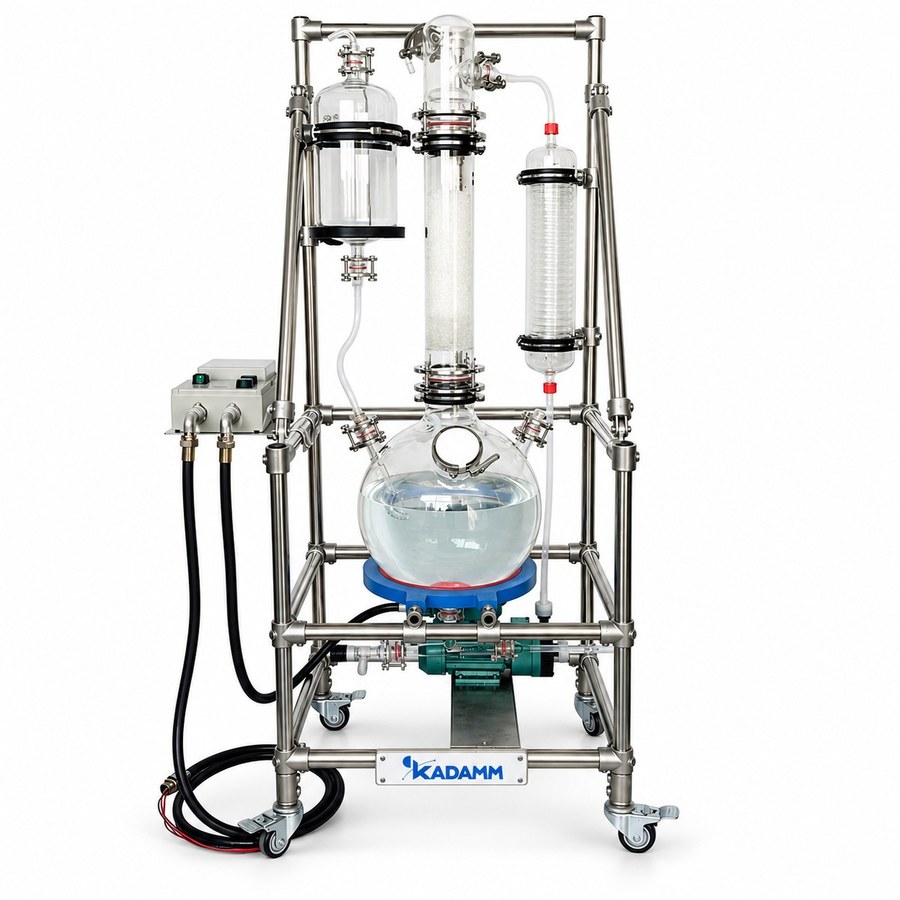

Серия KADAMM ГС10 — скрубберы для газа, в которых промывная колонна объёмом 10, 20, 30 или 50 л работает с раствором по замкнутому контуру. Газ поднимается через насадку снизу, сверху на неё циркуляционный насос подаёт жидкость, и растворимая часть газа поглощается. Реактор имеет пять портов; соединения — на шаровых шлифах, фланцы уплотнены фторопластовыми прокладками и стянуты быстросъёмными зажимами из стали 304. Материал насадки — стекло, нержавеющая сталь или иной, подобранный под процесс. В базовый комплект входит конденсатор; аппарат смонтирован на тележке с поворотными колёсами и тормозом и питается от сети 220 В 50 Гц. Насос циркуляции и контроллер можно заказать во взрывозащищённом варианте, а насос — дополнительно в коррозионно-стойком, из фторопласта.

Чем больше колонна, тем дольше работа без смены раствора

Разница между четырьмя исполнениями одна — объём колонны: 10, 20, 30 или 50 л. Поскольку раствор не сбрасывается, а гоняется по замкнутому кругу, его количество задаёт не производительность в данный момент, а химический запас: какой объём газа будет поглощён до того, как раствор истощится и потребует замены. Оценка несложная — при известных расходе газа, концентрации улавливаемого компонента и крепости раствора время до замены растёт пропорционально объёму. Поэтому подбор ведут не по принципу «побольше на всякий случай», а по продолжительности обычной операции. Пример: четырёхчасовой процесс на 10 л раствора требует двух замен, на 30 л обходится без единой — и выигрыш тут не в качестве очистки, а в том, что оператора ничто не отвлекает и контур посреди работы не открывают.

Исполнение Ex: что именно взрывозащищено

Важно точно понимать: взрывозащищённым в этой серии может быть только электрооборудование. Как опция в Ex-исполнении предлагаются два узла — насос циркуляции и контроллер. Колонна из стекла, насадка, фланцы и зажимы во всех вариантах одни и те же. Отдельно от взрывозащиты насос можно заказать с проточной частью из фторопласта, стойкой к коррозии: она нужна, когда промывной раствор разрушает стандартные материалы, тогда как Ex требуется, если помещение отнесено к взрывоопасной зоне. Если взять обе опции, получится насос, устойчивый к среде и разрешённый для опасной зоны. Полная Ex-маркировка указывается в паспорте каждой конкретной поставки; чтобы увязать её с проектом помещения, уточняйте у менеджера ещё до заказа.

Вакуум 0.098 МПа и какой нужен насос

Рабочее разрежение аппарата — 0.098 МПа, при этом от вакуумного насоса паспорт серии прямо требует 0.1 МПа, и это не формальность. Зазор между цифрами покрывает подсосы в линии и потерю напора на насадке: проходя смоченный слой, газ теряет давление, поэтому насос, рассчитанный впритык под колонну, в реальности не вытянет. Своего вакуумного источника у скруббера нет — его выбирают отдельно. В промывных схемах чаще всего ставят водокольцевой KADAMM НС-В , которому не страшны пары и капли, неизбежно летящие из колонны, а при отсутствии водопровода — химически стойкий мембранный KADAMM НС-МХ. Штатный конденсатор монтируют до источника: унесённая жидкость в нём собирается и возвращается в контур.

Какие данные источник не различает по объёмам и зачем мы это отмечаем

Для всех четырёх колонн — от 10 до 50 л — в паспорте серии указаны одни и те же 86 л/мин по расходу и 150 Вт по мощности контроллера. С точки зрения физики это скорее шаблонная запись, чем результат замеров для каждого размера: при равном расходе скорость газа в сечении колонны на 50 л была бы совсем другой, нежели в колонне на 10 л. Править исходные данные мы не вправе, поэтому оставили их без изменений, снабдили пометкой и добавили вопрос в запрос производителю. Что это значит для вас: когда расход газа идёт в расчёт или в тендерную спецификацию, не считайте 86 л/мин подтверждённой цифрой для 30 и 50 л и запросите подтверждение у менеджера. Эффективность очистки, объём бака раствора отдельной строкой, диаметр присоединения, габариты и масса в источнике не приводятся совсем, поэтому в таблице характеристик для них написано «уточняйте».

Куда встаёт скруббер

Обычно скруббер стоит возле реактора или другой установки, от которой отходит газ. Поворотные колёса с тормозом тут имеют значение: аппарат перевозят к той установке, что работает в данный момент, и не нужно ставить отдельный к каждой. Спереди к нему, как правило, подводят отводы стеклянных реакторов KADAMM РЕА-Р 10–100 л либо РЕА-Д 10–50 л, сзади — линию от вакуумного источника. Для небольшого потока и настольного исполнения с наглядной схемой подойдёт KADAMM ГС на 5 л; если требуются паспортная эффективность очистки и законченный корпус со встроенным насосом — KADAMM ГС-В на 60 л/мин.

Работает KADAMM ГС10 от сети 220 В, 50 Гц. Выпуск ведётся в системе менеджмента качества ISO 9001; на изделие оформлены CE и декларация соответствия регламентам ЕАЭС — ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». В комплект входят паспорт изделия и руководство по эксплуатации, оба на русском языке.

Паспортное разрежение аппарата — 0.098 МПа, тогда как от подключаемого вакуумного насоса требуется 0.1 МПа. Фланцы уплотнены фторопластовыми прокладками, быстросъёмные зажимы сделаны из нержавеющей стали 304. Если помещение отнесено к взрывоопасной зоне, выбирают вариант, где циркуляционный насос и контроллер взрывозащищённые; полную маркировку взрывозащиты указывают в паспорте конкретной поставки, поэтому до оформления заказа её стоит уточнить у менеджера.

• Электробезопасность — контроллер на 150 Вт и циркуляционный насос подключают к сети 220 В 50 Гц с обязательным заземлением; монтаж Ex-исполнений ведут по нормам для взрывоопасной зоны.
• Стекло под вакуумом — до пуска колонну и шлифы осматривают; атмосферу напускают штатным способом, соединение под разрежением не разбирают.
• Совместимость материалов — раствор выбирают по газу, а материал насадки и насосной проточной части сверяют с раствором ещё до заказа.
• Перемещение — до пуска тележку ставят на тормоз; возить аппарат, пока колонна заполнена, не рекомендуется.
• Комплект документов — в поставке паспорт, руководство по эксплуатации и декларация соответствия ТР ТС; маркировку Ex, сертификаты и протоколы предоставляем по запросу.

В источнике нет данных о габаритах, массе, присоединительном диаметре, отдельного значения объёма бака раствора и эффективности очистки. Мощность контроллера 150 Вт и расход 86 л/мин приведены для всего ряда 10–50 л как одно значение; их подтверждают паспортом конкретной поставки — уточняйте у менеджера.

С завода KADAMM ГС10 приезжает на тележке в собранном виде; на месте остаётся смонтировать и подключить стекло и обвязку. Персонал лаборатории справляется с пуском за один рабочий день. Для первого включения советуем такую последовательность:

Обслуживание в процессе эксплуатации

• Промывной раствор — выработку отслеживают индикатором или по pH пробы; меняют раствор по регламенту, полученному на первых циклах, а не по усреднённым советам.
• Насадка — её промывают, когда меняется режим или появляется налёт: соли сокращают смачиваемую площадь, и очистка становится хуже.
• Циркуляционный насос — о расходе судят по тому, насколько равномерно идёт орошение; у фторопластового варианта проточную часть проверяют согласно руководству на насос.
• Прокладки и зажимы — фторопластовые прокладки осматривают всякий раз, когда разбирают соединение: если прокладка утратила упругость, через неё пойдёт натекание.
• Конденсатор — собравшуюся жидкость сливают; если её набирается много, унос повышен, и нужно проверить ороситель и газовый поток.
