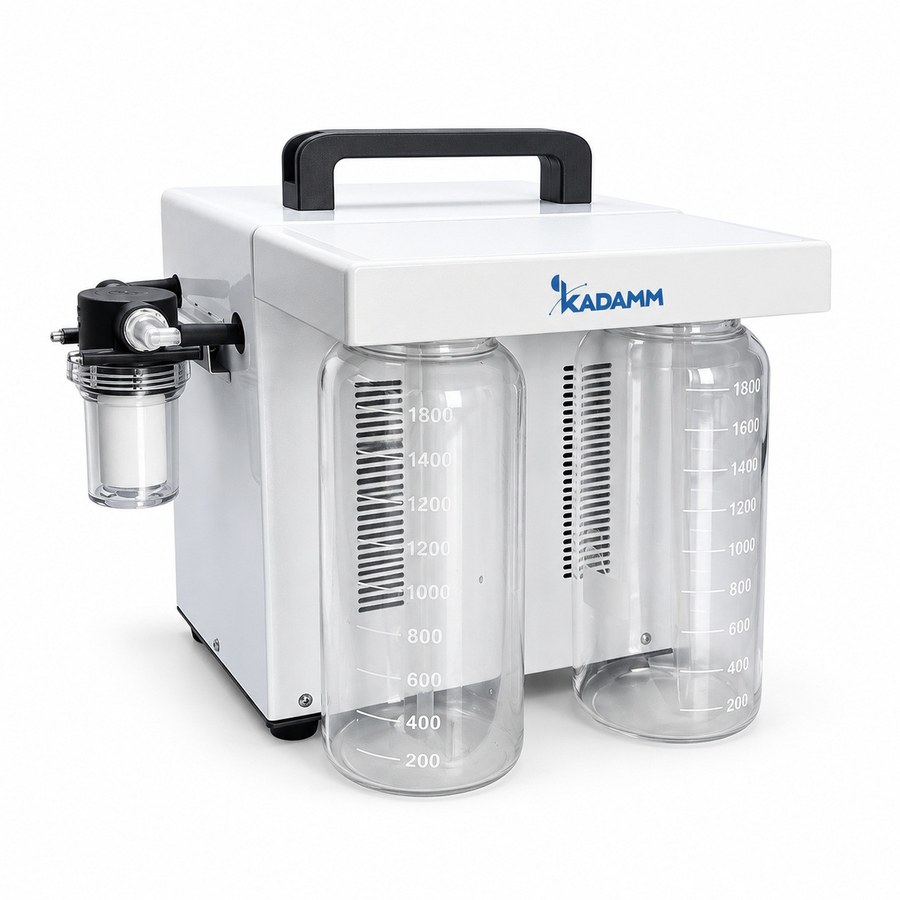

KADAMM ГС-1 — Нейтрализатор кислотно-щелочной

Нейтрализатор отходящих газов KADAMM ГС1 очищает кислые пары в три ступени. Собственный насос разрежения отбирает их непосредственно у горловин блока разложения проб через патрубок Ø8–10 мм. Сначала газ идёт через щелочной раствор, который связывает большую часть кислоты, далее через дистиллированную воду, дочищающую остаток, и в конце через буферную ёмкость. Расход в работе 18 л/мин; щёлочь и дистиллированная вода налиты в ёмкости по 1.7 л, концентрация щёлочи 10–35 %. Аппарат потребляет 120 Вт от сети 220 В 50 Гц; в упаковке он весит 16.5 кг, её габариты 470×480×450 мм.

Почему ступеней три, когда реакция проходит уже в первой

Химически с кислыми компонентами справляется уже первая ступень: их нейтрализует щёлочь. Однако в реальной работе одной ёмкости не хватает, и причин тут две. Первая — неполный контакт газа с жидкостью: при высоком расходе всё больше газа уходит крупными пузырями или вдоль стенки, так и не вступив в реакцию. Этот проскок задерживает вторая, водяная ступень; она же улавливает щелочной аэрозоль, который уносится из бурлящей первой ёмкости. Вторая причина — щёлочь постепенно расходуется, и проскок по мере выработки увеличивается; дистиллированная вода компенсирует это и отодвигает момент смены раствора. В буферной ёмкости реакция уже не идёт: она сглаживает перепады давления при пуске и остановке насоса и задерживает последние капли перед насосом.

Для каких задач рассчитаны 18 л/мин

Если блок разложения рассчитан на 8–12 позиций, на каждую горловину приходится чуть больше литра в минуту из 18 л/мин. Цель такого расхода — отбор паров в месте выделения, а не проветривание помещения: аппарат забирает их у источника, пока они не распространились по шкафу. Поэтому при подключении важно одно: короткая и плотная трасса от горловин до аппарата даёт больше реальной эффективности при неизменном паспортном расходе. При большем числе позиций или отсосе одновременно с двух установок подойдёт KADAMM ГС3 на 40 л/мин и 2.4 м³/ч либо KADAMM ГС-В на 60 л/мин с эффективностью по паспорту не ниже 99 %. Объединить пары от многих горловин в общий поток позволяют колпаки KADAMM ГС-К на 8–20 портов.

Концентрация щёлочи 10–35 %: что выбрать

Паспорт допускает широкий диапазон, и точку внутри него выбирают, взвешивая ёмкость раствора против удобства. Ближе к 35 % раствор в тех же 1.7 л поглощает больше кислоты, и менять его приходится реже. Зато он опаснее для кожи и глаз, хуже удерживает в растворе образующиеся соли и при сильной нагрузке выпадает в осадок, забивающий барботёр. Около 10 % раствор с обращением проще и не кристаллизуется, однако расходуется скорее. Разумно стартовать с середины диапазона: в первых циклах определить, как быстро раствор теряет ёмкость при вашей нагрузке, а затем решить, поднимать концентрацию ради более редкой смены или снижать ради безопасности. Выработку отслеживают индикатором или замером pH пробы; появление запаха сигналом служить не может — очистка к этому моменту уже прекратилась.

Открыто о расхождении в исходных данных

Для этого изделия опубликованы два разных набора характеристик. Карточка самой модели даёт расход 18 л/мин, ёмкости 1.7 л и щёлочь 10–35 %, а общая карточка товарной категории на том же сайте — два входа, 2×30 л/мин, ёмкости по 1 л и концентрацию 10–25 %. В каталоге приведены цифры карточки модели: наше правило сверки ставит значение, относящееся к конкретной модели, выше значения из общей ячейки категории. Скрывать расхождение мы не стали — вопрос о том, какая ревизия идёт в поставку сейчас, отправлен на завод. Когда расход и объём ёмкостей фигурируют в вашей спецификации или тендере, до заказа запросите подтверждение у менеджера: ответ завода мы получим и закрепим письменно.

Место аппарата в схеме

Обычно цепочка такая: блок разложения проб или минерализатор, затем колпак сбора паров, нейтрализатор и вытяжка. Нейтрализатор размещают возле установки — в вытяжном шкафу или под зонтом. Вытяжку он не заменяет, но сильно разгружает вентиляцию и уберегает воздуховоды от коррозии кислотой. Насос разрежения встроен, так что внешний источник вакуума не требуется; этим аппарат и отличается от промывных схем наподобие KADAMM ГС и KADAMM ГС10, к которым источник разрежения подбирают отдельно. Раствор меняют, не разбирая магистраль: ёмкости снимают и возвращают на место, а трасса остаётся в сборе.

В комплект KADAMM ГС1 входят паспорт и руководство по эксплуатации на русском языке. Изделие задекларировано на соответствие регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»; имеет маркировку CE, выпускается на производстве с системой менеджмента качества ISO 9001. Аппарат подключается к сети 220 В 50 Гц и потребляет 120 Вт.

В ёмкостях находится щёлочь концентрацией 10–35 %, через них идут кислые пары, так что любые работы с ними ведут в защите глаз и кожи согласно паспорту используемого реагента. Вытяжную вентиляцию аппарат не отменяет, он лишь уменьшает выброс, поэтому устанавливают его в вытяжном шкафу или под зонтом. Собственные размеры корпуса в источнике не указаны, есть только упаковка 470×480×450 мм и вес брутто 16.5 кг; планируя размещение, уточните габариты у менеджера.

• Обращение со щёлочью — раствор готовят и заменяют только в очках и перчатках; крепкий раствор, около 35 %, требует повышенного внимания.
• Электрика — сеть 220 В 50 Гц, обязательно заземление; все 120 Вт потребления приходятся на встроенный насос разрежения.
• Включение и выключение — сначала запускают насос, потом подают пары, а останавливают в обратном порядке; иначе в трассе остаются кислые пары и выпадают конденсатом.
• Где ставить — под зонтом или в вытяжном шкафу, выход аппарата заводят в вытяжку.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Источник не приводит ни процент очистки, ни габариты корпуса, ни материалы контура. Кроме того, производитель публикует второй вариант характеристик по расходу и объёму ёмкостей, поэтому эти значения сверяются с паспортом конкретной поставки; уточняйте у менеджера.

Аппарат KADAMM ГС1 весит около 16 кг, ставится на стол и подсоединяется к блоку разложения, который уже есть в лаборатории. Запустить его своими силами можно за пару часов. Для первого включения советуем такую последовательность:

Обслуживание в процессе эксплуатации

• Щёлочь — выработку отслеживают индикатором или по pH, меняют по регламенту, полученному на первых циклах. Если в ёмкости выпадают соли, концентрацию стоит уменьшить.
• Вода во второй ступени — заменяется не реже, чем щелочной раствор; если она мутнеет, значит, на ступень пришлась ощутимая нагрузка.
• Буфер — сливают, когда в нём набирается жидкость; если он заполняется быстро, предыдущие ступени дают слишком большой унос.
• Трубки и штуцеры — при переходе на другой режим их промывают водой; трубку, которая затвердела или пошла трещинами, меняют: через неё подсасывается воздух и тяга падает.
• Насос — о его состоянии судят по силе бурления: если трасса герметична, а бурление ослабло, насос обслуживают согласно руководству.
