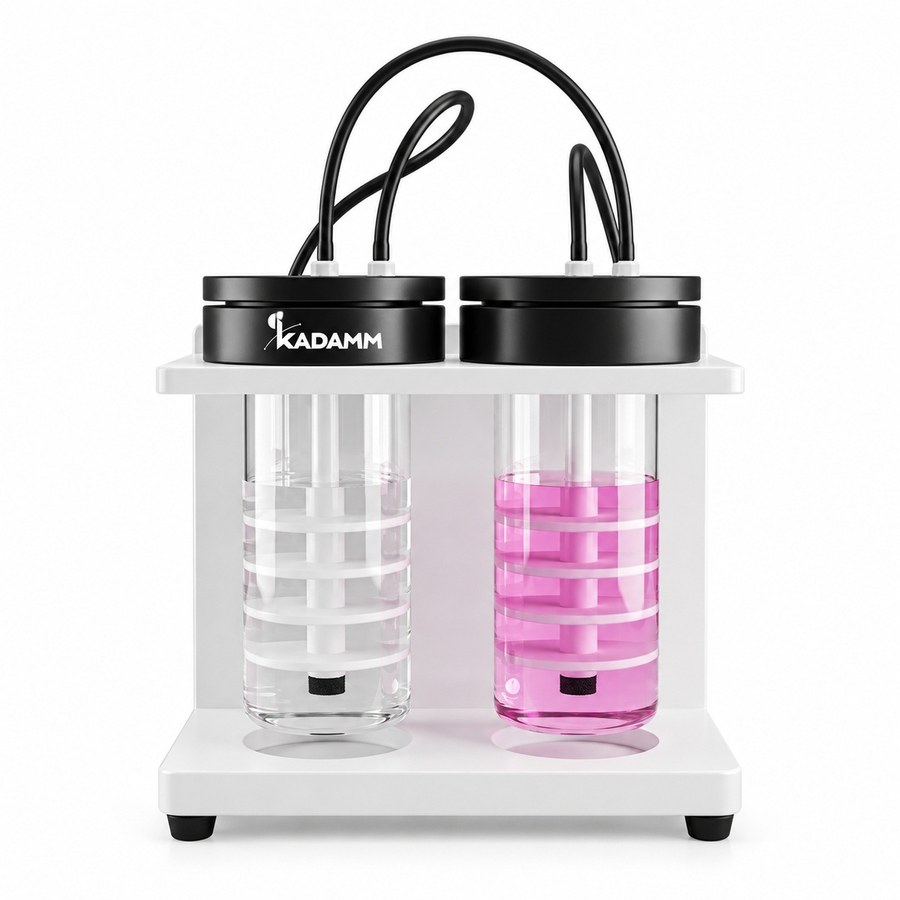

KADAMM ГС-В60 — Система абсорбции отходящих газов

Эффективность очистки по паспорту — не ниже 99 %, максимальный отсос — 60 л/мин: так в цифрах выглядит KADAMM ГС-В, система абсорбции отходящих газов. Газ проходит три ступени подряд: его охлаждают, нейтрализуют щелочным раствором, а на выходе пропускают через картридж с активированным углём. Внешний источник разрежения не требуется — в аппарат встроен вакуумный насос большого расхода. В комплекте: бак под щелочной раствор (рабочий объём 3 л), бутыль для дистиллированной воды, соединительные магистрали и отсек под угольный картридж. Корпус сделан из ABS, стойкого к коррозии и нагреву; для магистралей взята коррозионно-стойкая трубка Saint-Gobain. Сеть 220 В ±10 % 50 Гц, размеры 530×488×525 мм, вес 30 кг нетто, 40 кг брутто.

Зачем первой ступенью стоит охлаждение

С блока разложения проб приходят горячие пары, а от температуры зависит, как вообще пойдёт очистка. Чем горячее газ, тем больше в нём водяного пара и кислоты в паровой фазе; при этом с нагревом газы хуже растворяются в жидкости, и нагретый щелочной раствор поглощает ощутимо меньше. Вдобавок горячий поток греет и сам раствор — тот быстрее испаряется и уносится. По этой причине ступень охлаждения в системе идёт первой: ещё до нейтрализации часть паров конденсируется, а в щелочную ёмкость попадает уже остывший поток. Нейтрализации так работать легче, расход раствора падает, и паспортные не ниже 99 % держатся на настоящем горячем выбросе, а не только на холодном модельном газе. Где охлаждающей ступени нет, отчасти её заменяет длинная магистраль, но полагаться на это нельзя.

Чем ценна эффективность не ниже 99 %

ГС-В — единственный аппарат газоочистки в этом каталоге, для которого эффективность очистки указана числом. Прочие серии описаны через конструкцию: сколько ступеней, какой расход, каков объём ёмкостей; в строке эффективности у них стоит «уточняйте», поскольку источник этого значения не содержит. Вывод простой. Когда эффективность очистки требуется в спецификации, тендерной документации или отчёте для надзора, удобнее ГС-В: число уже внесено в паспорт, отдельный запрос не нужен. Когда же документального требования нет и очистка нужна просто по факту, серии лучше сравнивать по набору ступеней и объёму раствора. Так, KADAMM ГС3 работает с теми же средами — вода, щёлочь, уголь — при ёмкостях по 3 л и расходе 40 л/мин.

Что расходуется на каждой из трёх ступеней

Охлаждению, первой ступени, расходники не нужны. На второй ступени кислоту связывает щелочной раствор: по мере работы бак с рабочим объёмом 3 л вырабатывается, и менять его следует по регламенту, который выводят по первым циклам. Для доочистки и разбавления предусмотрена отдельная бутыль с дистиллированной водой. Третья ступень работает без жидкости: летучую органику, которую не удерживают жидкостные ступени, сорбирует картридж с активированным углём. Восстановить уголь нельзя — насытившись, он меняется целиком; это и есть единственная действительно расходная часть системы. О насыщении говорит запах растворителя, появившийся на выходе. Использованный картридж содержит поглощённые вещества, поэтому его сдают на утилизацию как отход, а не в обычный мусор.

Почему важны корпус из ABS и магистрали

Материал корпуса — ABS, который не боится ни коррозии, ни температуры. Аппарат работает в вытяжном шкафу возле источника кислых паров, и здесь такой пластик удобнее металла: на металле там, куда летят брызги и стекает конденсат, со временем появляется точечная коррозия, а ABS ей не подвержен. Контур собран на коррозионно-стойкой трубке Saint-Gobain. Кислый конденсат не вызывает в ней трещин, трубка остаётся эластичной — от этого прямо зависит, герметична ли трасса. Если трубка затвердеет, на стыках начнётся подсос воздуха, и вместо паров от горловин паспортные 60 л/мин будут тянуть воздух помещения. Внутри аппарат модульный, поэтому ступени легко доступны: бак, бутыль и отсек картриджа можно обслуживать порознь.

Что подобрать дополнительно и каких данных нет в паспорте

Тягу аппарат создаёт сам — внутри стоит вакуумный насос большого расхода, так что внешний источник разрежения искать не придётся. Подбирать придётся другое: чем собирать пары прямо у источника. Для блоков разложения проб это колпаки KADAMM ГС-К на 8–20 портов. Потребляемая мощность, создаваемое разрежение, концентрация щелочного раствора и присоединительные размеры не опубликованы: в таблице характеристик там написано «уточняйте», а точные значения берутся из паспорта конкретной поставки. Если поток меньше, подойдёт KADAMM ГС1 на 18 л/мин; если газ нужно промывать с реактора, а не с блока разложения, — KADAMM ГС либо KADAMM ГС10.

Вместе с KADAMM ГС-В клиент получает русскоязычные паспорт изделия и руководство по эксплуатации. Аппарат задекларирован по регламентам ЕАЭС — ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», маркирован CE, а выпуск ведётся по ISO 9001 (система менеджмента качества). Питается от сети 220 В ±10 %, 50 Гц.

Корпус — из ABS, стойкого к коррозии и температуре; контур собран на коррозионно-стойкой трубке Saint-Gobain. Внутри аппарата находятся вакуумный насос большого расхода, бак под щелочной раствор с рабочим объёмом 3 л, бутыль для дистиллированной воды и отсек под картридж с активированным углём. Выброс аппарат уменьшает, однако вытяжную вентиляцию не заменяет, поэтому ставят его в вытяжной шкаф или под зонт.

• Обращение со щелочным раствором — готовить и менять его следует только в защитных очках и перчатках, как требует паспорт используемого реагента.
• Смена картриджа с углём — восстановить насыщенный уголь нельзя; израсходованный картридж сдают на утилизацию как отход с поглощёнными веществами.
• Электрическая часть — сеть 220 В ±10 % 50 Гц, обязательно заземление; цифра потребляемой мощности в источнике отсутствует, её берут из паспорта поставки.
• Включение и выключение — отсос запускают раньше, чем пойдут пары, а останавливают позже: в противном случае они застаиваются в магистрали и выпадают конденсатом.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Источник не приводит четыре величины: мощность потребления, развиваемое разрежение, концентрацию щёлочи и размеры присоединения. Их значения сверяют с паспортом конкретной поставки — за ними обращайтесь к менеджеру.

Аппарат KADAMM ГС-В весит 30 кг, ставится на пол или на стол, вакуумный насос у него собственный. Лаборатория запускает его своими силами за несколько часов; для первого ввода советуем такую последовательность:

Обслуживание в процессе эксплуатации

• Раствор щёлочи — выработку отслеживают по pH или индикатору; меняют по интервалу, установленному в первых циклах.
• Вода дистиллированная — заменяют одновременно с раствором либо чаще; если она помутнела, ступень взяла на себя ощутимую нагрузку.
• Картридж с углём — меняют, когда он насытится; об этом говорит характерный запах растворителя на выходе.
• Охлаждающая ступень — собравшийся конденсат сливают по руководству; если его набирается много, выброс горячее обычного, для этой ступени такой режим штатный.
• Трубки — проверяют, нет ли заломов и не затвердели ли; жёсткая трубка пропускает воздух, и паспортный расход падает.
