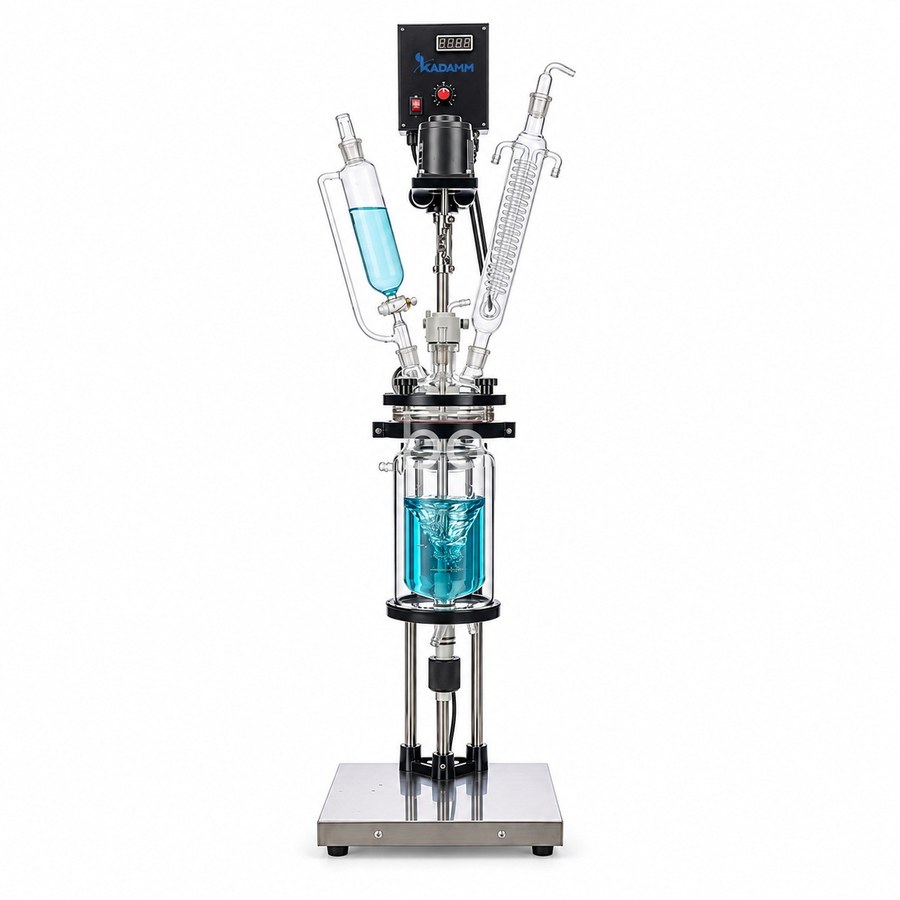

Обвязка лабораторного реактора

Из чего состоит установка

В типовой схеме реактор стоит в центре. Термостат подключают к рубашке, обратный холодильник — к верхней горловине, за ним следует вакуумная линия с ловушкой и контроллером, затем насос, а отходящие газы направляют на газоочистку. У каждого узла своя функция, и отказ от любого из них обходится чем-то.

Термостат: важна подача, мощность — не всё

Для рубашки жидкостный термостат выбирают по трём параметрам: температурному диапазону процесса, объёму реактора и нужной подаче насоса. Самая распространённая ошибка — ориентироваться лишь на мощность. При медленном течении по рубашке теплоноситель успевает остыть или нагреться внутри неё, на входе и выходе температура разная, и в итоге верх и низ реактора работают в разных режимах, а реакция по объёму протекает неравномерно.

Как учесть теплоноситель и глубину холода, подробно разобрано в статье «Как подобрать термостат к реактору».

Вакуумная линия: порядок узлов

Такой порядок продиктован работой узлов, а не формальностью. Выходящий из реактора пар первым встречает обратный холодильник, и большая его часть стекает обратно. Прошедшее дальше вымораживается в охлаждаемой ловушке. Лишь за ней располагают контроллер, который меряет давление и управляет клапаном, а последним — насос.

1. Реактор — источник пара.
2. Обратный холодильник — возврат основной массы растворителя.
3. Охлаждаемая ловушка — в ней вымораживается всё, что миновало холодильник; холодом её снабжает криостат.
4. Контроллер вакуума — измерение и поддержание давления.
5. Насос — мембранный для паров растворителей, пластинчато-роторный для глубокого вакуума.
6. Выхлоп — отводят на газоочистку или в вытяжку.

Зачем нужен контроллер: недооценённый узел

При разрежении кипение развивается с положительной обратной связью. Стоит давлению опуститься ниже точки кипения для текущей температуры, растворитель закипает, пара становится резко больше, и кипение срывается в выброс. Вручную, краном, это удерживает оператор, и итог определяется тем, насколько он сосредоточен в данный день.

Контроллер получает давление от датчика и удерживает уставку клапаном. Польза не столько в удобстве, сколько в том, что режим записывается числом: «120 мбар», а не «приоткрыть кран на треть». Воспроизвести такую запись сможет и коллега, и вы спустя полгода. Если в процессе смесь растворителей, выручают пошаговые программы: умеренное разрежение снимает лёгкую фракцию, следующая ступень вниз — высококипящую.

Насос: подбирают по среде

Решает не предельный вакуум, а то, что будет проходить через насос. В масле пластинчато-роторного насоса пары растворителей конденсируются, масло разжижается, и за несколько недель насос выходит из режима. Для отгонки поэтому выбирают мембранный химстойкий насос, проточная часть которого из PTFE, или водокольцевой, не чувствительный к парам и каплям. Масляный насос остаётся для глубокого вакуума и сухого газа, но и перед ним ставят ловушку.

Газоочистка: когда она обязательна

Кислые газы, которые дают реакции (хлористый водород при хлорировании и ацилировании, оксиды азота, диоксид серы), сбрасывать в вытяжку недопустимо: они вредны и вдобавок разъедают воздуховоды. Растворимую часть поглощает щелочной раствор промывного аппарата, установленного на отводе реактора: KADAMM ГС объёмом 5 л рассчитан на небольшой поток, ГС10 с промывной колонной 10–50 л — на длительную работу с циркулирующим раствором. В лаборатории ту же роль играют промывные склянки; чем они отличаются от аппаратов, рассказано в статье «Склянка Дрекселя и склянка Тищенко».

Пять ошибок при сборке

• Избыточные стыки на вакуумной линии. Любое соединение — потенциальное натекание. Трассу делают короткой, без провисших участков, где собирается конденсат.
• Задубевший шланг. Трубка без прежней эластичности пропускает воздух на штуцерах; снаружи этого не видно, а насос крутится впустую.
• Ловушка стоит за контроллером. Конденсат попадает на датчик, давление читается с ошибкой, и поддерживается не заданный режим.
• Термостат выбран по мощности, а не по подаче. При мощном нагреве и слабой подаче по высоте рубашки возникает перепад температуры.
• Обвязка на потом. От термостата и насоса зависят требования к питанию и помещению; узнавать их, когда реактор уже поставлен, накладно.
