KADAMM НС-МХ — Насосы вакуумные мембранные химически стойкие

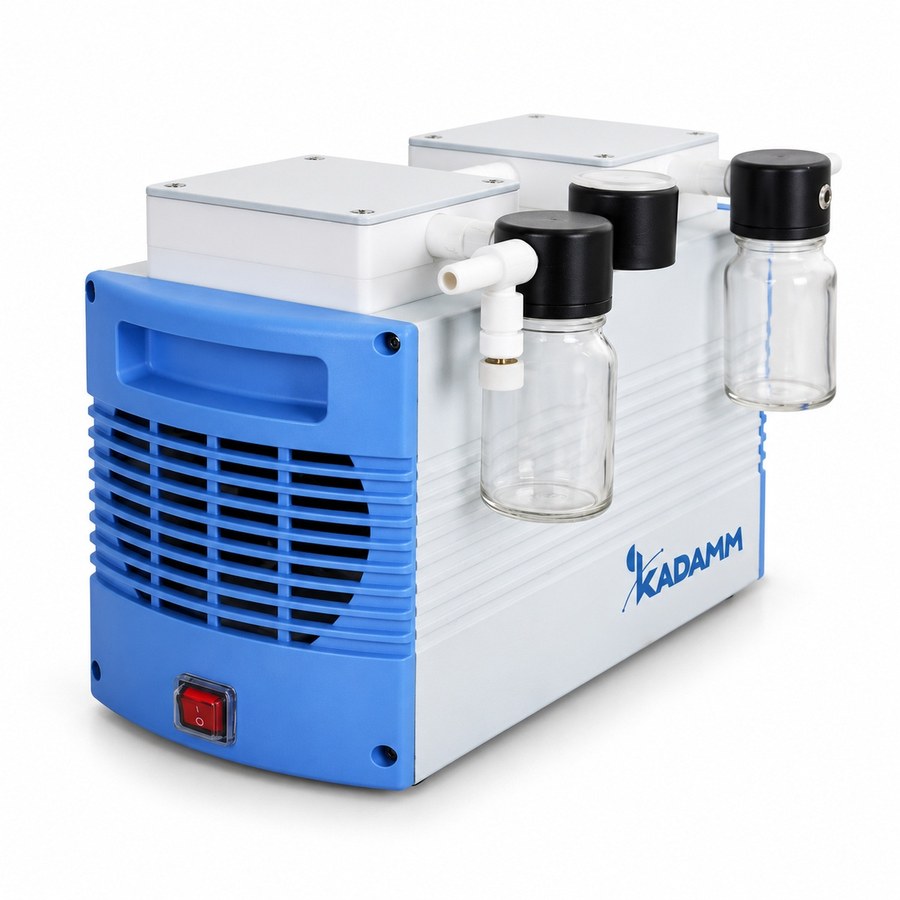

Ряд KADAMM НС-МХ составляют безмасляные мембранные насосы с химической стойкостью; их ставят на роторные испарители и стеклянные реакторы, используют для вакуумной фильтрации и твердофазной экстракции. Карточка объединяет пять типоразмеров: от 18 до 60 л/мин, предельное остаточное давление от 105 до 8 мбар, шум 50–60 дБ. Всё, что контактирует со средой, закрыто PTFE: у НС-МХ18, НС-МХ33 и НС-МХ60 это мембраны и клапаны с PTFE-покрытием, у НС-МХ40 — головка, композитная мембрана и корпус с таким же покрытием. Раз масла нет, его не нужно менять, его пары не мигрируют обратно в колбу и не дают тумана на выхлопе: в вытяжку попадают лишь пары растворителя, прошедшие мимо ловушки (конденсатора). Все модели настольные; наименьшая масса у НС-МХ18 — 5.0 кг при 203×112×209 мм, у самого производительного НС-МХ60 — 13.2 кг и 350×154×225 мм.

Чем отличаются пять типоразмеров на 18–60 л/мин

Для фильтрации, блоттинга и настольных реакторов 1–3 л предназначен KADAMM НС-МХ18: 18 л/мин, 105 мбар, шум 50 дБ, вес 5.0 кг, шланг подключается на Ø8. Настольные испарители с колбами до 5 л и реакторы 5 л обслуживает KADAMM НС-МХ25, у которого 25 л/мин при 13 мбар, двигатель 95 Вт на 1450 об/мин, 50 дБ, выходной патрубок Ø10 и 8 кг веса. Реакторы 10 л и задачи фильтрации закрывает KADAMM НС-МХ33 — 33 л/мин, 105 мбар, 52 дБ, 7.0 кг, корпус 267×112×181 мм. На напольные испарители 10–100 л и реакторы 20 л рассчитан KADAMM НС-МХ40: 38 л/мин (а с регулировкой скорости 40 л/мин), ≤ 8 мбар, мощность 200 Вт, на предельном вакууме ≤ 50 дБ, штуцер Ø10, 9.2 кг; он бывает нерегулируемым, с ручным управлением скоростью или со встроенным вакуум-контроллером. Самый крупный KADAMM НС-МХ60 с 60 л/мин и 65 мбар (60 дБ, шланг Ø10, 13.2 кг) работает с реакторами 30 и 50 л и многопостовой фильтрацией. Когда штатных 105 и 65 мбар мало для отгонки спиртов и воды, выручают варианты НС-МХ18 и НС-МХ60 с повышенным вакуумом — соответственно 10 мбар при 18 л/мин (52 дБ, 7.0 кг) и 7 мбар при 30 л/мин (60 дБ, 13.3 кг); их делают со стеклянной ловушкой и регулятором вакуума на входе или без ловушки паров.

7–13 мбар или 65–105 мбар: какой вакуум требуется растворителю

Давление в ряду намеренно разведено на две ступени. Модели на 105 и 65 мбар (НС-МХ18, НС-МХ33, НС-МХ60) предназначены для фильтрации на воронках Бюхнера и мембранных фильтрах, твердофазной экстракции, дегазации элюентов и отгонки легкокипящих растворителей. При +40 °C пары ацетона насыщаются примерно при 550 мбар, этилацетата — при 250 мбар, этанола — при 180 мбар, так что кипение начинается намного раньше, чем насос выйдет на предел. Воде при +40 °C нужно около 70 мбар: для водных растворов при такой бане берут насос на 7–13 мбар или греют баню до +60 °C, где хватает примерно 200 мбар. Ступень 7–13 мбар (НС-МХ25, НС-МХ40 и варианты повышенного вакуума НС-МХ18 и НС-МХ60) служит для толуола, спиртов и воды при мягкой бане +30…+40 °C, для досушивания продукта и перекристаллизации с отгонкой маточного раствора. ДМФА, ДМСО и гликоли при +40 °C закипают лишь при 5–10 мбар и ниже; химически стойкому ряду здесь уже не хватает запаса, и лучше подходит KADAMM НС-МП — проточная часть из PTFE, остаточное давление около 1 мбар.

Прямой привод, термозащита и корпус, стойкий к парам

Мембрана во всех насосах ряда приводится от двигателя напрямую, без ремней и редукторов; отсюда и невысокий шум 50–60 дБ, благодаря которому насос остаётся в вытяжном шкафу рядом с оператором, а не уезжает в коридор. Двигатель защищён термовыключателем: если он перегреется при долгой работе на предельном вакууме или с перекрытым выхлопом, насос выключится сам и обмотка не сгорит. У НС-МХ18, НС-МХ33 и НС-МХ60 корпус и выключатель стойки к коррозии, поэтому попавшие на панель капли кислоты и конденсат хлорорганики им не вредят. Обслуживание мембранного насоса — это замена мембран и клапанов раз в несколько тысяч часов; масла, выхлопных фильтров и воды, без которых не обходится водокольцевой насос, тут нет. Четыре типоразмера питаются от 220 В/50 Гц или 110 В/60 Гц, НС-МХ40 — от 220 В/50 Гц.

НС-МХ40 со встроенным контроллером: уставку держит сам насос

Для KADAMM НС-МХ40 предусмотрены три исполнения. Базовое просто откачивает до предельных ≤ 8 мбар. Исполнение с ручной регулировкой скорости позволяет грубо задавать разрежение, что полезно при фильтрации: там нужна плавность, а не точная уставка. В третьем вакуум-контроллер встроен: датчик на 1–1100 мбар, цифровой индикатор, работа по скорости или по давлению с допуском 1–5 мбар, а функция Hold глушит насос по достижении уставки и включает снова, лишь когда давление поднимется. Клапаны здесь из PEEK, мощность ≤ 220 Вт, масса 10.5 кг, высота 305 мм против 258. На роторном испарителе такой насос обходится без отдельного внешнего контроллера. Остальным типоразмерам давление задаёт внешний контроллер KADAMM ВА-К (1–1000 мбар, 5 программ) или ВА-К1 (0–1013 мбар, сенсорная панель) — его выбирают на шаге «Комплект» конфигуратора.

Подбор НС-МХ под испаритель и реактор

Насос выбирают по двум параметрам. Его предельное остаточное давление должно быть ощутимо ниже давления, при котором растворитель кипит при температуре бани. Производительность зависит от объёма системы: в большой колбе или реакторе паровое пространство надо откачивать быстрее, да и паров за единицу времени образуется больше. Лист подбора KADAMM ставит НС-МХ18 на реакторы 1, 2 и 3 л, НС-МХ25 — на реактор 5 л и настольные испарители с колбами до 5 л, НС-МХ33 — на реактор 10 л, НС-МХ40 — на реактор 20 л и напольные испарители 10–100 л, НС-МХ60 — на реакторы 30 и 50 л. Перед насосом монтируют ловушку (конденсатор), которая задерживает пары и капли; без неё они оседали бы в головке и сокращали срок службы мембраны. Когда в лаборатории есть водопровод и один насос должен обслуживать несколько мест, обратите внимание на водокольцевые KADAMM НС-В; если растворитель нужно возвращать, а не сбрасывать в вытяжку, подойдёт система рекуперации KADAMM НС-МС.

Насосы KADAMM НС-МХ относятся к лабораторному электрооборудованию, и при поставке подтверждается их соответствие ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» — техническим регламентам ЕАЭС. Производство ведётся по системе менеджмента качества ISO 9001, на изделиях есть маркировка CE. В комплекте с насосом — декларация соответствия, паспорт и руководство по эксплуатации на русском языке.

Тракт насоса покрыт PTFE и рассчитан на работу с парами кислот, щелочей и органических растворителей, но жидкость и твёрдые частицы на вход попадать не должны: для этого ставят ловушку (конденсатор) или фильтрующую колбу. Взрывозащищённого исполнения у насосов нет, их размещают в обычной лаборатории. Если отгоняют легковоспламеняющиеся растворители, выхлоп отводят в вентиляционный канал или вытяжной шкаф, а накопление паров в помещении предотвращают вытяжка и ловушка.

• Электробезопасность — сеть 220 В/50 Гц, часть типоразмеров под заказ на 110 В/60 Гц; мощность у НС-МХ25 — 95 Вт, у НС-МХ40 — 200–220 Вт; подключать к заземлённой розетке.
• Термическая защита — при перегреве двигателя встроенный термовыключатель обесточивает насос; решётки вентиляции на корпусе держать открытыми.
• Химическая стойкость — мембраны, клапаны и корпус головки защищены PTFE; не рассчитаны на концентрированные окислители при высокой температуре и расплавы — такие случаи уточняйте у менеджера.
• Вакуумная безопасность — атмосферу в систему впускают краном контроллера или ловушки, а не снимая шланг под вакуумом; стеклянные ловушки держат за экраном или в защитной сетке.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Какая мембрана стоит в НС-МХ25, каков класс защиты корпуса и сколько потребляют НС-МХ18, НС-МХ33 и НС-МХ60, указывает паспорт к каждой поставке; уточняйте у менеджера.

НС-МХ приходят собранными, и лаборатория сама запускает их примерно за час: достаточно присоединить шланг, ловушку и при необходимости контроллер. Для всех пяти типоразмеров советуем такой порядок первого пуска:

Обслуживание в процессе эксплуатации

• Мембраны и клапаны — смотреть, если упала глубина вакуума; менять комплектом по руководству после тысяч часов наработки, без всякой смазки.
• Ловушка — конденсат сливать по окончании каждой отгонки; стекло отмывать обычными лабораторными моющими средствами.
• Продувка — когда отгоняли хлорсодержащие или кислые пары, дать насосу 1–2 минуты поработать с открытым входом на воздухе, чтобы из головки ушёл конденсат.
• Шланги — менять, если появились трещины, помутнение или шланг утратил упругость; побелевший от растворителя материал подсасывает воздух.
• Корпус и решётки — чистить сухой салфеткой; отверстия вентиляции двигателя не закрывать.
