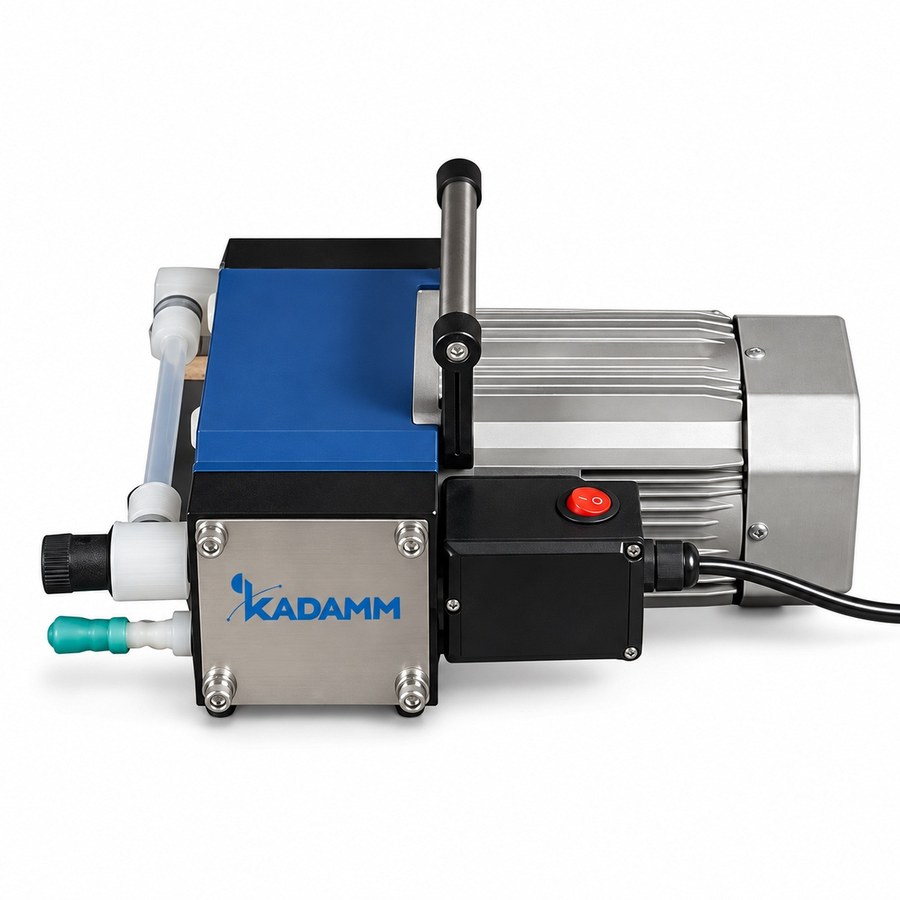

KADAMM НС-М45 — Насосы вакуумные мембранные 25–45 л/мин

KADAMM НС-М45 стоит между насосами общего назначения и химически стойкими рядами: это безмасляный мембранный вакуумный насос, головка которого выполнена из PTFE, а уплотнения — из фторкаучука. Он откачивает до 50 мбар, производительность выбирается типоразмером — 25, 40 или 45 л/мин, потребляет 180 Вт и питается от сети 220–240 В, 50 Гц. Задачи — роторное испарение и дистилляция низко- и высококипящих растворителей при правильно выбранной температуре бани, вакуумная фильтрация, блоттинг, твердофазная экстракция. Артикул в карточке один, а при заказе называют производительность; от неё зависят присоединение, размеры и вес — от настольного корпуса 310×225×168 мм на 11 кг до варианта 45 л/мин в корпусе 195×440×310 мм на 30 кг. Масло, вода и сменные фильтры выхлопа не нужны, регулярно меняется лишь мембрана.

Три типоразмера производительности под одним артикулом

Насос на 25 л/мин собран в настольном корпусе 310×225×168 мм, весит 11 кг нетто (15 кг брутто), шланг на входе Ø10×Ø6; есть и вариант с индексом I — 310×230×170 мм, 16 кг нетто и 20 кг брутто. Модель 40 л/мин имеет тот же корпус 310×230×170 мм, 11 кг нетто и вход Ø10×Ø6. Для 45 л/мин предусмотрен вертикальный корпус 195×440×310 мм: 30 кг нетто, 38 кг брутто, вход Ø10×Ø7. Общие для всех трёх: 50 мбар остаточного давления (по вакуумметру это 0.095 МПа), 180 Вт, головка из PTFE и фторкаучуковые уплотнения. Типоразмер подбирают по объёму системы и желаемой скорости отгонки. 25 л/мин достаточно для колбы испарителя до 2 л и для фильтрационной установки; 40 л/мин рассчитан на колбы 3–5 л и вакуумный шкаф; 45 л/мин берут под 5 л с интенсивной отгонкой или под два потребителя, подключённых через тройник с кранами. Насосы общего назначения 15–60 л/мин с резиновой мембраной — в карточке KADAMM НС-М.

Стойкость к парам: PTFE в головке, фторкаучук в уплотнениях

Откачиваемый газ в НС-М45 соприкасается только с двумя материалами: PTFE головки и фторкаучуком уплотнений. Первый не реагирует с кислотами, щелочами, хлорорганикой, кетонами и спиртами, второй выдерживает углеводороды, ароматику и почти все растворители, которые встречаются при роторном испарении. Отсюда два следствия: тефлоновое покрытие опцией заказывать не нужно, а пары, прошедшие мимо холодильника, не разрушают мембрану быстро. Насосам с резиновой мембраной при отгонке кислых и хлорорганических паров ловушка необходима всегда. Для НС-М45 ловушка (конденсатор) ВА-Л тоже нелишняя: растворитель возвращается, а конденсат не копится в головке, где капли на клапанах снижают вакуум. Когда отгонка закончена, насос оставляют на несколько минут работать с открытым входом: продувка выносит остатки растворителя, и в следующий раз он сразу достигает 50 мбар.

Где кончается фильтрация и начинается отгонка: 50 мбар

Насос подбирают по двум величинам: его предельное давление должно лежать ниже давления кипения растворителя при заданной температуре бани, а производительность — соответствовать объёму системы и нужной скорости отгонки. Если на роторном испарителе держать 50 мбар и баню +40 °C, уходят ацетон (при +40 °C его пары дают около 550 мбар), метанол, этанол, изопропанол, этилацетат, дихлорметан, гексан и вода (примерно 70 мбар при +40 °C). Толуолу понадобится баня +55 °C, высококипящим ксилолу и бутанолу — +60…+70 °C. С ДМСО, ДМФА и гликолями такой насос не справится: при +40 °C давление их паров составляет единицы мбар, поэтому здесь берут модели с проточной частью PTFE, откачивающие до 0.6–2 мбар. При вакуумной фильтрации те же 50 мбар создают на фильтре перепад около 0.95 бар — больше атмосфера дать не может. Этого с запасом хватает воронкам Бюхнера, мембранам для блоттинга и картриджам твердофазной экстракции, а для хрупких мембран перепад снижают регулятором разрежения, следя за манометром. Когда смесь нужно отгонять по программе, в линию включают контроллер вакуума KADAMM ВА-К.

Комплект к испарителю: ловушка и контроллер вакуума

Схема подключения НС-М45 к испарителю всегда одна и та же: от колбы и холодильника испарителя линия идёт к ловушке (конденсатору) ВА-Л, оттуда к контроллеру вакуума ВА-К или ВА-К1 и уже затем к насосу. Заданное давление контроллер поддерживает, впуская воздух, а программу выполняет пошагово: первым при 400–500 мбар отгоняется наиболее летучий компонент, после чего давление ступенями опускается до 50 мбар под следующий — так раствор не вскипает бурно и не перебрасывается в холодильник. Пары, проскочившие холодильник, оседают в ловушке, и конденсат не попадает ни в контроллер, ни в насос. Фильтрации и сушке контроллер ни к чему, им хватает регулятора разрежения. Все три позиции можно выбрать ниже в конфигураторе на шаге «Комплект» либо перечислить в заявке. Если испаритель пока не подобран, комплект проще собрать сразу в его карточке: РИ-1, РИ-1Э или РИ-3 — для настольных объёмов.

Чем НС-М45 отличается от НС-М, НС-МХ и НС-МП

Сначала решают, какой нужен принцип — водокольцевой, мембранный или масляный, а среди мембранных затем сравнивают глубину разрежения и химическую стойкость. KADAMM НС-М45 подходит, если требуются 50 мбар, PTFE-головка и до 45 л/мин: одним насосом закрываются фильтрация, блоттинг, ТФЭ и отгонка обычных растворителей при +40 °C. Там, где хватает 200–250 мбар и решает стоимость, уместнее KADAMM НС-М — с резиновой мембраной и возможностью работать на нагнетание. Когда баню хочется держать холоднее или кислые пары в линии идут постоянно, выбирают KADAMM НС-МХ : 7–13 мбар, все смачиваемые поверхности из PTFE, шум 50–60 дБ. ДМСО, ДМФА, гликоли и досушивание продукта требуют насосов KADAMM НС-МП с PTFE в проточной части, у которых остаточное давление доходит до единиц и долей мбар. Обслужить несколько рабочих мест при 20–30 мбар дешевле водокольцевыми KADAMM НС-В , хотя им нужна вода. Масляные KADAMM НС-Р откачивают до 1.33 Па и нужны для сушки и лиофилизации, где растворителя в парах немного; ловушку перед ними ставят в обязательном порядке.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

KADAMM НС-М45 относится к лабораторному электрооборудованию и поставляется с подтверждённым соответствием регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Насос имеет маркировку CE, производство ведётся по системе менеджмента качества ISO 9001. В поставку входят декларация соответствия, паспорт и руководство по эксплуатации на русском языке.

Газ соприкасается только с PTFE-головкой и фторкаучуковыми уплотнениями, поэтому насосом можно откачивать пары кислот, кетонов, спиртов, углеводородов и хлорорганики. Исключение составляют среды, против которых фторкаучук нестоек — например, горячие низкомолекулярные эфиры и кетоны в высокой концентрации: для них перед насосом ставят ловушку. Взрывозащиты у насоса нет, так что при отгонке легковоспламеняющихся растворителей его выносят за пределы взрывоопасной зоны, а выхлоп отводят в вытяжку. Мощность 180 Вт, питание 220–240 В, 50 Гц.

• Электробезопасность — 180 Вт, 220–240 В, 50 Гц: подключать к заземлённой розетке, вокруг корпуса оставить место для воздушного охлаждения.
• Вакуумная безопасность — при 0.095 МПа разрежения склянки, колбы и эксикаторы обязаны выдерживать полный вакуум и быть без сколов; атмосферу впускают краном прибора.
• Химическая стойкость — проточная часть из фторкаучука и PTFE; при отгонке от конденсата насос защищает установленная перед ним ловушка (конденсатор).
• Механическая безопасность — 45 л/мин весит 30 кг: ставить вдвоём и на устойчивое основание; шланги не должны быть натянуты.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Шум типоразмеров 25–45 л/мин, класс защиты корпуса и срок службы мембраны паспорт не указывает — эти данные до заказа уточняйте у менеджера.

Коммуникации, масло и вода НС-М45 не нужны, поэтому запуск занимает считанные минуты. Для всех трёх типоразмеров рекомендуем первый пуск проводить так:

Обслуживание в процессе эксплуатации

• Мембрана — меняется по графику из руководства; о её износе говорят стук, возросший шум и плохое разрежение на заглушённом входе.
• Головка PTFE и клапаны — их осматривают, когда меняют мембрану; налёт кристаллов и конденсат снимают растворителем, как промывать — описано в руководстве.
• Продувка после отгонки — после любой работы с парами оставьте насос на 5–10 минут с открытым входом, тогда конденсат в головке не копится.
• Ловушка и контроллер — ловушку ВА-Л опорожняют по окончании каждой отгонки, датчик ВА-К держат сухим и чистым.
• Шланги и штуцеры — шланг Ø10 только толстостенный вакуумный, при трещинах его меняют; фторкаучуковые уплотнения проверяют, если появились подтёки.
