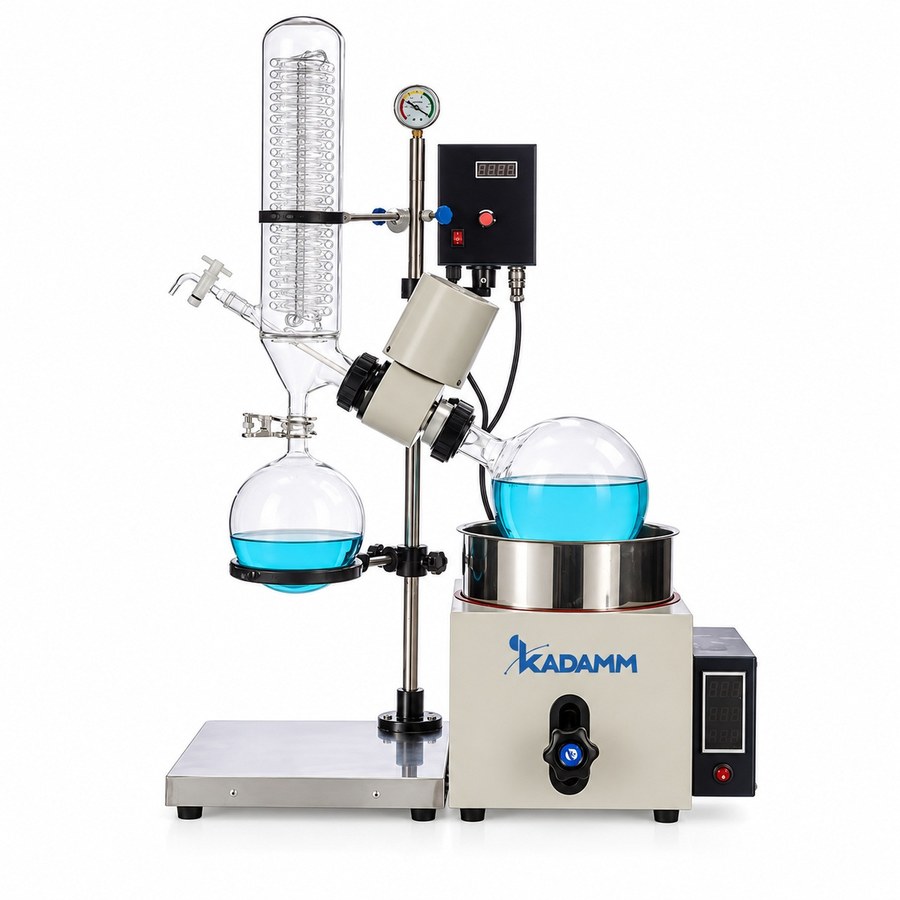

KADAMM РИ-3 — Роторные испарители 3–6 л

Восемь исполнений KADAMM РИ-3 рассчитаны на испарительные колбы 3, 5 и 6 л и заполняют нишу между настольными приборами на 1 л и напольными машинами от 10 л. Объединяет их порт колбы Ø50 под фланец, а не конический шлиф, вертикальный конденсатор-змеевик (0.26 м² у семи исполнений, около 0.5 м² у РИ-6), уплотнения PTFE, держащие остаточное давление до −0.098 МПа, и баня с нагревателем мощностью от 1200 до 3000 Вт. Различаются же они механикой подъёма, пределом оборотов и температуры бани, индикацией и наличием взрывозащиты — по этим признакам и подбирают артикул. Ширина исполнений на столе или в вытяжном шкафу 690–790 мм, высота от 810 до 1090 мм; у РИ-6 размеры около 900×800×1200 мм.

Из чего собран ряд: три объёма колбы на двух вариантах механики

В первой ветви неподвижной остаётся колба с приводом, а движется баня: у KADAMM РИ-3В и РИ-5В она поднимается к колбе на 200 мм. Объём бани 8.8 л (10.4 л у РИ-5В), нагреватель 2000 Вт, верхний предел +180 °C — значит, рассчитано и на масло, и на высококипящие растворители. Скорость вращения 0–120 об/мин, змеевик конденсатора Ø100×530 мм даёт 0.26 м². Приёмник: 2 л у исполнения на 3 л, 3 л у исполнения на 5 л, причём у РИ-5В на нём есть боковой слив. Весят машины 23 и 24.5 кг. На этой же платформе построены KADAMM РИ-3Ex и РИ-5Ex: мотор у них взрывозащищённый, 40 Вт, габарит 790×360×1090 мм, масса 33 и 34 кг. Во второй ветви кнопкой поднимают уже колбу — на 120 мм у KADAMM РИ-3Ц и РИ-3Д. Обороты здесь выше, 0–200 об/мин, баня водяная на 7.9 л, греет 1200 Вт до +99 °C. Отличаются эти два прибора одной лишь индикацией: у РИ-3Ц скорость и температура выведены на два цифровых индикатора, у РИ-3Д — на LCD; масса 23.5 и 21.5 кг. Для колбы 5 л та же схема реализована в KADAMM РИ-5Э: подъём 90 мм, баня 9.5 л, 1500 Вт до +99 °C, приёмник 3 л, 30 кг. Последний в ряду — KADAMM РИ-6 с колбой 6 л: частотный привод до 120 об/мин, баня 6 л из SUS304 поднимается электроприводом на 150 мм и нагревается 3000 Вт (вода до +99 °C, масло до +180 °C), индикация LCD, конденсатор двухслойный змеевиковый, около 0.5 м² — по сути, это напольная установка в уменьшенном виде, 70 кг брутто.

Почему колбы от 3 л держатся на фланце Ø50, а не на шлифе

Конический шлиф 24# хорош для настольной колбы на 1 л. Когда же колба вмещает 3–6 л и при загрузке несёт 1.5–3 кг жидкости, от конуса больше проблем, чем пользы: нагрев и вес заклинивают его, растворитель вымывает смазку прямо в продукт, а прикипевшее после отгонки соединение приходится буквально отрывать. Отсюда решение для всего ряда РИ-3: паропровод и колбу соединяет фланец Ø50 — плоский стык, уплотнённый PTFE. Смазка ему не нужна, вакуум до −0.098 МПа он держит, сборка и разборка занимают одно движение, а частая замена колб в течение смены стекло не изнашивает. Испарительные колбы под фланец Ø50 и приёмники на 2 и 3 л поставляются дополнительно под заказ.

Площадь конденсации: 0.26 м² у семи моделей, 0.5 м² в двухслойном исполнении

От площади конденсатора зависит, какой поток пара он успеет сконденсировать при данной температуре хладагента. Испарители на 1 л обходятся змеевиком на 0.15–0.17 м², а семь исполнений РИ-3 получили вертикальный змеевик Ø100×530 мм площадью 0.26 м² — в полтора раза больше. Благодаря этому запасу колбу 3–5 л можно гнать при рабочей температуре бани и на полных оборотах: скорость не приходится занижать, чтобы пар не прорывался к насосу. У РИ-6 змеевик двухслойный, около 0.5 м², — под баню 3000 Вт и колбу 6 л: при водяной бане +99 °C такой поток пара конденсатор на 0.26 м² уже не принял бы целиком. Охлаждение — проточной водой или от криостата KADAMM ЦТ-О5. Вода +10…+15 °C справляется с водой, спиртами и этилацетатом при бане до +60 °C; дихлорметан, эфир, ацетон и дорогие растворители требуют криостата на −10…−20 °C, иначе их пары частично уйдут в насос и в вытяжку.

Пара Ex-исполнений на 3 и 5 л для работы с ЛВЖ

Стекло, конденсатор 0.26 м², баня 8.8 и 10.4 л с нагревом 2000 Вт до +180 °C, подъём бани на 200 мм — всё это у KADAMM РИ-3Ex и РИ-5Ex такое же, как у РИ-3В и РИ-5В. Отличие в том, что колбу вращает взрывозащищённый мотор 40 Вт, а корпус крупнее и тяжелее: 790×360×1090 мм, 33 и 34 кг. Платформа с подъёмом бани выбрана намеренно: в опасной зоне электроприводов должно быть как можно меньше, поэтому электроподъёма колбы у Ex-исполнений нет. Насос и криостат для работы в зоне берутся в соответствующем исполнении, а водокольцевой насос допускается ставить за её пределами. Маркировку взрывозащиты и сертификат содержит паспорт конкретной поставки — подробности у менеджера. Для объёма 1 л взрывозащищённый вариант — KADAMM РИ-1Ex, для 10–50 л — Ex-исполнения в ряду KADAMM РИ-10.

Выбор исполнения в ряду и случаи, когда нужен ряд 2

Начинайте с объёма загрузки. Колбу заполняют не больше чем наполовину, а вспенивающиеся растворы — примерно на треть, так что на колбу 3 л приходятся партии до 1.5 л, на 5 л — до 2.5 л, на 6 л — до 3 л. Дальше смотрите на растворитель. Баня горячее +99 °C (масло до +180 °C под ДМФА, ксилол, высококипящие экстракты) есть только у ветви с подъёмом бани — РИ-3В/5В и у РИ-6. Воду, спирты, ацетон, дихлорметан и этилацетат хватит отгонять на водяной бане моделей с электроподъёмом колбы РИ-3Ц/3Д/5Э; к тому же обороты у них больше (до 200 об/мин), а колбы меняются проще. Наконец, зона: для ЛВЖ во взрывоопасном помещении годятся лишь РИ-3Ex/5Ex. Стрелочный вакуумметр прямо на приборе, бани из SUS304 или с антипригарным покрытием PTFE-алюминий, 310 об/мин при вакууме системы 2 мбар и масле до +210 °C, а также колба 2 л — это уже ряд 2, см. карточку KADAMM РИ ряд 2 (2–5 л). Для партий до 0.5 л подойдут настольные KADAMM РИ-1 с электроподъёмом, для загрузок от 5 л — напольные KADAMM РИ-10.

Ряд KADAMM РИ-3 выпускается под контролем системы качества ISO 9001 и несёт знак CE. Как лабораторное электрооборудование испарители проходят подтверждение соответствия в ЕАЭС сразу по двум регламентам — ТР ТС 004/2011 (низковольтное оборудование, его безопасность) и ТР ТС 020/2011 (электромагнитная совместимость). Вместе с прибором клиент получает декларацию, паспорт и русскоязычное руководство по эксплуатации.

Остаточное давление, на которое рассчитан вакуумный тракт, — до −0.098 МПа. Стеклянные части (колбы, конденсатор) выполнены из боросиликата 3.3 (GG-17), а фланец Ø50 и все уплотнения — из PTFE. Взрывозащиты у шести исполнений ряда нет: их ставят в обычной лаборатории, внутри вытяжного шкафа либо под зонтом. Для взрывоопасных зон есть KADAMM РИ-3Ex и РИ-5Ex, у которых Ex-мотор 40 Вт; маркировку взрывозащиты и сертификат смотрите в паспорте конкретной поставки.

• Электробезопасность — сеть 220 В, 50 Гц. Для нагревателей 1200–2000 Вт хватает заземлённой розетки, а РИ-6, у которого баня на 3000 Вт, требует отдельной линии с автоматом 16 А.
• Термическая защита — температура бани задаётся уставкой и выводится на индикацию. Если теплоноситель — масло до +180 °C, нужны крышка бани и защита от брызг, а уровень масла следует контролировать.
• Вакуумная безопасность — полный вакуум выдерживают и стекло 3.3, и PTFE-уплотнения. Атмосферу впускают исключительно через штатный кран; снимать для этого шланг нельзя.
• Взрывозащита — у РИ-3Ex и РИ-5Ex привод вращения взрывозащищённый, а баня поднимается без электропривода. Обвязку для работы в зоне берут в соответствующем исполнении; детали уточняйте у менеджера.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Уточняйте у менеджера: класс защиты корпуса, точность, с которой термостатируется масляная баня, и полную Ex-маркировку взрывозащищённых исполнений указывает паспорт конкретной поставки.

РИ-3 приходят собранными, и лаборатория сама запускает их за один день. Снаружи остаётся подключить вакуумный насос, контроллер давления и криостат (либо проточную воду). Для первого пуска любого исполнения ряда советуем следующую последовательность:

Обслуживание в процессе эксплуатации

• Фланец Ø50 — смотрите PTFE-уплотнение всякий раз, когда меняете колбу; если давление начало дрейфовать, уплотнение меняют, смазкой не пользуются.
• Конденсатор — после перехода на другой растворитель его промывают; если криостат работает ниже 0 °C, а растворы водные, змеевик время от времени размораживают.
• Баня — воду заменяют, как только появился налёт, масло — согласно регламенту руководства, следя за уровнем; абразивы для чистки не применяют, у РИ-6 ванна из SUS304.
• Привод и подъём — электроподъём должен ходить без заеданий, штурвал подъёма бани у В/Ex — не иметь люфта; обслуживание Ex-мотора выполняет только сервис.
• Насос — состояние мембраны и клапанов оценивают по руководству к насосу; после работы с кислыми парами его продувают воздухом, у водокольцевого меняют воду.
