KADAMM РИ-Т — Роторные испарители автоматические с сенсорной панелью, 1–2 л

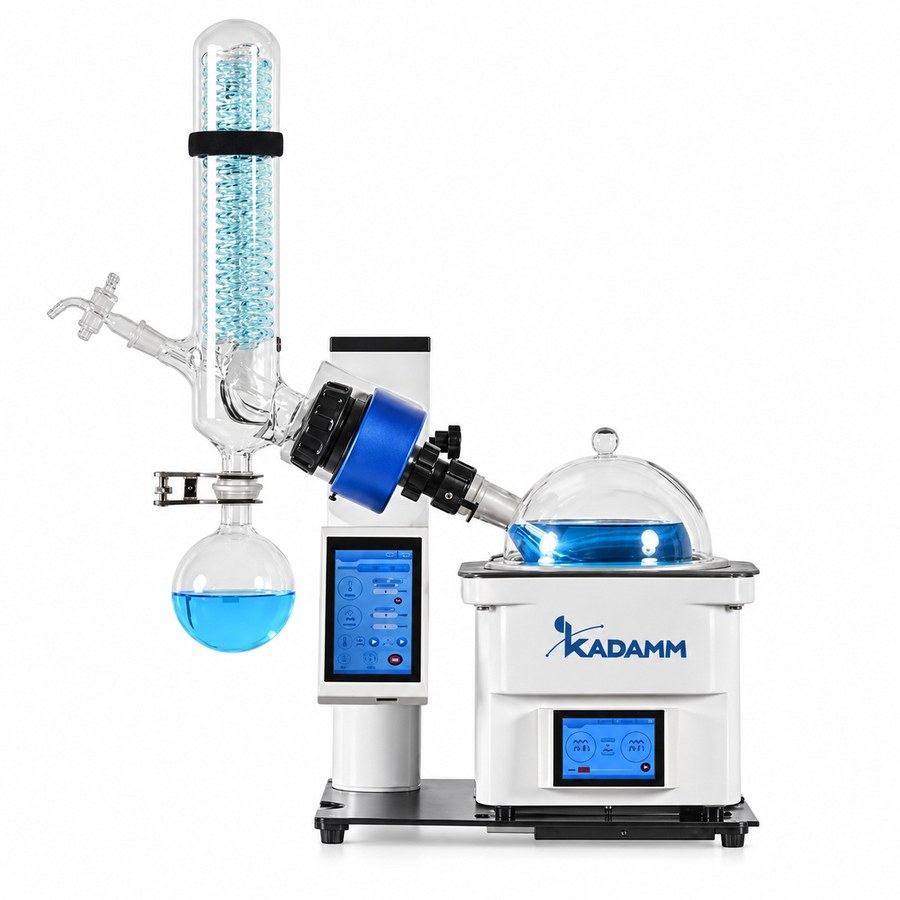

Серия KADAMM РИ-Т объединяет два настольных автоматических роторных испарителя — KADAMM РИ-1Т под колбу 1 л и KADAMM РИ-2Т под колбу 2 л; всем процессом оператор управляет с единственной сенсорной панели. Контроль вакуума выполнен внутри прибора и охватывает диапазон 0…−0.1 МПа, система держит предельное разрежение 2 мбар, скорость вращения регулируется в пределах 0–310 об/мин. Баня на 3.5 л с PTFE-покрытием нагревает воду до +99 °C (±0.5 °C), а термомасло — до +210 °C (±2 °C). По воде прибор отгоняет 25 мл/мин, что равно 1.5 л/ч. Снаружи остаётся подключить лишь вакуумный насос и охлаждение конденсатора.

Вакуум-контроль до 2 мбар внутри прибора: вместо трёх устройств — два

Испарителю без автоматики нужен отдельный контроллер давления, который ставят в линию между насосом и конденсатором. У РИ-Т клапан и датчик спрятаны в корпусе, а давление задают на той же панели, где выставляют температуру и обороты. Диапазоном 0…−0.1 МПа закрываются все типовые задачи — от неглубокого разрежения для спиртов и воды до глубокого вакуума под высококипящие растворители. О плотности тракта говорит предельное разрежение 2 мбар: ДМФА при нём закипает около +40 °C, ДМСО — ниже +60 °C, и отогнать их удаётся, не разлагая продукт нагревом. Давление, скорость и температура выводятся на один экран, так что за отгонкой следят, не переходя от прибора к прибору.

Баня на масле: до +210 °C, точность ±2 °C

Среди настольных исполнений серии РИ предел +210 °C у этого ряда наибольший. Смысл его не в нагреве продукта до 200 °C: важна разница между температурой бани и точкой кипения при заданном давлении, и чем она шире, тем быстрее идёт отгонка. Когда теплоноситель — вода, точность ±0.5 °C выручает с термолабильными веществами, для которых сдвиг на 2–3 градуса уже влияет на результат. Покрытие PTFE на бане 3.5 л не даёт теплоносителю пригорать, позволяет снимать налёт и остатки разложившегося масла без абразива и защищает баню от коррозии в солевых растворах.

Скорость 0–310 об/мин, по воде 25 мл/мин

Обороты до 310 об/мин сдвигают рабочий диапазон к интенсивной отгонке: на высокой скорости плёнка по стенке становится тоньше, поверхность испарения больше, и отгонка ускоряется без подъёма температуры бани. Паспортные 25 мл/мин по воде, или 1.5 л/ч, дают упаривание 1 л из колбы 2 л быстрее чем за час. Спирты и ацетон уходят быстрее, высококипящие растворители — медленнее; решают здесь давление, температура бани и температура конденсатора. Ход подъёма подобран под высоту колбы своего объёма: 130 мм у РИ-1Т и 150 мм у РИ-2Т.

Из чего состоит ряд: РИ-1Т и РИ-2Т

Отличия между исполнениями сводятся к стеклу и ходу подъёма. У KADAMM РИ-1Т колбы испарительная и приёмная — по 1 л, ход подъёма 130 мм, масса брутто 34 кг. У KADAMM РИ-2Т обе колбы — по 2 л, ход 150 мм, масса брутто 30 кг. Одинаковы у них сенсорная панель, встроенный вакуум-контроль 0…−0.1 МПа с предельным разрежением 2 мбар, привод 0–310 об/мин, PTFE-баня 3.5 л до +210 °C и производительность 25 мл/мин. Габариты, площадь конденсатора и мощность нагревателя по этому ряду сообщит менеджер.

Как выбрать исполнение

Выбор определяет объём одной загрузки: колбу наполняют максимум до половины, а пенящиеся растворы — до трети. Для партий до 0.5 л подходит РИ-1Т — стекла и высоты меньше, прогрев быстрее. Если партии регулярно составляют 0.5–1 л, берут РИ-2Т; малые пробы на нём упарить тоже можно, но тонкая плёнка в крупной колбе затягивает досушивание. Тем, кому нужен холод внутри прибора, а не внешний криостат, стоит обратить внимание на KADAMM РИ-1К; когда на первом месте герметичный узел вращения и колбы от 50 мл, а контроллер допустим внешний, — KADAMM РИ-1П; под взрывоопасные зоны рассчитан KADAMM РИ-1Ex.

Как лабораторное электрооборудование KADAMM РИ-1Т и РИ-2Т проходят оценку в ЕАЭС: декларируется их соответствие ТР ТС 004/2011 «О безопасности низковольтного оборудования», а также ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Выпуск идёт по ISO 9001 в рамках системы менеджмента качества, на корпус наносится знак CE. Вместе с испарителем покупатель получает декларацию соответствия, паспорт и русскоязычное руководство по эксплуатации.

Тракт вакуума рассчитан на 2 мбар предельного разрежения; конденсатор и колбы сделаны из боросиликатного стекла 3.3 (GG-17), уплотнения из PTFE, баня покрыта PTFE. Органические растворители, кислоты и солевые растворы этим материалам не страшны. Взрывозащиты у прибора нет, поэтому ЛВЖ во взрывоопасной зоне отгоняют на KADAMM РИ-1Ex, а РИ-Т ставят в обычной лаборатории — в вытяжной шкаф или под вытяжной зонт.

• Электробезопасность — сеть 220 В, 50 Гц, заземлённая розетка на выделенной линии; мощность нагревателя сообщит менеджер.
• Термическая защита — температура бани контролируется, нагрев ограничен; если баня работает на масле до +210 °C, нужны крышка, защита от брызг и термостойкие перчатки.
• Вакуумная безопасность — заданное давление держит встроенный вакуум-контроль, бесконтрольного падения давления не бывает; атмосферу впускают через штатный кран.
• Химическая стойкость — PTFE на уплотнениях и покрытии бани плюс стекло 3.3; не выдерживают они лишь фтористоводородную кислоту и горячие концентрированные щёлочи.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Класс защиты корпуса, габариты, площадь конденсатора и мощность нагревателя РИ-1Т и РИ-2Т указаны в паспорте каждой поставки; уточнить их можно у менеджера.

Запуск РИ-Т лаборатория выполняет сама и укладывается в несколько часов. Вакуум-контроль уже встроен, испаритель приходит собранным, а снаружи остаётся подсоединить только насос и контур, охлаждающий конденсатор. Последовательность первого включения, которую мы советуем, приведена ниже.

Обслуживание в процессе эксплуатации

• Сенсорная панель — к панели не прикасаться перчатками, на которые попал растворитель; чистить мягкой салфеткой, растворители не применять.
• Вакуум-контроль — если показания дрейфуют, осмотреть уплотнения и шланги; датчик давления калибруют так, как описано в руководстве.
• Баня PTFE — воду менять, когда появится налёт, масло доливать и заменять согласно регламенту; абразивы и металлические щётки для чистки не использовать.
• Стекло и уплотнения — конденсатор и колбы моют обычными моющими средствами; уплотнения PTFE осматривают всякий раз при замене колбы и меняют, если давление начинает дрейфовать.
• Насос — клапаны и мембрану осматривают так, как указано в руководстве к насосу; после отгонки кислых паров его продувают воздухом.
