KADAMM РИ-1Ex — Роторный испаритель взрывозащищённый 1 л

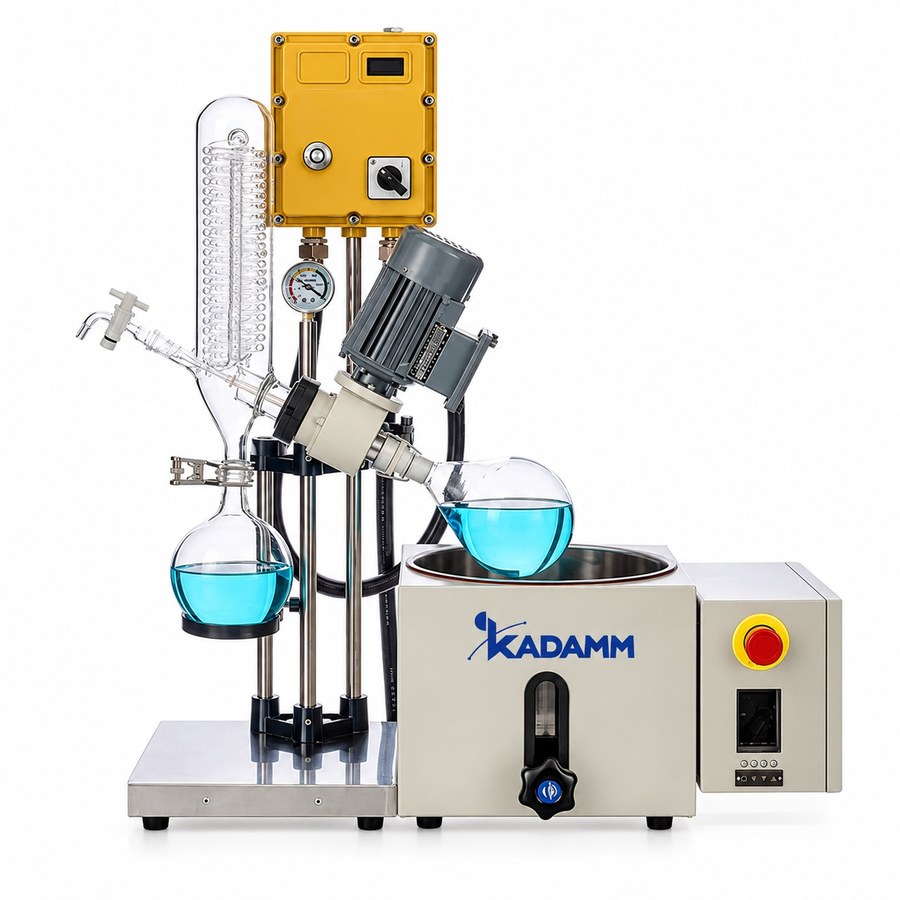

Взрывозащищённое исполнение роторного испарителя на колбу 1 л — это KADAMM РИ-1Ex. Вращение обеспечивает Ex-мотор на 40 Вт, а подъём механический, ручной, чтобы в зоне работы с легковоспламеняющимися жидкостями не было лишних электроприводов. Стекло заимствовано у стандартных настольных моделей серии РИ: испарительная колба 1 л на шлифе 24#, приёмная 1 л на шлифе 35#, вертикальный конденсатор Ø85×430 мм с поверхностью 0.17 м². Баню на 6.6 л греет нагреватель 1000 Вт до +180 °C, к колбе она поднимается на 200 мм. На стойке прибор занимает площадь 750×360 мм, высота 1060 мм, масса 32 кг; достижимый вакуум — до −0.098 МПа.

Ex-привод 40 Вт: какие узлы защищены

Пары растворителя рядом с роторным испарителем неизбежны — это суть его работы: они выходят, когда разгерметизируют шлиф, впускают атмосферу или сливают приёмную колбу. Для ЛВЖ — эфира, ацетона, гексана, спиртов, этилацетата — в обычном приборе воспламенить их может электродвигатель привода с его щётками, коллектором и контактами выключателя. У РИ-1Ex вращение 0–120 об/мин даёт Ex-мотор 40 Вт: в таком взрывозащищённом двигателе искрящих элементов либо нет вовсе, либо они закрыты оболочкой, не пропускающей воспламенение наружу. Подъём бани ручной, так что второго электропривода там, где есть пары, тоже нет. Какая именно маркировка взрывозащиты Ex и что входит в защищённую электрическую часть, указывается в паспорте поставки — уточняйте у менеджера.

Ёмкость 6.6 л, нагрев до +180 °C, ход вверх 200 мм

Баню на 6.6 л греет нагреватель 1000 Вт; заливать можно воду или термостойкое масло, предел — +180 °C. Масло применяют не затем, чтобы сильнее нагреть продукт: оно создаёт разницу между температурой бани и точкой кипения растворителя при выставленном давлении, а от этой разницы и зависит скорость отгонки. ЛВЖ кипят низко, поэтому с большинством задач РИ-1Ex справляется на воде при +40…+60 °C, а масло нужно, когда отгоняют толуол и высококипящие компоненты смесей. Схема подъёма — «баня к колбе»: конденсатор с колбой закреплены на стойке неподвижно, а баню ручной механизм поднимает на 200 мм. Шланги вакуума и охлаждения поэтому не гнутся в каждом цикле, что сохраняет герметичность при работе с ЛВЖ.

Вакуум и стекло: 0.17 м², как у стандартного РИ-1

Стеклянная часть взята от серии РИ-1: колбы ставятся на типовые шлифы 24# и 35#, конденсатор имеет размеры Ø85×430 мм и поверхность 0.17 м². Отсюда совместимость по шлифам запасных колб, переходников и PTFE-уплотнений со штатными исполнениями; подходит ли конкретная позиция, сверяйте при заказе. Шлифы не смазываются — вакуум до −0.098 МПа держат PTFE-уплотнения, а боросиликат 3.3 не боится органики, кислот и солевых растворов. Диапазон 0–120 об/мин такой же, как у обычных настольных испарителей, и колбу 1 л с загрузкой до 0.5 л он покрывает полностью.

Место установки и обвязка: что нужно учесть

Сам по себе Ex-испаритель безопасность не гарантирует — он лишь звено взрывобезопасной системы. Проект должен отнести помещение или вытяжной шкаф с прибором к взрывоопасной зоне, а питание привода и бани прокладывается по нормам этой зоны. Насос для вакуума берут в Ex-исполнении или ставят за границей зоны; водокольцевой можно вынести, протянув длинный шланг. Криостат тоже располагают снаружи зоны. Корпус и стойку заземляют в обязательном порядке, потому что вращающаяся колба копит статический заряд, а это отдельный источник воспламенения. Какие Ex-версии обвязки подойдут, подскажет менеджер.

Ряд Ex: от 1 до 50 л

Здесь описан только KADAMM РИ-1Ex. Ex-исполнения большего объёма вынесены в отдельные карточки: KADAMM РИ-3Ex и РИ-5Ex на 3 и 5 л с Ex-мотором 40 Вт ищите в карточке РИ-3, а KADAMM РИ-10Ex, РИ-20Ex, РИ-50Ex с Ex-моторами 120–180 Вт — в карточке РИ-10; взрывозащищённый вариант с электроподъёмом колбы — это РИ-А 5–20 л. Когда взрывоопасной зоны нет, на 1 л лучше взять обычные настольные модели — РИ-1 с ручным подъёмом либо РИ-1 с электроподъёмом.

KADAMM РИ-1Ex относится к лабораторному электрооборудованию во взрывозащищённом исполнении. Он соответствует регламентам ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», несёт маркировку CE и производится в рамках системы качества ISO 9001. На технику для взрывоопасных сред распространяется ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»: как подтверждено соответствие, какая маркировка взрывозащиты и где прибор можно применять, указано в паспорте каждой поставки — подробности у менеджера.

Среда соприкасается только с PTFE и боросиликатным стеклом 3.3 (GG-17); оба материала выдерживают вакуум до −0.098 МПа и не боятся органических растворителей, кислот, солевых растворов. Взрывозащита касается электрики прибора. Безопасным рабочее место делают классификация зоны, вентиляция, заземление и обвязка — криостат и насос в исполнении, разрешённом для зоны, или вынесенные наружу.

• Взрывозащита : привод вращения — Ex-мотор 40 Вт; сертификат и полная Ex-маркировка указаны в паспорте поставки, подробности у менеджера.
• Электробезопасность : сеть 220 В, 50 Гц, баня греет на 1000 Вт; подключают по нормам взрывоопасной зоны, корпус и стойку обязательно заземляют.
• Термическая защита : температура бани контролируется; на масле до +180 °C ставят крышку и защиту от брызг, а масло держат холоднее его точки вспышки.
• Вакуумная безопасность : PTFE-уплотнения и стекло 3.3 выдерживают полный вакуум; атмосферу впускают штатным краном и не торопясь, иначе пары выбросит.
• Документы в поставке : декларация соответствия ТР ТС, руководство по эксплуатации, паспорт с Ex-маркировкой; сертификаты высылаем по запросу.

Какие зоны допустимы, каков класс и маркировка взрывозащиты, какие данные у защищённой электрики — смотрите паспорт конкретной поставки и уточняйте у менеджера, прежде чем выбирать место.

Запуск РИ-1Ex возможен, когда место установки увязано с классификацией зоны, а питание подведено по её нормам. Стекло и обвязку лаборатория собирает сама; порядок, который мы рекомендуем, приведён ниже.

Обслуживание в процессе эксплуатации

• Взрывозащищённый привод : оболочку и кабельные вводы осматривают с периодичностью из руководства; вскрывать и чинить привод может только уполномоченный персонал, иначе Ex-маркировка недействительна.
• Заземление — на вращающемся стекле копится статика, поэтому контакт корпуса и стойки с землёй время от времени проверяют.
• Уплотнения PTFE — смотрят всякий раз, когда меняют колбу, а меняют, если давление начинает дрейфовать; шлифы не смазывают.
• Баня — воду меняют, как только появился налёт; у масла следят за уровнем и заменяют его по регламенту. Абразивы при чистке не используют, а масло держат холоднее его температуры вспышки.
• Стекло и насос — колбы и конденсатор моют штатными средствами; насос обслуживают по собственному руководству и продувают, если через него шли кислые пары.
