KADAMM РИ-1 — Роторные испарители 1 л с электроподъёмом

Name: KADAMM РИ-1 — Роторные испарители 1 л с электроподъёмом
Brand: KADAMM
SKU: РИ-1 электроподъём

Код: РИ-1 электроподъём

KADAMM РИ-1 электроподъём — техническое описание (PDF)

Каталог «Синтез и обвязка» KADAMM (PDF)

Производитель:
KADAMM

Все товары бренда

Только оригинальные
товары бренда

Цена по запросу

Запросить цену

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

KADAMM РИ-1 — роторные испарители 1 л с электроподъёмом купить | bbrc.ru

KADAMM · Роторные испарители

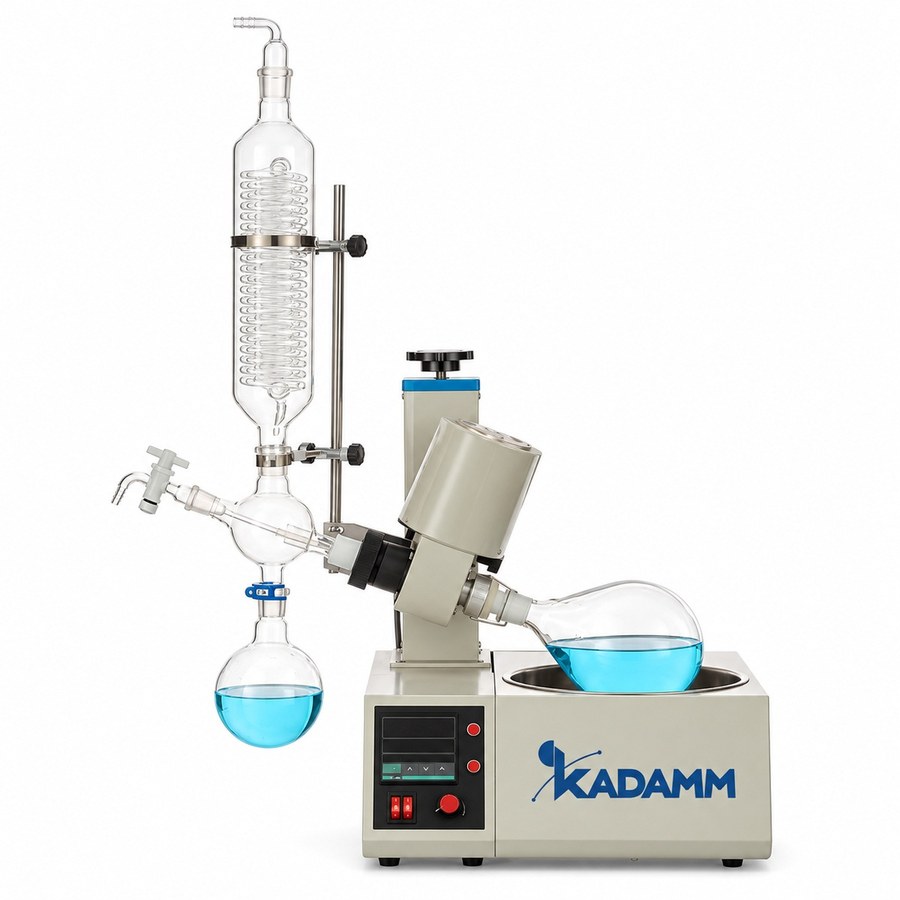

KADAMM РИ-1 — Роторные испарители 1 л с электроподъёмом

Настольные роторные испарители 1 л с электроподъёмом колбы и цифровой индикацией — для концентрирования, регенерации и вакуумной отгонки растворителей. В ряду 6 исполнений.

Объём колбы:1 л

Электроподъём колбы 120–170 мм0–200 / 10–310 об/минЦифровой или LCD-дисплейКонденсатор 0.15–0.17 м²

Запросить цену

1 л

объём колб

−0.098 МПа

остаточное давление

до +180 °C

температура бани

1–1.3 кВт

нагрев бани

до 0.17 м²

конденсатор

исполнений

Артикулы серии

KADAMM РИ-1Э

0–120 об/мин · колба 1 л · подъём электрический

KADAMM РИ-2Э

0–120 об/мин · колба 1 л · подъём электро и ручной

KADAMM РИ-1Ц

0–200 об/мин · колба 1 л · два цифровых дисплея

KADAMM РИ-1Д

1 л · LCD-дисплей · 0–200 об/мин

KADAMM РИ-1И

10–310 об/мин · колба 1 л · интенсивное исполнение, 10–310 об/мин

KADAMM РИ-1.2

0–200 об/мин · колба 1 л · дисплей в вариантах A/B/C

Артикул складывается из серии РИ и типоразмера/исполнения (Ex — взрывозащищённое исполнение, .2 — ряд 2). Отправьте скопированный артикул с запросом на sales@bbrc.ru или оформите заявку через конфигуратор.

О серии

Ряд KADAMM РИ-1 с электроподъёмом — это шесть настольных роторных испарителей под колбу 1 л: колбу в баню опускают и поднимают кнопкой на приводе, ход 120–170 мм в разных исполнениях. Такие приборы ставят там, где испаритель занят весь день, а не время от времени: в серийной пробоподготовке, в синтезе с несколькими отгонками за смену, при концентрировании фракций после хроматографии. Помимо подъёма исполнения отличаются скоростью вращения (0–120, 0–200 или 10–310 об/мин с реверсом), индикацией (LCD, два цифровых индикатора или три варианта дисплея у ряда 2) и баней: нагреватели на 1000–1300 Вт, вода до +99 °C, а у ряда 2 ещё и масло до +180 °C. Общее у всех — вертикальный змеевиковый конденсатор 0.15–0.17 м² из стекла 3.3, остаточное давление до −0.098 МПа и масса нетто 11.5–20.5 кг.

Что входит в ряд: от базового электроподъёма до 310 об/мин

Отправная точка ряда — KADAMM РИ-1Э. Он вращает колбу со скоростью 0–120 об/мин и поднимает её электроприводом на 150 мм; испарительная ёмкость 1 л садится на шлиф 24#, приёмная вмещает 0.5 л, в бане 4.5 л работает нагреватель мощностью 1000 Вт, змеевик Ø85×450 мм даёт 0.17 м² поверхности, прибор весит 16 кг. У KADAMM РИ-2Э электроподъём продублирован ручным, баня увеличена до 6.6 л, масса 16.5 кг. KADAMM РИ-1Ц и KADAMM РИ-1Д построены на общей платформе — мотор до 200 об/мин, электроподъём 120 мм, баня 6.6 л с нагревателем 1200 Вт, приёмная колба 1 л, масса 20.5 кг — и отличаются лишь индикацией: РИ-1Ц показывает скорость и температуру на двух цифровых индикаторах, РИ-1Д — на LCD-дисплее. Интенсивный KADAMM РИ-1И вращает колбу на 10–310 об/мин с реверсом и поднимает её на 170 мм; колба 1 л на шлифе 29#, приёмная 1 л на шлифе 35#, нагреватель 1300 Вт, баня 4.6 л, конденсатор Ø80×370 мм (0.15 м²), масса 11.5 кг, по паспорту испаряет 23 мл/мин при остаточном давлении 400 Па. KADAMM РИ-1.2 относится к ряду 2: колба 1 л (по опции 2 л), приёмная 1 л на шлифе 35#, 0–200 об/мин, электроподъём с ходом, регулируемым в пределах 0–150 мм, нагреватель 1200 Вт, баня 2 л из композита PTFE-алюминий для воды до +99 °C или масла до +180 °C, конденсатор 0.17 м², производительность около 0.9 л/ч; индикация в трёх вариантах — A, B, C.

Подъём колбы кнопкой вместо рычага: в чём выигрыш

Когда за смену идут десятки отгонок, кнопочный подъём бережёт прежде всего внимание оператора, а не секунды. Пока он подсоединяет вакуум, колба сама уходит в баню; пошла пена — одно нажатие, и колба наверху, а обе руки остаются на кране напуска. Погружение повторяется от раза к разу: KADAMM РИ-1.2 позволяет настроить ход в пределах 0–150 мм, поэтому колба всякий раз заходит в баню на ту же глубину, площадь теплообмена не меняется, и скорость отгонки между пробами держится ровной. В KADAMM РИ-2Э электропривод продублирован ручным механизмом: пропало питание — горячую баню можно освободить от колбы сразу, не дожидаясь его, а для термолабильных продуктов это существенно. Стоит помнить, что вакуум электроподъём не создаёт и контроллер давления собой не подменяет: из цикла исчезает только самая частая ручная операция.

Обороты, реверс, индикация — что получаете за цифры

От частоты вращения зависят толщина плёнки на стенке колбы и площадь, с которой идёт испарение. Воде и спиртам в колбе 1 л хватает 60–120 об/мин; вязкие экстракты отгоняются быстрее на 150–200 об/мин. Диапазон 10–310 об/мин у KADAMM РИ-1И рассчитан на работу с реверсом при высоких оборотах: при досушивании вращение в обратную сторону сбивает со стенок плёнку продукта и корку. По паспорту РИ-1И достигает остаточного давления 400 Па (4 мбар), так что с мембранным насосом ДМФА и ДМСО удаётся отогнать на водяной бане. РИ-1Ц и РИ-1Д выводят фактические скорость и температуру бани — на цифровые индикаторы либо на LCD. У РИ-1.2 три варианта: A — только температура, B — температура и скорость, C — оба параметра на LCD. Собственного контроллера в ряду нет; чтобы вести отгонку по уставке давления, к любому исполнению подключают внешний KADAMM ВА-К.

Какое исполнение взять: обороты, дисплей, баня

Если от прибора требуется лишь электроподъём — берите KADAMM РИ-1Э; если вдобавок нужны ручной дубль на случай пропадания питания и баня 6.6 л — KADAMM РИ-2Э. Для работы до 200 об/мин с контролем фактических скорости и температуры подходят KADAMM РИ-1Ц (цифровые индикаторы) и KADAMM РИ-1Д (LCD). Досушивание, вязкие остатки, глубокий вакуум и наименьшая масса на столе — это KADAMM РИ-1И: реверс и 11.5 кг. KADAMM РИ-1.2 выбирают ради масляной бани до +180 °C, быстро прогреваемой бани 2 л с PTFE-покрытием, опции колбы 2 л и выбора дисплея. Шлиф 24# общий для всех исполнений, кроме РИ-1И: там испарительная колба стоит на шлифе 29# — это надо учесть, заказывая запасное стекло.

Для всего ряда периферия общая: насос KADAMM НС-В15 (водокольцевой) либо KADAMM НС-МХ25 (мембранный), конденсатор охлаждают проточной водой или криостатом KADAMM ЦТ-О5, контроллер KADAMM ВА-К ставят по необходимости. Когда кнопочный подъём лишний, а решает цена, смотрите ряд KADAMM РИ-1 с ручным подъёмом; герметичный узел вращения, USB и таймер есть у KADAMM РИ-1П; встроенное охлаждение до −40 °C и программы давления — у KADAMM РИ-1К; для загрузок свыше 0.5 л — KADAMM РИ-3.

Испаритель работает только с вакуумом и охлаждением: разрежение создаёт вакуумный насос, заданное давление удерживает контроллер, а конденсатор охлаждается криостатом или проточной водой. Что подобрать под объём колбы — см. таблицу «Что нужно к испарителю», криостаты собраны в разделе «Криостаты».

Кому подходит

Где испаритель работает целый день и колбы приходится менять часто, электроподъём себя оправдывает. Ниже — подразделения, которым этот ряд подходит больше, чем ручные и автоматические приборы серии РИ:

Пробоподготовка потокомИспытательные и аналитические лаборатории, где за смену проходят десятки экстрактов: колбу опускают и поднимают кнопкой, а оператор тем временем готовит следующую пробу.

Органический синтезОдно рабочее место, несколько отгонок за день; на РИ-1И реверс позволяет довести продукт до сухого остатка, не снимая колбу.

Разработка лекарственных препаратовУпаривание фракций, полученных колоночной хроматографией: погружение на одну глубину каждый раз, а РИ-1Ц, РИ-1Д и РИ-1.2 показывают скорость и температуру.

Лаборатории пищевой и косметической продукцииСпирт из экстрактов и ароматизаторов уходит при +40…+50 °C; для вязких концентратов — 150–200 об/мин.

Работа с высококипящими растворителямиДМФА, ДМСО и ксилол при щадящей температуре продукта: РИ-1.2 с масляной баней до +180 °C либо РИ-1И с остаточным давлением 400 Па.

Один оператор на рабочее местоКогда синтез и аналитику ведёт один человек, кнопочный подъём оставляет руки свободными для насоса и крана напуска; на случай отключения питания у РИ-2Э есть ручной дубль.

Испаритель 1 л с электроподъёмом: исполнение этого ряда или соседняя карточка

У шести исполнений разные обороты, дисплей и баня; соседние карточки серии отличаются степенью автоматизации. Отыщите в таблице свой случай: строка приведёт либо к исполнению в этой карточке, либо на другую.

Ваша задача	Подходит	Почему
Прибор занят целый день, смена колб — десятки раз	✓ KADAMM РИ-1 электроподъём · вы здесь	Шесть исполнений, подъём кнопкой, от 0–120 до 10–310 об/мин, индикация цифровая или на LCD.
Типовые задачи, достаточно электроподъёма	KADAMM РИ-1Э →	Скорость 0–120 об/мин; бане на 4.5 л — 1000 Вт; площадь конденсатора 0.17 м²; весит 16 кг.
Плюс защита на случай пропадания питания	KADAMM РИ-2Э →	Баня 6.6 л; к электроподъёму добавлен ручной.
До 200 об/мин с контролем фактических скорости и температуры	KADAMM РИ-1Ц или РИ-1Д →	Общая база: баня 6.6 л, 1200 Вт; индикация — два цифровых табло (Ц) либо LCD (Д).
Вязкие остатки, досушивание, глубокий вакуум, малый вес	KADAMM РИ-1И →	Вращение 10–310 об/мин в обе стороны, вакуум 400 Па, 23 мл/мин, весит 11.5 кг.
Выбор дисплея, опция колбы 2 л, масло до +180 °C	KADAMM РИ-1.2 →	Ряд 2: производительность около 0.9 л/ч, подъём настраивается на 0–150 мм, баня 2 л из PTFE-алюминия, дисплей A/B/C.
Решают цена и простота, кнопочный подъём лишний	KADAMM РИ-1 ручной подъём →	Подъём рычагом, слайдом либо штурвалом — всего шесть вариантов; объём колбы 0.5 и 1 л.
Требуются USB, таймер, бесщёточный привод и герметичный узел вращения	KADAMM РИ-1П →	Автоматический подъём, вращение в обе стороны на 20–280 об/мин, колбы объёмом 0.05–2 л.
Программы давления, а ни воды, ни криостата нет	KADAMM РИ-1К →	Конденсатор до −40 °C и контроллер вакуума 1–1000 мбар уже встроены.

Не можете выбрать исполнение? Напишите на sales@bbrc.ru, какой растворитель, сколько отгонок в день и какой объём пробы, — в одном предложении подберём исполнение, насос, охлаждение и контроллер.

Где применяется

Упаривание фракцийСерии колб по 200–500 мл после хроматографии: колба меняется кнопкой, погружение каждый раз одинаковое.

Спирты и ацетонОбычная задача: баня +40…+60 °C, водокольцевой насос, конденсатор на проточной воде.

ДосушиваниеУ РИ-1И плёнку и корку со стенок сбивает реверс, а остатки растворителя уходят при вакууме 4 мбар.

Густые экстрактыДаже при высокой вязкости РИ-1Ц, РИ-1Д и РИ-1.2 на 150–200 об/мин сохраняют на стенке колбы тонкую плёнку.

Растворители с высокой температурой кипенияКсилол, ДМСО и ДМФА отгоняют под вакуумом, нагревая масло в бане РИ-1.2 до +180 °C.

Термочувствительные продуктыПод вакуумом кипят уже при +25…+40 °C; начнётся вспенивание — колбу выводит из бани одна кнопка.

Конструктивные особенности

Подъём 120–170 мм с электроприводомКолбу опускают и поднимают кнопкой; ход у РИ-1.2 настраивается в пределах 0–150 мм, у РИ-2Э к приводу добавлен ручной.

Обороты: три диапазонаРИ-1Э и РИ-2Э — 0–120, РИ-1Ц, РИ-1Д и РИ-1.2 — 0–200, РИ-1И — 10–310 с реверсом.

Индикация: цифровая или LCDУ РИ-1Ц скорость и температура на двух индикаторах, у РИ-1Д — LCD, у РИ-1.2 — варианты A/B/C.

РИ-1И: реверс и 400 ПаДля высококипящих — остаточное давление 4 мбар; при досушивании направление вращения меняется.

Конденсатор на 0.15–0.17 м²Змеевик вертикальный, стекло 3.3, Ø80–85 мм; штуцеры принимают шланг от воды или криостата.

Нагрев бани 1000–1300 ВтВсе исполнения греют воду до +99 °C; у РИ-1.2 баня 2 л из PTFE-алюминия, вода или масло до +180 °C.

Колба 2 л опционально (РИ-1.2)Если регулярно загружают 0.5–1 л, на тот же прибор можно поставить испарительную колбу 2 л.

Масса 11.5–20.5 кгЛегче всех РИ-1И: 11.5 кг и 600 мм по ширине; тяжелее — РИ-1Ц и РИ-1Д, у которых баня 6.6 л, по 20.5 кг.

PTFE-уплотненияШлифы работают без смазки, вакуум держится до −0.098 МПа; стекло 3.3 (GG-17).

Технические характеристики

Параметр	KADAMM РИ-1Э электроподъём колбы	KADAMM РИ-2Э электро + ручной подъём	KADAMM РИ-1Ц двойной цифровой дисплей	KADAMM РИ-1Д LCD-дисплей	KADAMM РИ-1И интенсивный, 10–310 об/мин	KADAMM РИ-1.2 исполнения A/B/C по дисплею
Исполнение	электроподъём колбы	электро + ручной подъём	двойной цифровой дисплей	LCD-дисплей	интенсивный, 10–310 об/мин	исполнения A/B/C по дисплею
Колба испарительная	1 л (24#)	1 л (24#)	1 л (24#)	1 л (24#)	1 л (29#)	1 л (24#; опция 2 л)
Колба приёмная	0.5 л	0.5 л	1 л	1 л	1 л (35#)	1 л (35#)
Скорость вращения, об/мин	0–120	0–120	0–200	0–200	10–310, реверс	0–200
Подъём	колба, электро, 150 мм	электро + ручной, 150 мм	колба, электро, 120 мм	колба, электро, 120 мм	170 мм	колба, электро, 0–150 мм
Мощность нагрева бани, Вт	1000	1000	1200	1200	1300	1200
Температура бани	RT–99	RT–99	RT–99	RT–99	RT–99	RT–99 / масло RT–180
Конденсатор / площадь	Ø85×450; 0.17 м²	Ø85×450; 0.17 м²	Ø85×430; 0.17 м²	Ø85×430; 0.17 м²	Ø80×370; 0.15 м²	Ø85×400; 0.17 м²
Баня	4.5 л	6.6 л	6.6 л	6.6 л	4.6 л	2 л, PTFE-алюминий
Габариты (Ш×Г×В), мм	640×430×(860–1010)	660×440×(880–1030)	630×400×(690–810)	630×400×(690–810)	600×400×(640–810)	700×430×810
Масса, кг	16	16.5	20.5	20.5	11.5	30 (брутто)
Особенности	—	—	индикация скорости и температуры	LCD	испарение 23 мл/мин; вакуум 400 Па	A: цифровой темп.; B: темп.+скорость; C: LCD; ≈0.9 л/ч
Остаточное давление	до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук)
Стекло	боросиликатное GG-17 / 3.3
Точность термостатирования бани	±1 °C по воде (масло — по паспорту модели)
Питание	220 В, 50 Гц (110 В — опция)
Сертификация	CE, ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС)

Сведения приводит KADAMM как изготовитель. «Брутто» означает массу в транспортной упаковке. Характеристики со временем могут корректироваться.

Стандарты, безопасность и документы

Испарители KADAMM РИ-1 с электроподъёмом относятся к низковольтному лабораторному электрооборудованию. Для них подтверждено соответствие ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»; изделия несут маркировку CE и производятся в рамках системы менеджмента качества ISO 9001. В комплекте с прибором — паспорт, декларация соответствия и руководство по эксплуатации на русском языке.

Продукт контактирует только с PTFE и боросиликатным стеклом 3.3 (GG-17). Мотор вращения и привод подъёма выполнены в обычном исполнении, взрывозащиты у ряда нет; если легковоспламеняющиеся растворители отгоняют во взрывоопасной зоне, нужен KADAMM РИ-1Ex — он с ручным подъёмом. В обычных условиях прибор размещают в вытяжном шкафу или под зонтом, а выхлоп насоса отводят в вытяжку.

Электробезопасность — сеть 220 В, 50 Гц; на нагреватель 1000–1300 Вт и приводы нужна заземлённая розетка на линии 16 А.
Защита от перегрева — температура бани задаётся цифровой уставкой; масло до +180 °C допускает только РИ-1.2: заливают в остывшую баню, работают под крышкой.
Безопасность под вакуумом — на −0.098 МПа рассчитаны стекло 3.3 и PTFE-уплотнения, у РИ-1И — на 400 Па; атмосферу впускают штатным краном.
Механика подъёма — в крайних точках электроподъём останавливается сам; для аварийного подъёма у РИ-2Э есть ручной дубль.
Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Допустима ли колба 2 л в конкретной поставке, какова точность термостатирования масляной бани РИ-1.2 и класс защиты корпуса — смотрите паспорт; подробности уточняйте у менеджера.

Три готовых комплекта: что заказать к испарителю

Ни вакуума, ни охлаждения конденсатора испаритель сам не даёт: разрежение обеспечивает вакуумный насос, давление держит контроллер, а холод идёт от криостата (циркуляционного охладителя) или проточной воды. Схема показывает подключения, а под ней даны три типовых комплекта с артикулами под колбы этой карточки. Определите сценарий и оформите всё одной заявкой: по кнопке откроется конфигуратор, где на шаге «Комплект» эти позиции уже добавлены.

Комплект 1 — стандартная отгонка

Конденсатор на проточной воде; температура бани до +60 °C; среды — ацетон, спирты, этилацетат, вода.

Вакуумный насос

Водокольцевой (циркуляционный) насос работает на воде, выдерживает пары растворителей и даёт вакуум до ~20 мбар.

KADAMM НС-В15

поставщик советует его к колбам объёмом до 5 л

Контроллер вакуума

Удерживает установленное давление и выполняет пошаговую программу; без контроллера момент кипения приходится отслеживать самому.

KADAMM ВА-К (TFT 5″, 5 программ) или KADAMM ВА-К1 (сенсорный 4.3″)

Охлаждение

Криостат не требуется: конденсатор охлаждают водой из водопровода, 10–15 °C, подавая её на штуцеры.

без дополнительного оборудования

Комплект 2: дорогие и низкокипящие растворители

Пентан, гексан, дихлорметан, эфир; чтобы вернуть как можно больше растворителя, конденсатор охлаждают криостатом.

Криостат

Хладагент −10…−20 °C идёт от циркуляционного охладителя через конденсатор, и пары не попадают в насос.

KADAMM ЦТ-О5-20

Если среда очень летучая, нужна глубина −40 °C — в артикуле «-20» меняется на «-40».

Вакуумный насос

Водокольцевой или мембранный химстойкий.

KADAMM НС-В15 или KADAMM НС-МХ25

Контроллер вакуума

Пошаговая программа снижает давление ступенями, и продукт не вспенивается.

KADAMM ВА-К (TFT 5″, 5 программ) или KADAMM ВА-К1 (сенсорный 4.3″)

Комплект 3: агрессивные пары и работа без воды

Высококипящие среды при глубоком вакууме, хлорорганические и кислые пары, установка без подвода водопровода.

Мембранный насос

Проточная часть химически стойкая, ни воды, ни масла не требуется; в исполнении PTFE — до 0.6 мбар.

KADAMM НС-МХ25 Мембранный вакуумный насос с химстойкой проточной частью: 25 л/мин, предел 13 мбар

Контроллер вакуума

При глубоком вакууме без него не обойтись — среда будет бурно вскипать.

KADAMM ВА-К (TFT 5″, 5 программ) или KADAMM ВА-К1 (сенсорный 4.3″)

Охлаждение

Проточная вода либо криостат, подобранный по объёму колбы (как в Комплекте 2).

KADAMM ЦТ-О5-40

Криостат KADAMM подбирает по объёму колбы: объём бака ≈ объёму колбы, подача 20–40 л/мин. Насосы выбраны по рекомендации поставщика серии: для обычной отгонки — водокольцевые, для агрессивных паров и работы без воды — мембранные. Глубину холода криостата задают по температуре кипения растворителя в вакууме плюс запас ≥ 20 °C.

Заводские опции

Монтаж выполняется на заводе по заказу. Выберите нужные позиции в конфигураторе на шаге «Реакторы» ниже либо перечислите их в письме менеджеру.

Название	Описание
Колба 2 л вместо 1 л	Для исполнений на 1 л — колбы на 2 л, испарительная и приёмная, если паспорт это допускает.
Масляная баня до +180/+210 °C	Если растворитель кипит высоко, баню заполняют термомаслом, а не водой.
Прозрачная крышка бани	Теплоноситель меньше испаряется, брызги не летят наружу.

Аксессуары и комплектующие

Под колбы этой карточки подобраны криостаты, вакуумные насосы и контроллер. В комплект они не входят: выберите их на шаге «Комплект» в конфигураторе ниже либо перечислите в заявке. Уплотнения, конденсаторы и запасные колбы поставляем под заказ — уточняйте у менеджера.

Криостаты — охлаждение конденсатора · 3 позицииразвернуть / свернуть

Артикул	Описание
KADAMM ЦТ-О5-20	Криостат — для роторного испарителя с колбой 1 л: холод до −20 °C, бак на 5 л, расход 20–40 л/мин для 1 л
KADAMM ЦТ-О5-40	Криостат — для роторного испарителя с колбой 1 л: холод до −40 °C, бак на 5 л, расход 20–40 л/мин для 1 л
KADAMM ЦТ-О5-80	Криостат — для роторного испарителя с колбой 1 л: холод до −80 °C, бак на 5 л, расход 20–40 л/мин для 1 л

Вакуумные насосы · 2 позицииразвернуть / свернуть

Артикул	Описание
KADAMM НС-В15	Водокольцевой вакуумный насос — поставщик советует его к колбам объёмом до 5 л
KADAMM НС-МХ25	Мембранный химстойкий вакуумный насос: 25 л/мин, 13 мбар — вариант, которому вода не нужна

Контроллер вакуума · 2 позицииразвернуть / свернуть

Артикул	Описание
KADAMM ВА-К	Контроллер вакуума — диапазон 1–1000 мбар, 5 программ, экран TFT на 5 дюймов
KADAMM ВА-К1	Контроллер вакуума — управление через сенсорную панель 4.3 дюйма, рабочий диапазон 0–1013 мбар

Конфигуратор заказа

Отметьте модели, задайте количество — спецификация для заявки сформируется сама.

Шаг 1 — Позиции

Выбор исполнения и количества

Шаг 2 — Спецификация

Перечень выбранных позиций: распечатать или сохранить как PDF

Шаг 3 — Заявка

Готовый список на sales@bbrc.ru

Запуск и монтаж оборудования

Прибор приходит собранным, поэтому лаборатория сама запускает испаритель с электроподъёмом за несколько часов: остаётся подсоединить вакуумный насос и охлаждение конденсатора. Первый пуск выполняют так:

Рабочее место
Нужен стол или вытяжной шкаф глубиной от 450 мм. По ширине прибор занимает от 600 мм (РИ-1И) до 700 мм (РИ-1.2); с поднятой колбой РИ-1Э достигает 1010 мм в высоту, РИ-2Э — 1030 мм, и над ним должно остаться место, чтобы снять колбу. Масса нетто — 11.5–20.5 кг, РИ-1.2 брутто весит 30 кг. Розетка 220 В, заземлённая.

Распаковка и проверка
Убрать транспортные фиксаторы с привода и механизма подъёма; осмотреть уплотнения, колбы и конденсатор, сверить комплектность и паспорт. Без колбы включить прибор и пройти подъёмом весь ход вверх и вниз.

Монтаж стекла
На паропровод надеть испарительную колбу (шлиф 24#, для РИ-1И — 29#), под конденсатор поставить приёмную (у РИ-1И и РИ-1.2 — 35#). Смазку на шлифы не наносить, они должны быть сухими и чистыми. Кнопкой опустить колбу и проверить, что стенок бани она не касается.

Охлаждение
Шланги от водопровода или криостата KADAMM ЦТ-О5 надеть на штуцеры конденсатора и зажать хомутами. Вход — в нижний штуцер, выход — из верхнего: так змеевик наполняется, не оставляя воздушных пробок.

Вакуум
К штуцеру конденсатора подвести вакуумный шланг от KADAMM НС-В15 или НС-МХ25; если отгонка идёт по уставке, в линию ставят контроллер KADAMM ВА-К. РИ-1И с его 400 Па требует мембранного насоса. Выхлоп насоса отводят в вытяжку.

Как залить баню
Наливают дистиллят до отметки; объём зависит от исполнения: РИ-1Э — 4.5 л, РИ-2Э, РИ-1Ц и РИ-1Д — по 6.6 л, РИ-1И — 4.6 л, РИ-1.2 — 2 л. Масляный режим есть лишь у РИ-1.2, масло заливают в остывшую баню. Уровень контролируют, опустив в неё пустую колбу.

Ход подъёма
Для РИ-1.2 ход регулируется в пределах 0–150 мм: его подбирают так, чтобы колба уходила в баню на две трети уровня своего содержимого. На прочих исполнениях достаточно убедиться, что опущенная колба не касается дна.

Тест на герметичность, затем первый прогон
Пустую колбу ставят на привод, запускают насос, закрывают кран напуска и глушат насос: если давление стоит на месте, система герметична. После этого колбу заполняют максимум наполовину, ставят 60–100 об/мин и нагрев бани +40…+50 °C, кнопкой опускают колбу и постепенно подают вакуум.

Обслуживание в процессе эксплуатации

Подъёмный узел — брызги теплоносителя с направляющих удалять; если ход стал рывками, осмотреть узел согласно руководству и смазывать лишь рекомендованным составом.
PTFE-уплотнения — смотреть их всякий раз, когда меняется колба; если глубина разрежения упала, менять, в первую очередь на РИ-1И, рассчитанном на 400 Па.
Баня — появился налёт — воду заменить; у РИ-1.2 следить за уровнем масла и обновлять его по регламенту; PTFE-покрытие мыть без абразива.
Стеклянные части — моются штатными моющими средствами; колбу со сколом на шлифе 24#/29#/35# меняют; к РИ-1И запасное стекло берут со шлифами 29# и 35#.
Показания — ежеквартально сравнивать температуру бани на индикаторе с контрольным термометром; при расхождении калибровать.

Преимущества серии

✓

Кнопочный подъём
За смену колбу можно сменить десятки раз, не прикладывая силы и не бросая параллельную работу; начала пениться — хватает одного нажатия.

✓

Одна задача — шесть исполнений
Платформа общая, от простейшего РИ-1Э до РИ-1И с реверсом и масляного РИ-1.2: подбирают нужные обороты, тип дисплея и баню.

✓

Одинаковая глубина погружения
Площадь теплообмена не меняется между пробами: у РИ-1.2 за это отвечает настраиваемый ход 0–150 мм, у прочих — электроподъём с постоянным ходом.

✓

Реверс на этапе досушки
Сменой направления вращения РИ-1И сбивает со стенок плёнку и корку, а разрежение 4 мбар позволяет довести продукт до сухого остатка.

✓

Показания на виду
Реальные обороты и температура бани видны на индикаторах либо на LCD, поэтому режим легко повторить по журналу.

✓

Подъём вручную как резерв
Если пропало питание, колбу у РИ-2Э можно вынуть из горячей бани руками, и термолабильный продукт не задержится в ней без вакуума и вращения.

✓

Сочетается с обвязкой KADAMM
В конфигураторе под колбу 1 л подбираются криостат ЦТ-О5, насосы НС-В15 и НС-МХ25 и контроллер ВА-К — всё это попадает в одну заявку.

Серии реакторов KADAMM

Параметр	KADAMM РИ-1 электроподъём	KADAMM РИ-1 ручной подъём	KADAMM РИ-1П	KADAMM РИ-3/5 основной ряд
Тип	настольный, электроподъём	настольный, ручной подъём	герметичный с автоподъёмом	лабораторный 3–6 л
Температура / объём	колба 1 л · баня до +99/180 °C	колбы 0.5–1 л · баня до +99/180 °C	колбы 0.05–2 л	колбы 3 / 5 / 6 л · баня до +180 °C
Исполнения	6 исполнений	6 исполнений	1 исполнение	8 исполнений, Ex для 3 и 5 л
Привод и особенности	0–200/310 об/мин · цифровая индикация	0–120/200 об/мин · конденсатор 0.12–0.17 м²	20–280 об/мин · реверс · USB	0–200 об/мин · конденсатор 0.26–0.5 м²
Карточка серии	← Вы здесь	Открыть	Открыть	Открыть

Сложно определиться с исполнением или объёмом? Опишите задачу на sales@bbrc.ru — растворитель, размер партии, требуемую производительность, — и одним предложением мы пришлём испаритель вместе с насосом и криостатом.

Часто задаваемые вопросы

Различается лишь вывод показаний. Платформа у обоих одна: привод 0–200 об/мин, электроподъём на 120 мм, нагрев 1200 Вт, баня объёмом 6.6 л, конденсатор Ø85×430 мм на 0.17 м², приёмник 1 л, вес 20.5 кг. РИ-1Ц показывает обороты и температуру на двух раздельных цифровых индикаторах, а РИ-1Д сводит оба параметра на единый LCD-дисплей.

На качестве отгонки это не сказывается: решает привычка операторов и то, с какого расстояния удобнее читать дисплей. Стеклянные части и уплотнения взаимозаменяемы.

Прибор ряда 2 один, отличается лишь индикация: у A цифрами выводится температура бани, у B — она же плюс обороты, у C оба параметра показывает LCD-дисплей. Механическая часть, электроподъём 0–150 мм, баня на 2 л и конденсатор 0.17 м² у всех трёх совпадают.

Нужный вариант называют в заказе. Когда по методике обороты фиксируют в журнале, подойдут B или C; если отгоняется один растворитель на неизменной скорости, хватит A.

Он позволяет вынуть колбу из горячей бани, если отключилась сеть или отказал электропривод. Термолабильный продукт, оставшийся на несколько минут в бане +60 °C без вакуума и вращения, перегревается и разлагается, а ручной резерв снимает зависимость от питания.

В обычной работе колбу поднимают кнопкой, так же как на РИ-1Э; ручной узел ничему не мешает и обслуживания не требует. Объём бани у РИ-2Э 6.6 л против 4.5 л, поэтому при долгой отгонке температура держится ровнее.

На высокой скорости вязкий остаток растягивается по стенке тонкой плёнкой, площадь испарения растёт, и по паспорту прибор испаряет 23 мл/мин. Реверсом называют смену направления вращения: на досушке он сбивает со стенок плёнку и корку, освобождая поверхность, с которой уходит остаточный растворитель.

С учётом остаточного давления 400 Па (4 мбар) РИ-1И становится исполнением для сушки до сухого остатка и для отгонки высококипящих растворителей на водяной бане. Шлифы у него свои: 29# у испарительной колбы и 35# у приёмной.

Предусмотрена она лишь у KADAMM РИ-1.2 как заказная опция, а применимость к конкретной поставке указывается в паспорте. Прочие исполнения ряда работают с испарительной колбой 1 л, их баня по глубине на 2 л не рассчитана.

Когда в колбу постоянно загружают больше 0.5 л, лучше взять KADAMM РИ-3 — колбы 3, 5 и 6 л, конденсатор 0.26–0.5 м² — тогда испаритель работает в расчётном режиме, без перегрузки.

Воду, спирты и ацетон отгоняют с водокольцевым KADAMM НС-В15, охлаждая конденсатор проточной водой +10…+15 °C. Если водопровода нет или разрежение нужно глубже, ставят химстойкий мембранный KADAMM НС-МХ25; водокольцевой насос до 400 Па, нужных РИ-1И, не дотягивает.

Для пентана, эфира и дихлорметана понадобится криостат KADAMM ЦТ-О5 — без него пары этих растворителей попадают в насос. Своего контроллера в ряду нет, поэтому KADAMM ВА-К добавляют, если давление понижают по ступеням или методика требует точно повторяемой уставки. Собранные комплекты показаны в блоке «Что докупить к испарителю».

Лишь KADAMM РИ-1.2: его 2-литровая баня из композита PTFE-алюминий допускает воду до +99 °C и масло до +180 °C. РИ-1Э, РИ-2Э, РИ-1Ц, РИ-1Д и РИ-1И греют только воду до +99 °C, масло для них паспорт не допускает.

Чаще всего без масла можно обойтись: в вакууме вода, ацетон, спирты и этилацетат закипают при температуре ниже +50 °C. Масляная баня нужна для ксилола, ДМСО и ДМФА, хотя с ними справится и РИ-1И на воде благодаря остаточному давлению 400 Па.

Поставляется собранный испаритель: стойка, вращающий привод с электроподъёмом, баня с нагревом и индикацией, колбы — испарительная и приёмная, вертикальный конденсатор, набор уплотнений PTFE, а также паспорт и руководство по эксплуатации.

В комплект не входят вакуумный насос со шлангом, охлаждение конденсатора (проточная вода или криостат KADAMM ЦТ-О5) и, если нужен по задаче, контроллер KADAMM ВА-К. Колбу 2 л для РИ-1.2 оговаривают в заказе, а запасные колбы, переходники и уплотнения поставляются под заказ.

Комплект поставки и гарантия

Комплект поставки

✓ Испаритель роторный в сборе: баня, стойка и привод
✓ Испарительная и приёмная колбы
✓ Штуцер вакуума, конденсатор и капельный узел
✓ Комплект уплотнений PTFE
✓ Руководство по эксплуатации и паспорт изделия

Гарантия и документы

✓ Гарантийное и постгарантийное обслуживание
✓ Гарантийный срок и условия — у менеджера

Поставка и сервис

Поставка

Доставка по всей России

Сроки уточняйте у менеджера

Документация

Полный комплект

Сертификаты соответствия, паспорт и руководство по эксплуатации

Сервис

Поддержка и ЗИП

Под заказ: ЗИП, уплотнения, запасные колбы и якоря для мешалок

Полезные статьи

Роторный испаритель: как устроен и как его выбрать

Устройство роторного испарителя и параметры, по которым его подбирают

Колбы для роторного испарителя

Колбы испарительные и приёмные: объёмы, фланцы и шлифы

Чем отличаются криостат и термостат

Охлаждение конденсатора: когда достаточно проточной воды, а когда нужен холод

Вакуумный насос для лаборатории: как выбрать

Насос к испарителю: мембранный или водокольцевой

* Изображения на сайте могут не совпадать с внешним видом прибора: он меняется с типоразмером, конфигурацией и комплектацией. От исполнения зависят и характеристики, и состав поставки (объём сосуда, контроллер, привод, штуцеры) — точные значения приведены в таблице «Технические характеристики».

** Производитель вправе без предварительного уведомления менять комплектацию и технические характеристики. Текущие данные сообщит менеджер.

Купить KADAMM РИ-1 электроподъём

Подберём конфигурацию, обсудим сроки поставки и пришлём коммерческое предложение.

Запросить цену →

Конфигуратор РИ-1 электроподъём

Испаритель · Опции · Комплект · Заявка

Поставляем KADAMM РИ-1 — Роторные испарители 1 л с электроподъёмом под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

Все товары KADAMM Другие модели в категории: Ротационные испарители

Цена по запросу

Добавить в корзину
