Однослойный или рубашечный реактор

Рубашка: устройство и последствия

Вокруг рабочего сосуда выполнен второй стеклянный слой, и между ними остаётся замкнутая полость — это и есть рубашка. Через неё прокачивают теплоноситель от термостата, который либо нагревает содержимое, либо снимает с него тепло. По сравнению с баней здесь есть три принципиальные разницы.

• Нагрев и охлаждение в одном контуре. Бане доступен лишь нагрев. Связка рубашки с термостатом сама переходит от нагрева к охлаждению по уставке, то есть температура именно удерживается, а не только подаётся тепло.
• Быстрый отклик. Циркуляция через рубашку идёт без остановки, поэтому новая температура теплоносителя передаётся содержимому за считанные минуты. У бани большая инерция: прежде должна нагреться или остыть вся её масса.
• Поверхность теплообмена. Баня касается дна и низа сосуда, рубашка же покрывает всю его боковую стенку. Поэтому при одинаковом перепаде температур передаётся больше тепла.

Где однослойного достаточно

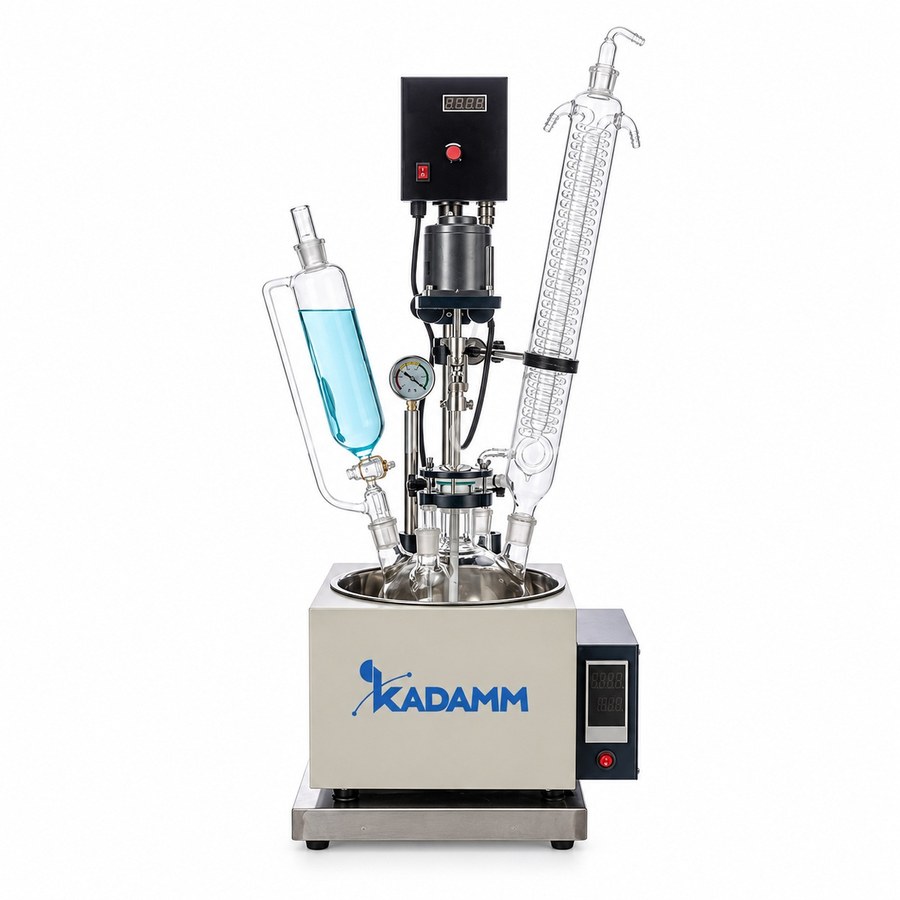

В однослойном реакторе рубашки нет: сосуд нагревают в бане с PID-регулированием, максимум до +180 °C. Для многих лабораторных задач этого достаточно. Ставить туда, где охлаждать не нужно, рубашечный аппарат — двойная переплата: и за реактор, и за термостат с холодильным агрегатом.

Экзотерма: почему выбора нет

При экзотермической реакции выделяется тепло, и без его отвода температура поднимается. Скорость реакции растёт с температурой экспоненциально, так что возникает положительная обратная связь: реакция идёт быстрее, тепла выделяется больше, нагрев усиливается — и процесс разгоняется самопроизвольно. На лабораторном объёме итог обычно один — содержимое выбрасывает через горловину; при укрупнении последствия тяжелее.

Баня в такой ситуации ничем не поможет: её функция — подавать тепло, отводить его она не умеет. Даже после отключения накопленное тепло массы теплоносителя продолжает уходить в сосуд. Рубашка, питаемая от криостата, забирает избыток по мере выделения и держит температуру на уставке. Поэтому при выборе реактора сначала выясняют тепловой эффект процесса и лишь потом объём.

Скорость охлаждения влияет на качество продукта

При кристаллизации от темпа охлаждения зависят размер и однородность кристаллов. Медленный режим даёт крупные кристаллы правильной формы, быстрый — мелкие, слишком резкий — аморфный осадок. Это касается не только особых задач: размер кристаллов определяет, как продукт фильтруется, насколько чистым он выходит после промывки и сколько времени сохнет.

Управлять темпом охлаждения получится лишь через рубашку и термостат с программой. В сериях с сенсорной панелью, таких как KADAMM ЦТ-КС, программу задают шагами: уставка, скорость перехода, время выдержки. Однослойный аппарат в бане остывает сам по себе, с темпом, который определяют масса теплоносителя и температура в помещении.

Третий вариант: трёхслойный реактор

На −60…−80 °C обычная рубашка перестаёт справляться, и причина не в мощности термостата, а в теплопритоке. Перепад между содержимым и помещением доходит до ста градусов, тепло из воздуха поступает внутрь без перерыва. Наружная стенка покрывается конденсатом, затем инеем, и спустя несколько минут содержимого уже не разглядеть.

В трёхслойном реакторе обе проблемы снимает один приём — вакуумный зазор между рубашкой и внешней стенкой, изолирующий по принципу термоса. Теплоприток резко уменьшается, снаружи стекло остаётся тёплым, конденсата нет, и процесс видно. При комнатной температуре и выше третий слой не нужен — он лишь повышает цену аппарата.

Сравнение по стоимости владения

Сравнивать только цены однослойного и рубашечного реакторов недостаточно — считать следует всю установку.
