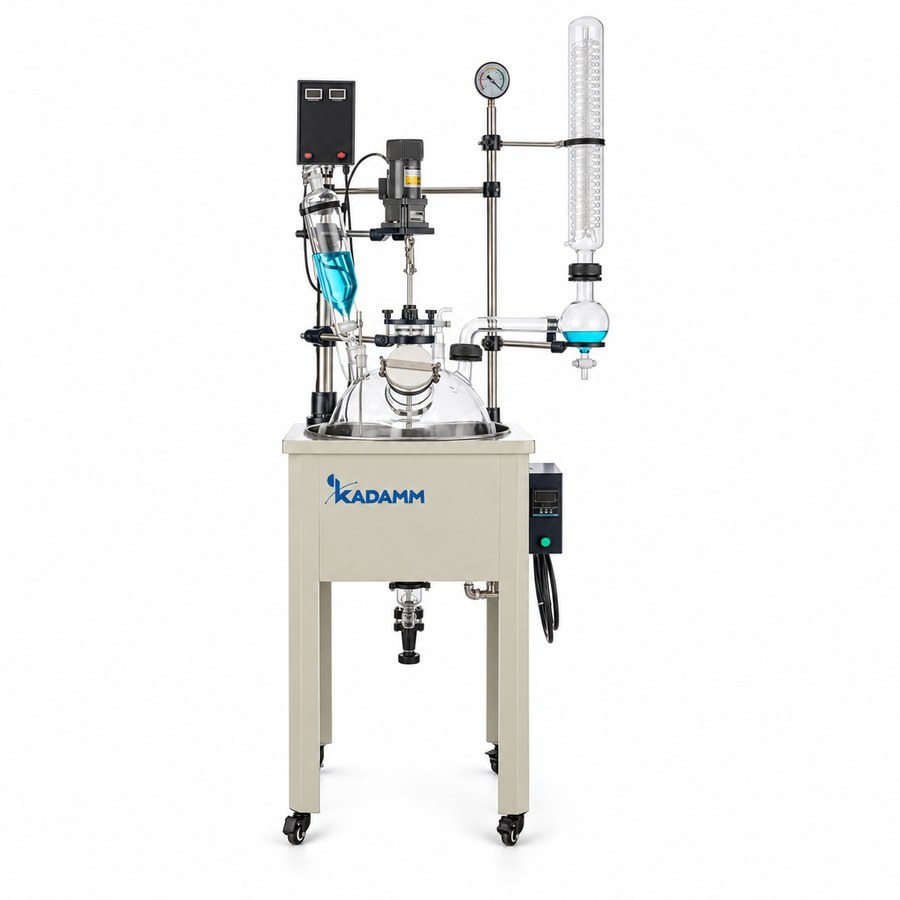

KADAMM РЕА-О — Стеклянные реакторы однослойные с баней 10–100 л

Name: KADAMM РЕА-О — Стеклянные реакторы однослойные с баней 10–100 л
Brand: KADAMM
SKU: РЕА-О 10–100 л

Код: РЕА-О 10–100 л

KADAMM РЕА-О 10–100 л — техническое описание (PDF)

Каталог «Синтез и обвязка» KADAMM (PDF)

Производитель:
KADAMM

Все товары бренда

Только оригинальные
товары бренда

Цена по запросу

Запросить цену

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

KADAMM РЕА-О — стеклянные реакторы однослойные с баней 10–100 л (10, 20, 30, 50 и 100 л) купить | bbrc.ru

KADAMM · Реакторы лабораторные

KADAMM РЕА-О — Стеклянные реакторы однослойные с баней 10–100 л

Укрупнённые однослойные стеклянные реакторы с баней на раме с колёсами — для экстракции, синтеза, кристаллизации и дистилляции. 10 артикулов: 5 типоразмеров 10/20/30/50/100 л, у каждого стандартное и взрывозащищённое исполнения.

Объём сосуда:10 л 20 л 30 л 50 л 100 л

другие объёмы серии:1–5 л →150–200 л →

Стекло боросиликатное 3.3PID-баня до +180 °C6 горловин в крышкеКолёсная рама с тормозом

Запросить цену

10–100 л

5 типоразмеров

RT…+180 °C

нагрев баней с PID

−0.098 МПа

работа под вакуумом

0–450 об/мин

скорость мешалки

90–200 Вт

привод мешалки

артикулов: стандартное и Ex

Артикулы серии

KADAMM РЕА-О10

10 л · 90 Вт

KADAMM РЕА-О10Ex

10 л · Ex · 90 Вт

KADAMM РЕА-О20

20 л · 90 Вт

KADAMM РЕА-О20Ex

20 л · Ex · 90 Вт

KADAMM РЕА-О30

30 л · 120 Вт

KADAMM РЕА-О30Ex

30 л · Ex · 120 Вт

KADAMM РЕА-О50

50 л · 120 Вт

KADAMM РЕА-О50Ex

50 л · Ex · 120 Вт

KADAMM РЕА-О100

100 л · 200 Вт

KADAMM РЕА-О100Ex

100 л · Ex · 200 Вт

Артикул складывается из обозначения серии, объёма в литрах и, для взрывозащищённого варианта, приставки Ex. Его можно скопировать в письмо на sales@bbrc.ru либо оформить заявку через конфигуратор. Остальные объёмы этой серии вынесены в отдельные карточки.

О серии

В серию KADAMM РЕА-О 10–100 л входят пять однослойных стеклянных реакторов на колёсной раме, нагрев у которых идёт от встроенной бани: KADAMM РЕА-О10, РЕА-О20, РЕА-О30, РЕА-О50 и РЕА-О100; любой из них выпускается стандартным и взрывозащищённым (Ex). Внешний термостат не нужен: сосуд из боросиликатного стекла 3.3 погружён в баню с PID-регулятором, где вода греется до +100 °C, а термомасло — до +180 °C. В крышке 6 горловин, одна из них — порт для загрузки твёрдых веществ. Якорную мешалку вращает частотный привод 90–200 Вт со скоростью 0–450 об/мин, а уплотнения PTFE позволяют держать вакуум до −0.098 МПа. По месту в линейке серия стоит между настольными реакторами 1–5 л и пилотными на 150–200 л: схема нагрева та же, что у малых колб, но за цикл можно загрузить до 65 л.

Типоразмеры 10–100 л: в чём разница между пятью объёмами

Шаровая колба есть только у KADAMM РЕА-О10 — привод 90 Вт, 710×440×1900 мм, 42 кг. Начиная с 20 л сосуд цилиндрический: у KADAMM РЕА-О20 привод 90 Вт, габариты 810×540×1960 мм, масса 48 кг; у РЕА-О30 — 120 Вт, 750×590×2160 мм, 58 кг; у РЕА-О50 — 120 Вт, 910×640×2130 мм, 85 кг; у РЕА-О100 — 200 Вт, 900×770×2550 мм, 110 кг. Нагреватель бани в зависимости от объёма имеет мощность 3, 5 или 8 кВт; точную цифру для выбранной модели даёт паспорт, её уточняйте у менеджера. Одинаково у всех пяти: 0–450 об/мин с цифровой индикацией, PT100 непосредственно в среде, 6 горловин, рама на колёсах с тормозом из нержавеющей стали, сеть 220 В. Для любого объёма есть вариант KADAMM РЕА-О10Ex … РЕА-О100Ex: механика прежняя, электрическая часть взрывозащищённая.

Почему сосуд цилиндрический и зачем порт для твёрдых веществ

До 10 л шаровая колба удобна: прочная, прогревается равномерно. Дальше шар неудобен — диаметр растёт, сосуд поднимается высоко над баней, выгружать его тяжело. Отсюда цилиндрическая форма у 20–100 л: при равном объёме такой сосуд ниже и сидит в бане глубже, а якорь мешалки идёт вдоль прямой стенки на всю высоту загрузки, и застойных зон не остаётся. Шестая горловина отведена под твёрдую загрузку: порошок, соли, катализатор или наполнитель досыпают в реактор на ходу, крышку не снимают, мешалку не останавливают. Через остальные горловины проходят привод, обратный холодильник, капельная воронка, термогильза PT100 и вакуумный штуцер. Колёсная рама с тормозом даёт подвезти реактор к сливу или вытяжке и закрепить его там; при высоте 1.9–2.55 м нужно помещение с подходящим потолком.

Взрывозащищённое исполнение Ex для ЛВЖ

Реактор на 10–100 л одновременно вмещает десятки литров растворителя, а однослойные модели с открытой баней нередко работают на опытно-промышленных участках, где помещение отнесено к взрывоопасной зоне. Под такие условия каждый типоразмер выпускается в исполнении Ex — KADAMM РЕА-О10Ex, О20Ex, О30Ex, О50Ex, О100Ex: двигатель мешалки, частотный преобразователь, контроллер и кабельные вводы у них взрывозащищённые. Габариты, стекло, баня, крышка и мешалка не отличаются от стандартной версии, так что методику, отработанную на обычном реакторе, переносят на Ex как есть. Маркировку взрывозащиты и подтверждение соответствия ТР ТС 012/2011 приводит паспорт конкретной поставки; при заказе уточняйте их у менеджера. Насос и контроллер для зоны берут в таком же исполнении или ставят вне её границ.

Когда на 10–100 л хватает однослойного реактора

Охлаждать баня с PID не умеет — только греет, до +180 °C. На крупных объёмах это заметнее, чем на настольных: у 50 л жидкости большая тепловая инерция, и тепло экзотермической реакции однослойный реактор может сдержать разве что более медленным дозированием. Поэтому серию РЕА-О 10–100 л берут под процессы с подводом, а не отводом тепла — гомогенизацию и растворение, горячую экстракцию, синтез с обратным холодильником, концентрирование и отгонку растворителя под вакуумом, варку кремовых основ и смол. Если реакция активно выделяет тепло, требуется кристаллизация охлаждением или работа ниже 0 °C, подойдёт рубашечный KADAMM РЕА-Р 10–100 л вместе с термостатом ЦТ на −80…+250 °C; при низких температурах без конденсата на стенках — трёхслойный KADAMM РЕА-Т 10–100 л; если кристаллы выгружают часто — KADAMM РЕА-П , у которого крышка поднимается, а сосуд поворачивается.

Объём под партию и вакуумная обвязка

Партия не должна превышать 2/3 номинала, а если среда пенится или кипит бурно — примерно половину. Отсюда предельные загрузки: KADAMM РЕА-О10 — 6.5 л, РЕА-О20 — 13 л, РЕА-О30 — 20 л, РЕА-О50 — 33 л, РЕА-О100 — 65 л; с пеной — 5, 10, 15, 25 и 50 л. Затем учитывают плотность и вязкость: привод 120 Вт у 30 и 50 л и 200 Вт у 100 л оставляет запас момента для полимерных растворов и суспензий. Вакуумная отгонка требует мембранного насоса с контроллером: для 10 л — KADAMM НС-МХ33, для 20 л — НС-МХ40, для 30 и 50 л — НС-МХ60, для 100 л — НС-МП8 или НС-МП10 с проточной частью PTFE; контроллер — KADAMM ВА-К или ВА-К1. Для партий до 3.3 л есть настольные KADAMM РЕА-О 1–5 л, для партий от 65 л — пилотные KADAMM РЕА-О 150–200 л , где привод 700–750 Вт.

Отдельный термостат здесь не понадобится — баня уже греет сама. Для отгонки и вакуумной дистилляции к реактору добавляют мембранный насос KADAMM НС и контроллер ВА; что выбрать под объём, смотрите в таблице «Что нужно к реактору», а полную линейку — в разделе «Насосы вакуумные мембранные».

Кому подходит

Серия РЕА-О 10–100 л нужна, когда партия доросла до десятков литров, тепло в процесс подводится, а рубашечный сосуд с термостатом не окупаются. Ниже — участки и задачи, где укрупнённый однослойный реактор уместнее соседних серий:

Опытно-промышленное производствоПартии 5–65 л по отработанной методике; для помещений с ЛВЖ — исполнение Ex; колёсная рама, чтобы перекатывать реактор от вытяжки к сливу.

Масштабирование синтезаПереход с колбы 3–5 л на 10–50 л без смены схемы нагрева баней и оснастки — холодильник, воронка и PT100 остаются прежними.

Экстракты и настойкиРастительное сырьё экстрагируют горячим способом в объёме 20–100 л и затем в том же сосуде отгоняют растворитель под вакуумом.

Бытовая химия и косметикаКремовые основы, гели, мыльные массы, растворы ПАВ; загустители и порошки подают через порт твёрдой загрузки, мешалку не останавливая.

Полимерные и лакокрасочные лабораторииСмолы и полимеры растворяют на масляной бане при +120…+180 °C; вязкие среды перемешивает якорь с приводом до 200 Вт.

Регенерация растворителейВакуумная отгонка маточника или промывного растворителя объёмом в десятки литров — насос НС-МХ33–НС-МХ60, контроллер ВА-К.

Стеклянный реактор 10–100 л: как выбрать объём, решить вопрос с Ex и не ошибиться серией

Внутри карточки десять артикулов: их отличают объём, форма колбы, мощность мотора и взрывозащищённое исполнение. Если нужен иной способ нагрева или иная схема выгрузки, смотрите соседние карточки. Выберите подходящую строку, и она приведёт к типоразмеру или другой карточке.

Ваша задача	Подходит	Почему
Загрузки до 6.5 л: переход с настольного стекла	KADAMM РЕА-О10 →	Колба шаровой формы на 10 л, мотор 90 Вт, габарит 710×440×1900 мм, вес 42 кг; к ней подходит НС-МХ33.
Вязкие массы и порошки, загрузка 10–20 л	KADAMM РЕА-О20 / РЕА-О30 →	Сосуд-цилиндр с портом для сыпучих, мотор на 90 или 120 Вт; откачку ведут НС-МХ40 и НС-МХ60.
Смолы и полимерные растворы, загрузка 25–65 л	KADAMM РЕА-О50 / РЕА-О100 →	Моторы на 120 и 200 Вт, вес 85 и 110 кг, по высоте не более 2550 мм; объём 100 л откачивают НС-МП8/НС-МП10.
Горючие растворители там, где помещение отнесено к взрывоопасной зоне	KADAMM РЕА-О10Ex … РЕА-О100Ex →	Механика та же, а двигатель, преобразователь, контроллер и кабельные вводы взрывозащищённые; маркировку указывает паспорт.
Объём 10–100 л, греть до +180 °C без отдельного термостата, Ex по запросу	✓ Вы на странице KADAMM РЕА-О 10–100 л · текущая карточка	Колба в один слой стоит в PID-бане; горловин 6, мешалка 0–450 об/мин, разрежение до −0.098 МПа, тележка с колёсами.
Охлаждение, экзотермические реакции, кристаллизация, −80…+250 °C	KADAMM РЕА-Р 10–100 л →	Реактор с рубашкой под термостат ЦТ, сливным краном из PTFE внизу и Ex-вариантами; если холод нужен без запотевания стенок, берите трёхслойный РЕА-Т.
Кристаллы выгружают часто, а мыть надо, не разбирая	KADAMM РЕА-П 5–30 л →	Крышка поднимается штурвалом, колба поворачивается на 360°, нагрев через рубашку от термостата; объёмы крупнее закрывает РЕА-П 50–200 л .
Загрузка ниже 3 л либо выше 65 л	KADAMM РЕА-О 1–5 л / 150–200 л →	Мелкие партии ведут на настольных РЕА-О 1–5 л , крупные на пилотных 150–200 л (мотор 700–750 Вт, баня 10–12 кВт); щёлочи и HF требуют модели нержавеющие РЕА-Н.

Не знаете, что взять: 30 или 50 л, обычное или Ex-исполнение, баню или рубашку? Напишите на sales@bbrc.ru, какой растворитель, какая партия и к какому классу отнесено помещение, и мы соберём в одно предложение реактор, насос и контроллер.

Где применяется

Укрупнённый синтез с кипячением под обратным холодильникомЗагрузка 6–65 л, баня греет до +180 °C; жидкости подают капельной воронкой, сыпучие идут через порт твёрдой загрузки.

Вакуумная отгонка и упариваниеРазрежение достигает −0.098 МПа; откачку ведут НС-МХ33 (10 л) … НС-МП10 (100 л) под управлением ВА-К.

Экстракция при кипенииПолимеры и растительное сырьё обрабатывают кипящим растворителем, а конденсат стекает обратно из обратного холодильника.

Гомогенизация и растворениеПАВ, смолы, полимеры и основы кремов перемешивает якорь на 0–450 об/мин, проходящий вдоль прямой стенки сосуда-цилиндра.

ЛВЖ в зоне с опасностью взрываУ вариантов РЕА-О10Ex–О100Ex мотор, частотник, контроллер и кабельные вводы выполнены во взрывозащищённом исполнении.

Опытные партии до перехода на пилотЧто отработано на 10–100 л, без переделки нагрева переносится на KADAMM РЕА-О150/О200.

Конструктивные особенности

Баня до +180 °C на 3–8 кВт с PIDТеплоноситель: вода до +100 °C либо масло до +180 °C; ТЭН по типоразмеру на 3, 5 или 8 кВт; отдельный термостат не требуется.

Цилиндр начиная с 20 лСтекло 3.3; стенка прямая на всю высоту заполнения, сосуд глубоко сидит в бане; модель на 10 л комплектуется шаровой колбой.

6 горловин, одна из них под сыпучиеПод мотор, обратный холодильник, капельную воронку, гильзу с PT100, вакуумный штуцер и подачу порошка; крышку при этом не снимают.

Якорь, покрытый PTFEСтальной вал одет в оболочку из PTFE, лопасть идёт по контуру сосуда; по заказу ставят лопасти в несколько ярусов.

Мотор 90–200 Вт с частотным управлениемБесщёточный асинхронный двигатель на 0–450 об/мин, обороты и температура видны на цифровом табло; на 100 л ставят 200 Вт.

Ex доступен для любого объёмаМеханика остаётся прежней, а двигатель, частотник, контроллер и кабельные вводы меняются на взрывозащищённые.

Разрежение до −0.098 МПаPTFE-уплотнения выдерживают долгую отгонку; в крышке есть штуцер для подключения насоса и контроллера.

Тележка на тормозных колёсахИз нержавеющей стали; реактор весом 42–110 кг откатывают к вытяжке или к месту слива и ставят на стопор.

PT100 погружён в средуГильза в крышке меряет температуру самой реакционной массы; сигнал идёт на табло привода и на PID-регулятор бани.

Технические характеристики

Параметр	KADAMM РЕА-О10 KADAMM РЕА-О10Ex 10 л	KADAMM РЕА-О20 KADAMM РЕА-О20Ex 20 л	KADAMM РЕА-О30 KADAMM РЕА-О30Ex 30 л	KADAMM РЕА-О50 KADAMM РЕА-О50Ex 50 л	KADAMM РЕА-О100 KADAMM РЕА-О100Ex 100 л
Объём сосуда, л	10	20	30	50	100
Мощность привода мешалки	90 Вт	90 Вт	120 Вт	120 Вт	200 Вт
Горловин крышки	6	6	6	6	6
Габариты (Ш×Г×В), мм	710×440×1900	810×540×1960	750×590×2160	910×640×2130	900×770×2550
Масса, кг	42 (нетто)	48 (нетто)	58 (нетто)	85 (нетто)	110 (нетто)
Скорость перемешивания	0–450 об/мин, частотное регулирование
Нагрев	термостатируемая баня (вода/масло) с PID-регулятором, RT…+180 °C
Мощность нагрева бани	3 / 5 / 8 кВт по типоразмеру
Материал колбы	боросиликатное стекло GG3.3 (коэффициент расширения 3.3)
Остаточное давление	до −0.098 МПа (уплотнения PTFE)
Мешалка	якорная, нержавеющий вал в оболочке PTFE; многоярусные лопасти — опция
Датчик температуры	PT100
Привод	асинхронный двигатель, частотное регулирование, цифровая индикация
Рама	нержавеющая сталь; колёса с тормозом
Форма сосуда	шаровая (10 л) / цилиндрическая (20–100 л)
Питание	220 В, 50 Гц
Сертификация	CE, ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС)

Сведения приводит KADAMM как изготовитель. Где стоит «по типоразмеру», цифру подтвердит паспорт при заказе. Значения могут корректироваться; действующие записаны в паспорте конкретного прибора.

Стандарты, безопасность и документы

KADAMM РЕА-О 10–100 л относятся к электрооборудованию для лабораторий и опытных производств. Соответствие подтверждено по регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Выпуск идёт в системе менеджмента качества ISO 9001, на изделии стоит знак CE. В комплект документов входят паспорт, русскоязычное руководство по эксплуатации и декларация соответствия.

В вариантах KADAMM РЕА-О10Ex–О100Ex двигатель, частотник, контроллер и кабельные вводы взрывозащищённые; соответствие ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», маркировку Ex и допустимую категорию зоны указывают в паспорте на каждую поставку. Обычные модели ставят в рядовой лаборатории под зонт или в вытяжной шкаф. Со средой соприкасаются только PTFE и боросиликатное стекло 3.3, а работать с избыточным давлением реактор не может: под такие задачи есть автоклавы KADAMM РЕА-Д 10–50 л.

Электробезопасность : сеть 220 В, 50 Гц; ТЭН бани на 3–8 кВт подключают своей линией с автоматом и заземлением, рассчитанными на мощность типоразмера; схему уточняйте у менеджера.
Взрывозащита (Ex) : мотор, частотник, контроллер и кабельные вводы взрывозащищённые; вакуумный насос с контроллером либо берут в исполнении для зоны, либо выносят за её границу.
Термическая защита : уставка и показания на PID-регуляторе; если в бане масло до +180 °C, следят за уровнем, закрывают баню крышкой и ставят защиту от брызг; катить реактор можно лишь после остывания бани.
Вакуумная безопасность : атмосферу впускают исключительно через штатный кран; прежде чем откачивать, цилиндр проверяют на царапины и сколы.
Документы в поставке — прилагаются паспорт, руководство по эксплуатации и декларация соответствия ТР ТС, к Ex-исполнению — документы по взрывозащите; протоколы и сертификаты высылаются по запросу.

Объём и мощность бани под нужный типоразмер, класс защиты корпуса и полную Ex-маркировку взрывозащищённых вариантов указывают в паспорте на поставку; уточняйте у менеджера.

Вакуумный насос и контроллер: что докупить к реактору

Реактор — лишь стеклянный сосуд с мешалкой; нагрева, охлаждения и вакуума в нём нет. За температуру рубашки отвечает внешний термостат, за разрежение — вакуумный насос в паре с контроллером. Схема показывает подключения, а под ней даны три типовых комплекта с артикулами под объёмы этой карточки. Определите сценарий и оформите всё одной заявкой: по кнопке откроется конфигуратор, где на шаге «Комплект» эти позиции уже добавлены.

Комплект 1 — синтез с нагревом

Охлаждение не требуется: процесс протекает выше комнатной температуры, до +200…+300 °C.

Термостат

Нагревает теплоноситель, гонит его по рубашке реактора и поддерживает заданную температуру среды.

10 и 20 л: KADAMM ЦТ-Н20
30 и 50 л: KADAMM ЦТ-Н50
100 л: KADAMM ЦТ-Н100

Баня здесь открытая, нагрев до +300 °C. Нужен закрытый контур с пределом +200 °C — берите на объёмы 10 и 20 л модель KADAMM ЦТ-НЗ20,
на объёмы 30 и 50 л модель KADAMM ЦТ-НЗ50,
на объём 100 л модель KADAMM ЦТ-НЗ100.

Комплект 2 — нагрев и охлаждение

Кристаллизация, экзотермика, синтез при низких температурах — здесь тепло нужно и подводить, и отводить.

Криотермостат

Нагрев и охлаждение теплоносителя в рубашке, −80…+200 °C, выполняет один аппарат.

10 л: KADAMM ЦТ-К10-
20 л: KADAMM ЦТ-К20-
30 л: KADAMM ЦТ-К30-
50 л: KADAMM ЦТ-К50-
100 л: KADAMM ЦТ-К100-

Комплект 3: вакуумная экстракция и дистилляция

Сушка продукта прямо в реакторе, концентрирование, отгонка растворителя. Ставится в дополнение к комплекту 1 или 2.

Вакуумный насос

Даёт разрежение до −0.098 МПа; мембранное исполнение работает без масла и выдерживает пары растворителей.

10 л: KADAMM НС-МХ33
20 л: KADAMM НС-МХ40
30 и 50 л: KADAMM НС-МХ60
100 л: KADAMM НС-МП8

Когда требуется глубокий вакуум 0.6 мбар, ставят насос с проточной частью из PTFE: на объёмы 10 и 20 л модель KADAMM НС-МП2,
на объёмы 30 и 50 л модель KADAMM НС-МП4,
на объём 100 л модель KADAMM НС-МП10.

Контроллер вакуума

Удерживает установленное давление и выполняет пошаговую программу; без контроллера момент кипения приходится отслеживать самому.

KADAMM ВА-К (TFT 5″, 5 программ) или KADAMM ВА-К1 (сенсорный 4.3″)

Термостаты ЦТ-Н и ЦТ-К сопоставлены с объёмом реактора по паспортам серий, ЦТ-НЗ — по номиналу конкретной модели. Для криостатов ЦТ-О и вакуумных насосов KADAMM рекомендует подачу 20–40 л/мин и остаточное давление насоса ≤ 13 мбар. Глубину холода берут по нужной температуре рубашки плюс запас ≥ 10 °C. По теплоносителям и ловушке-конденсатору уточняйте у менеджера.

Заводские опции

Монтаж выполняется на заводе по заказу. Выберите нужные позиции в конфигураторе на шаге «Реакторы» ниже либо перечислите их в письме менеджеру.

Название	Описание
Многоярусная мешалка	Если столб жидкости высокий или среда вязкая, на вал ставят добавочные лопасти.
Исполнение под заказ	Другая конфигурация горловин, бани и колбы — в рамках серии.

Аксессуары и комплектующие

Под объёмы этой карточки подобраны термостаты, криостаты, вакуумные насосы и контроллер. В комплект они не входят: выберите их на шаге «Комплект» в конфигураторе ниже либо перечислите в заявке. Лопасти мешалок, уплотнения и запасные колбы поставляем под заказ — уточняйте у менеджера.

Вакуумные насосы · 7 позицийразвернуть / свернуть

Артикул	Описание
KADAMM НС-МХ33	Химстойкий мембранный насос — даёт 33 л/мин и опускает давление до 7 мбар; детали, контактирующие с газом, стойки к химии под 10 л
KADAMM НС-МП2	Мембранный насос с PTFE — 2 м³/ч, разрежение до 0.6 мбар, все проточные детали из PTFE под 10, 20 л
KADAMM НС-МХ40	Химстойкий мембранный насос — производительность 38–40 л/мин, предел 8 мбар; поставляется в варианте с вакуумным контроллером под 20 л
KADAMM НС-МХ60	Химстойкий мембранный насос — даёт 60 л/мин и опускает давление до 7 мбар; детали, контактирующие с газом, стойки к химии под 30, 50 л
KADAMM НС-МП4	Мембранный насос с PTFE — 4 м³/ч, разрежение до 0.6 мбар, все проточные детали из PTFE под 30, 50 л
KADAMM НС-МП8	Мембранный насос с PTFE — 8 м³/ч, разрежение до 0.6 мбар, все проточные детали из PTFE под 100 л
KADAMM НС-МП10	Насос мембранный PTFE — проточная часть из PTFE, 10 м³/ч, разрежение до 0.6 мбар остаточного давления для 100 л

Контроллер вакуума · 2 позицииразвернуть / свернуть

Артикул	Описание
KADAMM ВА-К	Контроллер вакуума — диапазон 1–1000 мбар, 5 программ, экран TFT на 5 дюймов
KADAMM ВА-К1	Контроллер вакуума — управление через сенсорную панель 4.3 дюйма, рабочий диапазон 0–1013 мбар

Конфигуратор заказа

Отметьте модели, задайте количество — спецификация для заявки сформируется сама.

Шаг 1 — Позиции

Как выбрать исполнение, объём и количество

Шаг 2 — Спецификация

Перечень выбранных позиций: распечатать или сохранить как PDF

Шаг 3 — Заявка

Готовый список на sales@bbrc.ru

Запуск и монтаж оборудования

Реактор на 10–100 л приходит собранным на колёсной раме. Снаружи к нему подводят питание бани, воду для обратного холодильника и, если планируется отгонка, насос с контроллером. Первый пуск обычного и Ex-варианта идёт по одной схеме, только у Ex сверх того проверяют заземление и документы по взрывозащите:

Подготовка места
Пол ровный; потолок выше реактора с запасом (10 л — 1900 мм, 20 л — 1960, 30 л — 2160, 50 л — 2130, 100 л — 2550 мм) и с местом, чтобы снять холодильник. Рама занимает от 710×440 до 910×770 мм, над крышкой нужен вытяжной зонт. Питание 220 В по отдельной линии с автоматом и заземлением под баню 3–8 кВт.

Распаковка и осмотр
Уберите транспортные крепления с привода и сосуда, осмотрите колбу, крышку, воронку, холодильник и PTFE-уплотнения, по паспорту сверьте типоразмер и вариант (стандарт/Ex). Реактор весит 42–110 кг: перемещают его на колёсах, а поднимают только за раму.

Установка сосуда
Колбу ставят в держатели над баней и подбирают высоту, при которой дно не достаёт до ТЭНа; крышку кладут на уплотнение PTFE, ничем не смазывая. Вал выставляют по центру, чтобы якорь не цеплял стенку цилиндра.

Оснастка шести горловин
Сверху над сосудом ставят обратный холодильник; в боковые горловины идут воронка и гильза с PT100; на вакуумный порт сажают шланг насоса или кран напуска; порт для сыпучих глушат пробкой с уплотнением.

Заполнение бани
В баню с опущенным в неё пустым сосудом наливают дистиллят (до +100 °C) либо масло (до +180 °C) до отметки из руководства, иначе в работе она перельётся. У моделей 50–100 л бани большие, их заполняют шлангом или через воронку, а сливают так, как указано в руководстве.

Подключение холодильника и вакуума
Охлаждающую воду в холодильник подают снизу вверх. Насос берут под объём: KADAMM НС-МХ33 (10 л), НС-МХ40 (20 л), НС-МХ60 (30, 50 л), НС-МП8/НС-МП10 (100 л), включают через ВА-К с ловушкой ВА-Л, выхлоп выводят в вытяжку. В Ex-варианте насос и контроллер либо выполнены для зоны, либо стоят вне её.

Пробный пуск без продукта
На 50–100 об/мин проверяют, как сидит вал и нет ли биения; баню греют до +50 °C и смотрят, откликается ли PT100 при пустой колбе. Вакуумный тест: откачать, отсечь насос и 1–2 минуты следить за давлением; если оно растёт, негерметичны уплотнение крышки или пробка порта для сыпучих.

Первая загрузка
Заполнять не выше 2/3 объёма, а если среда пенится, то наполовину; сыпучие подавать через порт твёрдой загрузки, жидкости через воронку. Ещё до нагрева поставить колёса на тормоз. После окончания: уменьшить уставку, дать остыть, впустить атмосферу и выгрузить.

Обслуживание в процессе эксплуатации

Баня : воду меняют, когда появился налёт, масло меняют по регламенту, следя за уровнем; абразивы для чистки не применяют; перекатывают реактор только на остывшей бане, а стоит он на тормозе.
Уплотнения PTFE : проверяют всякий раз, когда снимают крышку или пробку загрузочного порта; если давление плывёт, меняют; без смазки.
Сосуд : моют средствами для лабораторной посуды; на цилиндре смотрят, нет ли царапин на стенке и сколов на фланце; колбу с повреждениями под вакуум не ставят.
Привод и Ex-электрика : решётки вентиляции держат чистыми; в Ex-варианте заземление и кабельные вводы проверяют по регламенту, корпуса вскрывает лишь сервис.
Насос и контроллер : клапаны и мембрану обслуживают по руководству к насосу; если откачивали кислые пары, насос продувают; ловушку ВА-Л освобождают после каждой отгонки.

Преимущества серии

✓

Десятки литров, а термостат не нужен
Греет встроенная баня, поэтому на участке не будет ни термостата, ни шлангов с теплоносителем и протечек из них; достаточно розетки и воды для холодильника.

✓

Десять артикулов на пять объёмов
Объёмы 10, 20, 30, 50 и 100 л, каждый в обычном и Ex-варианте; крышка и управление общие, так что отработанную методику легко перенести на другой объём.

✓

Сыпучие подаются на ходу
Соли, наполнители и катализатор засыпают через порт твёрдой загрузки прямо в работающий реактор; крышку снимать не приходится.

✓

Не шар, а цилиндр
Начиная с 20 л колба цилиндрическая: она ниже, сидит в бане глубже, а якорь промешивает её равномерно на всю высоту.

✓

Ex на той же платформе
Ex-вариант сохраняет стекло, баню, мешалку и габариты, так что для работы во взрывоопасной зоне не нужно менять ни методику, ни оснастку.

✓

Реактор, он же куб отгонки
При разрежении −0.098 МПа и насосах НС-МХ33–НС-МП10 растворитель из 10–100 л отгоняют прямо в реакторе, продукт никуда не перекачивают.

✓

Мобильность на участке
На колёсах с тормозами реактор весом до 110 кг катит один оператор и стопорит у вытяжки.

Серии реакторов KADAMM

Параметр	KADAMM РЕА-О 10–100 л	KADAMM РЕА-О 1–5 л	KADAMM РЕА-О 150–200 л	KADAMM РЕА-Р 10–100 л
Тип	однослойный, нагрев баней	однослойный, нагрев баней	однослойный, нагрев баней	рубашечный, укрупнённый
Температура / объём	10–100 л · баня до 180 °C	1–5 л · баня до 180 °C	150–200 л · баня до 180 °C	10–100 л · −80…+250 °C
Исполнения	стандартное / Ex	стандартное	стандартное / Ex	стандартное / Ex
Привод и особенности	0–450 об/мин · баня с PID	0–800 об/мин · баня с PID	0–450 об/мин · баня 10–12 кВт	0–450 об/мин · рама на колёсах
Карточка серии	← Вы здесь	Открыть	Открыть	Открыть

Сложно определиться с исполнением или объёмом? Опишите процесс в письме на sales@bbrc.ru — одним предложением пришлём реактор вместе с термостатом и вакуумной обвязкой.

Часто задаваемые вопросы

Если процесс требует подводить тепло (экстракция, растворение, синтез с кипячением под холодильником, вакуумная отгонка), подойдёт однослойный KADAMM РЕА-О. Его греет PID-баня до +180 °C, термостат со шлангами и теплоносителем не нужен, поэтому на участке он занимает заметно меньше места и требует меньше обвязки.

Экзотермика, кристаллизация с охлаждением, режимы ниже 0 °C или жёсткое удержание температуры в десятках литров требуют рубашечного KADAMM РЕА-Р 10–100 л в паре с термостатом ЦТ на −80…+250 °C: рубашка снимает тепло так же быстро, как его подаёт. У 50 л жидкости большая тепловая инерция, и в однослойном реакторе ей можно противопоставить лишь более медленное дозирование.

Методику переносить заново не придётся: KADAMM РЕА-О10Ex–О100Ex сохраняют стекло, баню, мешалку, крышку, скорость 0–450 об/мин и габариты стандартной модели того же объёма. Меняется только электрика — двигатель мешалки, частотный преобразователь, контроллер и кабельные вводы выполнены во взрывозащищённом варианте.

Сверить реактор с классом своего помещения стоит ещё до заказа: маркировку взрывозащиты, категорию зоны и подтверждение по ТР ТС 012/2011 даёт паспорт конкретной поставки, их можно запросить у менеджера. Вакуумный насос и контроллер либо берут в исполнении для этой зоны, либо размещают вне её.

В зависимости от типоразмера баня комплектуется нагревателем на 3, 5 или 8 кВт. Какой из них стоит на конкретном объёме, указано в паспорте — при заказе это уточнит менеджер. Общее правило простое: мощность растёт вместе с сосудом, наибольшая — у 100 л.

Мощность определяет и требования к электросети. Для нагревателя 8 кВт при 220 В электрик рассчитывает выделенную линию с автоматом и заземлением. Схема подключения и требования к проводке выдаются по запросу вместе с паспортом.

Сосуд заполняют максимум на 2/3 номинала, то есть до 6.5 л в KADAMM РЕА-О10, до 13 л в РЕА-О20, до 20 л в РЕА-О30, до 33 л в РЕА-О50 и до 65 л в РЕА-О100. Если среда пенится, выделяет газ или бурно кипит, загрузку снижают примерно до половины: 5, 10, 15, 25 и 50 л соответственно.

Для вязких сред нужен момент с запасом. Привод на 30 и 50 л имеет 120 Вт, на 100 л — 200 Вт, поэтому партию смол или полимерных растворов в 12 л лучше вести в 30 л со 120 Вт, а не в 20 л с 90 Вт. Если партия от 65 л, смотрите KADAMM РЕА-О 150–200 л.

Через капельную воронку подают только жидкости — соль, порошок, катализатор или наполнитель в неё не пройдут. Для сыпучего сырья служит шестая горловина крышки с широким проходом: компоненты засыпают прямо в работающий реактор, мешалку не останавливают, крышку не открывают.

На объёмах 20–100 л это существенно: крышку вместе с холодильником и воронкой на сосуде высотой 2 м снимают вдвоём. Порт же закрыт пробкой с уплотнением PTFE и не нарушает вакуум. Настольные модели 1–5 л обходятся пятью горловинами, такого порта у них нет.

Насос выбирают под объём сосуда. На 10 л подойдёт KADAMM НС-МХ33 (33 л/мин, до 7 мбар), на 20 л — НС-МХ40 (38–40 л/мин, 8 мбар), а 30 и 50 л обслуживает НС-МХ60 (60 л/мин, до 7 мбар). Реактору на 100 л требуются агрегаты с проточной частью PTFE — НС-МП8 (8 м³/ч) либо НС-МП10 (10 м³/ч), остаточное давление до 0.6 мбар. Когда растворитель высококипящий, их же, как и НС-МП2 с НС-МП4, ставят и на реакторы поменьше.

Для стабилизации давления служит контроллер KADAMM ВА-К (1–1000 мбар, 5 программ) либо ВА-К1, у которого сенсорная панель. Ловушка-конденсатор ВА-Л (под заказ) встаёт на линии от реактора к насосу. Термостат в этой схеме не требуется; собранные комплекты перечислены в таблице «Что нужно к реактору».

На объёмах до 10 л шар выигрывает: его проще изготовить, он прочнее, держит вакуум и прогревается равномерно со всех сторон. Начиная с 20 л сфера выходит чересчур широкой, поднимается высоко над баней, а выгружать продукт со сферического дна неудобно.

При равном объёме цилиндр получается ниже и сидит в бане глубже, а якорная мешалка проходит вдоль прямой стенки на всю высоту загрузки. Если нужно выгружать кристаллы и мыть сосуд без разборки, подойдёт KADAMM РЕА-П : у него крышка поднимается, сосуд поворачивается, нагрев — через рубашку от термостата.

Что приходит в поставке: стеклянный сосуд, крышка с 6 горловинами, PID-баня, колёсная рама с тормозами, мотор с частотным регулированием, якорь в оболочке PTFE, обратный холодильник, капельная воронка, термодатчик PT100, набор уплотнений, паспорт и руководство по эксплуатации. Ex-версия дополнительно имеет взрывозащищённую электрическую часть с документацией на неё.

В комплект не входят и заказываются отдельно: насос, контроллер и ловушка для вакуумной отгонки, термомасло для работы выше +100 °C, многоярусные лопасти. Сменные сосуды, мешалки и уплотнения поставляются под заказ, по срокам — к менеджеру.

Комплект поставки и гарантия

Комплект поставки

✓ Поставляется собранным: рама, баня, крышка и колба
✓ Мешалка с приводом и частотным регулированием
✓ Якорная мешалка PTFE
✓ Капельная воронка и обратный холодильник
✓ Датчик PT100, комплект уплотнений
✓ Руководство по эксплуатации и паспорт изделия

Гарантия и документы

✓ Гарантийное и постгарантийное обслуживание
✓ Гарантийный срок и условия — у менеджера

Поставка и сервис

Поставка

Доставка по всей России

Сроки уточняйте у менеджера

Документация

Полный комплект

Сертификаты соответствия, паспорт и руководство по эксплуатации

Сервис

Поддержка и ЗИП

Под заказ: ЗИП, уплотнения, запасные колбы и якоря для мешалок

Полезные статьи

Как выбрать лабораторный реактор

Как выбирать: объём, корпус, привод и обвязка

Однослойный или рубашечный реактор

В чём разница и какой вариант подойдёт вам

Подбор термостата под реактор

Подбор жидкостного термостата: объём и температурный диапазон

Обвязка лабораторного реактора

Полная схема: ловушка, вакуумный насос и термостат

* Изображения на сайте могут не совпадать с внешним видом прибора: он меняется с типоразмером, конфигурацией и комплектацией. От исполнения зависят и характеристики, и состав поставки (объём сосуда, контроллер, привод, штуцеры) — точные значения приведены в таблице «Технические характеристики».

** Производитель вправе без предварительного уведомления менять комплектацию и технические характеристики. Текущие данные сообщит менеджер.

Купить KADAMM РЕА-О 10–100 л

Подберём конфигурацию, обсудим сроки поставки и пришлём коммерческое предложение.

Запросить цену →

Конфигуратор РЕА-О 10–100 л

Реактор · Опции · Комплект · Заявка

Поставляем KADAMM РЕА-О — Стеклянные реакторы однослойные с баней 10–100 л под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

Все товары KADAMM Другие модели в категории: Реакторы лабораторные

Цена по запросу

Добавить в корзину
