KADAMM РЕА-О — Стеклянные реакторы однослойные с баней 150–200 л

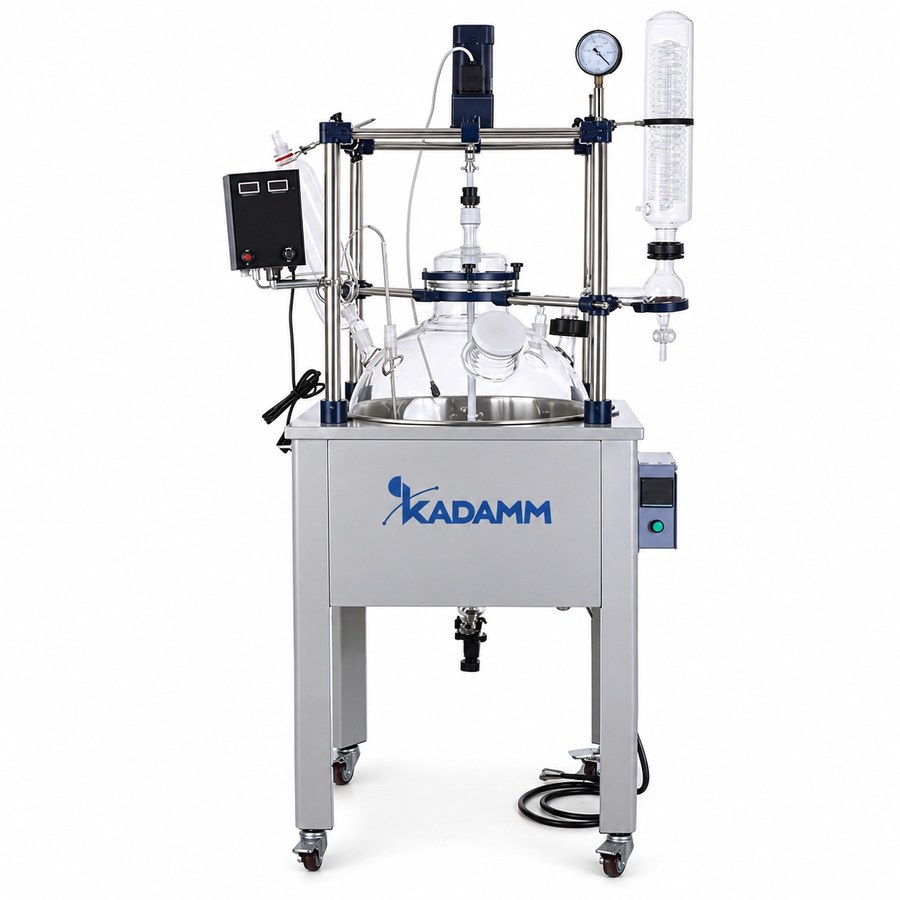

В карточке KADAMM РЕА-О 150–200 л собраны два однослойных стеклянных реактора пилотного масштаба со встроенной баней: KADAMM РЕА-О150 (привод 700 Вт, баня 10 кВт) и KADAMM РЕА-О200 (привод 750 Вт, баня 12 кВт); каждый выпускается обычным и во взрывозащищённом исполнении Ex. Нагрев сосуда из боросиликатного стекла 3.3 идёт через баню с PID-регулятором: на воде до +100 °C, на термомасле до +180 °C, без внешнего термостата. Крышка имеет 6 горловин, среди них порт твёрдой загрузки; якорная мешалка вращается на 0–450 об/мин, уплотнения PTFE держат вакуум до −0.098 МПа, рама из нержавеющей стали стоит на колёсах с тормозом. Серия РЕА-О здесь заканчивается: за цикл загружают до 130 л, а схема нагрева та же, что у настольной колбы на 1 л, — процесс масштабируют, оставаясь в стекле и не переходя на металл.

Два типоразмера: 150 и 200 л

KADAMM РЕА-О150: мешалку крутит привод 700 Вт, баню греет нагреватель 10 кВт, рама занимает 1280×850 мм (высоту уточняйте у менеджера, она в паспорте), масса нетто 150 кг. KADAMM РЕА-О200: привод 750 Вт, баня 12 кВт, габариты 1250×930×2800 мм, 178 кг. У обоих 6 горловин, 0–450 об/мин с цифровой индикацией, PT100 погружён в среду, контактные материалы — стекло 3.3 и PTFE, питание 220 В, 50 Гц. Сосуд шаровой или цилиндрический в зависимости от типоразмера; точная форма — по паспорту. Механика KADAMM РЕА-О150Ex и РЕА-О200Ex та же, что у стандартных, разница только в электрике: двигатель, частотный преобразователь, контроллер и кабельные вводы взрывозащищённые.

Зачем на 150–200 л нужны мотор 700–750 Вт и нагреватель 10–12 кВт

Привод тут в 3.5 раза мощнее, чем у моделей 10–100 л, где он не выше 200 Вт. Дело в моменте на якоре: сопротивление увеличивается с диаметром лопасти и высотой жидкости, и в сосуде на 200 л мешалка увлекает десятки килограммов вязкой массы. Частотно-регулируемый двигатель на 700–750 Вт стартует плавно, не дёргая стекло, и не теряет оборотов, когда при остывании или полимеризации среда загустевает. Вторая проблема — сколько ждать выхода на режим, и её снимает баня 10–12 кВт: для нагрева 130 л на 100 °C требуется около 15 кВт·ч, так что с учётом потерь с открытой поверхности на это уходят часы, а не смена. PID-регулятор подводит баню к уставке без перерегулирования, а PT100 в термогильзе измеряет именно среду, не теплоноситель. Сеть по паспорту — 220 В, 50 Гц; линию и защиту для нагревателя 10–12 кВт проектирует электрик, схема подключения — у менеджера.

Пилотный масштаб: от лабораторной колбы к 200 л без смены стекла

Прозрачный сосуд на 150–200 л ценен тем, что пилотную партию можно вести под тем же визуальным контролем, что и в лабораторной колбе: кипение, пена, осадок, расслоение фаз и окраска видны глазом. Процесс, отлаженный на KADAMM РЕА-О5 или РЕА-О50, переходит на 150–200 л с прежней оснасткой — обратным холодильником, капельной воронкой, портом твёрдой загрузки, PT100 — и тем же нагревом от бани. Контактные материалы остаются прежними, стекло 3.3 и PTFE, так что лабораторные результаты по стойкости и чистоте продукта сохраняют силу. Когда стекло не выдерживает давления или ударных нагрузок процесса, переходят на нержавеющие KADAMM РЕА-Н 50–300 л : рубашка на −120…+260 °C, давление до +0.3 МПа.

Ex-исполнение на пилотном участке

При партии растворителя в 130 л помещение в большинстве случаев попадает во взрывоопасную зону. Для таких участков сделаны KADAMM РЕА-О150Ex и РЕА-О200Ex: стекло, баня, мешалка и габариты прежние, а двигатель мешалки, частотный преобразователь, контроллер и кабельные вводы — во взрывозащищённом исполнении. Маркировку взрывозащиты, категорию зоны и подтверждение по ТР ТС 012/2011 содержит паспорт конкретной поставки — запросите их у менеджера заранее. Вакуумный насос с контроллером либо берут в исполнении для зоны, либо выносят наружу и ведут к реактору вакуумную линию через ловушку.

Сколько загружать, чем откачивать и что подключить на 150–200 л

Загрузку ограничивают 2/3 номинала: в KADAMM РЕА-О150 — до 100 л, в РЕА-О200 — до 130 л; если среда пенится, газит или бурно кипит, берут около половины — 75 и 100 л. Отгонку и концентрирование под вакуумом ведут насосом с проточной частью PTFE KADAMM НС-МП10 (10 м³/ч) или НС-МП16 (16 м³/ч), остаточное давление до 0.6 мбар, с контроллером KADAMM ВА-К или ВА-К1; ловушку-конденсатор ВА-Л поставляют под заказ. Охлаждать баня не умеет, поэтому экзотермика, кристаллизация на охлаждении и режимы ниже 0 °C — это рубашечный KADAMM РЕА-Р 150–200 л с термостатом ЦТ на −80…+250 °C, подающей ёмкостью и приёмной колбой по 10 л; выгрузку кристаллов поворотом сосуда даёт KADAMM РЕА-П 50–200 л. Для партий до 65 л — карточка KADAMM РЕА-О 10–100 л.

Реакторы KADAMM РЕА-О 150–200 л относятся к опытно-промышленному электрооборудованию. Их соответствие подтверждено по регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Выпуск идёт в рамках системы качества ISO 9001, на изделии стоит маркировка CE. В комплект документов входят декларация соответствия, паспорт и руководство по эксплуатации на русском языке.

В KADAMM РЕА-О150Ex и РЕА-О200Ex ставятся взрывозащищённые контроллер, частотный преобразователь, двигатель и кабельные вводы; маркировку взрывозащиты и подтверждение по ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» содержит паспорт на каждую поставку. Среда соприкасается только с PTFE и боросиликатным стеклом 3.3. Работать реактор может под вакуумом или при атмосферном давлении, а избыточного давления он не допускает — под такие режимы есть нержавеющие KADAMM РЕА-Н (до +0.3 МПа) и автоклавы KADAMM РЕА-Д.

• Электробезопасность — сеть 220 В, 50 Гц согласно паспорту; под нагреватель 10–12 кВт и привод 700–750 Вт тянут отдельную линию, автомат и заземление считает электрик; схему подключения уточняйте у менеджера.
• Взрывозащита (Ex) — кабельные вводы, контроллер, преобразователь и двигатель взрывозащищённые; вакуумный насос с контроллером ставят либо в зональном исполнении, либо за пределами зоны.
• Термическая защита — уставка и индикация на PID-регуляторе; если в бане масло до +180 °C, следите за уровнем и закрывайте баню крышкой; перекатывать реактор можно лишь на тормозе и после остывания бани.
• Механическая безопасность — при весе 150–178 кг и высоте до 2.8 м реактор ставят на ровный пол, колёса стопорят ещё до пуска, с крышкой работают два человека.
• Документы в поставке — прилагаются паспорт, руководство по эксплуатации и декларация соответствия ТР ТС, к Ex-исполнению — документы по взрывозащите; протоколы и сертификаты высылаются по запросу.

Полную маркировку взрывозащиты, класс защиты корпуса, объём бани, форму сосуда конкретного типоразмера и высоту РЕА-О150 указывает паспорт поставки — уточняйте у менеджера.

Реакторы 150–200 л приходят собранными на колёсной раме. Чтобы их запустить, понадобятся вода для обратного холодильника, питающая линия под баню 10–12 кВт, а если планируется отгонка — ещё насос и контроллер. Порядок первого пуска одинаков для Ex и обычного исполнения:

Обслуживание в процессе эксплуатации

• Баня 10–12 кВт — каждую смену смотрят уровень и вид теплоносителя; воду меняют, когда появился налёт, масло — по регламенту; абразивы при чистке не применяют.
• Уплотнения PTFE — осматривают всякий раз, как снимают крышку или пробку порта; если под вакуумом давление плывёт, меняют; без смазки.
• Сосуд — моют лабораторными моющими средствами, проверяют стенку на царапины, а фланец на сколы; если сосуд повреждён, его нельзя ни греть, ни вакуумировать.
• Привод 700–750 Вт — держат в чистоте решётки вентиляции, смотрят износ PTFE-оболочки вала; в Ex-исполнении заземление и вводы проверяют по регламенту, а вскрывает корпус только сервис.
• Насос НС-МП и контроллер — клапаны и мембрану обслуживают согласно руководству; после работы с кислыми парами насос продувают; ловушку опустошают по окончании каждой отгонки.
