KADAMM РЕА-ПТ — Стеклянные реакторы подъёмные трёхслойные 10–50 л

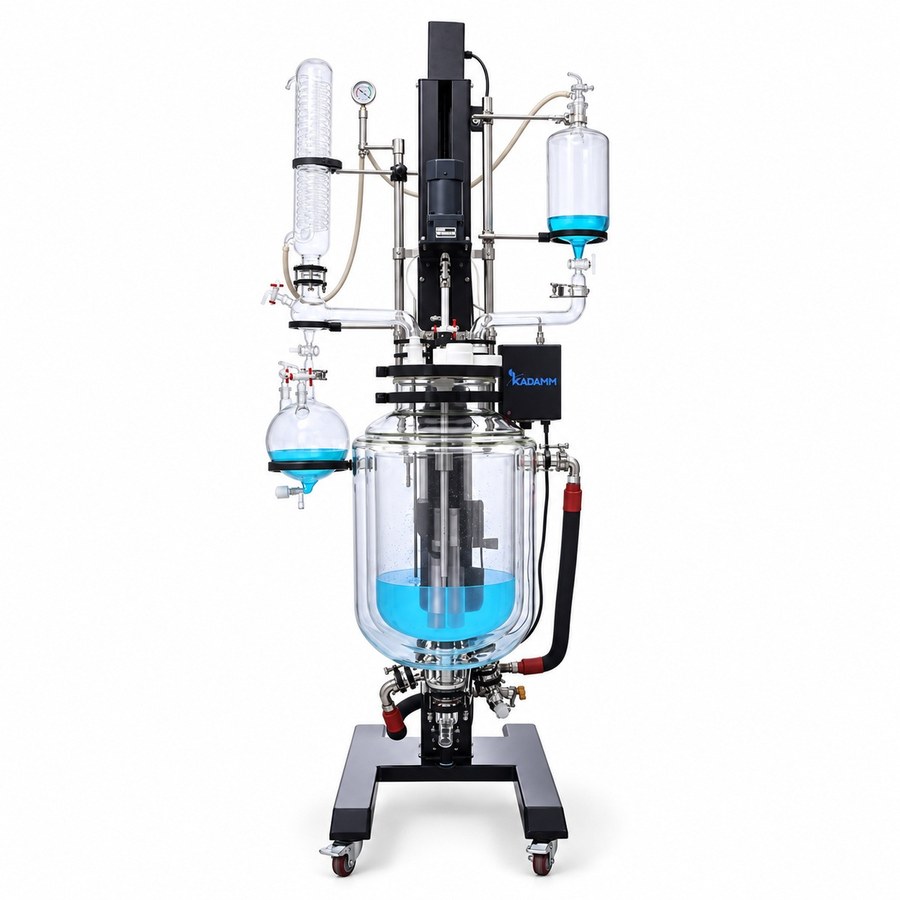

Ряд KADAMM РЕА-ПТ объединяет четыре стеклянных реактора на 10, 20, 30 и 50 л с подъёмной крышкой и трёхслойным сосудом. Здесь сведены вместе решения, которые обычно разнесены по разным сериям: вакуумированная наружная стенка — от трёхслойных РЕА-Т, подъём крышки и поворот сосуда — от двухслойных подъёмных РЕА-П. Теплоноситель во внутреннюю рубашку на 6–16 л подаёт внешний жидкостный термостат KADAMM ЦТ, рабочий интервал −80…+250 °C. Мешалку вращает частотный привод (0–450 об/мин); у крышки из цельного PTFE 6 горловин; в сосуде достигается до −0.098 МПа, вакуумметр поставляется в комплекте. Температуру измеряет датчик PT100 в гильзе PTFE с точностью ±1 °C. Рама — из нержавеющей стали и алюминиевого сплава, масса нетто в зависимости от типоразмера составляет от 131 до 172 кг.

Отличия моделей ряда: РЕА-ПТ10, ПТ20, ПТ30 и ПТ50 по габаритам и рубашке

У KADAMM РЕА-ПТ10 и РЕА-ПТ20 общая рама 750×850 мм и одна и та же рубашка 6 л, а отличаются они массой — 131 и 140 кг — и высотой: 2000–2450 и 2150–2700 мм (меньшее значение — с опущенной крышкой, большее — с поднятой). У KADAMM РЕА-ПТ30 рама прежняя, 750×850 мм, но рубашка уже 10 л, высота 2120–2800 мм, масса 142 кг. Крупнейший в ряду KADAMM РЕА-ПТ50 весит 172 кг, стоит на раме 900×1000 мм, его высота 2380–2950 мм, рубашка 16 л; диаметр сосуда изнутри 365 мм, по средней стенке 410 мм, по наружной 465 мм. Общее для всех четырёх: стекло GG-17, шесть горловин крышки, мешалка 0–450 об/мин, интервал −80…+250 °C с точностью ±1 °C, вакуум до −0.098 МПа. От объёма зависят лишь рубашка, габариты, масса и обвязка: термостат подбирают под объём рубашки, насос — под объём сосуда.

Для чего реактору одновременно вакуумная стенка и поднимаемая крышка

Если среда далеко от комнатной температуры, без третьей стенки не обойтись. На кристаллизации при −40…−80 °C двухслойный сосуд снаружи покрывается инеем, фронт кристаллизации за ним не разглядеть, а тепло помещения всё время уходит в рубашку и догружает криостат. На +200…+250 °C наружное стекло двухслойного реактора раскаляется, и работать около него без защиты нельзя. Вакуум в зазоре между рубашкой и наружной стенкой действует как у термоса: снаружи стекло держится около комнатной температуры, не запотевает и не обмерзает, а мощность термостата идёт в процесс, не на отопление лаборатории. Подъёмная крышка решает другую задачу. После глубокого охлаждения получаются плотные кристаллические массы, после горячей стадии — вязкие полимеры и смолы, и через нижний штуцер такие продукты не уходят. У РЕА-ПТ крышку поднимают вместе с приводом и мешалкой, сосуд поворачивают, и продукт выгружают сверху или выливают, наклонив сосуд; так же его моют между партиями, не разбирая стеклянный узел. Механизм подъёма и поворота — тот же, что у серии РЕА-П.

Комплект поставки и крышка PTFE с 6 горловинами

Крышку изготавливают целиком из PTFE: материал инертен к распространённым реагентам, а стеклянных шлифов, способных «прикипеть» после щелочных или полимеризующихся сред, в ней нет. У каждой из шести горловин своё назначение: привод мешалки; обратный холодильник, возвращающий конденсат при рефлюксе; капельная воронка для дозирования; вакуум-порт; термогильза с датчиком PT100; порт твёрдой загрузки, позволяющий засыпать реагенты и затравку, не снимая крышку. В поставку включены обратный холодильник, капельная воронка, вакуумметр, датчик температуры и набор уплотнений, так что докупается к реактору лишь внешняя обвязка. Уплотнения из PTFE и специальной резины стойки к растворителям, соединения быстроразъёмные, и стеклянные узлы для чистки разбирают без инструмента.

Подбор термостата, насоса и контроллера по типоразмеру

Температуру в рубашке задаёт внешний жидкостный термостат KADAMM ЦТ, который подбирают под объём рубашки и нужную температуру. У KADAMM РЕА-ПТ10 и ПТ20 рубашка 6 л. Для нагрева им подойдёт ЦТ-Н20 с открытой баней (до +300 °C, стабильность ±0.2 °C) либо закрытый ЦТ-НЗ20 до +200 °C; для нагрева и охлаждения — криотермостаты ЦТ-К10 и ЦТ-К20, верхний предел +200 °C, нижний −20, −40 или −80 °C, стабильность ±0.1 °C; для глубокого холода — криостаты ЦТ-О10 и ЦТ-О20. РЕА-ПТ30 и ПТ50 с рубашками 10 и 16 л комплектуют ЦТ-Н50 / ЦТ-НЗ50, криотермостатами ЦТ-К30 (−20 или −40 °C) и ЦТ-К50 (−20, −40, −80 °C), криостатами ЦТ-О30 и ЦТ-О50. Запас по глубине холода — не меньше 10 °C относительно температуры, которую должна держать рубашка. Вакуум даёт химстойкий мембранный насос с остаточным давлением 7–8 мбар: на 10 л — НС-МХ33, на 20 л — НС-МХ40, на 30 и 50 л — НС-МХ60. Если для высококипящих растворителей требуется глубокий вакуум, берут насосы с проточной частью из PTFE и остаточным давлением 0.6 мбар: НС-МП2 для 10–20 л, НС-МП4 для 30–50 л. Заданное давление поддерживает контроллер KADAMM ВА-К или ВА-К1, ловушка-конденсатор ВА-Л поставляется под заказ. Сочетания «типоразмер — обвязка» сведены в таблицу «Что нужно к реактору» и в шаг «Комплект» конфигуратора.

Выбор объёма и случаи, когда подходит соседняя серия

Стеклянный реактор загружают не больше чем на 2/3 номинала, а если идёт рефлюкс, вспенивание или активное газовыделение — примерно наполовину. На практике это значит: в KADAMM РЕА-ПТ10 партия до 6–7 л, в ПТ20 — до 13 л, в ПТ30 — до 20 л, в ПТ50 — до 33 л. Когда продукт без труда уходит через нижний слив и поднимать крышку незачем, подойдёт серия KADAMM РЕА-Т 10–100 л — у неё такой же трёхслойный сосуд и интервал −80…+250 °C, механика проще, а объёмы доходят до 100 л. Если же подъём и поворот нужны, но температуры процесса умеренные, хватит двухслойных KADAMM РЕА-П 5–30 л и РЕА-П 50–200 л — среди них есть и взрывозащищённые исполнения, и объёмы до 200 л. Если осадок после кристаллизации надо ещё и отфильтровать прямо в сосуде, обратите внимание на фильтр-реакторы KADAMM РЕА-К 10–100 л. РЕА-ПТ во взрывозащищённом исполнении делается под заказ — подробности у менеджера.

KADAMM РЕА-ПТ относятся к лабораторному электрооборудованию: для них подтверждено соответствие регламентам ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Реакторы маркируются CE и изготавливаются по системе менеджмента качества ISO 9001. В комплект документов входят декларация соответствия, паспорт и руководство по эксплуатации на русском языке.

Остаточное давление до −0.098 МПа и теплоноситель −80…+250 °C в рубашке выдерживает сосуд из боросиликатного стекла GG-17 (коэффициент расширения 3.3) с уплотнениями из PTFE и специальной резины. Стандартное исполнение ставится в обычной лаборатории. Для работы с ЛВЖ во взрывоопасной зоне взрывозащищённый вариант делают под заказ; маркировку взрывозащиты и соответствие ТР ТС 012/2011 подтверждает паспорт конкретной поставки — уточняйте у менеджера.

• Электробезопасность — сеть 220 В, 50 Гц; термостат и частотный привод мешалки включают в заземлённые розетки, каждый на своей линии.
• Термическая безопасность — вакуумная полость изолирует наружную стенку; горячими или холодными бывают шланги термостата и штуцеры рубашки, поэтому их покрывают теплоизоляцией и трогают только в перчатках.
• Вакуумная безопасность — полный вакуум выдерживают стекло GG-17 и уплотнения PTFE; атмосферу впускают штатным краном, разрежение контролируют по комплектному вакуумметру.
• Механическая безопасность — при массе 131–172 кг раму ставят на ровный пол; крышку в верхнем положении фиксируют прежде, чем работать в сосуде, а поворачивают сосуд лишь при стоящей мешалке.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Класс защиты, мощность привода мешалки и все опции, включая Ex, указаны в паспорте конкретной поставки — уточняйте у менеджера.

РЕА-ПТ приходят собранными на раме; чтобы начать работу, понадобятся подвод электропитания, термостат и вакуумный насос с контроллером. Первый пуск у всех четырёх типоразмеров проходит одинаково, разница только в массе и габаритах:

Обслуживание в процессе эксплуатации

• Стеклянный сосуд — перед каждой загрузкой все три стенки проверяют на сколы; моют обычными лабораторными средствами, пустой сосуд берегут от ударов и резкой смены температуры.
• Уплотнения вала и крышки — из PTFE и специальной резины; осматривают при каждой сборке и меняют, если давление на вакуумметре дрейфует; ЗИП — под заказ.
• Механизм поворота и подъёма — направляющие чистят и смазывают согласно руководству; фиксатор крышки в верхнем положении проверяют, прежде чем работать в сосуде.
• Шланги и рубашка — сменив теплоноситель, рубашку промывают; после каждого выхода на крайние температуры шланги и хомуты термостата проверяют, не текут ли.
• Вакуумметр и датчик PT100 — раз в квартал показания сравнивают с эталонным термометром и контроллером ВА-К; гильзу PTFE осматривают, нет ли повреждений.
