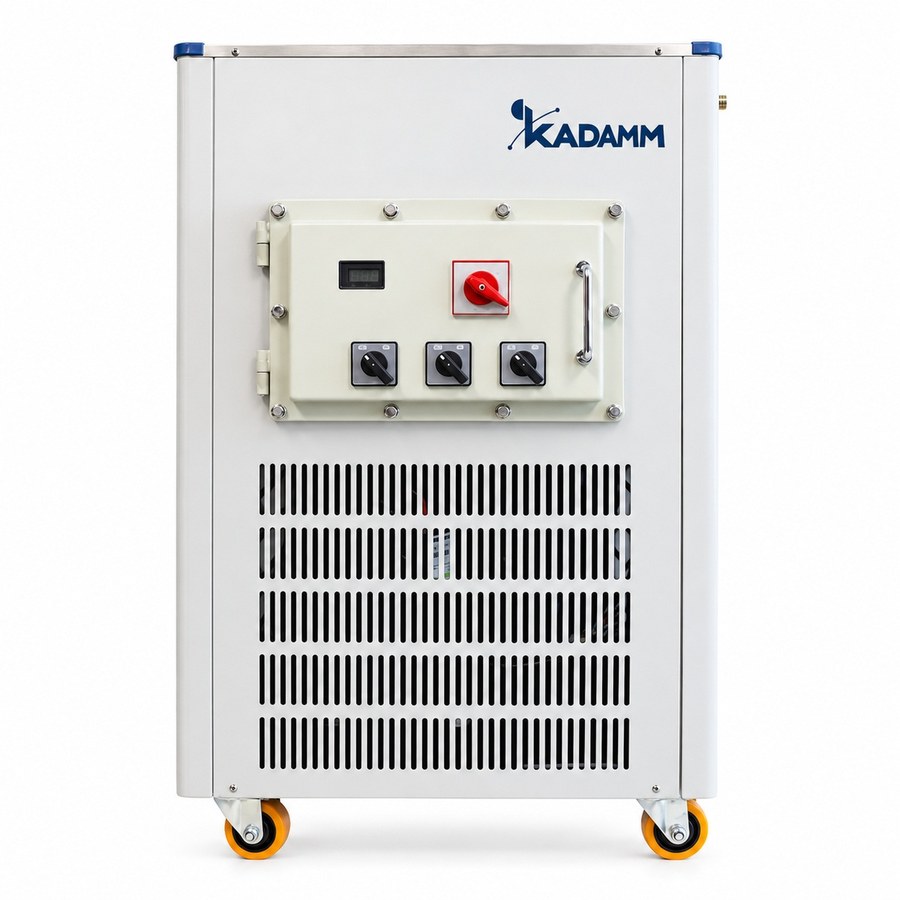

KADAMM ЦТ-О20 — Криостаты циркуляционные 20 л

Напольный криостат KADAMM ЦТ-О20 с открытой баней 20 л рассчитан на роторные испарители с колбой 20 л и стеклянные реакторы 10 и 20 л, у которых рубашка 8 л. С этого бака основной ряд получает в паспорте габариты всех исполнений и холодопроизводительность самого востребованного: ЦТ-О20-40 на R404A снимает 6972 Вт. Нагрева нет — микропроцессорный PID-регулятор с шагом индикации 0.1 °C держит температуру от комнатной и ниже, до предела исполнения. Насос даёт 20 л/мин и напор 4–6 м при давлении в контуре не выше 0.4 МПа. Карточка объединяет шесть вариантов: KADAMM ЦТ-О20-20, ЦТ-О20-30, ЦТ-О20-40, ЦТ-О20-60, ЦТ-О20-80 и ЦТ-О20-120. Глубин −10 и −25 °C, доступных для баков 5 и 10 л, здесь нет: укрупнённым колбам и реакторам такого малого запаса холода обычно не хватает.

Габариты ряда: 500×450×780 мм у младших, 1050×800×1000 мм у старшего

По габаритам видно, насколько увеличивается холодильная машина при углублении охлаждения. Одноступенчатые KADAMM ЦТ-О20-20 и ЦТ-О20-30 имеют размер 500×450×780 мм и работают от 220 В; ЦТ-О20-40 на 6972 Вт холода при том же питании 220 В занимает 580×450×880 мм. Двухступенчатые каскадные варианты −60 и −80 °C ощутимо больше — 850×700×980 и 880×700×1000 мм, напряжение у них 220 или 380 В согласно паспорту. Последний в ряду ЦТ-О20-120 с каскадом глубокого холода питается от 380 В и имеет размер 1050×800×1000 мм. Общими для всех шести остаются бак 20 л, насос 20 л/мин, напор 4–6 м и предельное давление 0.4 МПа, поэтому выбор глубины не меняет ни потребителя, ни штуцеры, ни шланги. Для всех исполнений, кроме ЦТ-О20-40, хладагент и холодопроизводительность приводятся в паспорте при заказе. В ряду есть и взрывозащищённый вариант бака 20 л — о его маркировке и составе спрашивайте менеджера.

Бак с запасом под рубашку 8 л реакторов 10 и 20 л

Оба реактора KADAMM РЕА-Р10 и РЕА-Р20 имеют рубашку на 8 л, и лист подбора KADAMM ставит к ним ЦТ-О20. Бак 20 л больше контура более чем в два раза: заполнив рубашку, открытая баня сохраняет высокий уровень, и при дозировании реагента тепловой буфер не «проседает». У реактора 20 л поверхность рубашки на единицу объёма среды меньше, чем у настольных колб, так что партия 10–13 л остывает до уставки дольше — ещё одна причина при одинаковой глубине предпочесть бак 20 л баку 10 л. Запас по глубине берут 10–20 °C к температуре среды: под реакцию при −20 °C подойдёт ЦТ-О20-40, при −50 °C — ЦТ-О20-80. Если партию на следующей стадии надо нагревать, криостат не годится — для реакторов 2–20 л предназначены криотермостаты KADAMM ЦТ-К 20–30 л , греющие до +200 °C.

Какие растворители потянут 6972 Вт холода на колбе 20 л

Когда испаритель KADAMM РИ-20 основного ряда работает с колбой 20 л, за час через конденсатор уходит столько пара, что выделяемая теплота считается в киловаттах; поэтому 6972 Вт у ЦТ-О20-40 — это не резерв, а цифра, от которой ведут расчёт. Глубина подбирается по тому же принципу: теплоноситель держат минимум на 10 °C холоднее, чем кипит растворитель при выбранном давлении. Для воды, этанола и ацетона с баней не выше +60 °C достаточно ЦТ-О20-20; под этилацетат, ацетонитрил, гексан и толуол берут ЦТ-О20-30; под дихлорметан, эфир и пентан — ЦТ-О20-40. Поскольку при быстрой отгонке с колбы 20 л рабочая точка под нагрузкой подходит к пределу ближе, чем на настольном приборе, здесь имеет смысл выбирать на ступень глубже. До −20…−30 °C в контур заливают водно-гликолевую смесь, холоднее — этанол или низкотемпературное силиконовое масло; в открытой бане 20 л масло удобнее: оно не улетучивается и не набирает влагу. Для отгонки исполнения −60, −80 и −120 °C избыточны — они рассчитаны на рубашки при −40…−70 °C, ловушки и криохимию.

Баня 20 л: самостоятельное рабочее место

Объёма бака 20 л хватает, чтобы параллельно с внешним контуром погружать в баню приёмные колбы, ловушки на линии вакуумного насоса и сосуды с образцами; штатная крышка уменьшает испарение и намерзание льда на поверхности. Распространена и схема, когда один криостат 20 л через тройники кормит двух потребителей поменьше — скажем, испаритель с колбой 10 л и ловушку; условие одно: общая нагрузка не выходит за холодопроизводительность, а шланги не настолько длинные, чтобы потерять напор 4–6 м. Тот же бак 20 л с датчиком PT100, компрессорами известных брендов и пределом −10…−40 °C есть в ряду 2 — KADAMM ЦТ-О ряд 2, 10–20 л — а в ряду 3 есть KADAMM ЦТ-О20-40.3 с ванной 21 л. Реакторам 30 л с рубашкой 9 л подойдёт KADAMM ЦТ-О30, колбам и реакторам 10 л — KADAMM ЦТ-О10.

Соответствие криостатов KADAMM ЦТ-О20 как лабораторного электрооборудования требованиям ЕАЭС подтверждено по двум регламентам — ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Производство сертифицировано по ISO 9001, приборы несут знак CE. Вместе с криостатом вы получаете паспорт, русскоязычное руководство по эксплуатации и декларацию соответствия.

Холод даёт герметичный компрессорный агрегат с воздушным охлаждением; он защищён от превышения давления, перегрева и перегрузки по току. ЦТ-О20-40 работает на R404A и выдаёт 6972 Вт. Контур теплоносителя выдерживает до 0.4 МПа. Взрывозащиты у стандартных исполнений нет, поэтому с этанолом в открытой бане работают только под крышкой и с вытяжкой. Для взрывоопасных зон в ряду есть Ex-исполнение бака 20 л: что в него входит, какая маркировка и какие документы его подтверждают, указывается в паспорте конкретной поставки — согласуйте это с менеджером до оформления заказа.

• Электробезопасность — версии на −20, −30 и −40 °C питаются от 220 В, 50 Гц; на −60 и −80 °C — от 220 или 380 В, как указано в паспорте; на −120 °C — только 380 В; автомат и линию выбирают по паспорту исполнения.
• Защиты холодильной машины — компрессор защищён по току и перегреву, контур — по давлению хладагента; выход за пределы вызывает сигнал тревоги.
• Гидравлика — рабочее давление контура не выше 0.4 МПа; хомуты, шланги и тройники выбирают с учётом температуры и давления, холодные участки обматывают изоляцией.
• Механика — напольные исполнения −60…−120 °C (корпус до 1050×800×1000 мм) ставят на ровный пол, оставляя зазор для обдува; переносят только без жидкости.
• Что входит в поставку — паспорт, руководство по эксплуатации и декларация соответствия ТР ТС; по запросу — сертификаты, протоколы и бумаги на Ex-исполнение.

Точность поддержания температуры, мощность насоса, масса, а также холодопроизводительность и хладагент всех исполнений, кроме ЦТ-О20-40, и комплектация Ex-исполнения указаны в паспорте каждого исполнения — спрашивайте менеджера.

Криостат на 20 л приходит собранным, его ставят на пол возле реактора или испарителя; для подключения понадобятся два шланга, теплоноситель, а если потребителей несколько — ещё тройники. Первый запуск одинаков у всех шести исполнений, разница только в размерах и электропитании:

Обслуживание в процессе эксплуатации

• Теплоноситель — уровень в открытой бане проверяют перед каждым включением; этанол и водно-гликолевые смеси впитывают влагу, их меняют с периодичностью из руководства.
• Конденсатор с воздушным охлаждением — решётку и рёбра регулярно очищают от пыли: при 6972 Вт загрязнённый конденсатор быстро отнимает глубину холода.
• Открытая баня и крышка — при работе с этанолом крышку держат закрытой; иней, наросший при глубоком холоде, снимают после оттаивания.
• Шланги, тройники, хомуты — на холоде смотрят, нет ли подтеков и трещин; потерявшие эластичность меняют.
• Компрессор — герметичного типа, в дозаправке не нуждается; если холод стал менее глубоким, обращайтесь в сервис KADAMM.
