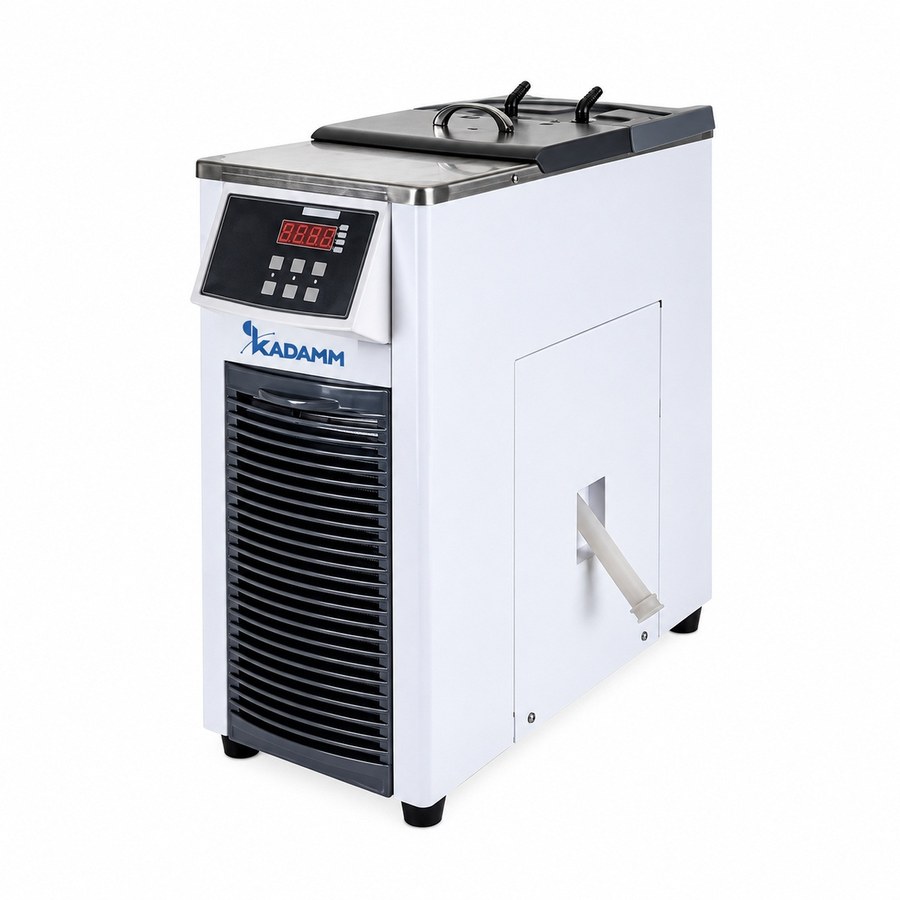

KADAMM ЦТ-О4 — Криостат компактный 4 л

Для рубашек реакторов и конденсаторов настольных роторных испарителей с колбой 1–2 л предназначен KADAMM ЦТ-О4-20 — компактный криостат, у которого открытая ванна вмещает 4 л. Габариты 520×250×560 мм позволяют поставить его на стол вплотную к испарителю; весит он 30 кг брутто и включается в розетку 220 В. Рабочий диапазон — от −20 °C до комнатной, точность поддержания ±0.1 °C задаёт датчик PT100. Холода при +20 °C — 450 Вт, у нижней границы — 260 Вт; хладагент R134A. Магнитный насос потребляет 10 Вт, качает 8–16 л/мин и создаёт напор 1.5–2.7 м; штуцеры — 12 мм. Ванна размером 220×155×120 мм сделана из нержавейки SUS304. Артикул в карточке один.

Габариты 520×250×560 мм: встаёт на стол возле испарителя

В серии ЦТ-О приборы от 5 л ставят на пол либо отдают им на столе около полуметра глубины. ЦТ-О4-20 занимает в ширину лишь 250 мм, поэтому помещается в вытяжном шкафу обычной глубины между испарителем и вакуумным насосом; ему хватает розетки 220 В — без отдельного стола и трёхфазной сети. Насос магнитный, сальника у него нет, так что протечек и смазки можно не опасаться. Потребляет он всего 10 Вт и теплоноситель практически не подогревает, что ощутимо, когда холод прибора составляет 260–450 Вт. Компрессор герметичный, с воздушным охлаждением, на R134A — дозаправлять его в работе не придётся; нужно лишь оставить зазор для обдува и держать решётку конденсатора чистой. Цифровой индикатор показывает уставку и текущую температуру с шагом 0.1 °C, а PID-регулятор по PT100 в ванне держит ±0.1 °C.

Сколько растворителя сконденсирует холод 450–260 Вт

Чтобы оценить, хватит ли криостата, его мощность сопоставляют с теплом конденсации растворителя при планируемом темпе отгонки; у настольного испарителя с колбой 1 л это обычно 0.5–1 л/ч. На 1 л/ч в контур уходит примерно 180–200 Вт от этанола, около 120 Вт от дихлорметана, около 150 Вт от ацетона и около 630 Вт от воды. Выходит, что ЦТ-О4-20 (холод 260–450 Вт, конденсатор при −10…−20 °C) без труда справляется с дихлорметаном, спиртами, ацетоном и этилацетатом на литровой колбе и с большей частью режимов на колбе 2 л; воду при бане +60 °C на предельной скорости он отгонит, но темп придётся ограничить. Под вакуумом дихлорметан и эфир конденсируются ниже нуля, и −20 °C даёт к ним требуемые 10 °C запаса. Если же колба 2 л загружена пентаном или эфиром полностью, запаса мало — в этом случае подойдёт ряд 5 л , где есть исполнения −30 и −40 °C. Запускайте криостат заранее: 4 л остывают до −20 °C быстро, однако холодным конденсатор должен стать раньше, чем в него пойдут пары.

Подача 8–16 л/мин, ванна размером 220×155×120 мм

Напора 1.5–2.7 м хватает на конденсатор испарителя, стоящего рядом на столе, а также на рубашку 0.4–0.5 л реакторов 1–2 л KADAMM РЕА-Р1 и РЕА-Р2. На штуцеры 12 мм надеваются штатные силиконовые шланги испарительных конденсаторов. Шланги делают как можно короче: при напоре 2 м любой лишний метр ощутимо урезает расход. Пока насос обслуживает внешний контур, ванну 220×155×120 мм из SUS304 можно использовать как небольшую холодильную баню и погружать туда пробирки, ловушку или приёмную колбу. На −20 °C заливают этанол либо смесь воды с гликолем — 4 л в ванну, плюс объём шлангов и конденсатора.

Где 4 л уже не хватает и какой прибор взять взамен

Для колбы 3–5 л или для эфира и пентана, которым нужно −30…−40 °C, подходит KADAMM ЦТ-О5 — восемь глубин холода, насос 20 л/мин; другой путь — ряд 2 KADAMM ЦТ-О.2 4.5–5 л с датчиком PT100 и исполнениями −10…−40 °C. Когда теплоноситель нельзя ни испарять, ни держать в контакте с воздухом, выбирают замкнутый контур: это KADAMM ЦТ-ОЗ-20 объёмом 4.5 л. Если рубашку реактора нужно не только охлаждать, но и греть, подойдёт компактный криотермостат KADAMM ЦТ-К6 : −20…+200 °C при стабильности ±0.03 °C. При отгонке лишь воды и спиртов на бане до +60 °C конденсатору достаточно +10…+15 °C — тогда выгоднее взять охладитель KADAMM ЦТ-ОП8 (вода +5…+40 °C, холод 1200 Вт). А без внешнего криостата обходится испаритель со своим холодом до −40 °C — KADAMM РИ-1К.

Для реактора термостат выбирают по объёму рубашки, для испарителя — по объёму колбы, см. лабораторные реакторы, реакторы из нержавеющей стали, роторные испарители. На шаге «Комплект» их конфигураторов термостат уже предусмотрен.

Как лабораторное электрооборудование, KADAMM ЦТ-О4-20 проходит подтверждение соответствия двум регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Маркировка — CE, производство ведётся в рамках системы менеджмента качества ISO 9001. Вместе с криостатом покупатель получает декларацию соответствия, паспорт и русскоязычное руководство по эксплуатации.

Внутри — герметичный холодильный агрегат на R134A: компрессор закрытого типа, конденсатор охлаждается воздухом; циркуляцию теплоносителя ведёт бессальниковый магнитный насос. Взрывозащиты у прибора нет, поэтому при отгонке ЛВЖ его размещают вне взрывоопасной зоны — в обычном помещении возле испарителя. Если в открытую ванну залит этанол, её закрывают крышкой.

• Электропитание — сеть 220 В, 50 Гц через заземлённую розетку; мощность потребления указана в паспорте прибора.
• Холодильный агрегат — контур на R134A герметичен, компрессор охлаждается воздухом; в ходе эксплуатации хладагент не доливают.
• Внешний контур — насос на магнитной муфте: 8–16 л/мин при напоре 1.5–2.7 м; присоединение — штуцеры 12 мм, шланги силиконовые на хомутах.
• Работа на холоде — к ванне при −20 °C прикасаются только в перчатках; при выборе этанола и водно-гликолевых смесей помнят, что они горючи и тянут влагу.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Класс защиты корпуса, масса нетто, мощность потребления и сколько выдерживать прибор после перевозки, указано в паспорте каждой поставки — эти данные уточняйте у менеджера.

Пуск ЦТ-О4-20 лаборатория выполняет сама примерно за час: криостат приходит собранным, остаётся подключить его к сети 220 В и двумя шлангами к рубашке или конденсатору. Рекомендуем такую последовательность первого запуска:

Обслуживание в процессе эксплуатации

• Обслуживание теплоносителя — следят за уровнем и за тем, сколько воды набрал этанол или гликолевая смесь; меняют в сроки из руководства; в простое ванну закрывают крышкой.
• Чистка решётки конденсатора — пыль с неё удаляют регулярно: запылённый конденсатор урезает 450 Вт холода и нагружает компрессор сверх нормы.
• Хомуты и шланги — осматривают перед каждым пуском, потерявшие эластичность меняют.
• Ванна из SUS304 — при замене теплоносителя её моют штатными лабораторными средствами, абразивы не применяют.
• Размораживание — если крышка ванны долго открыта, змеевик обрастает инеем; время от времени его оттаивают.
