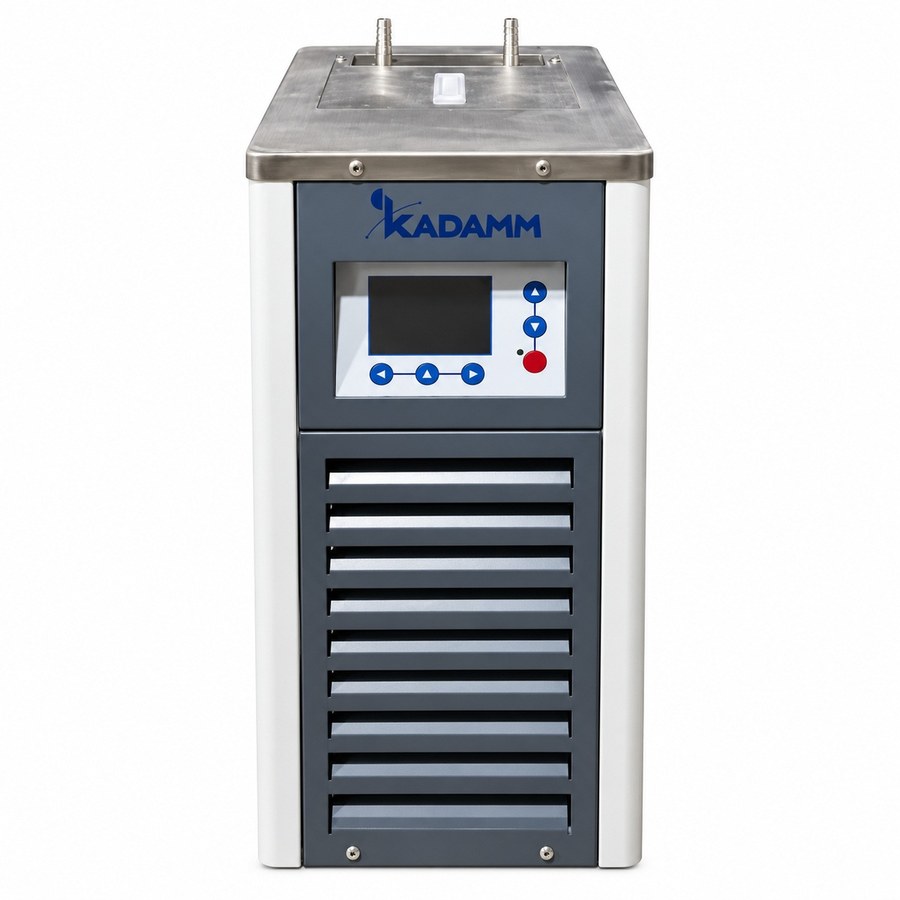

KADAMM ЦТ-ОЗ — Криостат замкнутого контура −20 °C, 4.5 л

KADAMM ЦТ-ОЗ-20 охлаждает до −20 °C конденсаторы настольных роторных испарителей и небольшие холодильники, работая по замкнутому контуру. Открытой ванны, как у других моделей серии ЦТ-О, здесь нет: теплоноситель хранится в закрытом баке на 4.5 л (рабочий объём 4 л), уходит насосом во внешний контур и возвращается, не соприкасаясь с воздухом помещения. Холода — 480 Вт при 0 °C и 350 Вт при −10 °C; хладагент R290, поршневой компрессор 475 Вт, от сети 220 В прибор берёт 500 Вт. Расход насоса — 16 л/мин на 50 Гц и 19 л/мин на 60 Гц, напор соответственно 2.7 м и 3.4 м. Температуру измеряет PT100, PID-регулятор удерживает её со стабильностью ±2 °C, а LCD показывает уставку и фактическое значение. Габариты 208×420×521 мм, масса около 30 кг: это самый узкий криостат KADAMM, и он умещается на одном столе между вакуумным насосом и испарителем.

Чем на деле отличается закрытый контур от бани с открытым зеркалом

Открытая баня криостата всё время контактирует с атмосферой, и это видно по теплоносителю. Спирт улетучивается: уровень снижается, в комнате пахнет этанолом, долив нужен раз в неделю. Смесь воды с гликолем ведёт себя противоположно — забирает из воздуха влагу, разбавляется, а холодные стенки обрастают инеем, ухудшая теплопередачу. ЦТ-ОЗ-20 устроен иначе: бак герметичен, поэтому теплоноситель не испаряется и не обводняется, инея нет, а заправки хватает на месяцы. Плюс к этому — безопасность (спиртовая жидкость закрыта от открытого огня, случайный толчок не приведёт к проливу) и габарит: горловина под погружение и глубокая ванна не требуются, так что корпус шириной всего 208 мм. Ограничение одно — внутрь ничего не погрузить, прибор обслуживает лишь внешний контур. Когда погружение всё же необходимо, подойдут криостаты с открытой баней KADAMM ЦТ-О.2 4.5–5 л либо компактная модель KADAMM ЦТ-О4-20.

Каким испарителям и растворителям достаточно 480 Вт на нуле (0 °C)

В паспорте холодопроизводительность дана в двух точках: 480 Вт при 0 °C и 350 Вт при −10 °C; по ним понятно, что к пределу −20 °C мощность продолжает снижаться. На эти значения можно опираться в расчёте. Для ориентира: когда настольный испаритель с колбой 1 л отгоняет около литра в час, его конденсатор снимает примерно 200 Вт на этаноле, около 120 Вт на дихлорметане и около 630 Вт на воде. Отсюда вывод: при −10 °C на уставке спирты, ацетон, этилацетат, ацетонитрил и толуол в колбах 0.5–2 л идут с запасом, вода — если не форсировать скорость. На −20 °C мощность падает ещё, и резерва хватает для дихлорметана, если отгонять малые объёмы без спешки. Пентан, эфир и дихлорметан в колбах 3–5 л требуют −30…−40 °C и мощности больше киловатта: это исполнения ЦТ-О5-30.2 и ЦТ-О5-40.2, описанные в карточке ЦТ-О.2 4.5–5 л. Для любого криостата уставку выбирают так, чтобы теплоноситель был холоднее точки конденсации растворителя при рабочем давлении хотя бы на 10 °C.

Как подключить настольный испаритель: штуцер 10×6 мм, циркуляция 16 л/мин

Насос даёт 16 л/мин при напоре 2.7 м, а от сети 60 Гц — 19 л/мин и 3.4 м. Этого достаточно для стеклянного змеевика конденсатора, установленного на одном столе с криостатом или немного выше: течение турбулентное, а стекло не нагружается избыточным давлением. На штуцер 10×6 мм надевается обычный силиконовый шланг, как у настольных испарителей. Подачу ведут в нижний патрубок конденсатора, возврат берут с верхнего — так поток идёт навстречу пару и выгоняет воздух из змеевика. Ниже 0 °C на шлангах оседает конденсат, поэтому их берут покороче и утепляют. Учтите, что конденсатор и шланги тоже заполняются: их объём отнимается от рабочих 4 л. Уровень в закрытом баке глазом не проверить, как в открытой ванне, поэтому заправляют строго по руководству, а после первого прогона насоса доливают.

Теплоноситель для закрытого бака

Если уставка не ниже −10 °C, хватит смеси воды с гликолем; при работе у границы −20 °C заливают этанол или более концентрированный гликоль. Спирт в герметичном баке не улетучивается, гликоль не набирает воду, и жидкость служит заметно дольше, чем в открытой бане, — менять её приходится скорее из-за загрязнения, чем из-за упавшей концентрации. Нержавеющий тракт устойчив и к спирту, и к гликолю. Нельзя лишь одно: работать на чистой воде с уставкой ниже 0 °C — она замёрзнет в насосе и змеевике конденсатора, и циркуляция встанет.

Что входит в карточку и в каких случаях выбрать соседние

Здесь представлен единственный артикул — KADAMM ЦТ-ОЗ-20. Его задача — охлаждать настольные испарители KADAMM РИ-1 и РИ-1П с колбами 0.5–2 л, а также малые холодильники и ловушки. Для погружения в открытую баню или для −30…−40 °C смотрите ряд 2 ЦТ-О.2 4.5–5 л; когда конденсатор нормально работает на воде +5…+40 °C и минус не требуется — охладители KADAMM ЦТ-ОП6 и ЦТ-ОП8; если вместе с холодом нужен и нагрев — компактные криотермостаты KADAMM ЦТ-К6.

Для реактора термостат выбирают по объёму рубашки, для испарителя — по объёму колбы, см. лабораторные реакторы, реакторы из нержавеющей стали, роторные испарители. На шаге «Комплект» их конфигураторов термостат уже предусмотрен.

KADAMM ЦТ-ОЗ-20 относится к лабораторному электрооборудованию. Его соответствие техническим регламентам ЕАЭС подтверждено: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Производство ведётся по системе менеджмента качества ISO 9001, на приборе стоит маркировка CE. В комплекте — паспорт, декларация соответствия и руководство по эксплуатации на русском языке.

Охлаждение даёт герметичный агрегат на хладагенте R290: поршневой компрессор 475 Вт, конденсатор обдувается воздухом. Поскольку R290 — углеводород, криостат ставят в помещении с вентиляцией, решётки оставляют открытыми, а в холодильный контур лезет только сервис. Открытой поверхности спирта в замкнутом контуре нет, однако взрывозащиты у прибора нет, и во взрывоопасных зонах его не размещают.

• Электробезопасность — 220 В, потребление 500 Вт: нужна заземлённая розетка, выделенная линия не нужна.
• Защита холодильной машины — компрессор герметичный, защищён от перегрева и по току; к решётке конденсатора должен свободно поступать воздух.
• Работа с холодом — штуцеры и теплоноситель охлаждаются до −20 °C: шланги подключают в перчатках и утепляют.
• Химическая безопасность — гликоль или спирт заливают через штатную горловину на выключенном приборе; во время работы бак закрыт.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Точную массу, класс защиты корпуса, мощность насоса и заправку хладагента указывает паспорт конкретной поставки — уточняйте у менеджера.

Прибор приходит собранным, так что подключение ЦТ-ОЗ-20 к испарителю занимает около получаса: залить теплоноситель и соединить с конденсатором двумя шлангами. Рекомендуемая последовательность первого пуска — ниже.

Обслуживание в процессе эксплуатации

• Теплоноситель — проверяют согласно руководству: закрытый бак не меняет концентрацию, так что менять жидкость нужно лишь при помутнении или загрязнении.
• Решётка конденсатора — пыль с неё удаляют: если решётка забита, холода становится меньше, а компрессор греется.
• Шланги и штуцер — силиконовые шланги проверяют на трещины, появляющиеся от холода, хомуты на штуцере 10×6 мм подтягивают.
• Датчик PT100 — ежегодно сравнивают его показания с эталонным термометром, установленным на выходе контура; поправку вносят согласно руководству.
