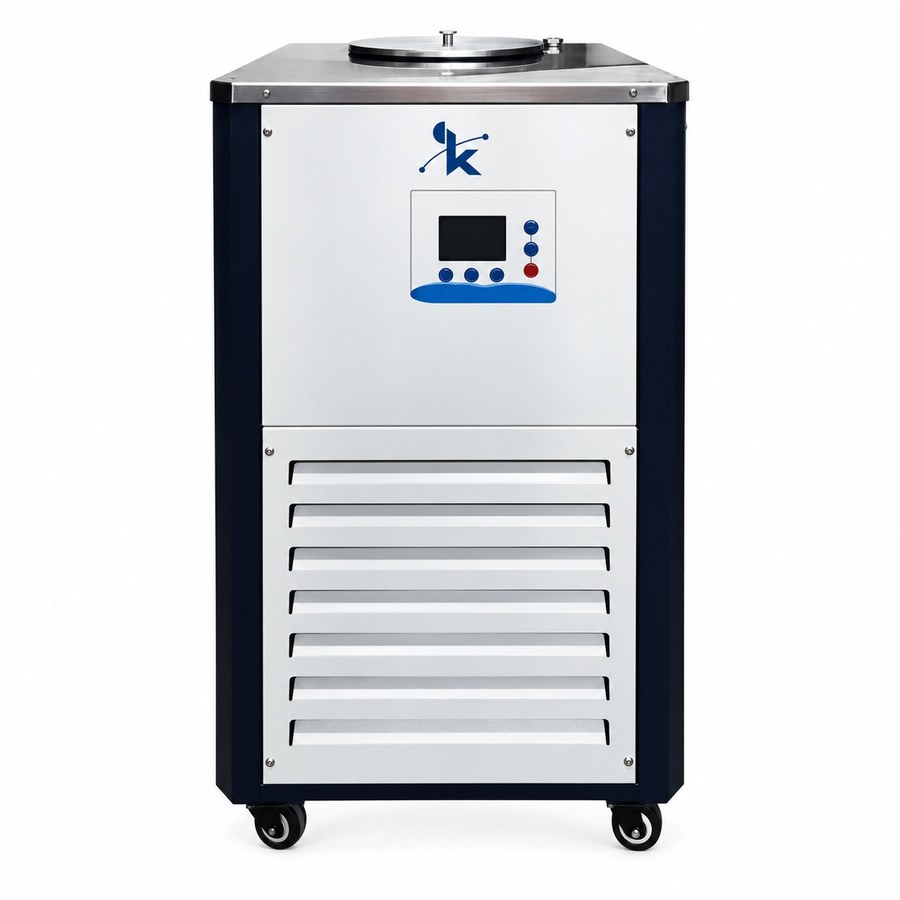

KADAMM ЦТ-О.2 — Криостаты циркуляционные, ряд 2 10–20 л

Name: KADAMM ЦТ-О.2 — Криостаты циркуляционные, ряд 2 10–20 л
Brand: KADAMM
SKU: ЦТ-О ряд 2, 10–20 л

Код: ЦТ-О ряд 2, 10–20 л

KADAMM ЦТ-О ряд 2, 10–20 л — техническое описание (PDF)

Каталог «Синтез и обвязка» KADAMM (PDF)

Производитель:
KADAMM

Все товары бренда

Только оригинальные
товары бренда

Цена по запросу

Запросить цену

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

KADAMM ЦТ-О.2 — криостаты циркуляционные, ряд 2 10–20 л купить | bbrc.ru

KADAMM · Криостаты

KADAMM ЦТ-О.2 — Криостаты циркуляционные, ряд 2 10–20 л

Циркуляционные криостаты в 7 исполнениях охлаждают рубашки реакторов, конденсаторы испарителей и другие приборы; внутри — датчик PT100, интеллектуальный PID и компрессоры известных брендов.

Объём бака:10 л 17 л 20 л

−10…−40 °CРегулирование PID, датчик PT100Защита по фазам и давлениюSUS304/316

Запросить цену

10–20 л

объём бака

−10…RT

диапазон температур

±2 °C

стабильность

7–22 л/мин

подача насоса

до 3200 (при +20 °C) Вт

холод

исполнений

Артикулы серии

KADAMM ЦТ-О10-20.2

10 л · −20 °C…RT · колбы 5–10 л

KADAMM ЦТ-О10-40.2

10 л · −40 °C…RT · колбы 5–10 л

KADAMM ЦТ-О17-20

Колбы и реакторы 10–20 л · бак 17 л · RT…−20 °C

KADAMM ЦТ-О20-20.3

20 л · −20 °C…RT · для колб и реакторов на 20 л

KADAMM ЦТ-О20-10.2

Колбы и реакторы 10–20 л · бак 20 л · RT…−10 °C

KADAMM ЦТ-О20-20.2

Колбы и реакторы 10–20 л · бак 20 л · RT…−20 °C

KADAMM ЦТ-О20-40.2

Колбы и реакторы 10–20 л · бак 20 л · RT…−40 °C

Как читается артикул: ЦТ — серия; далее буква типа (Н нагрев, НЗ закрытый, Б баня, К нагрев+охлаждение, О криостат), потом объём бака и глубина холода. Суффиксы: Ex взрывозащищённое исполнение, С сенсорная панель, .2/.3 номер ряда.

О серии

В карточку KADAMM ЦТ-О.2 10–20 л входят семь криостатов ряда 2 с открытыми банями на 10, 17 и 20 л; они отводят от 841 до 3200 Вт и рассчитаны на конденсаторы роторных испарителей с колбами 5–20 л и на рубашки стеклянных реакторов 10–20 л. Нижний предел — −10, −20 или −40 °C, а питание у всех семи однофазное, 220 В или 100–240 В, так что трёхфазная линия в лаборатории не понадобится. Общее для ряда 2: датчик PT100, PID-регулирование с шагом индикации 0.1 °C, контур из нержавейки SUS304/316, защита компрессора от превышения давления, тока и от перегрева. Конструктивов три, и насосы у них разные — на 7, 17 и 22 л/мин; после объёма бака именно насос решает выбор.

Конструктивов три: баки на 10 и 20 л и напольные 17–20 л, где насос держит 1 бар

Десятилитровые KADAMM ЦТ-О10-20.2 и ЦТ-О10-40.2 собраны в корпусе 580×460×820 мм, горловина бака 260 мм, насос даёт 7 л/мин с напором 4 м, точность ±2 °C, сеть 220 В; на −20 °C (R22) отводится 841 Вт, на −40 °C (R404) — 1558 Вт. Двадцатилитровые KADAMM ЦТ-О20-10.2, ЦТ-О20-20.2 и ЦТ-О20-40.2 имеют ванну 350×210 мм с горловиной 300 мм, корпус 640×530×990 мм, насос 17 л/мин и напор 8 м, ±2 °C, 220 В; исполнения −10 и −20 °C на R22 отводят 1750 Вт, −40 °C на R404 — 2300 Вт. В третий конструктив входят KADAMM ЦТ-О17-20 и ЦТ-О20-20.3 на −20 °C: индикация светодиодная, датчик PT100, точность ±0.5 °C, насос 22 л/мин при давлении 1 бар, штуцеры 10 мм, хладагент R404a, сеть 100–240 В. У ЦТ-О17-20 бак 17 л, при +20 °C он снимает 2400 Вт, берёт из сети до 1000 Вт, габарит 400×560×705 мм, масса 88 кг (с упаковкой 98 кг); у ЦТ-О20-20.3 бак 20 л, 3200 Вт при +20 °C, потребление до 1500 Вт, корпус 450×600×1100 мм, 158 кг (с упаковкой 168 кг). Модели ряда с баком 4.5–5 л собраны в карточке KADAMM ЦТ-О.2 4.5–5 л, а на 50–100 л — в карточке KADAMM ЦТ-О.2 50–100 л.

Какой холод потребует конденсатор при колбе 10–20 л

Нагрузку на конденсатор задаёт теплота конденсации пара, поэтому её вычисляют по скорости отгонки. На литр в час это примерно 200 Вт для этанола, около 120 Вт для дихлорметана и около 630 Вт для воды. Десятилитровая колба отгоняет спирты по нескольку литров в час — с таким потоком 841 Вт у ЦТ-О10-20.2 справляются с запасом; с водой на предельной скорости запас тает, и темп отгонки приходится держать по работе конденсатора. На колбы 20 л и рубашки реакторов 10–20 л рассчитаны 1750–3200 Вт: 3200 Вт у ЦТ-О20-20.3 указаны для +20 °C, а исполнения −40 °C дают 1558 и 2300 Вт. Холодопроизводительность у любого криостата снижается у нижней границы: прибор на −40 °C, поставленный на −20 °C, снимает больше тепла, чем он же на −38 °C. Отсюда правило: при высокой нагрузке берут исполнение со ступенью холода ниже, чем нужна конденсатору.

Какой предел холода нужен растворителю и давлению: −40, −20 или −10 °C

Теплоноситель в конденсаторе держат холоднее точки конденсации растворителя при рабочем давлении минимум на 10 °C, а при интенсивной отгонке — на 15–20 °C. Воду, этанол, изопропанол и ацетон с баней до +40 °C закрывает исполнение −10 °C (ЦТ-О20-10.2). Больше всего востребовано −20 °C — это ЦТ-О10-20.2, ЦТ-О17-20, ЦТ-О20-20.2 и ЦТ-О20-20.3 для этилацетата, ацетонитрила, толуола, спиртов и воды с возвратом. На −40 °C (ЦТ-О10-40.2, ЦТ-О20-40.2) переходят с дихлорметаном, эфиром и пентаном, у которых при водяном охлаждении ощутимая часть пара попадает в насос, и с рубашками реакторов при реакциях до −25 °C. Промежуточного −30 °C в группе нет, и между −20 и −40 °C решает самый летучий растворитель. Объём бака берут по охлаждаемому объекту: 10 л — под колбы 5–10 л, 17–20 л — под колбы и рубашки 10–20 л. Ниже 0 °C контур заправляют смесью воды с гликолем, а от −20 °C и холоднее — этанолом или низкотемпературной жидкостью.

7, 17 или 22 л/мин: что охлаждаем — конденсатор или рубашку

Стеклянному змеевику испарителя хватает 7 л/мин с напором 4 м, как у десятилитровых моделей: течение уже турбулентное, а стекло и шланги почти не нагружены давлением. В рубашке реактора 10–20 л несколько литров теплоносителя, и чтобы быстро гасить экзотерму или вести программу кристаллизации, расход нужен выше — 17 л/мин с напором 8 м у ЦТ-О20-10.2/-20.2/-40.2 либо 22 л/мин при 1 бар у ЦТ-О17-20 и ЦТ-О20-20.3. От напора зависит и компоновка места: стоящий на полу под столом криостат дотянет теплоноситель до конденсатора испарителя 10–50 л на высоте больше метра лишь при достаточном напоре, а 8 м двадцатилитровых моделей дают здесь запас. Гликоль и спирт не разъедают контур SUS304/316, а если шланг пережат или забита решётка воздушного конденсатора, защита по давлению и перегрузке выключит компрессор.

Артикулы карточки (семь) и смежные карточки

Карточка объединяет семь артикулов: KADAMM ЦТ-О20-10.2, ЦТ-О20-20.2, ЦТ-О20-40.2, ЦТ-О10-20.2, ЦТ-О10-40.2, ЦТ-О17-20 и ЦТ-О20-20.3. Лист подбора ставит модели на 10 л к колбе 10 л, а модели на 20 л — к колбе 20 л и реакторам 20 л; на шаге «Комплект» конфигуратора они уже предложены в карточках испарителей KADAMM РИ-10 10–50 л и реакторов KADAMM РЕА-Р 10–100 л . Для криохимии и ловушек с холодом до −120 °C смотрите основной ряд KADAMM ЦТ-О10 и ЦТ-О20, а если рубашку нужно ещё и греть до +200 °C — криотермостаты KADAMM ЦТ-К.

Подбор в трёх пунктах: бак по объёму примерно как рубашка или колба; холод — рабочая температура плюс запас ≥ 10 °C; нагрев — по мощности под номинал реактора. Если есть сомнения, опишите задачу и отправьте на sales@bbrc.ru.

Кому подходит

К ЦТ-О.2 10–20 л приходят, когда колба доросла до 10–20 л или рубашке реактора нужен холод в киловатты, а трёхфазной линии в здании нет. Кому этот ряд подходит лучше соседних карточек:

Препаративный синтезИспарители с колбами 10–20 л, отгонка с возвратом растворителя: 841–3200 Вт холода, исполнения −20 и −40 °C для спиртов и дихлорметана.

Работа с реакторами 10–20 лКристаллизация и экзотермические стадии: рубашка прокачивается без застойных зон насосом 17 л/мин при 8 м или 22 л/мин при 1 бар.

Опытно-пилотные участкиПартии при заданной температуре нарабатывают на напольных ЦТ-О17-20 и ЦТ-О20-20.3: 2400–3200 Вт, точность ±0.5 °C.

Разработка лекарственных средствТемпературу конденсатора можно протоколировать — PT100 и PID с индикацией 0.1 °C; контур SUS304/316 не загрязняет теплоноситель продуктами коррозии.

Лаборатории без трёх фазКиловаттный холод без переделки электропитания: каждое из семи исполнений включается в 220 В или 100–240 В.

Экстракция и косметическое производствоВакуумное концентрирование партий 5–13 л, этанол и этилацетат возвращаются полностью.

Подбор криостата на 10–20 л по баку, холоду и насосу

Отличия семи артикулов — в баке, нижней температуре, холодопроизводительности и насосе. Выберите в таблице строку со своей задачей: она укажет исполнение или соседнюю карточку.

Ваша задача	Подходит	Почему
Колба 10 л на испарителе, этилацетат и спирты с возвратом	KADAMM ЦТ-О10-20.2 →	Сеть 220 В, корпус 580×460×820 мм; бак на 10 л с пределом −20 °C, холод 841 Вт на R22, насос выдаёт 7 л/мин с напором 4 м.
Пентан, эфир, дихлорметан, колба 10 л	KADAMM ЦТ-О10-40.2 →	Корпус и насос прежние; −40 °C, R404, 1558 Вт.
Колба 20 л или рубашка 10–20 л: ацетон, спирты, вода	KADAMM ЦТ-О20-10.2 →	Ванна 350×210 мм; бак 20 л, −10 °C, R22, 1750 Вт, насос 17 л/мин с напором 8 м.
Обычная отгонка на 20 л, конденсатор стоит выше	KADAMM ЦТ-О20-20.2 →	Конденсатор испарителя 10–50 л выше криостата: напор 8 м, 1750 Вт, −20 °C.
20 л, эфир и дихлорметан; реакции в рубашке до −25 °C	KADAMM ЦТ-О20-40.2 →	−40 °C, 2300 Вт, R404; 640×530×990 мм, 220 В.
Рубашка 10–20 л: насос на 1 бар и точность ±0.5 °C	KADAMM ЦТ-О17-20 →	100–240 В, 88 кг, 400×560×705 мм; бак 17 л, 22 л/мин, 2400 Вт при +20 °C, штуцеры 10 мм.
Однофазная сеть и наибольший холод на 20 л	KADAMM ЦТ-О20-20.3 →	Корпус 450×600×1100 мм массой 158 кг; насос выдаёт 22 л/мин при 1 бар, точность ±0.5 °C, холод 3200 Вт при +20 °C.
Без трёх фаз нужно охладить колбу 5–20 л или рубашку 10–20 л до −10…−40 °C	✓ Сейчас открыта именно эта страница: KADAMM ЦТ-О.2 10–20 л	841–3200 Вт в семи исполнениях, контур SUS304/316, PT100 и PID, сеть 220 В / 100–240 В.
Криореакции и ловушки при −60 °C и ниже	KADAMM ЦТ-О 10 и 20 л →	Базовая линейка: холод вплоть до −120 °C и циркуляция 20 л/мин; на объём 10 л рассчитан ЦТ-О10.
Рубашку надо не только охлаждать, но и греть до +200 °C	KADAMM ЦТ-К 5–10 л →	Криотермостат и греет, и охлаждает, удерживая ±0.1 °C.
Колба на 50 л либо реактор объёмом 50–100 л	KADAMM ЦТ-О.2 50–100 л →	Трёхфазная сеть 380 В, ёмкость бака 50 или 100 л, охлаждающая мощность 2475–6447 Вт.

Не можете выбрать — 10 или 20 л, 7 или 17 л/мин? Напишите на sales@bbrc.ru, какой растворитель отгоняете, каков объём колбы или рубашки и на какой высоте от пола стоит конденсатор: в одном предложении получите криостат вместе с теплоносителем и шлангами.

Где применяется

Охлаждение конденсаторов испарителей на 10–20 лМощность холода 841–3200 Вт рассчитана на колбы 5–20 л: в конденсаторе оседают пары эфиров, спиртов и хлорсодержащих растворителей.

Термостатирование рубашек реакторов на 10–20 лПодача насоса 17–22 л/мин; режимы −10…−25 °C нужны для экзотермических стадий и кристаллизации.

Дорогой растворитель — обратно в работуАцетонитрил, эфир и дихлорметан при −40 °C улавливаются в конденсаторе почти без потерь.

Погружное охлаждениеВ открытую ванну 350×210 мм через горловину 300 мм опускают колбы, ловушки и штативы с пробирками.

Ловушки-конденсаторыБерегут вакуумный насос, когда в реакторе идёт отгонка или продукт сушится под вакуумом.

Без проточной водыТеплоноситель ходит по замкнутому кругу, и долгая непрерывная отгонка не тратит воду из водопровода.

Конструктивные особенности

Баки 10, 17 и 20 л — всего семь исполненийВ ряду .2 их пять: два на 10 л и три на 20 л; ещё два напольных, ЦТ-О17-20 и ЦТ-О20-20.3, оснащены насосом на 1 бар.

Мощность холода 841–3200 ВтМодели на 10 л выдают 841 или 1558 Вт, на 20 л — 1750 или 2300 Вт; ЦТ-О17-20 и ЦТ-О20-20.3 дают 2400 и 3200 Вт, значения указаны при +20 °C.

Три ступени: −10, −20 и −40 °CПервая — для воды и спиртов, вторая — для обычной отгонки с возвратом растворителя, третья — для пентана, эфира и дихлорметана.

PID-регулятор с датчиком PT100Шаг индикации 0.1 °C; ряд .2 держит температуру с точностью ±2 °C, а ЦТ-О17-20 и ЦТ-О20-20.3 — ±0.5 °C.

Насос — один из трёхКонденсатору хватает 7 л/мин при 4 м; рубашке и подаче наверх нужен 17 л/мин при 8 м; напольные модели качают 22 л/мин при 1 бар.

Питание от одной фазыРяд .2 работает от 220 В; ЦТ-О17-20 и ЦТ-О20-20.3 принимают 100–240 В и потребляют не более 1000 и 1500 Вт.

Хладагент выбран по температуреМодели на −10 и −20 °C заправлены R22, на −40 °C — R404, напольные — R404a; компрессоры от известных производителей.

Защиты и тракт SUS304/316Гидравлика и ванна из нержавейки; компрессор останавливается при перегреве, перегрузке, превышении тока или давления.

Напольные: штуцеры 10 ммК ЦТ-О17-20 и ЦТ-О20-20.3 подходят шланги 10 мм; вес 88 и 158 кг, с упаковкой — 98 и 168 кг.

Технические характеристики

Параметр	KADAMM ЦТ-О10-20.2 −20 °C…RT	KADAMM ЦТ-О10-40.2 −40 °C…RT	KADAMM ЦТ-О17-20 −20 °C…RT	KADAMM ЦТ-О20-20.3 −20 °C…RT	KADAMM ЦТ-О20-10.2 −10 °C…RT	KADAMM ЦТ-О20-20.2 −20 °C…RT	KADAMM ЦТ-О20-40.2 −40 °C…RT
Объём бака, л	10	10	17	20	20	20	20
Диапазон температур	−20 °C…RT	−40 °C…RT	−20 °C…RT	−20 °C…RT	−10 °C…RT	−20 °C…RT	−40 °C…RT
Стабильность	±2 °C	±2 °C	±0.5 °C	±0.5 °C	±2 °C	±2 °C	±2 °C
Подача насоса, л/мин	7	7	22	22	17	17	17
Напор, м	4	4	уточняйте	уточняйте	8	8	8
Холодопроизводительность, Вт	уточняйте	уточняйте	2400 (при +20 °C)	3200 (при +20 °C)	уточняйте	уточняйте	уточняйте
Хладагент	R22	R404	R404a	R404a	R22	R22	R404
Питание	220 В	220 В	100–240 В	100–240 В	220 В	220 В	220 В
Габариты (Ш×Г×В), мм	580×460×820	580×460×820	400×560×705	450×600×1100	640×530×990	640×530×990	640×530×990
Масса, кг	уточняйте	уточняйте	88 / 98	158 / 168	уточняйте	уточняйте	уточняйте
Подходит для	колбы 5–10 л	колбы 5–10 л	реакторы и колбы 10–20 л	реакторы и колбы 20 л	реакторы и колбы 10–20 л	реакторы и колбы 10–20 л	реакторы и колбы 10–20 л
Особенности	PT100 компрессор 1 л.с., потребляемая мощность 841 Вт горловина 260 мм, ванна 300×180 мм SUS304	PT100 компрессор 1.5 л.с., потребляемая мощность 1558 Вт горловина 260 мм, ванна 300×180 мм SUS304	LED, PT100 до 1000 Вт штуцеры 10 мм давление насоса 1 бар	LED, PT100 до 1500 Вт штуцеры 10 мм давление насоса 1 бар	PT100 компрессор 2 л.с., потребляемая мощность 1750 Вт горловина 300 мм, ванна 350×210 мм SUS304	PT100 компрессор 2 л.с., потребляемая мощность 1750 Вт горловина 300 мм, ванна 350×210 мм SUS304	PT100 компрессор 3 л.с., потребляемая мощность 2300 Вт горловина 300 мм, ванна 350×210 мм SUS304
Регулирование	PID, цифровая индикация 0.1 °C
Сертификация	CE, ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС)

Сведения приводит KADAMM как изготовитель. Пометка «уточняйте» значит, что величину подтвердит паспорт, выдаваемый при заказе; мощность охлаждения дана для двух точек — +20 °C и вблизи нижней границы диапазона. Характеристики со временем могут корректироваться.

Стандарты, безопасность и документы

Для криостатов KADAMM ЦТ-О.2 10–20 л, относящихся к лабораторному электрооборудованию, подтверждено выполнение двух регламентов ЕАЭС: ТР ТС 004/2011 (низковольтная безопасность) и ТР ТС 020/2011 (электромагнитная совместимость). Приборы несут знак CE, а выпускаются на производстве с сертифицированной по ISO 9001 системой качества. К каждой поставке прилагаются паспорт, декларация соответствия и русскоязычное руководство по эксплуатации.

Холодильный агрегат — герметичный, охлаждается воздухом; в зависимости от исполнения в нём R22, R404 или R404a, а заправку и обслуживание контура выполняет сервис. Взрывозащиты у приборов нет, тогда как спирт в открытой бане — легковоспламеняющаяся жидкость; значит, место установки — обычная лаборатория с вытяжкой за пределами взрывоопасных зон. Напольным исполнениям массой до 158 кг нужен ровный пол, переносят их вдвоём.

Электробезопасность — для каждого прибора своя заземлённая розетка: ряд .2 питается от 220 В, ЦТ-О17-20 / ЦТ-О20-20.3 — от 100–240 В и потребляют до 1000 и 1500 Вт.
Защиты холодильной машины — при перегреве, перегрузке, превышении тока или давления компрессор останавливается, а на дисплее видна причина.
Работа с холодом — при −40 °C теплоноситель обмораживает кожу: нужны перчатки и утеплённые шланги, ванну 350×210 мм держат под крышкой.
Работа с химией — гликоль и этанол в открытой бане 10–20 л заливают под вытяжкой, не допуская попадания на горячие узлы испарителя.
Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Сведения о заправке хладагента, класс защиты корпуса, напор ЦТ-О17-20 / ЦТ-О20-20.3 и масса моделей ряда .2 указываются в паспорте поставки — за ними обращайтесь к менеджеру.

С какими реакторами и испарителями работает: подбор по объёму

Для реактора термостат выбирают по объёму рубашки, для испарителя — по объёму колбы. В таблице ниже показано, под какие объёмы подходит каждый артикул из этой карточки — согласно паспорту серии и листу подбора KADAMM.

Реакторы смотрите в карточках реакторы лабораторныеи нержавеющие, испарители — в разделе роторные испарители. Там этот термостат уже добавлен под нужный объём на шаге «Комплект» конфигуратора.

Артикул	Реакторы (по листу подбора)	Испарители (по колбе)	По паспорту
KADAMM ЦТ-О10-20.2	10 л	колба 10 л	колбы 5–10 л
KADAMM ЦТ-О10-40.2	10 л	колба 10 л	колбы 5–10 л
KADAMM ЦТ-О17-20	—	—	реакторы и колбы 10–20 л
KADAMM ЦТ-О20-20.3	20 л	колба 20 л	реакторы и колбы 20 л
KADAMM ЦТ-О20-10.2	20 л	колба 20 л	реакторы и колбы 10–20 л
KADAMM ЦТ-О20-20.2	20 л	колба 20 л	реакторы и колбы 10–20 л
KADAMM ЦТ-О20-40.2	20 л	колба 20 л	реакторы и колбы 10–20 л

KADAMM подбирает по объёму колбы и рубашки; глубину холода — по рабочей температуре плюс запас ≥ 10 °C.

Заводские опции

Монтаж выполняется на заводе по заказу. Выберите нужные позиции в конфигураторе на шаге «Реакторы» ниже либо перечислите их в письме менеджеру.

Название	Описание
Интерфейс RS232/485	У компактных моделей — опция.
Сигнал низкого уровня	Опция у компактных моделей.
Функция нагрева	Опция у компактных моделей.

Конфигуратор заказа

Отметьте модели, задайте количество — спецификация для заявки сформируется сама.

Шаг 1 — Позиции

Выбор исполнения и количества

Шаг 2 — Спецификация

Перечень выбранных позиций: распечатать или сохранить как PDF

Шаг 3 — Заявка

Готовый список на sales@bbrc.ru

Запуск и монтаж оборудования

Прибор приходит собранным: чтобы запустить криостат 10–20 л, достаточно розетки, теплоносителя и пары шлангов к рубашке или конденсатору. Для всех семи артикулов первый пуск проходит одинаково; отличаются только теплоноситель под нужную глубину, масса и диаметр штуцеров.

Место установки
Нужен прочный стол или ровный пол; габариты — 580×460×820 мм у 10 л, 640×530×990 мм у 20 л, у напольных 400×560×705 и 450×600×1100 мм. Сзади и с боков оставляют зазор под обдув, в помещении — вентиляция. Заземлённая розетка: 100–240 В у ЦТ-О17-20 и ЦТ-О20-20.3, 220 В у ряда .2.

Распаковка и выдержка
Масса ЦТ-О20-20.3 — 158 кг, ЦТ-О17-20 — 88 кг: с поддона их снимают два человека, не наклоняя. Осмотреть штуцеры и ванну, сверить комплект и артикул с паспортом. Прежде чем включать компрессор после перевозки, прибор должен постоять вертикально — сколько, указано в руководстве.

Теплоноситель: что и сколько
Для −40 °C подходит этанол или специальный низкотемпературный теплоноситель, для −20 °C — этанол или концентрированный гликоль, для −10 °C — смесь гликоля с водой. Заливают до метки с учётом бака 10–20 л, шлангов и рубашки или конденсатора; когда насос заработает, уровень доливают.

Подключение контура
Напольные модели соединяют шлангами 10 мм, у ряда .2 размер — по паспорту. В конденсаторе теплоноситель идёт против пара: входит снизу, выходит сверху. Рубашку реактора тоже питают снизу, а забирают сверху, чтобы в ней не остался воздух. Если температура ниже 0 °C, шланги нужны с теплоизоляцией.

Проверка циркуляции
Сначала запускают один насос, без холода, и смотрят: нет ли пузырей в рубашке или конденсаторе, не течёт ли под хомутами, не уходит ли уровень в ванне. Подача 17 л/мин при 8 м достаёт до конденсатора испарителя на 10–50 л, расположенного выше криостата; с насосом 7 л/мин у 10 л конденсатор ставят примерно на одном уровне.

Выход на режим
Холод включают ещё до загрузки колбы, выставив уставку минимум на 10 °C ниже температуры конденсации растворителя. Бак 20 л остывает до −20 °C медленнее настольного на 5 л, поэтому запускать его стоит с опережением.

Первая загрузка реактора или первая отгонка
Разрежение и скорость поначалу держат умеренными; появился пар за конденсатором — уменьшают уставку или темп отгонки. Рубашку сперва выводят на температуру с пустым реактором, а среду загружают потом.

Остановка
После отключения холода насос ещё несколько минут гоняет теплоноситель, чтобы выровнять температуру; ванну закрывают крышкой. Слитый теплоноситель собирают в ёмкость — он пригодится снова.

Обслуживание в процессе эксплуатации

Теплоноситель — следить за уровнем и качеством: при попадании воды в этанол или разбавлении гликоля холод становится менее глубоким; менять — как указано в руководстве.
Решётка воздушного конденсатора — удалять пыль: из-за засорённой решётки растёт давление нагнетания и отключается защита.
Ванна — после работы на −40 °C размораживать иней; SUS304/316 мыть без абразива, в паузах держать под крышкой.
Шланги и хомуты — проверять, не потрескались ли от мороза, подтягивать хомуты; менять при износе.
Датчик PT100 — ежегодно сравнивать с эталонным термометром, опущенным в ванну; поправку вносить согласно руководству.

Преимущества серии

✓

Киловатты холода от бытовой сети
Трёхфазный ввод не нужен и проводку менять не придётся: до 3200 Вт холода прибор выдаёт при питании 100–240 В или 220 В.

✓

Насос под задачу
Подача — одна из трёх: 7 л/мин для конденсатора, чтобы не нагружать стекло давлением, и 17–22 л/мин для рубашки, откуда тепло нужно уносить быстро.

✓

Растворитель с больших колб возвращается
Если конденсатор колбы 10–20 л охлаждён до −20…−40 °C, пар до насоса не доходит, и за смену в работу возвращаются литры растворителя.

✓

Повторяемость по PT100
Платиновый датчик меряет температуру конденсатора, PID-регулятор её удерживает — режим можно записать и воспроизвести.

✓

Запас по холоду без лишних затрат
Из ступеней −10, −20 и −40 °C выбирают ту, что подходит растворителю; если нагрузка велика — следующую, более холодную.

✓

Тракт из нержавейки
Гидравлика и ванна из SUS304/316 не ржавеют в спирте и гликоле, поэтому теплоноситель дольше остаётся пригодным.

✓

Компрессор под защитой
Если пережат шланг или забита решётка, срабатывает отключение по току и давлению, и ошибка оператора не выводит холодильную машину из строя.

Серии реакторов KADAMM

Параметр	KADAMM ЦТ-О ряд 2, 10–20 л	KADAMM ЦТ-О ряд 2, 4.5–5 л	KADAMM ЦТ-О ряд 2, 50–100 л	KADAMM ЦТ-О20
Тип	криостат ряда 2	криостат ряда 2, компактный	криостат ряда 2, напольный	криостат, открытая баня
Температура / объём	бак 10–20 л · −10…−40 °C	бак 4.5–5 л · −10…−40 °C	бак 50–100 л · −20…−40 °C	бак 20 л · −20…−120 °C
Исполнения	7 исполнений	6 исполнений	4 исполнения	6 глубин
Привод и особенности	7–22 л/мин · PT100	7–22 л/мин · PT100	23–60 л/мин · до 6.4 кВт	20 л/мин · 20 л
Карточка серии	← Вы здесь	Открыть	Открыть	Открыть

Сомневаетесь, что выбрать? Напишите на sales@bbrc.ru объём колбы или реактора, растворитель и рабочую температуру — в одном предложении получите термостат, шланги и теплоноситель.

Часто задаваемые вопросы

Объём бака зависит от колбы: для 5–10 л — 10 л, для 10–20 л — 17–20 л. Глубину выбирают по растворителю, чтобы при рабочем давлении она была ниже температуры его конденсации минимум на 10 °C: ацетон, спирты и вода — −10 °C (ЦТ-О20-10.2); толуол, ацетонитрил, этилацетат — −20 °C (ЦТ-О10-20.2, ЦТ-О17-20, ЦТ-О20-20.2, ЦТ-О20-20.3); пентан, эфир, дихлорметан — −40 °C (ЦТ-О10-40.2, ЦТ-О20-40.2).

При нескольких растворителях или высокой скорости отгонки выбирайте следующую, более холодную ступень: возле нижней границы диапазона холода меньше, чем в его середине, так что лишние градусы оборачиваются лишней мощностью.

Если отгоняются эфиры и спирты — достаточно. На литр в час конденсация этанола требует порядка 200 Вт, дихлорметана — около 120 Вт, поэтому обычный темп отгонки с колбы 10 л помещается в 841 Вт с запасом. Вода тяжелее: около 630 Вт на литр в час, и при полной колбе скорость приходится ограничивать, глядя на конденсатор.

При большей нагрузке — водные растворы, работа без перерыва, параллельное питание ловушки — нужны исполнения на 20 л с 1750–3200 Вт: их ставят возле испарителя на 10 л, обвязку при этом не меняют.

Различаются корпус, питание, точность и насос. ЦТ-О17-20 и ЦТ-О20-20.3 стоят на полу, имеют светодиодный индикатор и PT100, держат ±0.5 °C, качают 22 л/мин при 1 бар через штуцеры 10 мм и работают от 100–240 В. Их холод — 2400 и 3200 Вт (норма при +20 °C), потребляемая мощность не выше 1000 и 1500 Вт.

ЦТ-О20-20.2 относится к ряду .2: ванна 350×210 мм, 1750 Вт холода при 220 В, точность ±2 °C, насос 17 л/мин с напором 8 м. Конденсатору испарителя этого хватает, а вот рубашке реактора при сильной экзотерме или точной кристаллизации лучше подойдут ЦТ-О17-20 или ЦТ-О20-20.3.

У испарителя большого объёма конденсатор поднят над полом выше метра, а криостат, как правило, стоит внизу рядом. Этот перепад вместе с сопротивлением шлангов и змеевика с запасом перекрывают 8 м напора у ЦТ-О20-10.2/-20.2/-40.2 и 1 бар у ЦТ-О17-20 и ЦТ-О20-20.3.

Настольному испарителю хватит и 4 м напора десятилитровых ЦТ-О10-20.2 и ЦТ-О10-40.2, но при условии коротких шлангов без изломов: любой лишний метр и любой узкий переходник отнимают часть реальной подачи.

Выбор жидкости зависит от уставки: водно-гликолевая смесь годится до −10 °C, на −20 °C переходят на этанол или более концентрированный гликоль, а на −40 °C — на этанол либо специальный низкотемпературный теплоноситель. Заливать приходится больше, чем вмещает бак: жидкость уходит ещё в шланги и в конденсатор или рубашку. Рубашка реактора 10–20 л забирает несколько литров, так что после пуска насоса уровень в ванне ощутимо опускается — его доливают.

На холоде гликоль становится вязким, и насос качает меньше. Этанол остаётся текучим, однако улетучивается с поверхности открытой ванны 350×210 мм, поэтому на время пауз её закрывают. С любым из двух теплоносителей тракт из SUS304/316 работает без ограничений.

Нижний предел у ряда 2 — −40 °C, зато за счёт этого усилены измерение и защита. Температуру снимает платиновый PT100, регулирует PID с шагом индикации 0.1 °C, контур выполнен из SUS304/316, а компрессоры известных марок защищены по давлению, перегрузке, току и перегреву. Насос в ряду 2 можно выбрать из трёх — на 7, 17 или 22 л/мин, тогда как основной ряд комплектуется единственным, на 20 л/мин.

Если задача требует −60…−120 °C — ловушки летучих веществ, конденсация низкокипящих газов, синтез при −50 °C и холоднее, — подходит основной ряд KADAMM ЦТ-О20 .

Подключить оба потребителя через коллектор или тройник можно, однако нагрузки складываются, а расход распределяется неравномерно: широкий канал рубашки отберёт большую часть потока у змеевика конденсатора. Когда отгонка ведётся прямо из реактора 10–20 л, выбирайте прибор с резервом холода: ЦТ-О20-20.3 на 3200 Вт либо ЦТ-О20-40.2, дающий 2300 Вт при −40 °C.

Когда рубашку надо ещё и нагревать, удобнее разделить задачи: реактор обслуживает криотермостат KADAMM ЦТ-К , а конденсатор — криостат ряда 2. Каждый прибор держит собственный режим, и они не влияют друг на друга.

Поставляется собранный прибор с холодильным агрегатом и насосом, к нему — штуцеры, заглушки, руководство по эксплуатации и паспорт. Смазка насосу не нужна, хладагент уже заправлен.

Теплоноситель, шланги и хомуты в комплект не входят: для ЦТ-О17-20 и ЦТ-О20-20.3 шланги берут на 10 мм, для ряда .2 — по паспорту; если уставка ниже 0 °C, шланги дополнительно теплоизолируют. О крышке ванны и запасных штуцерах уточняйте у менеджера.

Комплект поставки и гарантия

Комплект поставки

✓ Прибор в сборе
✓ Штуцеры и заглушки
✓ Руководство по эксплуатации и паспорт изделия

Гарантия и документы

✓ Гарантийное и постгарантийное обслуживание
✓ Гарантийный срок и условия — у менеджера

Поставка и сервис

Поставка

Доставка по всей России

Сроки уточняйте у менеджера

Документация

Полный комплект

Сертификаты соответствия, паспорт и руководство по эксплуатации

Сервис

Поддержка и ЗИП

Под заказ: ЗИП, уплотнения, запасные колбы и якоря для мешалок

Полезные статьи

Чем отличаются криостат и термостат

Криостат, криотермостат или термостат: выбор под процесс

Роторный испаритель: как устроен и как его выбрать

Сколько холода требуется конденсатору роторного испарителя

Вакуумный насос для лаборатории: как выбрать

Контроллер и насос для испарителя и реактора

* Изображения на сайте могут не совпадать с внешним видом прибора: он меняется с типоразмером, конфигурацией и комплектацией. От исполнения зависят и характеристики, и состав поставки (объём сосуда, контроллер, привод, штуцеры) — точные значения приведены в таблице «Технические характеристики».

** Производитель вправе без предварительного уведомления менять комплектацию и технические характеристики. Текущие данные сообщит менеджер.

KADAMM ЦТ-О ряд 2, 10–20 л: заказать

Подберём конфигурацию, обсудим сроки поставки и пришлём коммерческое предложение.

Запросить цену →

Подбор комплектации ЦТ-О ряд 2, 10–20 л

Термостат · Опции · Заявка

Поставляем KADAMM ЦТ-О.2 — Криостаты циркуляционные, ряд 2 10–20 л под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

Все товары KADAMM Другие модели в категории: Криостаты

Цена по запросу

Добавить в корзину
