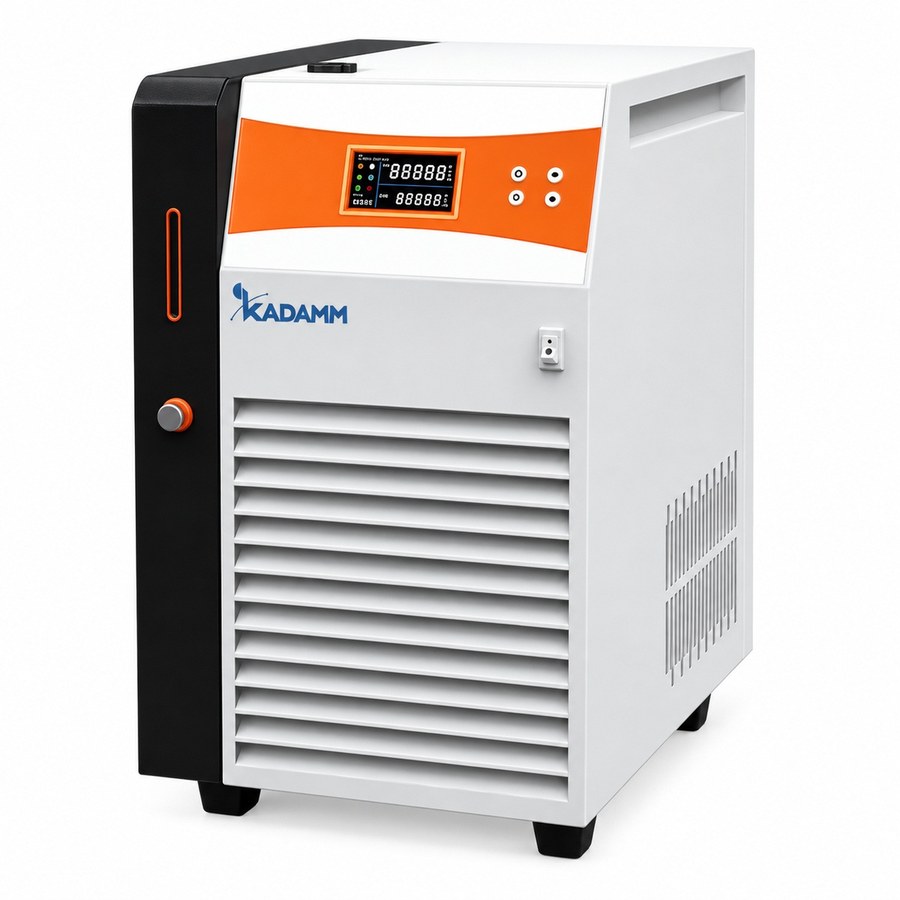

KADAMM ЦТ-ОП8 — Охладитель рециркуляционный 8 л, +5…+40 °C

Рециркуляционный охладитель KADAMM ЦТ-ОП8 рассчитан на 8 л воды и уставки в расширенном диапазоне +5…+40 °C; температура в контуре держится с точностью ±0.3 °C. Холода у него даже меньше, чем у младшего ЦТ-ОП6 (1200 Вт против 1490 Вт), — разница в гидравлике и автоматике. Здесь насос на 20 л/мин и 15 м напора с регулировкой давления 0–1.5 бар, PID-регулятор работает вместе с электронным расширительным вентилем, есть датчик уровня, а при остановке потока прибор сам переходит на внутренний контур. Хладагент R134a, сеть 220 В, габариты 550×400×650 мм. Модель для оборудования, которому важны давление и стабильность охлаждающей воды и которое долго работает без оператора: испарителей, ферментеров, оптических и аналитических систем. В карточке один артикул.

Диапазон +5…+40 °C и стабильность ±0.3 °C

Потолок +40 °C важен там, где вода должна быть не холодной, а точно заданной. Это лазеры и детекторы, у которых контур работает при +25…+35 °C; ферментеры с уставкой выше температуры помещения; оптика, где вода не должна сильно отличаться от воздуха, иначе сбиваются юстировка и показания. Если ЦТ-ОП6 ограничен +20 °C, то ЦТ-ОП8 выдерживает любую уставку до +40 °C, а колебания не превышают ±0.3 °C. Добиться этого позволяет двухканальное регулирование: PID-регулятор определяет, сколько холода нужно, а электронный расширительный вентиль плавно дозирует хладагент в испаритель холодильной машины — компрессор не щёлкает «вкл-выкл». Поэтому вода не гуляет на градус вокруг уставки, как у релейных охладителей, нагрузка на компрессор ровная, а температура на приборе постоянна. Снизу диапазон ограничен +5 °C, как и у ЦТ-ОП6, — холоднее уже задача для криостатов.

Насос на 20 л/мин и 15 м напора, выходное давление выставляется в диапазоне 0–1.5 бар

По производительности насос ЦТ-ОП8 вдвое превосходит младшую модель (20 л/мин, напор 15 м), но ключевое отличие — регулировка выходного давления от 0 до 1.5 бар с индикацией. Пользы от неё две. Во-первых, она бережёт прибор: у стеклянных конденсаторов испарителей, теплообменников спектрометров и рубашек ферментеров давление в контуре ограничено, и если выставить, скажем, 0.5 бар, а не полный напор, ни шланг, ни теплообменник не порвёт. Во-вторых, она выручает на длинных трассах и с несколькими потребителями: охладитель стоит на полу, прибор на столе, шланги тянутся на 5–10 м или контур разделён тройником на два — там, где 10 л/мин ЦТ-ОП6 было бы мало, 20 л/мин и 15 м напора поток обеспечат. А бак 8 л добавляет запас воды и тепловую инерцию, если во внутреннем объёме контура несколько литров.

Датчик уровня и электронный расширительный вентиль

В бытовых и несложных лабораторных охладителях вместо электронного расширительного вентиля стоит капиллярная трубка с неизменным сечением. Переменное сечение даёт холодильной машине работать эффективно по всему диапазону +5…+40 °C и при меняющейся нагрузке: когда тепла мало, вентиль прикрывается и компрессор не дёргается частыми пусками, когда нагрузка растёт — открывается, и все 1200 Вт холода уходят в работу. За объёмом воды в баке 8 л следит датчик уровня: если вода ушла через утечку, испарилась или её забыли долить, прибор сигнализирует и выключает насос раньше, чем тот пойдёт всухую, а компрессор начнёт перегреваться. Без этого не обойтись при ферментациях и многосуточных измерениях, где уровень никто не контролирует.

Защита при пропадании потока: автоматический переход на внутренний контур

Внешний контур может оказаться перекрыт: пережали шланг, закрыли кран на приборе, забился теплообменник. Простой охладитель в таком случае так и качает в глухую линию, а вода в испарителе холодильной машины, оставшись без движения, начинает замерзать. ЦТ-ОП8 сам переводит циркуляцию на внутренний контур — вода идёт через бак и испаритель, и холодильная машина не обмерзает, насос не работает на закрытую задвижку, а дисплей показывает отсутствие внешнего потока. Как только контур снова проходим, работа продолжается, перезапускать ничего не надо. В сочетании с датчиком уровня и защитой компрессора по току и давлению это превращает ЦТ-ОП8 в охладитель для непрерывной работы: ночные отгонки, ферментации, долгие измерения на спектрометрах и лазерных стендах.

ЦТ-ОП8 в сравнении с ЦТ-ОП6 и криостатами

У младшего KADAMM ЦТ-ОП6 — бак 6 л и уставки +5…+20 °C, 1490 Вт холода при 850 Вт потребления, насос 10 л/мин и 10 м напора, корпус 570×290×490 мм массой 25 кг: модель проще и компактнее, а холода для одного прибора с обычными требованиями даёт больше. ЦТ-ОП8 нужен, если требуются уставки выше +20 °C, регулировка давления, стабильность ±0.3 °C, длинная трасса или два потребителя, а также работа без оператора с датчиком уровня и автопереходом. Ниже +5 °C не уходит ни тот, ни другой; конденсаторам с летучими растворителями и реакциям на холоде нужны криостаты — KADAMM ЦТ-О ряда 2 на 4.5–5 л до −40 °C, компактный ЦТ-О4-20 на 4 л, замкнутый криостат ЦТ-ОЗ-20 под небольшие испарители или ЦТ-О5 с открытой баней до −120 °C. Когда воду надо также нагревать до +100 °C с точностью ±0.1 °C, смотрите термостаты ЦТ-КБ. Испарителям KADAMM РИ-3 с колбами 3–6 л и крупным конденсатором лучше подходит ЦТ-ОП8, чем ЦТ-ОП6: у него 20 л/мин подачи и 15 м напора.

Для реактора термостат выбирают по объёму рубашки, для испарителя — по объёму колбы, см. лабораторные реакторы, реакторы из нержавеющей стали, роторные испарители. На шаге «Комплект» их конфигураторов термостат уже предусмотрен.

KADAMM ЦТ-ОП8 относится к лабораторному электрооборудованию и сопровождается подтверждением соответствия двум регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Производство ведётся по системе менеджмента качества ISO 9001, на изделии стоит маркировка CE. С охладителем передаются декларация соответствия, паспорт и руководство по эксплуатации на русском.

Взрывозащиты у прибора нет, его место — в обычной лаборатории; если охлаждается конденсатор испарителя внутри вытяжного шкафа, сам охладитель ставят снаружи и тянут к шкафу шланги. Холодильная часть герметична, работает на негорючем R134a, имеет электронный расширительный вентиль и конденсатор с воздушным охлаждением; водяной контур ограничен по давлению регулятором 0–1.5 бар.

• Электропитание — сеть 220 В, 50 Гц, заземлённая розетка; сколько потребляет прибор — указано в паспорте.
• Защита насоса от работы всухую — в баке 8 л стоит датчик уровня: упал уровень — звучит сигнал, насос останавливается.
• Защита холодильной части — компрессор защищён по току и давлению; если внешний поток прекратился, вода уходит на внутренний контур.
• Гидравлический контур — выходное давление выставляют в пределах 0–1.5 бар по индикатору, ориентируясь на то, сколько выдерживает охлаждаемый прибор.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Массу нетто, класс защиты корпуса, потребляемую мощность и то, есть ли нагреватель для уставок выше комнатной температуры, указывает паспорт конкретной поставки — уточняйте у менеджера.

Лаборатория справится с запуском ЦТ-ОП8 сама примерно за час: к прибору тянут два шланга, а дальше остаётся выставить давление и уставку. Рекомендуемая последовательность первого включения:

Обслуживание в процессе эксплуатации

• Вода — дистиллированную воду меняют каждые 1–3 месяца, бак промывают, если появился налёт или запах.
• Конденсатор холодильной машины — раз в квартал решётку продувают: грязь поднимает давление в холодильном контуре и отнимает часть из 1200 Вт холода.
• Датчик уровня — с каждой заменой воды проверяют, что он срабатывает, и снимают с него налёт.
• Шланги и регулятор давления — осматривают всякий раз, когда прибор переносят; шланг, ставший жёстким, меняют.
• Насос — в смазке не нуждается; если подача упала, убедитесь, что в контуре нет воздуха, и осмотрите фильтр.
