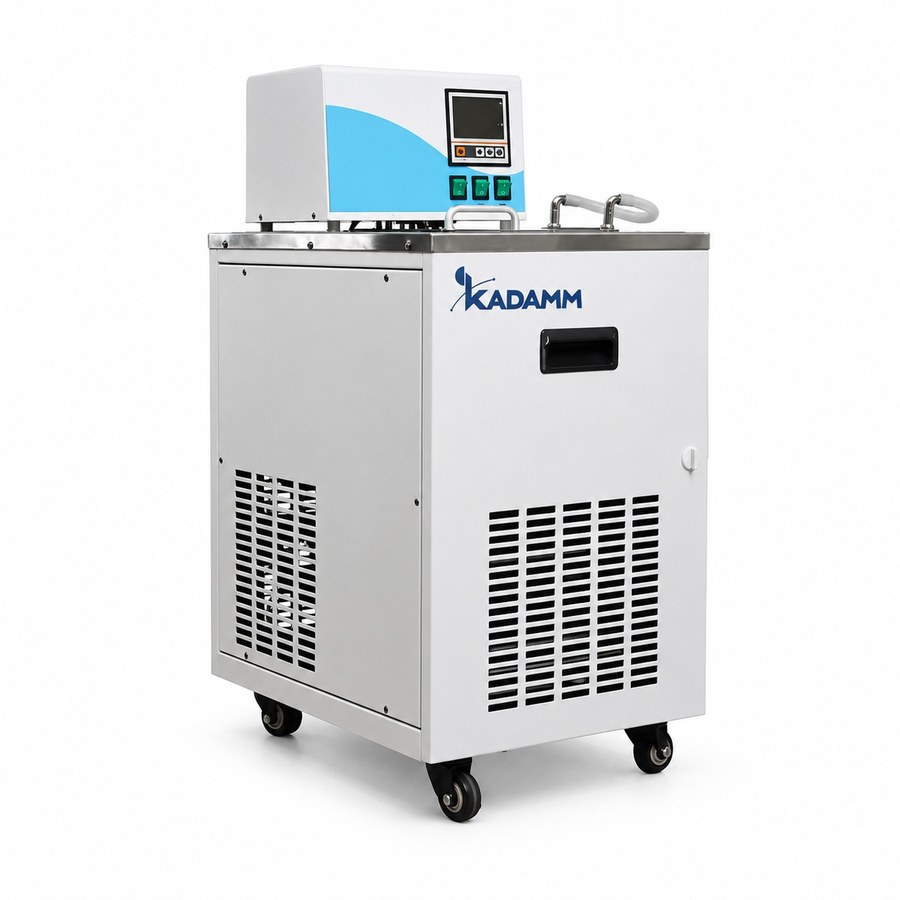

KADAMM ЦТ-КБ — Термостаты нагрев и охлаждение до +100 °C

Настольный термостат KADAMM ЦТ-КБ одновременно служит открытой баней, куда погружают колбы, пробирки и датчики, и подаёт теплоноситель в рубашку реактора или конденсатора. Греет он до +100 °C, а охлаждает до −10 или −20 °C в зависимости от исполнения. Режим циркуляции — внешний или внутренний — выбирается прямо на приборе; при напоре 4–6 м насос на 40 Вт прокачивает 20 л/мин. За точность ±0.1 °C отвечает PID-регулятор с функцией самонастройки. Для методик, где важна выдержка по времени, есть таймер на LCD и сигнал о выходе за пределы. Питание 220 В, хладагент R134a. Исполнений пять: два бака, 5 л и 10 л, с нижней границей −10 или −20 °C, плюс компактный вариант на 10 л и −10 °C, у которого насос выдаёт 8 л/мин.

5 вариантов: объём 5 или 10 л, нижняя граница −10 либо −20 °C

Пара KADAMM ЦТ-К5-10Б и ЦТ-К5-20Б построена на баке 5 л: диапазоны −10…+100 и −20…+100 °C, холод до 1328 Вт, корпус 360×520×760 мм, вес 38 кг. Лист подбора KADAMM ставит их к стеклянным реакторам 1, 2, 3 и 5 л, паспорт допускает реакторы и колбы до 10 л. У KADAMM ЦТ-К10-10Б и ЦТ-К10-20Б бак 10 л, корпус 360×520×720 мм, масса 45 кг и более мощный холодильный агрегат: исполнение −10 °C снимает до 1894 Вт, исполнение −20 °C — до 2733 Вт. По листу подбора это приборы для реакторов 10 л, по паспорту — для колб и реакторов до 20 л. Общее для всех четырёх: насос 20 л/мин и напор 4–6 м, ±0.1 °C, LCD, таймер, PID с самонастройкой. Поскольку ширина любого исполнения 360 мм, термостат помещается в вытяжном шкафу прямо возле реактора и почти не отнимает места на столе.

Исполнение KADAMM ЦТ-К10-10Б.2 сохраняет бак на 10 л и диапазон −10…+100 °C, но корпус у него меньше: 360×400×850 мм, по глубине на 120 мм короче. Размер бака 280×200×180 мм, горловина 160×120 мм, холода выдаёт 280–1100 Вт. При той же мощности насоса 40 Вт подача ограничена 8 л/мин, напор 2.4 м — такой прибор подойдёт для бани и небольших рубашек, но не для 10-литровых реакторов, подключённых длинными шлангами. Остальное не отличается от других исполнений: ±0.1 °C, PID, LCD с таймером, сеть 220 В.

Два режима циркуляции: баня или подача теплоносителя наружу

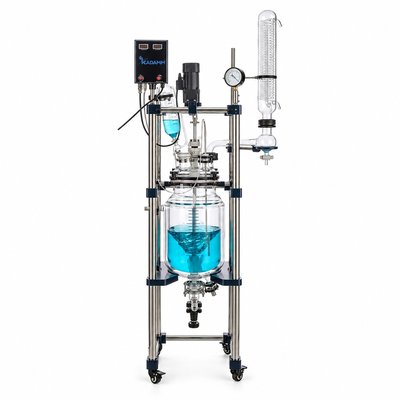

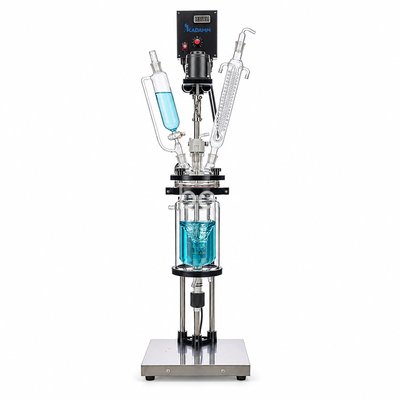

Главное в серии — возможность сменить режим циркуляции. При внутреннем насос гоняет жидкость по баку, и открытая ванна становится термостатирующей баней для колб с ферментационной средой, пробирок с образцами или датчиков на калибровке. При внешнем тот же насос направляет теплоноситель через штуцеры в рубашку реактора, конденсатор или змеевик, причём ванной по-прежнему можно пользоваться для погружения. Расход 20 л/мин и напор 4–6 м подобраны под рубашки настольных реакторов: у KADAMM РЕА-Р 1–5 л рубашка вмещает 0.4–0.8 л, поэтому бака 5 л с избытком хватает и на неё, и на шланги. Реактору 10 л с рубашкой 8 л требуется бак 10 л, из-за этого ряд и разделён на два объёма. В итоге один термостат заменяет и водяную баню, и охладитель для реактора, а перейти к другой задаче можно за секунды, не перекидывая шланги.

±0.1 °C по стабильности и холод до 2733 Вт

Паспорт приводит холодопроизводительность в виде диапазона: ЦТ-К5-10Б — 319–1328 Вт, ЦТ-К5-20Б — 263–1328 Вт, ЦТ-К10-10Б — 884–1894 Вт, ЦТ-К10-20Б — 813–2733 Вт. Верхнее значение получено при баке около +20 °C, нижнее — на минимальной температуре; иначе говоря, с понижением уставки мощности на отвод тепла от рубашки или погружённых сосудов остаётся всё меньше. Отсюда вывод: удержать +5 °C в ферментационной колбе или в рубашке при умеренной экзотермии сможет любое исполнение, а для режима −10…−15 °C под ощутимой нагрузкой лучше взять исполнение −20 °C с запасом. Точность ±0.1 °C по датчику бака даёт PID-регулятор с самонастройкой. На первом выходе в режим он измеряет постоянную времени нагрузки и сам выставляет коэффициенты, так что уставка держится одинаково и при пустой ванне, и с подключённой рубашкой. Если поставить опционный внешний датчик, регулирование ведётся по объекту — колбе или реактору, и прибор стабилизирует температуру самой среды, а не жидкости в баке.

LCD, таймер и самонастройка PID

Жидкокристаллический дисплей показывает сразу уставку, текущую температуру (шаг 0.1 °C), режим циркуляции и состояние таймера. Таймером задают время выдержки, по окончании которого звучит сигнал: так удобно вести инкубацию, тесты стабильности и методики с нормированной длительностью. Если температура уходит от уставки — скажем, теплоносителя не хватает, водяной контур замерзает или перегружен холодильный агрегат, — срабатывает сигнализация верхнего и нижнего пределов. При перегреве выше допустимого нагреватель отключается защитой, компрессор защищён по току и давлению. Такой набор обычен для прибора, оставляемого без присмотра на ночь и выходные, как это бывает при ферментации и долгих инкубациях.

Выбор исполнения и случаи, когда нужна соседняя серия

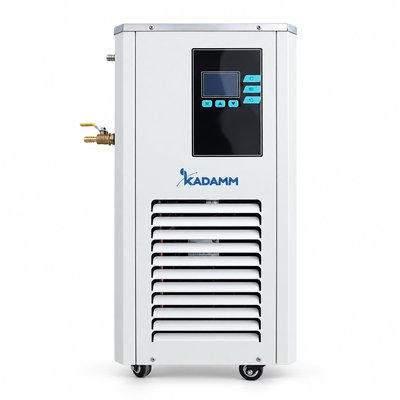

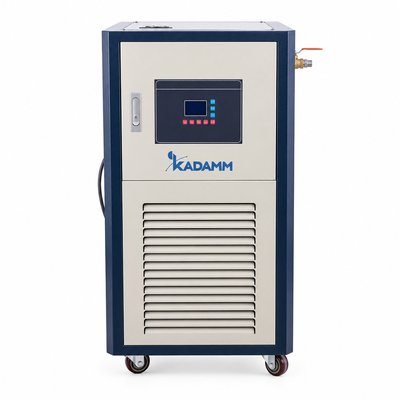

Внутри ряда выбирают в два шага. Первый — бак по объёму колбы или реактора: для сосудов 1–5 л берут 5 л, для реакторов 10 л — 10 л. Второй — нижний предел по самой холодной рабочей точке плюс не меньше 10 °C запаса: при 0…+5 °C хватит исполнения −10, при −5…−10 °C понадобится −20. Верх +100 °C у всех одинаковый — это область воды и смесей вода–гликоль, без масла. Для процессов горячее +100 °C подойдут криотермостаты KADAMM ЦТ-К 5–10 л (до +200 °C, холод −20, −40 и −80 °C) либо термостаты только с нагревом KADAMM ЦТ-Н до +250 °C. Под калибровку и вискозиметрию со стабильностью ±0.03 °C есть компактные криотермостаты KADAMM ЦТ-К6. Если конденсатору испарителя нужен лишь холод, а нагрев не нужен, смотрите криостаты KADAMM ЦТ-О5 (от −10 до −120 °C); если приборам требуется охлаждающая вода +5…+20 °C — рециркуляционный охладитель KADAMM ЦТ-ОП6.

Как лабораторное электрооборудование, термостаты KADAMM ЦТ-КБ проходят подтверждение соответствия двум регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Маркировка — CE, производство ведётся по системе менеджмента качества ISO 9001. С прибором передаются декларация соответствия, паспорт и руководство по эксплуатации на русском языке.

Хладагент R134a негорюч, холодильный контур герметичен, конденсатор охлаждается воздухом. Поскольку верхняя граница — +100 °C, весь диапазон проходится на воде или водно-гликолевой смеси; масла нет, а значит, не нужны вытяжка и меры против ожога горячим маслом. Взрывозащиты у прибора нет: если в реакторе легковоспламеняющиеся растворители, термостат ставят за пределами взрывоопасной зоны, а к рубашке тянут шланги.

• Электробезопасность — сеть 220 В, 50 Гц, заземлённая розетка; мощность нагревателя указывается в паспорте конкретного исполнения.
• Термическая защита — при перегреве нагреватель отключается; есть тревога по верхней и нижней границе и контроль уровня жидкости.
• Холодильный контур — R134a в герметичной системе, дозаправка при эксплуатации не нужна; компрессор защищён по току и давлению.
• Теплоносители — до +95 °C достаточно воды; при уставках ниже +5 °C и вплоть до −20 °C заливают водно-гликолевую смесь; масла в серии нет.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Потребляемую мощность, мощность нагревателя и класс защиты корпуса для каждого исполнения указывает паспорт поставки — подробности у менеджера.

Прибор приходит собранным, и лаборатория сама вводит его в работу за несколько часов. Снаружи подключают только шланги к рубашке или конденсатору — и то лишь при внешней циркуляции. Первый пуск ЦТ-КБ одинаков для всех четырёх исполнений:

Обслуживание в процессе эксплуатации

• Теплоноситель — помутневшую воду заменяют, гликолевую смесь меняют по регламенту; уровень проверяют перед каждым пуском.
• Конденсатор — раз в квартал решётку продувают от пыли, иначе падает холодопроизводительность.
• Штуцеры и шланги — осматривают всякий раз, когда меняют контур; потерявшие эластичность шланги заменяют.
• Ванна — моют без абразивных средств; после каждой серии с биологическими средами дезинфицируют.
• Насос — в смазке не нуждается; если подача упала, убедитесь, что в контуре нет воздуха, и осмотрите фильтр.
