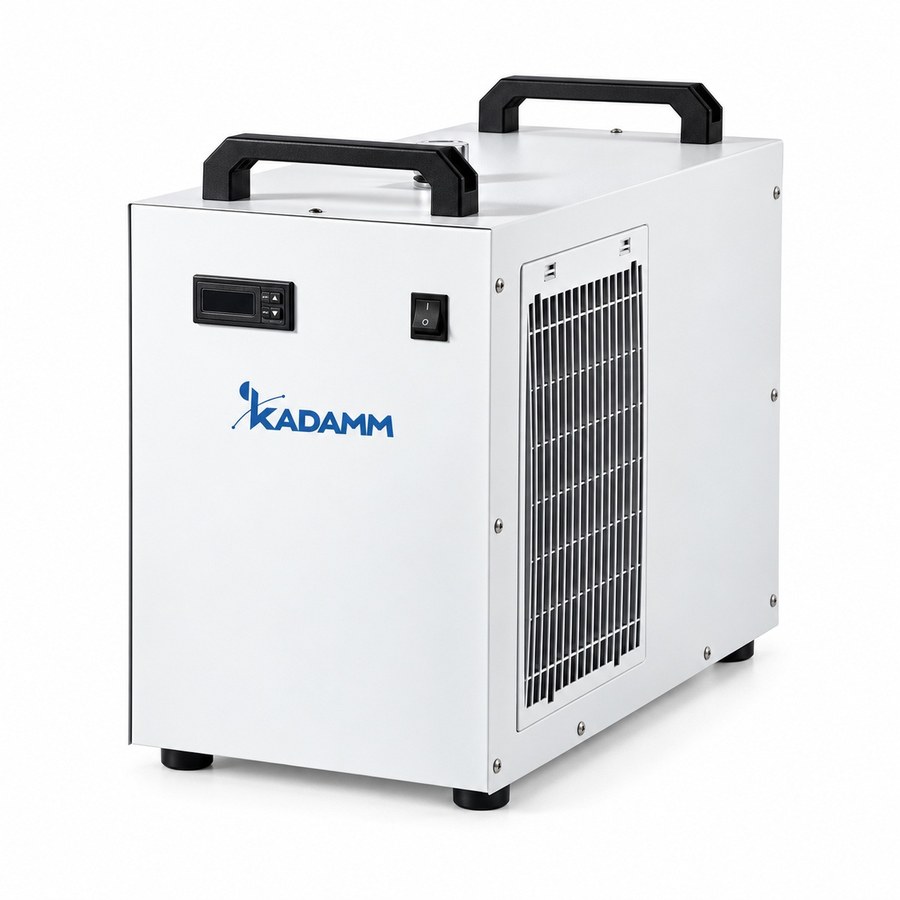

KADAMM ЦТ-ОП6 — Охладитель приборный 6 л, +5…+20 °C

Вместо водопровода приборы получают охлаждающую воду +5…+20 °C от KADAMM ЦТ-ОП6 — рециркуляционного охладителя с баком 6 л, работающего по замкнутому контуру. Он отводит 1490 Вт, потребляя 850 Вт; двухлопастной насос подаёт 10 л/мин с напором 10 м, хладагент R134a, сеть 220 В. Корпус 570×290×490 мм весит 25 кг и ставится под стол или около прибора. Криостатом или термостатом охладитель не является: глубокий холод и нагрев ему не нужны. Его работа — забирать тепло у конденсатора, лампы, магнита или насоса и стабильно возвращать воду нужной температуры, не расходуя воду из крана. В карточке один артикул.

Почему охладитель лучше водопровода

Водой охлаждают множество приборов в лаборатории: конденсаторы роторных испарителей, кожухи вакуумных насосов, источники и детекторы спектрометров, лазеры, рентгеновские трубки, электронные микроскопы, ферментеры, реакторы с рубашкой. Охлаждение проточной водой из крана тратит литры в минуту, за смену набегают сотни литров. При этом сетевая вода зимой бывает +5 °C, а летом +20 °C и теплее — режим прибора от сезона к сезону уходит, а жёсткость воды даёт накипь в теплообменнике. Замкнутый контур снимает все три вопроса: вода не расходуется, её температуру выставляет и удерживает регулятор, а по тракту ходит дистиллят, не повреждающий его. Там, где к рабочему месту не подведён водопровод, — в арендованных лабораториях, вытяжных шкафах без подводки, на мобильных постах — запустить прибор с водяным охлаждением без охладителя попросту нельзя.

Какую нагрузку снимут 1490 Вт в диапазоне +5…+20 °C

Цифра 1490 Вт — это тепло, которое охладитель забирает у воды контура в пределах рабочего диапазона. Конденсатор роторного испарителя с колбой 1–2 л при отгонке спиртов и воды выделяет сотни ватт, так что ЦТ-ОП6 удерживает уставку с резервом; вакуумный насос с водяным охлаждением или лампа спектрометра нагружают его ещё слабее. Если нагрузка подходит к верхней границе — скажем, ферментер с активным тепловыделением или два прибора на одном контуре, — сопоставьте суммарное паспортное тепловыделение с 1490 Вт и заложите 20–30 % резерва на потери в шлангах и жару в помещении летом. Интервал уставок +5…+20 °C отвечает обычным запросам приборов: оптике и электронике нужны +15…+20 °C, чтобы на охлаждаемых поверхностях не появлялся конденсат, а конденсаторам испарителей — +5…+10 °C, поскольку холодная вода лучше возвращает растворитель. Опуститься ниже +5 °C охладитель не может: летучие растворители вроде дихлорметана и эфира требуют криостата.

Гидравлика: подача 10 л/мин, напор 10 м, запас воды 6 л

Подачи 10 л/мин и напора 10 м двухлопастного насоса достаточно, чтобы прогнать воду через змеевик конденсатора испарителя, рубашку вакуумного насоса или теплообменник прибора на столе над охладителем, даже с учётом сопротивления шлангов длиной в несколько метров. Бак 6 л работает как буфер: при коротком всплеске тепловыделения температура воды в нём меняется плавно, и скачка прибор не замечает. Благодаря этому же запасу контур с внутренним объёмом до 1–2 л можно подключить без постоянной доливки. Штуцеры для шлангов вынесены на корпус. Через тройник к одному охладителю допустимо подключить два прибора с небольшим тепловыделением — при условии, что их общая нагрузка не выходит за холодопроизводительность, а гидравлическое сопротивление контуров близкое.

570×290×490 мм и 25 кг, мощность от сети 850 Вт

Рабочую поверхность стола охладитель не занимает: при размерах 570×290×490 мм и массе нетто 25 кг его ставят под стол, на нижнюю полку тумбы либо возле испарителя. Конденсатор холодильной машины на R134a обдувается воздухом, поэтому достаточно оставить место для вентиляции, а 850 Вт потребления позволяют включать прибор в обычную сеть 220 В. Уставка задаётся цифрами, температура воды выводится на индикатор с шагом 0.1 °C; PID-регулятор следит за фактической температурой в баке и по ней включает или отключает холодильную машину, удерживая заданное значение. Воду заливают через горловину бака, а при её замене или переносе прибора сливают через штатный кран.

Что взять: ЦТ-ОП6, ЦТ-ОП8 или криостат

У модели KADAMM ЦТ-ОП8 бак больше — 8 л, диапазон шире — +5…+40 °C, насос качает 20 л/мин при напоре 15 м, давление в контуре регулируется в пределах 0–1.5 бар; есть датчик уровня, а при остановке потока прибор сам переходит на внутренний контур. Её холодопроизводительность 1200 Вт, стабильность ±0.3 °C. Поэтому ЦТ-ОП8 подходит, когда прибор предъявляет требования к давлению, уставка выше +20 °C, трасса длинная или установка работает без оператора, а ЦТ-ОП6 остаётся выбором для обычной работы с одним прибором: у него больше холода (1490 Вт) и меньше корпус. Ниже +5 °C эти охладители не опускаются; для конденсации дихлорметана, эфира, пентана и для низкотемпературных реакций нужен криостат — компактный KADAMM ЦТ-О4-20 (бак 4 л, до −20 °C), модели ЦТ-О ряда 2 на 4.5–5 л с пределом −40 °C, замкнутый ЦТ-ОЗ-20 под малые испарители или баня открытого типа ЦТ-О5 , опускающаяся до −120 °C. Если воду требуется и охлаждать, и нагревать, смотрите термостаты ЦТ-КБ с верхним пределом +100 °C.

Для реактора термостат выбирают по объёму рубашки, для испарителя — по объёму колбы, см. лабораторные реакторы, реакторы из нержавеющей стали, роторные испарители. На шаге «Комплект» их конфигураторов термостат уже предусмотрен.

KADAMM ЦТ-ОП6 относится к лабораторному электрооборудованию и соответствует техническим регламентам ЕАЭС — ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Охладитель имеет маркировку CE, производство работает по системе менеджмента качества ISO 9001. С прибором передаются декларация соответствия, паспорт и руководство по эксплуатации на русском языке.

Хладагент R134a негорюч, холодильная машина герметична, конденсатор обдувается воздухом; в водяном контуре — вода или смесь воды с гликолем, давление в нём не превышает напора насоса. Взрывозащиты у прибора нет, место ему — в обычной лаборатории: если испаритель стоит в вытяжном шкафу, охладитель оставляют снаружи, а с конденсатором соединяют шлангами.

• Электрическая безопасность — сеть 220 В, 50 Гц, мощность 850 Вт; нужна заземлённая розетка.
• Защита контура хладагента — R134a в герметичном контуре, дозаправка при эксплуатации не нужна; компрессор защищён по току и давлению.
• Вода под контролем — температура показывается с шагом 0.1 °C, отслеживаются уровень и перегрев; заливать только гликолевую смесь или дистиллированную воду.
• Гидравлическая часть — насос даёт напор 10 м, на это давление должны быть рассчитаны штуцеры и шланги прибора; каждое соединение — под хомут.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Класс защиты корпуса, мощность насоса в ваттах и стабильность температуры указываются в паспорте каждой поставки — уточняйте у менеджера.

Лаборатория запустит ЦТ-ОП6 сама примерно за час: охладитель приходит собранным, а для обвязки хватает двух шлангов до прибора, который нужно охлаждать. Рекомендуемая последовательность первого пуска:

Обслуживание в процессе эксплуатации

• Вода контура — дистиллят меняют каждые 1–3 месяца, смотря по режиму; если появились запах или налёт, бак промывают.
• Конденсатор — раз в квартал решётку продувают от пыли, иначе падает холодопроизводительность.
• Штуцеры, шланги — проверять при всяком перемещении прибора; потерявшие эластичность шланги менять.
• Уровень воды — по метке: доливать, когда вода испаряется или подключён новый контур.
• Насос — в смазке не нуждается; если подача упала, убедитесь, что в контуре нет воздуха, и осмотрите фильтр.
