KADAMM ЦТ-О.2 — криостаты циркуляционные, ряд 2 4.5–5 л купить | bbrc.ru

KADAMM · Криостаты

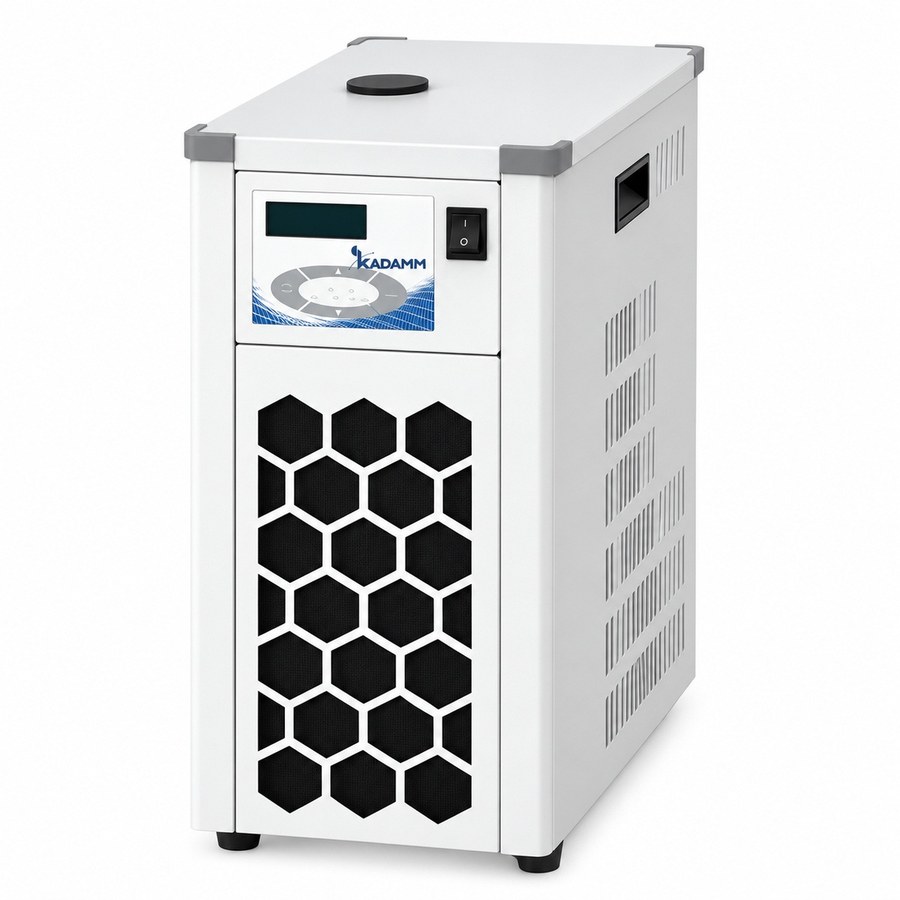

KADAMM ЦТ-О.2 — Криостаты циркуляционные, ряд 2 4.5–5 л

Циркуляционные криостаты в 6 исполнениях для конденсаторов испарителей, реакторных рубашек и другого оборудования. Внутри — датчик PT100, интеллектуальный PID и компрессоры известных марок.

Объём бака:4.5 л 5 л

смотрите также:ЦТ-О ряд 2, 10–20 л →ЦТ-О5 →ЦТ-О →

−10…−40 °CРегулирование PID, датчик PT100Защита по фазам и давлениюSUS304/316

Запросить цену

4.5–5 л

объём бака

−10…RT

диапазон температур

±0.3 °C

стабильность

7–22 л/мин

подача насоса

до 700 Вт

холод

исполнений

Артикулы серии

KADAMM ЦТ-О4.5-20

Для настольных испарителей: объём 4.5 л, холод от комнатной (RT) до −20 °C, колбы 0.5–2 л

KADAMM ЦТ-О4.5-20.2

Для компактных реакторов: объём 4.5 л, охлаждение от RT до −20 °C, колбы 0.5–2 л

KADAMM ЦТ-О5-10.2

5 л · −10 °C…RT · колбы 1–5 л

KADAMM ЦТ-О5-20.2

5 л · −20 °C…RT · колбы 1–5 л

KADAMM ЦТ-О5-30.2

5 л · −30 °C…RT · колбы 1–5 л

KADAMM ЦТ-О5-40.2

5 л · −40 °C…RT · колбы 1–5 л

Как читается артикул: ЦТ — серия; далее буква типа (Н нагрев, НЗ закрытый, Б баня, К нагрев+охлаждение, О криостат), потом объём бака и глубина холода. Суффиксы: Ex взрывозащищённое исполнение, С сенсорная панель, .2/.3 номер ряда.

О серии

В карточке KADAMM ЦТ-О.2 4.5–5 л собраны шесть криостатов ряда 2: открытая баня 4.5 или 5 л, компрессорное охлаждение до −10, −20, −30 либо −40 °C. Прибор поддерживает заданную отрицательную температуру теплоносителя и гонит его через конденсатор настольного роторного испарителя (колба 0.5–5 л) или через рубашку стеклянного реактора на 1–5 л. С основным рядом ЦТ-О ряд 2 расходится в измерении и защитах: датчик — платиновый PT100, регулятор — PID, индикация цифровая с шагом 0.1 °C, контур теплоносителя из нержавейки SUS304/316, а компрессор защищён от перегрева, превышения тока и давления. Питание у всех шести однофазное, место им — на лабораторном столе возле испарителя; наибольший корпус имеет размеры 510×310×740 мм.

Ряд делится на две ветви: компактные приборы на 4.5 л и настольные на 5 л с четырьмя вариантами глубины холода

В первую ветвь входят KADAMM ЦТ-О4.5-20 и ЦТ-О4.5-20.2: бак 4.5 л, нижний предел −20 °C. Оба дают 700 Вт холода (для ЦТ-О4.5-20.2 значение указано при +20 °C), держат температуру с точностью ±0.3 °C, насос качает 22 л/мин при 0.3 бар, индикация светодиодная. ЦТ-О4.5-20 собран в корпусе 430×230×460 мм, весит 28 кг (с упаковкой 33 кг), работает от 220 В и комплектуется силиконовыми шлангами 8 мм; для его насоса указано ещё и всасывание 0.2 бар, а по заказу доступны интерфейс RS232/485, сигнал о низком уровне теплоносителя и нагрев. ЦТ-О4.5-20.2 выполнен вертикальным, 230×490×450 мм, масса 26.5 кг (36.5 кг брутто); в нём датчик PT100, хладагент R404a, потребление не выше 700 Вт, питание универсальное 100–240 В, штуцеры 8 мм. Вторую ветвь образуют четыре варианта одного корпуса ≈510×310×740 мм с баком 5 л — KADAMM ЦТ-О5-10.2, ЦТ-О5-20.2, ЦТ-О5-30.2 и ЦТ-О5-40.2, рассчитанные на −10, −20, −30 и −40 °C. Ванна у них 250×130 мм, горловина 215 мм, датчик PT100, насос даёт 7 л/мин при напоре 4 м, сеть 220 или 110 В. Чем глубже холод, тем выше потребление (500, 700, 841 и 841 Вт) и тем другой хладагент: −10 и −20 работают на R290, −30 — на R22, −40 — на R404.

Как подобрать глубину холода к растворителю: запас 10 °C

Пар оседает в конденсаторе испарителя лишь тогда, когда теплоноситель ощутимо холоднее точки конденсации растворителя при данном давлении. На практике разницу держат от 10 °C, а при полной колбе и интенсивной отгонке — 15–20 °C: при меньшем перепаде всё больше пара проскакивает мимо конденсатора в насос. Из этого и следует выбор исполнения. Вариант −10 °C (ЦТ-О5-10.2) справляется с водой, этанолом, изопропанолом и ацетоном, если баня не горячее +40 °C. Вариант −20 °C (ЦТ-О4.5-20, ЦТ-О4.5-20.2, ЦТ-О5-20.2) рассчитан на обычную отгонку спиртов, толуола, ацетонитрила и этилацетата с возвратом растворителя. Дихлорметану и гексану нужен −30 °C (ЦТ-О5-30.2); пентану, диэтиловому эфиру и дихлорметану на колбах 3–5 л при большом потоке пара — −40 °C (ЦТ-О5-40.2). Есть и второе правило, про холодопроизводительность: её указывают ближе к верху диапазона, а к нижнему пределу она снижается, так что прибор у своего предела снимает меньше тепла, чем он же на 10 °C теплее. При смеси растворителей ориентируются на самый летучий. Объём бака зависит от того, что охлаждается: 4.5 л — настольные испарители и колбы 0.5–2 л, 5 л — колбы и рубашки 1–5 л.

Ряд 2 и основной ряд ЦТ-О: в чём разница и когда брать основной

В основном ряду KADAMM ЦТ-О5 восемь глубин холода, от −10 до −120 °C, насос на 20 л/мин и микропроцессорное управление. Ряд 2 ограничен −10…−40 °C — этого с запасом хватает для роторной отгонки, — а выигрывает точностью и надёжностью. Датчик PT100 в отличие от термопары меряет температуру бака точнее и не уходит со временем; PID с индикацией 0.1 °C сглаживает колебания около уставки; нержавеющий контур SUS304/316 не боится коррозии в спиртовых и водно-гликолевых средах; компрессор защищён от перегрева, перегрузки, превышения давления и тока. У пятилитровых вариантов насос 7 л/мин при 4 м подобран под стеклянный конденсатор настольного испарителя: тепло снимается полностью, а нагрузка на стекло и шланги меньше, чем при 20 л/мин основного ряда. Компактным приборам на 4.5 л с насосом 22 л/мин при 0.3 бар по силам и рубашка небольшого реактора. Основной ряд нужен, когда требуется −60 °C и ниже: ловушки летучих веществ, синтез при −50 °C, улавливание низкокипящих газов.

Теплоноситель и открытая баня

Вода в баке при температуре ниже 0 °C превращается в лёд, так что теплоноситель подбирают под глубину холода. На −10 °C хватает смеси воды с гликолем, на −20 °C нужен этанол или более концентрированный гликоль, на −30 и −40 °C — этанол либо специальный низкотемпературный состав. Чем холоднее, тем гуще жидкость и тем меньше реальная подача насоса — и это ещё одна причина брать глубину с запасом. В открытую баню удобно опустить колбу, ловушку или пробирки, параллельно питая внешний контур. Минус в том, что этанол улетучивается, а гликоль тянет влагу из воздуха, и на стенках ванны и в конденсаторе копится иней. Если криостат крутится по нескольку часов каждый день, лучше подойдёт ЦТ-ОЗ-20 замкнутого контураот KADAMM: та же температура −20 °C для настольных испарителей, только без открытой ванны.

Артикулы карточки (шесть) и смежные карточки

Шесть артикулов (KADAMM ЦТ-О4.5-20, ЦТ-О4.5-20.2, ЦТ-О5-10.2, ЦТ-О5-20.2, ЦТ-О5-30.2, ЦТ-О5-40.2) предлагаются как опция на шаге «Комплект» в конфигураторах испарителей KADAMM РИ-1, РИ-1П , РИ-3 и у реакторов РЕА-Р 1–5 л. Варианты с баком 10–20 л вынесены на страницу KADAMM ЦТ-О.2 10–20 л; нагрев рубашки до +200 °C вместе с охлаждением в одном приборе дают криотермостаты KADAMM ЦТ-К 5–10 л; когда для конденсатора довольно воды +5…+40 °C, достаточно охладителя KADAMM ЦТ-ОП8.

Подбор в трёх пунктах: бак по объёму примерно как рубашка или колба; холод — рабочая температура плюс запас ≥ 10 °C; нагрев — по мощности под номинал реактора. Если есть сомнения, опишите задачу и отправьте на sales@bbrc.ru.

Кому подходит

К ЦТ-О.2 4.5–5 л обращаются, когда у настольного испарителя или реактора требуется холод −10…−40 °C, точное измерение датчиком PT100 и питание от однофазной сети. Ниже — подразделения и задачи, где этот ряд уместнее соседних карточек:

Органический синтезДля каждого растворителя — своё исполнение на −20, −30 или −40 °C: отгонка эфира, дихлорметана, ацетонитрила и этилацетата с колб 1–5 л с возвратом.

Пробоподготовка и аналитикаУпаривание экстрактов на испарителях с колбами 0.5–2 л. Компактным ЦТ-О4.5-20 и ЦТ-О4.5-20.2 (стабильность ±0.3 °C) достаточно 230–430 мм ширины стола.

Лаборатории с настольными стеклянными реакторамиРубашка 1–5 л при экзотермических реакциях и кристаллизации охлаждается прибором, подобранным к KADAMM РЕА-Р 1–5 л по листу подбора.

Разработка лекарственных средствТемпература конденсатора воспроизводится от опыта к опыту благодаря PT100 и PID с индикацией 0.1 °C — удобно для протоколов по методике; контур SUS304/316 не корродирует в гликолевых средах.

Тесные помещения и комнаты без водопроводаПрибор вместо проточной воды: стоит на столе, включается в одну розетку, а ЦТ-О4.5-20.2 питается от 100–240 В.

Вузы и научные центрыУставка задаётся цифрой, управление несложное; в открытую баню можно погружать объекты, а к ЦТ-О4.5-20 прилагаются силиконовые шланги 8 мм.

Криостат на 4.5–5 л: какое исполнение ряда взять или нужна соседняя карточка

У шести артикулов разные баки, глубина холода, насосы и корпуса. Выберите строку со своей задачей — она укажет подходящее исполнение или соседнюю карточку.

Ваша задача	Подходит	Почему
Мало места на столе, настольный испаритель, колба 0.5–2 л	KADAMM ЦТ-О4.5-20 →	−20 °C, бак 4.5 л, ±0.3 °C, 700 Вт, насос 22 л/мин; 28 кг, 430×230×460 мм; в комплекте шланги 8 мм.
Аналог, но узкий вертикальный корпус, PT100 и сеть 100–240 В	KADAMM ЦТ-О4.5-20.2 →	26.5 кг, 230×490×450 мм, R404a, потребляет не более 700 Вт; годится также для рубашки небольшого реактора.
Колбы 1–5 л: вода, ацетон, спирты, баня до +40 °C	KADAMM ЦТ-О5-10.2 →	−10 °C на R290, 500 Вт потребления; ванна 250×130 мм, насос 7 л/мин при 4 м.
Обычная отгонка с возвратом: толуол, ацетонитрил, этилацетат	KADAMM ЦТ-О5-20.2 →	−20 °C на R290, потребляет 700 Вт; корпус прежний, ≈510×310×740 мм.
Гексан и дихлорметан, колбы до 5 л	KADAMM ЦТ-О5-30.2 →	−30 °C на R22, потребление 841 Вт; 10 °C запаса до точки конденсации ДХМ в вакууме.
Быстрая отгонка дихлорметана, эфира, пентана	KADAMM ЦТ-О5-40.2 →	−40 °C на R404, потребление 841 Вт: в ряду 2 на 5 л холоднее исполнения нет.
У испарителя или реактора 1–5 л требуется −10…−40 °C и датчик PT100	✓ Открытая сейчас страница: криостаты KADAMM ЦТ-О.2 на 4.5–5 л	6 исполнений, сеть одна фаза, контур SUS304/316, компрессор с защитами.
Криореакции и ловушки при −60 °C и ниже	KADAMM ЦТ-О5 →	Основной ряд: насос 20 л/мин, восемь вариантов глубины, от −10 до −120 °C.
Прибор работает часами каждый день, мешают испарение и иней	KADAMM ЦТ-ОЗ-20 →	4.5 л, замкнутый контур, −20 °C, при 0 °C — 480 Вт, ширина корпуса 208 мм.
Рубашку надо не только охлаждать, но и греть до +200 °C	KADAMM ЦТ-К 5–10 л →	Криотермостаты −20/−40/−80…+200 °C, стабильность ±0.1 °C; компактные — ЦТ-К6.
Рубашка реактора 10–20 л или колба от 10 л	KADAMM ЦТ-О.2 10–20 л →	Ёмкость бака на выбор 10, 17 или 20 л; отвод тепла 841–3200 Вт; подача насоса 7–22 л/мин.

Сомневаетесь, что выбрать: −20 или −30 °C, 4.5 или 5 л? Напишите на sales@bbrc.ru, какой растворитель, какой объём колбы или рубашки и с какой скоростью идёт отгонка, — в одном предложении подберём криостат, шланги и теплоноситель.

Где применяется

Конденсаторы испарителей на столеКолбы 0.5–5 л: при −10…−40 °C теплоноситель улавливает пары растворителя, которые с проточной водой ушли бы в насос.

Рубашки реакторов на 1–5 лНужны для отвода тепла экзотермических стадий, для кристаллизации и для синтеза на холоде; компактный бак 4.5 л снабжён насосом на 22 л/мин при 0.3 бар.

Летучий растворитель — обратно в работуПри −30/−40 °C пары пентана, эфира и дихлорметана почти без остатка переходят в жидкость, и её можно использовать повторно.

Погружное охлаждениеВ открытую ванну 250×130 мм через горловину 215 мм опускают колбы, пробирки и ловушки, которые нужно держать при отрицательной уставке.

Ловушки-конденсаторыПерехватывают пары до вакуумного насоса во время сушки и отгонки под разрежением.

Вместо водопроводного охлажденияТеплоноситель ходит по замкнутому кругу — подходит, если воды в помещении нет или её расход ограничен.

Конструктивные особенности

Ряд из шести моделей с баками 4.5 и 5 лДва компактных прибора охлаждают до −20 °C — это ЦТ-О4.5-20.2 и ЦТ-О4.5-20. Четыре модели в общем корпусе (ЦТ-О5-10.2, а также его варианты -20.2, -30.2 и -40.2) вместе перекрывают интервал −10…−40 °C.

PT100 плюс PIDТемпературу измеряет платиновый датчик, PID-регулятор показывает её с шагом 0.1 °C; компактные варианты держат уставку с точностью ±0.3 °C.

700 Вт холода в компактном корпусеТакую мощность снимают ЦТ-О4.5-20 и ЦТ-О4.5-20.2 (для 20.2 она дана при +20 °C) — этого достаточно для конденсатора под колбу до 2 л.

Насосы двух видовУ баков 4.5 л — 22 л/мин при 0.3 бар, под рубашки и конденсаторы; у баков 5 л — 7 л/мин при 4 м, мягкая подача, бережная к стеклу конденсатора.

Хладагент выбран по глубине холодаДля −10 и −20 °C заправлен R290, для −30 °C — R22, для −40 °C и компактных вариантов — R404/R404a; компрессоры известных брендов.

Тракт из SUS304/316Ванна и гидравлика из нержавейки не корродируют ни в спиртовых, ни в водно-гликолевых средах.

Защита компрессораПри перегреве, перегрузке, превышении тока или давления машина отключается сама и выводит индикацию.

Питание от одной фазыЦТ-О4.5-20 — 220 В, ЦТ-О4.5-20.2 — 100–240 В, 5-литровые — 220/110 В; потребляемая мощность от 500 до 841 Вт.

Размещение на столеКорпус по размерам укладывается в рамки от 230×490×450 до ≈510×310×740 мм. Компактный прибор весит 26.5–28 кг, так что поднять и перенести его можно в одиночку.

Технические характеристики

Параметр	KADAMM ЦТ-О4.5-20 −20 °C…RT	KADAMM ЦТ-О4.5-20.2 −20 °C…RT	KADAMM ЦТ-О5-10.2 −10 °C…RT	KADAMM ЦТ-О5-20.2 −20 °C…RT	KADAMM ЦТ-О5-30.2 −30 °C…RT	KADAMM ЦТ-О5-40.2 −40 °C…RT
Объём бака, л	4.5	4.5	5	5	5	5
Диапазон температур	−20 °C…RT	−20 °C…RT	−10 °C…RT	−20 °C…RT	−30 °C…RT	−40 °C…RT
Стабильность	±0.3 °C	±0.3 °C	уточняйте	уточняйте	уточняйте	уточняйте
Подача насоса, л/мин	до 22	22	7	7	7	7
Напор, м	уточняйте	уточняйте	4	4	4	4
Холодопроизводительность, Вт	700	700 (при +20 °C)	уточняйте	уточняйте	уточняйте	уточняйте
Хладагент	уточняйте	R404a	R290	R290	R22	R404
Питание	220 В	100–240 В	220 / 110 В	220 / 110 В	220 / 110 В	220 / 110 В
Габариты (Ш×Г×В), мм	430×230×460	230×490×450	≈510×310×740	≈510×310×740	≈510×310×740	≈510×310×740
Масса, кг	28 / 33	26.5 / 36.5	уточняйте	уточняйте	уточняйте	уточняйте
Подходит для	колбы 0.5–2 л, настольные испарители	колбы 0.5–2 л, компактные реакторы	колбы 1–5 л	колбы 1–5 л	колбы 1–5 л	колбы 1–5 л
Особенности	LED 0.1 °C силиконовые шланги 8 мм опции: RS232/485, сигнал низкого уровня, нагрев давление насоса 0.3 бар (всасывание 0.2 бар)	LED, PT100 потребляемая мощность до 700 Вт штуцеры 8 мм давление насоса 0.3 бар	потребляемая мощность 500 Вт PT100 горловина ванны 215 мм, ванна 250×130 мм SUS304, змеевик — хромированная медь	потребляемая мощность 700 Вт PT100 горловина ванны 215 мм, ванна 250×130 мм SUS304, змеевик — хромированная медь	потребляемая мощность 841 Вт PT100 горловина ванны 215 мм, ванна 250×130 мм SUS304, змеевик — хромированная медь	потребляемая мощность 841 Вт PT100 горловина ванны 215 мм, ванна 250×130 мм SUS304, змеевик — хромированная медь
Регулирование	PID, цифровая индикация 0.1 °C
Сертификация	CE, ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС)

Сведения приводит KADAMM как изготовитель. Пометка «уточняйте» значит, что величину подтвердит паспорт, выдаваемый при заказе; мощность охлаждения дана для двух точек — +20 °C и вблизи нижней границы диапазона. Характеристики со временем могут корректироваться.

Стандарты, безопасность и документы

Криостаты KADAMM ЦТ-О.2 4.5–5 л относятся к лабораторному электрооборудованию, и для них подтверждено соответствие двум регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Выпуск идёт по системе менеджмента качества ISO 9001, на корпус нанесена маркировка CE. Покупатель получает вместе с прибором паспорт, декларацию соответствия и русскоязычное руководство по эксплуатации.

Агрегат охлаждения — герметичный, конденсатор обдувается воздухом; в зависимости от исполнения заправлен R290, R22 или R404. Поскольку R290 — углеводородный хладагент, помещение должно проветриваться, решётки вентиляции оставляют открытыми, а в холодильный контур вмешивается только сервис. Взрывозащиты у криостатов нет: спирт в открытой бане легко воспламеняется, поэтому прибор работает в обычной лаборатории под вытяжкой и не размещается во взрывоопасных зонах.

Электробезопасность — нужна розетка с заземлением: питание однофазное 220 В (у ЦТ-О4.5-20.2 — 100–240 В, у 5-литровых — 220/110 В), мощность 500–841 Вт.
Защита холодильного агрегата — компрессор отключается при перегреве, перегрузке, по току и давлению; у ЦТ-О4.5-20 опционально контролируется уровень теплоносителя.
Безопасность при работе на холоде — жидкость при −40 °C обмораживает кожу, поэтому ванну закрывают крышкой, шланги теплоизолируют, а работают в перчатках.
Химическая безопасность — гликоль и спирт в открытой бане заливают под вытяжкой; на горячие части испарителя теплоноситель попадать не должен.
Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Данные заправки, класс защиты корпуса, хладагент ЦТ-О4.5-20, а также масса и стабильность пятилитровых вариантов указываются в паспорте на конкретную поставку — их стоит уточнить у менеджера.

С какими реакторами и испарителями работает: подбор по объёму

Для реактора термостат выбирают по объёму рубашки, для испарителя — по объёму колбы. В таблице ниже показано, под какие объёмы подходит каждый артикул из этой карточки — согласно паспорту серии и листу подбора KADAMM.

Реакторы смотрите в карточках реакторы лабораторныеи нержавеющие, испарители — в разделе роторные испарители. Там этот термостат уже добавлен под нужный объём на шаге «Комплект» конфигуратора.

Артикул	Реакторы (по листу подбора)	Испарители (по колбе)	По паспорту
KADAMM ЦТ-О4.5-20	—	—	колбы 0.5–2 л, настольные испарители
KADAMM ЦТ-О4.5-20.2	—	—	колбы 0.5–2 л, компактные реакторы
KADAMM ЦТ-О5-10.2	1 л, 2 л, 3 л, 5 л	колба 1 л, колба 2 л, колба 3 л, колба 5 л	колбы 1–5 л
KADAMM ЦТ-О5-20.2	1 л, 2 л, 3 л, 5 л	колба 1 л, колба 2 л, колба 3 л, колба 5 л	колбы 1–5 л
KADAMM ЦТ-О5-30.2	1 л, 2 л, 3 л, 5 л	колба 1 л, колба 2 л, колба 3 л, колба 5 л	колбы 1–5 л
KADAMM ЦТ-О5-40.2	1 л, 2 л, 3 л, 5 л	колба 1 л, колба 2 л, колба 3 л, колба 5 л	колбы 1–5 л

KADAMM подбирает по объёму колбы и рубашки; глубину холода — по рабочей температуре плюс запас ≥ 10 °C.

Заводские опции

Монтаж выполняется на заводе по заказу. Выберите нужные позиции в конфигураторе на шаге «Реакторы» ниже либо перечислите их в письме менеджеру.

Название	Описание
Интерфейс RS232/485	У компактных моделей — опция.
Сигнал низкого уровня	Опция у компактных моделей.
Функция нагрева	Опция у компактных моделей.

Конфигуратор заказа

Отметьте модели, задайте количество — спецификация для заявки сформируется сама.

Шаг 1 — Позиции

Выбор исполнения и количества

Шаг 2 — Спецификация

Перечень выбранных позиций: распечатать или сохранить как PDF

Шаг 3 — Заявка

Готовый список на sales@bbrc.ru

Запуск и монтаж оборудования

Запустить криостат ряда 2 лаборатория может сама примерно за час: он приходит собранным, снаружи остаётся присоединить лишь два шланга — к рубашке или конденсатору. Первый пуск у всех шести артикулов проходит одинаково; отличаются только диаметр штуцеров и теплоноситель, который подбирают под нужную глубину холода.

Место установки
Нужен прочный стол возле реактора или испарителя. Сам корпус занимает от 230×490×450 до ≈510×310×740 мм, к этому добавьте свободное пространство сзади и с боков, чтобы воздух охлаждал конденсатор. Заземлённая розетка — 100–240 В для ЦТ-О4.5-20.2, 220 В для ЦТ-О4.5-20 и 5-литровых вариантов. Помещение должно проветриваться, а для исполнений на R290 это требование обязательное.

Распаковка и выстаивание
Осмотрите корпус, ванну и штуцеры, проверьте комплектность и совпадение артикула с паспортом. Если прибор везли наклонённым, перед первым включением компрессора он должен постоять вертикально; сколько — сказано в руководстве.

Какой теплоноситель и сколько
Для −10 °C подходит смесь воды с гликолем, для −20 °C — этанол или более концентрированный гликоль, для −30 и −40 °C — этанол либо специальный низкотемпературный теплоноситель. Ванну заполняют до метки, учитывая, что часть жидкости уйдёт в шланги и конденсатор: когда заработает насос, уровень опустится и его надо восполнить.

Обвязка контура
Шланги надевают на штуцеры; у компактных вариантов это 8 мм, а для ЦТ-О4.5-20 силиконовые шланги уже входят в комплект. Теплоноситель подают снизу конденсатора и отводят сверху — так он движется навстречу пару и выгоняет воздух. Шланги делают как можно короче; при работе ниже 0 °C их теплоизолируют, иначе на столе появятся иней и вода.

Проверка потока
Сначала запускают только насос, без охлаждения, и смотрят, нет ли в конденсаторе пузырей, а на хомутах — подтёков. Свободный конец шланга не допускается: через разомкнутый контур ванна опустеет. У 5-литровых вариантов насос даёт 7 л/мин при 4 м — этого хватает, чтобы поднять жидкость к конденсатору настольного испарителя.

Выход на температуру
Холод включают с выставленной уставкой ещё до того, как поставлена колба, чтобы к началу отгонки конденсатор был уже холодным. Уставка должна быть хотя бы на 10 °C ниже, чем температура конденсации растворителя при рабочем давлении.

Первый цикл отгонки
Разрежение на старте умеренное, конденсацию контролируют по первым виткам холодильника. Если пар добирается до выхода конденсатора, уменьшают уставку или темп отгонки. После завершения холод выключают, а насос ещё несколько минут гоняет жидкость, пока температура в контуре не сравняется.

Перерыв и хранение
Если прибор простаивает дольше суток, ванну закрывают крышкой — иначе этанол улетучивается, а гликоль набирает влагу. Сливают теплоноситель в тару, чтобы использовать снова; выливать его в канализацию нельзя.

Обслуживание в процессе эксплуатации

Теплоноситель — следить за уровнем и внешним видом; при помутнении, появлении воды в этаноле или снижении концентрации гликоля жидкость меняют, интервал — по руководству.
Решётка конденсатора — очищать от пыли: при забитой решётке растёт давление, и срабатывает защита компрессора.
Иней в ванне — если открытая ванна работает на −30/−40 °C, её время от времени оттаивают и убирают конденсат; SUS304/316 моют без абразивных средств.
Шланги и штуцеры — проверять, не потрескался ли силикон на холоде, подтягивать хомуты; шланги меняют, когда износились.
Датчик и показания — ежегодно сравнивать PT100 с эталонным термометром, опущенным в ванну; поправку вводят так, как описано в руководстве.

Преимущества серии

✓

Насос чист, растворитель собран
Конденсатор при −20…−40 °C не пропускает пар к насосу: мембрану реже промывают, в вытяжку уходит меньше паров, а растворителя тратится меньше.

✓

Точность в нужном месте
Благодаря PT100, PID и индикации 0.1 °C конденсатор держит температуру ровно, и результат отгонки повторяется в каждой партии.

✓

Холод под задачу, без лишнего запаса
В одном корпусе — четыре ступени от −10 до −40 °C; для отгонки этанола нет смысла платить за −40 °C.

✓

Испаритель и реактор — от одного прибора
Пятилитровый бак рассчитан на рубашки и колбы 1–5 л; чтобы перейти с отгонки на кристаллизацию, достаточно перекинуть шланги.

✓

Водопровод не нужен
Теплоноситель циркулирует по замкнутому кругу, воды прибор не расходует — достаточно розетки, и его можно поставить в любой комнате.

✓

Долговечный тракт из нержавейки
Спирт и гликоль не вызывают коррозии SUS304/316, а бессальниковый насос обходится без смазки.

✓

Компрессор под защитой
Если решётка конденсатора забита или шланг закупорен, холодильную машину спасает отключение по току, давлению и перегреву.

Серии реакторов KADAMM

Параметр	KADAMM ЦТ-О ряд 2, 4.5–5 л	KADAMM ЦТ-О ряд 2, 10–20 л	KADAMM ЦТ-О5	KADAMM ЦТ-О
Тип	криостат ряда 2, компактный	криостат ряда 2	криостат, открытая баня	криостат компактный
Температура / объём	бак 4.5–5 л · −10…−40 °C	бак 10–20 л · −10…−40 °C	бак 5 л · −10…−120 °C	бак 4 л · −20 °C
Исполнения	6 исполнений	7 исполнений	8 глубин	1 исполнение
Привод и особенности	7–22 л/мин · PT100	7–22 л/мин · PT100	20 л/мин · колбы и реакторы 1–5 л	8–16 л/мин · колбы 1–2 л
Карточка серии	← Вы здесь	Открыть	Открыть	Открыть

Сомневаетесь, что выбрать? Напишите на sales@bbrc.ru объём колбы или реактора, растворитель и рабочую температуру — в одном предложении получите термостат, шланги и теплоноситель.

Часто задаваемые вопросы

Ориентируйтесь на температуру конденсации при рабочем давлении и закладывайте не меньше 10 °C запаса. Для воды, этанола, ацетона и изопропанола с баней до +40 °C достаточно −10 °C (ЦТ-О5-10.2). Спирты, толуол, ацетонитрил и этилацетат при быстрой отгонке требуют −20 °C (ЦТ-О4.5-20, ЦТ-О4.5-20.2, ЦТ-О5-20.2). Гексану и дихлорметану нужно −30 °C (ЦТ-О5-30.2). Для диэтилового эфира, пентана и дихлорметана на колбах 3–5 л берите −40 °C (ЦТ-О5-40.2).

При работе с несколькими растворителями выбор делают по самому летучему из них. Ещё одну ступень стоит добавить, если прибор долго будет работать возле нижней границы диапазона: там холодопроизводительность меньше, чем в его середине, и под нагрузкой уставка может оказаться недостижимой.

Да, если речь о стеклянном конденсаторе настольного испарителя с колбой 1–5 л. При напоре 4 м расход 7 л/мин поднимает теплоноситель к конденсатору, стоящему выше криостата, и даёт в змеевике турбулентное течение. Поток умеренный, поэтому шланги и стекло нагружены меньше: давление в контуре ниже, чем у основного ряда с его 20 л/мин.

Для рубашки реактора 3–5 л от того же прибора 7 л/мин тоже хватит — на кристаллизацию и поддержание температуры. Когда же нужно быстро отвести тепло экзотермы, выбирайте криотермостат ЦТ-К5 или компактные ЦТ-О4.5-20 и ЦТ-О4.5-20.2, у которых насос даёт 22 л/мин при 0.3 бар.

Общее у них — 700 Вт холода, бак 4.5 л, стабильность ±0.3 °C и насос 22 л/мин при 0.3 бар. У ЦТ-О4.5-20 корпус горизонтальный, 430×230×460 мм и 28 кг, питается от 220 В, силиконовые шланги 8 мм идут в комплекте; по заказу добавляют RS232/485, функцию нагрева и сигнализацию низкого уровня.

У ЦТ-О4.5-20.2 корпус вертикальный, 230×490×450 мм, то есть шириной лишь 230 мм, масса 26.5 кг; в нём датчик PT100, хладагент R404a и питание 100–240 В. Этот вариант выбирают для рубашки небольшого реактора или когда место на столе ограничено по ширине.

Ниже нуля чистая вода не годится — она замерзает при 0 °C, поэтому используют спирты и смеси. Смесь воды с гликолем работает до −10 °C, этанол или более концентрированный гликоль — до −20 °C, а на −30 и −40 °C заливают этанол или низкотемпературный теплоноситель, предназначенный для этих температур. Со всеми этими средами тракт SUS304/316 совместим.

Имейте в виду вязкость: гликолевая смесь при охлаждении сильно густеет, и насос подаёт меньше. Этанол остаётся текучим, однако улетучивается из открытой бани, поэтому её закрывают крышкой. Заливать нужно с учётом шлангов и конденсатора, а не только бака — при недоливе насос начинает захватывать воздух.

Точностью регулирования и набором защит. Температуру измеряет платиновый PT100, а не термопара; PID-регулятор показывает значение с шагом 0.1 °C; жидкостный тракт выполнен из нержавеющей стали SUS304/316. Компрессоры известных марок защищены от перегрева, перегрузки, превышения тока и давления; компактные версии дополнительно получили интерфейсы и универсальное питание. Рабочие глубины ряда 2 — от −10 до −40 °C.

Если задача требует −60 °C и ниже, вплоть до −120 °C (ловушки, конденсация низкокипящих газов, синтез при −50 °C и холоднее), берите основной ряд KADAMM ЦТ-О5 : насос там подаёт 20 л/мин при напоре 4–6 м.

Подключить оба объекта к одному криостату можно лишь через делитель потока или последовательно, причём тепловые нагрузки складываются. Холода 700 Вт у компактных ЦТ-О4.5-20 и ЦТ-О4.5-20.2 хватает либо на конденсатор колбы объёмом до 2 л, либо на рубашку небольшого реактора — одновременная работа на оба при полной нагрузке не предусмотрена.

Удобнее разнести задачи на два прибора: у испарителя — криостат ряда 2, у реактора — криотермостат KADAMM ЦТ-К5 , который заодно обеспечит нагрев до +200 °C. Конфигуратор в карточках испарителей и реакторов уже предлагает оба на шаге «Комплект».

Поставляется собранный прибор (холодильный агрегат и насос), к нему — заглушки и штуцеры, руководство по эксплуатации и паспорт. ЦТ-О4.5-20 комплектуется силиконовыми шлангами 8 мм; функцию нагрева, сигнал низкого уровня и интерфейс RS232/485 добавляют под заказ.

В комплект не входят теплоноситель, а для прочих исполнений — также шланги под штуцеры 8 мм с хомутами; при температурах ниже 0 °C понадобится изоляция шлангов. О крышке ванны и запасных штуцерах спрашивайте менеджера.

Через горловину 215 мм в открытую ванну 250×130 мм удобно опускать ловушки и колбы, а уровень жидкости виден сразу. Платой за это служит контакт с воздухом: гликоль набирает влагу, этанол улетучивается, а при −30/−40 °C стенки покрываются инеем. Решение — накрывать ванну крышкой во время работы, оставлять открытой как можно меньшую площадь и время от времени размораживать прибор.

При ежедневной многочасовой работе с настольным испарителем разумнее выбрать KADAMM ЦТ-ОЗ-20 с закрытым баком и замкнутым контуром: жидкость не улетучивается и не набирает влагу, иней не образуется, а ширина корпуса меньше — 208 мм.

Комплект поставки и гарантия

Комплект поставки

✓ Прибор в сборе
✓ Штуцеры и заглушки
✓ Руководство по эксплуатации и паспорт изделия

Гарантия и документы

✓ Гарантийное и постгарантийное обслуживание
✓ Гарантийный срок и условия — у менеджера

Поставка и сервис

Поставка

Доставка по всей России

Сроки уточняйте у менеджера

Документация

Полный комплект

Сертификаты соответствия, паспорт и руководство по эксплуатации

Сервис

Поддержка и ЗИП

Под заказ: ЗИП, уплотнения, запасные колбы и якоря для мешалок

Полезные статьи

Чем отличаются криостат и термостат

Криостат, криотермостат или термостат: выбор под процесс

Роторный испаритель: как устроен и как его выбрать

Сколько холода требуется конденсатору роторного испарителя

Вакуумный насос для лаборатории: как выбрать

Контроллер и насос для испарителя и реактора

* Изображения на сайте могут не совпадать с внешним видом прибора: он меняется с типоразмером, конфигурацией и комплектацией. От исполнения зависят и характеристики, и состав поставки (объём сосуда, контроллер, привод, штуцеры) — точные значения приведены в таблице «Технические характеристики».

** Производитель вправе без предварительного уведомления менять комплектацию и технические характеристики. Текущие данные сообщит менеджер.

Оформить заказ: криостат 4.5–5 л, KADAMM ЦТ-О, ряд 2

Подберём конфигурацию, обсудим сроки поставки и пришлём коммерческое предложение.

Запросить цену →

Собрать комплект ЦТ-О ряд 2, 4.5–5 л

Термостат · Опции · Заявка

Поставляем KADAMM ЦТ-О.2 — Криостаты циркуляционные, ряд 2 4.5–5 л под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

Все товары KADAMM Другие модели в категории: Криостаты

Цена по запросу

Добавить в корзину
