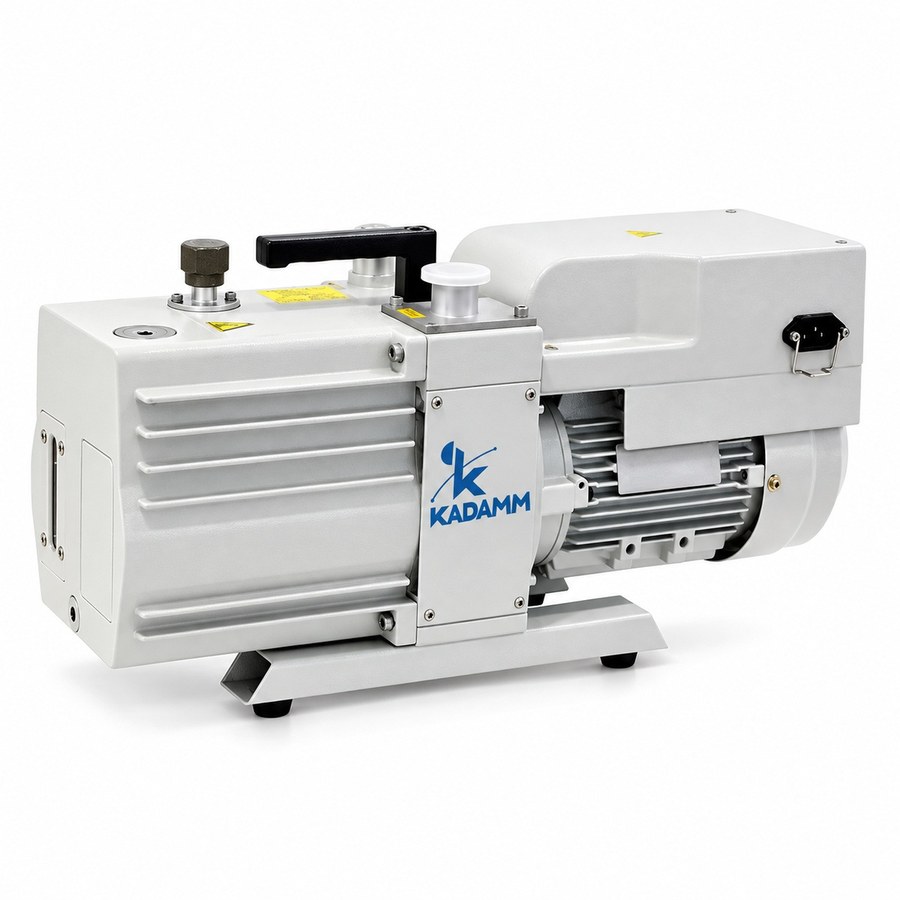

KADAMM НС-РТ — Насосы вакуумные двухроторные с наддувом 8–90 м³/ч

Серия KADAMM НС-РТ объединяет семь масляных двухроторных насосов с наддувом производительностью 8–90 м³/ч. Присоединение — KF25 или KF40; парциальное давление 5·10⁻² и 4·10⁻² Па, полное 1 Па, при открытом газобалласте 6 Па. Цифра в обозначении равна номинальной производительности (8, 16, 24, 30, 40, 60 и 90 м³/ч); наиболее мощный KADAMM НС-РТ90 откачивает 25 л/с. По парам воды нормированы производительность 230–1200 г/ч и давление на входе 20–30 Па; газобалласт двух видов. Шум 58–63 дБА, окружающая среда при работе 5–45 °C, масса без масла 33–88 кг. Насосы ставят на объёмы, которым нужен вакуум около 1 Па с паспортной откачкой водяного пара: от лабораторной лиофильной сушилки до вакуумной печи и установки напыления.

Ряд из семи машин на 8–90 м³/ч

Младшая группа из четырёх машин собрана в корпусе 175 мм по ширине и 285 мм по высоте, присоединяется фланцем KF25 и допускает питание от одной или трёх фаз. Младший KADAMM НС-РТ8 даёт 8 м³/ч (2 л/с) при 370 Вт; шумит на 58/60 дБА, длиной 520 мм, весит 33 кг, по пару рассчитан на 230 г/ч. Следующий KADAMM НС-РТ16 (номинал 16) реально качает 15 м³/ч, или 4.3 л/с, потребляя 550 Вт; длина у него 540 мм, вес 36 кг, пар — те же 230 г/ч. У KADAMM НС-РТ24 при номинале 24 выходит 23 м³/ч (6 л/с), мотор 750 Вт, корпус длиной 564 мм, 38 кг и 300 г/ч. KADAMM НС-РТ30 с номиналом 30 откачивает 29 м³/ч (9 л/с) от такого же двигателя 750 Вт, имеет длину 584 мм, весит 40 кг, принимает 300 г/ч пара и пары на входе до 25 Па. Тройка старших питается только трёхфазно и ставится на KF40. KADAMM НС-РТ40: 11 л/с (40 м³/ч), мотор 1100 Вт, габарит 660×234×350 мм, вес 68 кг, по пару 1000 г/ч. KADAMM НС-РТ60: 16 л/с (60 м³/ч), мотор 1500 Вт, габарит 720×234×350 мм, вес 75 кг, по пару 1100 г/ч. KADAMM НС-РТ90: 25 л/с (90 м³/ч), мотор 2200 Вт, габарит 830×280×415 мм, вес 88 кг, по пару 1200 г/ч, пары на входе до 30 Па, шум 60/63 дБА. Полное давление у всего ряда 1 Па (с балластом 6 Па), а парциальное различается: у РТ8–РТ30 оно 5·10⁻² Па, у РТ40–РТ90 — 4·10⁻² Па.

Для крупных камер — KADAMM НС-РТ90 на 25 л/с

Раньше под такие задачи ставили пару насосов параллельно либо брали одноступенчатую машину, мирясь с худшим предельным давлением; старший типоразмер закрывает этот разрыв. 90 м³/ч при 1 Па полного давления — это печь или термовакуумная камера на 2–3 м³, которую за 15–20 минут откачивают до 1 Па, многополочная промышленная лиофильная сушилка или форвакуумная ступень под мощный бустерный насос. В ряду у этой машины наибольшие паропроизводительность (1200 г/ч) и допустимое давление паров (30 Па): из продукта уходит больше килограмма воды в час, а масло не эмульгирует. Цена такой производительности — трёхфазный двигатель 2200 Вт, габариты 830×280×415 мм и 88 кг без масла. Шумит насос на 60 дБА при закрытом балласте и на 63 дБА при открытом; это на 1 дБА больше прочих моделей ряда, но всё равно тише малых машин на 1–4 л/с.

Допустимое давление паров 20–30 Па и паропроизводительность

Без газобалласта откачиваемый пар насыщает масло водой, поэтому нагрузку по парам паспорт задаёт двумя величинами. Первая — паропроизводительность, то есть сколько воды в час насос выбрасывает с выхлопом при открытом балласте: РТ8 и РТ16 — 230 г/ч, РТ24 и РТ30 — 300 г/ч, РТ40 — 1000 г/ч, РТ60 — 1100 г/ч, РТ90 — 1200 г/ч. Вторая — допустимое давление паров на входе, в пределах которого первая цифра верна: РТ8–РТ24 — 20 Па, РТ30–РТ60 — 25 Па, РТ90 — 30 Па. Когда в камере паров больше, как бывает в начале сублимации при полной загрузке, перед насосом ставят ловушку (конденсатор): она забирает основной поток пара, а насосу достаётся лишь остаточная влага.

Как оценить время откачки для своей камеры

От атмосферы до давления p камера откачивается примерно за (V/S)·ln(p₀/p), где S — быстрота действия на входе насоса. Примеры до 10 Па: 300 л — около 23 минут с НС-РТ8 (2 л/с) и 11 минут с НС-РТ16 (4.3 л/с); 1 м³ — 17 минут с НС-РТ30 (9 л/с) и 10 минут с НС-РТ60 (16 л/с). Камеру 2.5 м³ НС-РТ90 (25 л/с) доводит до 1 Па приблизительно за 19 минут. Цифры верны для сухой герметичной камеры; влажный продукт, газоотделение со стенок и длинная магистраль растягивают откачку в 1.5–2 раза. Возле предельного давления скорость откачки падает почти до нуля, так что рабочее давление закладывают как минимум в 5–10 раз выше предельного. Сублимационная сушка на 10–30 Па при балласте (6 Па) этому условию отвечает, а для форвакуума 1 Па под диффузионный насос балласт закрывают и держат масло чистым. Магистраль KF берут того же сечения, что и фланец, и делают как можно короче, иначе паспортные кубометры так и не дойдут от насоса до камеры.

В каких случаях масляному насосу лучше предпочесть сухой или мембранный

Масло имеет смысл, если процесс идёт ниже 1 мбар и из камеры уходят воздух и водяной пар. Для отгонки растворителей при 1–100 мбар оно лишь помеха: пар растворяется в масле и портит вакуум, тогда как мембранный KADAMM НС-МП с проточной частью из PTFE даёт до 0.6 мбар — этого достаточно. Где пары масла в системе недопустимы (масс-спектрометрия, перчаточные боксы, чистое напыление), ставят сухие спиральные KADAMM НС-С на 10–20 м³/ч и 1–2 Па либо винтовые KADAMM НС-СВ производительностью до 80 м³/ч. Под агрессивные пары химического производства есть двухступенчатый коррозионностойкий KADAMM НС-РДК в исполнении IP54, под грубый вакуум 0.1–0.5 мбар при 10–300 м³/ч — одноступенчатые KADAMM НС-РО.2. Небольшие настольные задачи до 4 л/с решают KADAMM НС-Р.2 с входом Ø20–30 мм.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

KADAMM НС-РТ относятся к лабораторному и технологическому электрооборудованию. Их соответствие техническим регламентам ЕАЭС подтверждено: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Выпуск идёт в рамках системы менеджмента качества ISO 9001, на корпусе маркировка CE. В комплекте с насосом — паспорт, декларация соответствия и руководство по эксплуатации на русском языке.

Насос масляный и во взрывозащищённом исполнении не выпускается, поэтому взрывоопасные, окисляющие и агрессивные газы им откачивать нельзя. Пары растворителей нужно задержать ловушкой (конденсатором); воду насос уносит через газобалласт, но лишь в рамках паспорта — 230–1200 г/ч при давлении паров до 20–30 Па. Выхлоп содержит масляный туман: его выводят в вытяжку или пропускают через маслоотделитель. Окружающая среда при работе — 5–45 °C. Без масла насосы весят 33–88 кг, так что РТ40–РТ90 переносят вдвоём или везут на тележке; РТ90 с мотором 2200 Вт подключают к трёхфазному вводу через автомат, указанный в паспорте.

• Электрическая безопасность — мощность 370–2200 Вт; РТ40–РТ90 питаются от трёх фаз, РТ8–РТ30 — от одной или трёх; обязательны заземление и контроль направления вращения.
• Безопасность при вакууме — на входе стоит кран KF, атмосферу в камеру впускают её штатным клапаном, насос останавливают только с закрытым краном.
• Газы и пары — воду насос принимает через газобалласт в паспортных границах; кислоты, растворители и окислители либо идут через ловушку, либо запрещены.
• Масса, шум, нагрев — у старших типоразмеров 68–88 кг; шум 58–63 дБА; для воздушного охлаждения оставить зазор.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Сколько ступеней, с какими оборотами двигатель, на какое напряжение исполнение, какое масло, класс защиты и есть ли защита от возврата масла — всё это указано в паспорте конкретной поставки; уточняйте у менеджера.

НС-РТ приходят собранными и с маслом первой заправки. Из обвязки понадобятся кран, линия KF и — если паров больше, чем допускает паспорт, — ловушка. Первый запуск у всех семи типоразмеров проходит одинаково, отличаются только масса, фланец и питание:

Обслуживание в процессе эксплуатации

• Масло — следить за уровнем и прозрачностью; при эмульсии прогнать насос с открытым балластом и закрытым краном, при потемнении менять; если циклы влажные — делать это чаще.
• Газобалласт — масло осушают прогоном с открытым балластом после каждого цикла с влажным продуктом; какой балласт открывать, решает влажность газа.
• Ловушка на входе — по завершении каждого цикла оттаять и слить конденсат.
• Маслоотделитель на выхлопе — элемент меняют, если на выходе появился туман или выросло противодавление.
• Уплотнения и фланцы — центрирующие кольца KF осматривают при каждой разборке; если на чистом масле плывёт предельное давление, уплотнения проверяют по руководству.
