KADAMM НС-СВ — Насосы вакуумные сухие винтовые 10–80 м³/ч

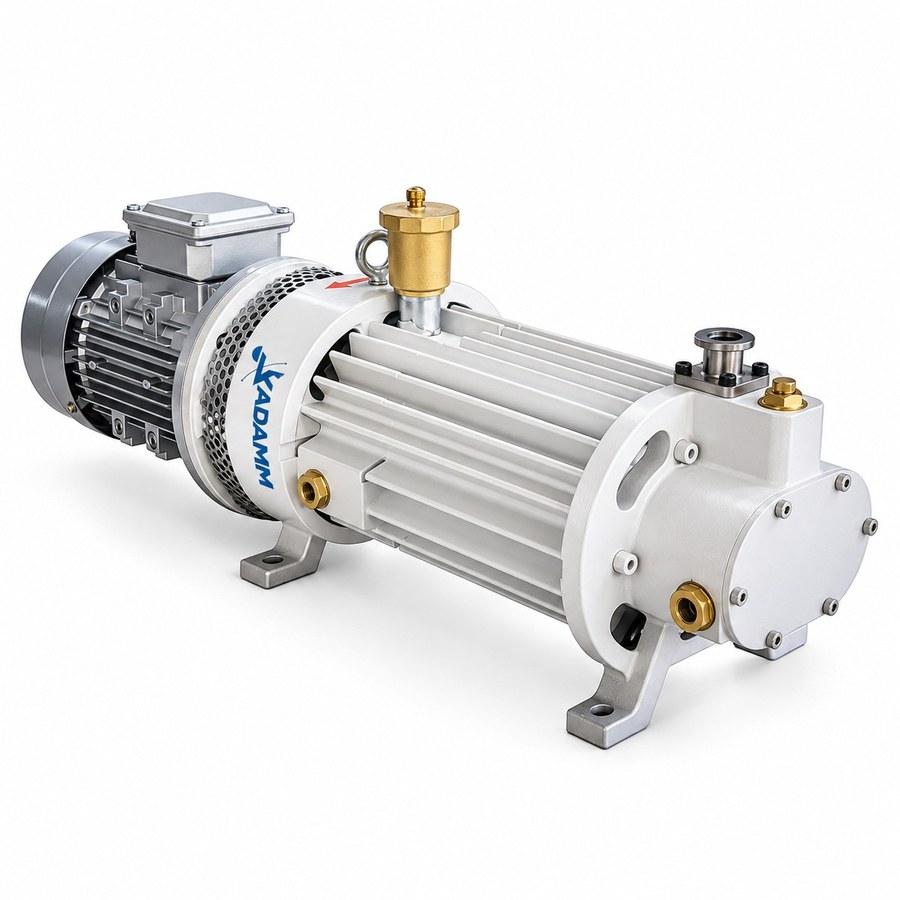

Сухие винтовые вакуумные насосы KADAMM НС-СВ производительностью 10, 20, 52 и 80 м³/ч рассчитаны на технологические камеры, сушку и дегазацию там, где спиральным насосам на 10–20 м³/ч уже не хватает объёма. Остаточное давление: у НС-СВ10 — до 50 Па, у НС-СВ20, НС-СВ50 и НС-СВ80 — до 5 Па. Рабочая полость сухая: газ перемещают два винтовых ротора, не соприкасаясь друг с другом, а синхронизирующий редуктор со своей масляной ванной отделён от вакуумной линии уплотнением вала (манжета плюс PTFE) и магнитной муфтой. Охлаждение воздушное, питание 380/220 В, 50/60 Гц; на входе и выходе фланцы KF16, KF25 и KF40.

Ряд из четырёх моделей: 10–80 м³/ч

KADAMM НС-СВ10: 10 м³/ч, ≤ 50 Па, 750 Вт, 2730 об/мин, KF16, 68 дБА, 649×261×285 мм. KADAMM НС-СВ20: 20 м³/ч, ≤ 5 Па, 1100 Вт, 2850/3400 об/мин, KF25, 63 дБА, 720×350×350 мм. KADAMM НС-СВ50: 52 м³/ч, ≤ 5 Па, 2200 Вт, 2800/3400 об/мин, KF40, 65 дБА, 920×410×420 мм. KADAMM НС-СВ80: 80 м³/ч, ≤ 5 Па, 3000 Вт, 2850/3400 об/мин, KF40, 66 дБА, 960×450×480 мм. Насосная часть без двигателя весит соответственно 48, 55, 90 и 110 кг. У старших моделей указаны две частоты вращения — для сети 50 и 60 Гц. Отдельно от ряда стоит НС-СВ10: предел 50 Па и фланец KF16 подобраны под небольшие камеры. Три старшие модели с общим пределом 5 Па составляют равномерный ряд, где меняются лишь производительность и присоединение.

Как работает винтовой насос: роторы без контакта, полость без масла

Внутри общего корпуса встречно вращаются два ротора с винтовыми канавками. Газ захватывается впадиной между витками у входного фланца и, подобно гайке на резьбе, смещается вдоль оси к выхлопу; полость по пути сужается, и газ сжимается. Синхронность роторов задаёт внешний редуктор, так что ни между собой, ни с корпусом они не соприкасаются: трения, масла и смазки в рабочей полости нет. Масло — гидравлическое T46 или фторированное — залито только в редуктор и отделено от тракта уплотнением вала и магнитной муфтой. Масляные насосы той же производительности лишены двух получаемых отсюда качеств: масляные пары не попадают обратно в камеру, а пыль, конденсат и пары процесса проходят сухую полость насквозь в выхлоп, не загрязняя масло и не вынуждая его менять. Благодаря этому для чистых процессов в диапазоне 20–80 м³/ч винтовой насос заменяет прежнюю схему — масляный насос с ловушкой и фильтром масляного тумана.

Почему на 50–80 м³/ч выгоден безмасляный насос

Чем больше объём, тем весомее аргументы за сухой тракт. Первый — обслуживание: масляный насос на 50–80 м³/ч заправляется литрами масла, и любая замена означает простой, расход и утилизацию отработки; у НС-СВ меняют лишь масло редуктора, которое с газом не соприкасается. Второй — среда: из камер напыления, сушки и вакуумной пропитки в насос поступают влага и пары растворителей, которые масло эмульгируют, а сквозь винтовой насос просто проходят. Третий — чистота: в полупроводниковых лабораториях, фармацевтической разработке и на участках электронно-лучевой обработки обратный переток масла в камеру исключён в принципе. Мощность 750–3000 Вт и питание 380/220 В отвечают классу машины: НС-СВ монтируют на пол или на раму установки, на лабораторный стол его не ставят.

Выбор по объёму камеры и требуемому времени откачки

Время откачки оценивают по t ≈ (V/S)·ln(p₀/p). С атмосферы до 1 мбар камеру 1 м³ насос НС-СВ50 (52 м³/ч) откачает примерно за 8 минут, НС-СВ80 — за 5, а НС-СВ20 — около 20 минут: для сушки это допустимо, для шлюза с частыми циклами — нет. Как ориентироваться: НС-СВ10 — для небольших камер до сотен литров, если достаточно 50 Па; НС-СВ20 — для камер до 0.5 м³ и форвакуума систем среднего размера; НС-СВ50 и НС-СВ80 — для камер 1–3 м³, вакуумных печей, пропитки и сушки с короткими циклами. Когда требуются сотые доли паскаля, а масло не помеха, подойдут двухступенчатые масляные KADAMM НС-РД 4–90 м³/ч с пределом 4·10⁻² Па; для малого объёма и 1–2 Па без масла есть настольные спиральные KADAMM НС-С 10–20 м³/ч.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Как электрооборудование для лабораторий и производств винтовые насосы KADAMM НС-СВ соответствуют регламентам ЕАЭС, что подтверждено документально: это ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Выпуск идёт в рамках СМК, сертифицированной по ISO 9001, на изделии стоит маркировка CE. К насосу прилагаются декларация соответствия, паспорт и русскоязычное руководство по эксплуатации.

Взрывозащиты у насоса нет: откачивать им кислород под давлением и взрывоопасные смеси нельзя, а устойчивость проточной части к парам конкретных кислот и растворителей проверяется по составу среды. При мощности 750–3000 Вт и сети 380/220 В подключение выполняет квалифицированный электрик — с заземлением и защитой от перегрузки. Если откачиваются пары, выхлоп направляют в вытяжную вентиляцию.

• Электробезопасность — для 750–3000 Вт при 380/220 В, 50/60 Гц нужна выделенная линия с автоматом под мощность и заземление; при запуске проверяют, в какую сторону вращается вал.
• Термическая защита — корпус обдувается воздухом, поэтому вокруг оставляют зазор; температуру редуктора контролируют так, как сказано в руководстве.
• Вакуумная безопасность — соединения KF16/KF25/KF40 собираются на хомутах с центрирующими кольцами; атмосферу впускают клапаном системы, а не через насос.
• Химическая стойкость — вал уплотнён манжетой с PTFE, привод через магнитную муфту; какие среды допустимы, решается после согласования состава — уточняйте у менеджера.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Марку и объём масла первой заправки редуктора, наличие двигателя в комплекте и класс защиты указывает паспорт конкретной поставки — уточняйте у менеджера.

Запустить НС-СВ служба эксплуатации может своими силами за один рабочий день: установить насос на раму или пол, подвести трёхфазную сеть, вакуумную магистраль и выхлоп. Порядок действий, который мы рекомендуем, — ниже.

Обслуживание в процессе эксплуатации

• Масло редуктора — уровень проверяют по указателю, меняют по графику из руководства; используется фторированное или гидравлическое T46, с газом оно не соприкасается.
• Продувка после паров — когда откачивали растворители и влажные среды, насосу дают поработать 10–15 минут с закрытым входом.
• Охлаждение — вентилятор и решётки очищают, зазор вокруг корпуса держат свободным.
• Уплотнение вала и муфта — осматривают согласно руководству; если появилась утечка, ставят новые манжету и PTFE-элемент, комплект поставляется под заказ.
• Фланцы и фильтр — при каждом переподключении проверяют центрирующие кольца; элемент входного фильтра меняют, когда он загрязнится.
