KADAMM НС-РО — Насосы вакуумные одноступенчатые 20–300 м³/ч

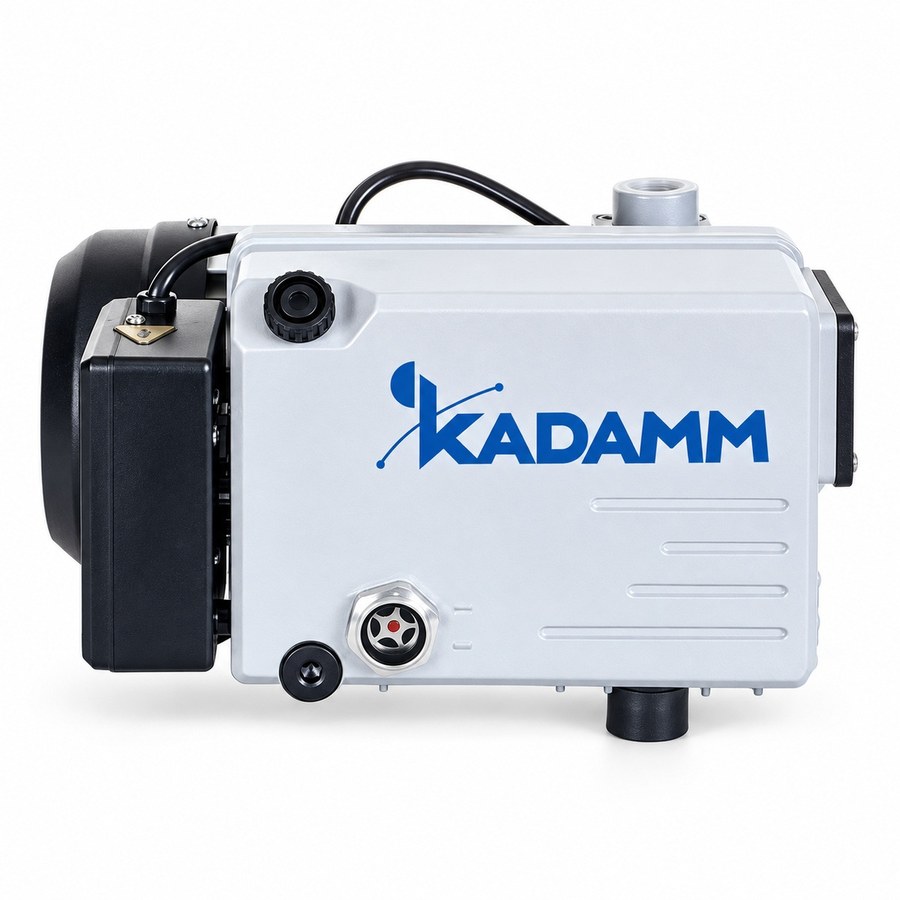

Пластинчато-роторные масляные насосы KADAMM НС-РО с одной ступенью сжатия выпускаются на 20, 40, 63, 100, 200 и 300 м³/ч (50 Гц); предельное остаточное давление снижается от 1 мбар у самой младшей модели до 0.1 мбар у двух крупнейших. Двигатель и насос объединены в моноблок с цельным цилиндром, в корпус встроен фильтр масляного тумана, газобалласт открытый, охлаждение воздухом, уплотнения фторкаучуковые. Такой вакуум нужен вакуумным сушильным шкафам, упаковке, течеисканию, напылению, вакуумной металлургии, а также как форвакуум для насосов Рутса — везде, где крупные объёмы требуется надёжно и быстро опустить до долей миллибара без выхода на 10⁻² Па. От настольной модели массой 18.5 кг до промышленной на 193 кг ряд построен на одной конструкции и обслуживается по единому регламенту.

Моноблок, присоединение G, питание: шесть типоразмеров на 20–300 м³/ч

Младший в ряду — компактный KADAMM НС-РО20: при 50 Гц он даёт 20 м³/ч, при 60 Гц — 24 м³/ч, держит 1 мбар, двигатель на 750 Вт вращается с частотой 3000 об/мин; весит насос 18.5 кг, питается от однофазной сети 220–240 В, 50 Гц, на входе резьба G3/4″ и G1/2″, масла заливается 0.5 л. Модели KADAMM НС-РО40 и НС-РО63 откачивают до 0.5 мбар со скоростью 40 и 63 м³/ч (при 60 Гц 48 и 76 м³/ч); у них двигатели 1500 и 2200 Вт на 1440 об/мин, вес 43 и 56 кг, 1.5 и 2 л масла, входной патрубок G1-1/4″. У KADAMM НС-РО100 те же 0.5 мбар и патрубок G1-1/4″, производительность 100 м³/ч (при 60 Гц — 120), 3000 Вт, 70 кг, 2 л масла. Модели на 40–100 м³/ч рассчитаны на 200–240 В или 345–415 В, 50 Гц: однофазный или трёхфазный вариант указывают в заказе. Старшие KADAMM НС-РО200 и НС-РО300 качают 200 и 300 м³/ч (при 60 Гц 240 и 360) и опускаются уже до 0.1 мбар; их двигатели на 5500 и 7500 Вт питаются от 220–240 / 380–415 В, масса 149 и 193 кг, масла 6 и 8 л, патрубок G2″. Шумят крупные модели ненамного больше: у 40–100 м³/ч 63–65 дБ, у НС-РО20 из-за высоких оборотов 68–70 дБ, у 200 и 300 м³/ч — 69 и 72 дБ. Все насосы присоединяются трубной резьбой G, и к имеющейся арматуре, включая KF, их подключают обычными резьбовыми переходниками.

Когда хватает 0.1–1 мбар и одной ступени

В одноступенчатом пластинчато-роторном насосе газ сжимается за один проход — от входного давления сразу до атмосферного на выхлопе, отсюда и предел 0.1–1 мбар; двухступенчатый насос сжимает последовательно и достигает 10⁻¹–10⁻² Па. Технологическим процессам в большинстве случаев одной ступени достаточно с запасом. Пары воды насыщены при давлении около 23 мбар (+20 °C) и около 200 мбар (+60 °C), так что в вакуумном шкафу при 1 мбар перепад для сушки составляет десятки и сотни раз. В пределах 0.5–1 мбар работают дегазация масел и смол, вакуумная упаковка и пропитка, откачка теплоизоляционных панелей, течеискание опрессовкой, вакуумная металлургия. На входе бустера Рутса достаточно единиц миллибар, и НС-РО40…НС-РО300 дают такой форвакуум с многократным запасом. В электронной микроскопии и масс-спектрометрии насос этого ряда откачивает шлюзы и поддерживает форвакуум для высоковакуумной ступени; если же сам насос обязан держать 10⁻¹ Па и ниже, выбирайте двухступенчатые KADAMM НС-РД.

Как подобрать производительность по объёму системы и времени откачки

Два исходных параметра для выбора S — объём системы V и время, за которое она должна выйти на рабочее давление. Для чистой сухой камеры оценку даёт уравнение откачки t ≈ (V / S) · ln(p₀ / p): время растёт пропорционально объёму и логарифму отношения давлений в начале и в конце. Скажем, камеру 1 м³ насос KADAMM НС-РО63 (63 м³/ч, или 17.5 л/с) по формуле опустит с атмосферы до 1 мбар примерно за 7 минут; НС-РО20 потратит около 20 минут, НС-РО200 — около 2 минут. На практике выходит в полтора-два раза дольше: вблизи предельного давления эффективная скорость откачки снижается, а пары выделяют продукт, резиновые уплотнения и влажные стенки. Поэтому типоразмер берут так, чтобы расчётное время не превышало половины допустимого, а предельное давление насоса было хотя бы втрое ниже рабочего давления процесса. Небольшим камерам и сушильным шкафам до 100–200 л хватает НС-РО20; упаковочным и пропиточным установкам, камерам 0.5–1 м³ подходят НС-РО40 и НС-РО63; для крупных печей, многокамерных линий и форвакуума насосов Рутса предназначены НС-РО100…НС-РО300.

Газобалласт, защита от обратного потока и фильтр масляного тумана: устройство масляного тракта

От масла в пластинчато-роторном насосе зависят и ресурс, и достижимый вакуум: оно смазывает трущиеся детали, забирает тепло сжатия и герметизирует зазоры между цилиндром и пластинами. Капли масла из выхлопа улавливает встроенный в НС-РО фильтр масляного тумана, поэтому в помещении оборудование не покрывается масляной плёнкой; на чистые производства по заказу добавляют отдельный маслоотделитель выхлопа. Если насос останавливается под вакуумом, тракт перекрывает защита от обратного потока: масло не уходит в камеру, загрязнения продукта нет. Через открытый газобалласт в полость сжатия подаётся немного воздуха, и пары воды покидают насос с выхлопом, не успевая сконденсироваться в масле и образовать эмульсию; для сушки влажных материалов именно это сильнее всего продлевает жизнь масла. Пары растворителей и кислые газы перехватывает ловушка (конденсатор), поставленная перед насосом, — тогда масло дорабатывает до плановой замены. Объём заправки — от 0.5 л (НС-РО20) до 8 л (НС-РО300); сливают масло через пробку, насос не разбирают.

Две ступени или одна, ряд 2 или ряд 1

У KADAMM два ряда одноступенчатых насосов. В этой карточке собран ряд 1: моноблок, присоединение резьбой G, шесть типоразмеров на 20–300 м³/ч, паспортные значения приведены для 50 и 60 Гц. Ряд 2 KADAMM НС-РО.2 добавляет три малогабаритные модели на 10, 16 и 25 м³/ч (2800 об/мин), а для 40–300 м³/ч указывает в паспорте паропроизводительность и допустимое давление паров на входе; его берут, если откачивать приходится в основном пары воды. Для лиофилизации, масс-спектрометрии, напыления и плазменной стерилизации, где давление должно быть ниже 0.1 мбар, подойдут двухступенчатые KADAMM НС-РД (полное остаточное давление 0.4–0.5 Па), а при кислых и щелочных парах — коррозионностойкий вариант KADAMM НС-РДК. Большие количества паров воды при глубине до 1 Па откачивают двухроторные KADAMM НС-РТ с газобалластом двух видов. Если масла в вакуумной полости быть не должно (перчаточные боксы, аналитика, чистые процессы), обратите внимание на сухие винтовые KADAMM НС-СВ производительностью 10–80 м³/ч и спиральные KADAMM НС-С.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Вакуумные пластинчато-роторные насосы KADAMM НС-РО относятся к электрооборудованию для производственных и лабораторных помещений. Соответствие техническим регламентам ЕАЭС подтверждено: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Насосы несут маркировку CE, производство ведётся по системе менеджмента качества ISO 9001. В комплект поставки входят декларация соответствия, паспорт и руководство по эксплуатации на русском языке.

Рабочая полость насоса заполнена вакуумным маслом, газ на выходе очищается встроенным фильтром масляного тумана, а охлаждение корпуса — воздушное, поэтому при работе он горячий. Исполнение не взрывозащищённое: откачивать горючие и взрывоопасные смеси и кислород под давлением нельзя, агрессивные пары — только через ловушку (конденсатор) на входе. Для солевых, щелочных и кислых сред предназначены двухступенчатые насосы в коррозионностойком исполнении KADAMM НС-РДК. Если откачиваются пары растворителей или продукты сушки, выхлоп направляют в вытяжку.

• Электробезопасность — мощность моторов 750–7500 Вт; питание НС-РО20 — 220–240 В от однофазной сети, моделей 40–100 м³/ч — 200–240 либо 345–415 В, моделей 200–300 м³/ч — 220–240 / 380–415 В; заземление, защитный автомат и защиту двигателя выполнить по паспорту.
• Термическая безопасность — при работе греются корпус и выхлопная линия; вентилятору двигателя нужен открытый доступ воздуха, глухой кожух без вентиляции над насосом недопустим.
• Вакуумная безопасность — атмосферу в камеру впускают штатным клапаном, а не снятием шланга; если насос выключен под вакуумом, обратный поток масла перекрывается защитой.
• Обращение с маслом — в насос заливается 0.5–8 л вакуумного масла; отработку и использованные фильтрующие элементы сдают на утилизацию как нефтесодержащие отходы.
• Что входит в комплект документов — руководство по эксплуатации, паспорт и декларация о соответствии ТР ТС; сертификаты и протоколы испытаний предоставляем по запросу.

Потребляемый ток, класс защиты мотора, марка масла первой заправки, габаритные и присоединительные размеры для конкретного исполнения указаны в паспорте поставки — уточняйте у менеджера.

Насос НС-РО приходит собранным и уже заправленным маслом; эксплуатирующая служба запускает его своими силами за несколько часов. Для всех шести типоразмеров первый пуск проходит по одной схеме, отличаются только присоединительная резьба, питание и масса.

Обслуживание в процессе эксплуатации

• Масло — каждый день смотреть цвет и уровень в окне; менять, если масло потемнело, помутнело (признак воды) или предельное давление выросло; при сушке влажных материалов интервал короче.
• Газобалласт — открыт при откачке влажной камеры и на 20–30 минут перед остановкой, чтобы просушить масло; для выхода на предельное давление его закрывают.
• Фильтр масляного тумана — элемент меняют в срок, указанный в руководстве, либо раньше, если на выхлопе появился масляный туман.
• Ловушка на входе — конденсат сливают в конце каждой смены; если сушка идёт с растворителями, заполнение проверяют по ходу цикла.
• Двигатель и вентиляция — решётки вентилятора держать чистыми; у трёхфазных моделей 200–300 м³/ч следить за температурой корпуса и током.
