KADAMM НС-РО.2 — Насосы вакуумные одноступенчатые, ряд 2

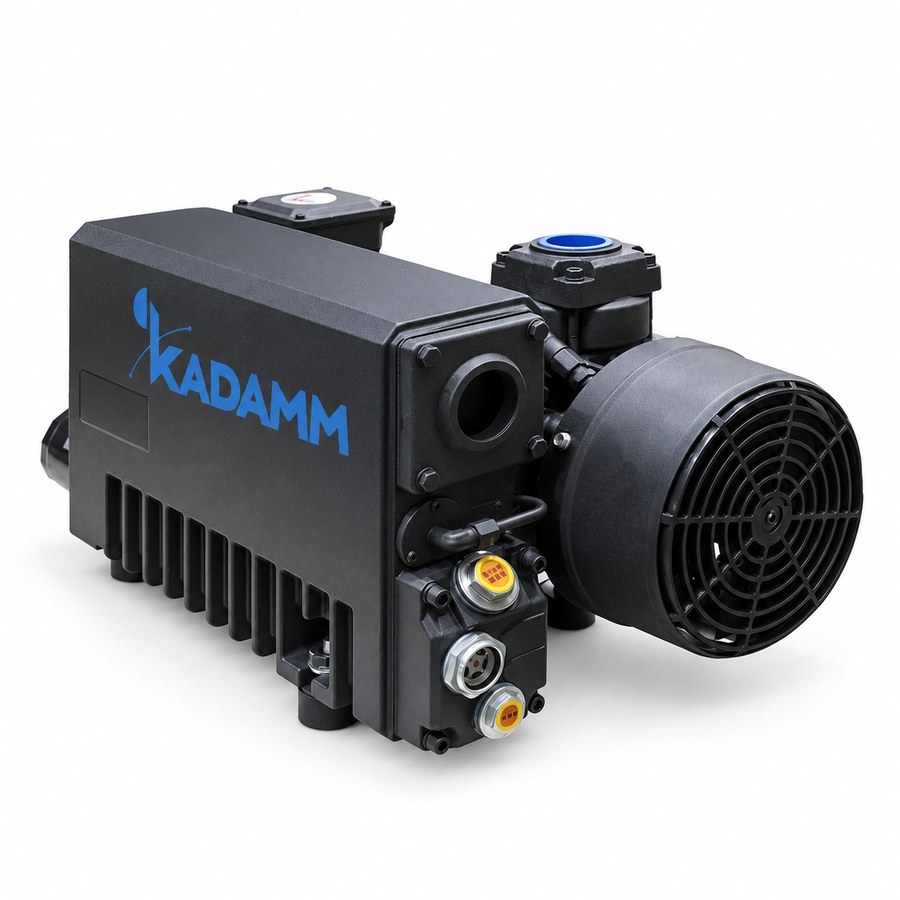

Ряд 2 KADAMM НС-РО.2 — это пластинчато-роторные насосы с масляным уплотнением и одной ступенью: восемь типоразмеров, производительность от 10 до 300 м³/ч. Внутри ряда две группы. Первая — компактные KADAMM НС-РО10.2, НС-РО16.2 и НС-РО25.2: 2800 об/мин, полное остаточное давление 100–150 Па, масса 18–20 кг; их ставят на стенды, сушильные шкафы и малые камеры. Вторая — промышленные НС-РО40.2…НС-РО300.2: 1440 об/мин, 0.1–0.5 мбар, а в паспорт внесены паропроизводительность от 0.6 до 5 кг/ч и предельное давление паров на входе 40 мбар. Как раз эти сведения о парах и выделяют ряд 2 на фоне ряда 1 KADAMM НС-РО: типоразмер определяется и объёмом камеры, и тем, сколько воды за час надо удалить из продукта.

Модели ряда 2 — компактные с 10 м³/ч и промышленные до 300 м³/ч

Компактные модели. У KADAMM НС-РО10.2 и НС-РО16.2 производительность 10 и 16 м³/ч на 50 Гц, на 60 Гц — 12 и 19.2 м³/ч; оба дают полное остаточное давление 150 Па, имеют мотор 750 Вт с частотой 2800 об/мин, шумят на 75 дБА и выпускаются в общем корпусе 328×228×212 мм (18 кг с упаковкой), масла заливается 0.3 л. У KADAMM НС-РО25.2 — 25 м³/ч (на 60 Гц 30), 100 Па, мотор 900 Вт, шум 78 дБА, габариты 335×232×243 мм, с упаковкой 20 кг, масла 0.5 л. Подключение у этой тройки — резьба G1/2″, есть переходник на KF25. Промышленные модели. KADAMM НС-РО40.2: 40 м³/ч, 0.1–0.5 мбар, мотор 1500 Вт, шум ≤ 65 дБА, габариты 650×280×265 мм, 45 кг с упаковкой, масла 1 л, по парам 0.6 кг/ч. KADAMM НС-РО63.2: 63 м³/ч, мотор 1500 или 2200 Вт в зависимости от исполнения, ≤ 65 дБА, 650×420×295 мм, 55 кг, масла 2 л, паров 1 кг/ч. KADAMM НС-РО100.2: 100 м³/ч, 3000 Вт, ≤ 67 дБА, 710×430×295 мм, 70 кг, масла 2 л, по парам 1.6 кг/ч. KADAMM НС-РО200.2: 200 м³/ч, 0.1 мбар, 4500 Вт, ≤ 72 дБА, 850×500×430 мм, 150 кг, масла 5 л, паров 4 кг/ч. KADAMM НС-РО300.2: 300 м³/ч, 0.1 мбар, 7500 Вт, ≤ 75 дБА, 1040×540×425 мм, 211 кг, масла 7 л, по парам 5 кг/ч. Вал у всей пятёрки вращается с частотой 1440 об/мин, корпус в длительной работе прогревается до 80–95 °C в зависимости от типоразмера. Питающее напряжение и вид присоединения у промышленных моделей фиксируются паспортом при оформлении заказа — их уточняйте у менеджера.

Сколько пара выводит насос и предел 40 мбар по парам на входе

Масло одноступенчатого насоса сильнее всего страдает от воды, поэтому для ряда 2 устойчивость к ней задана числами. Под паропроизводительностью понимают, сколько килограммов водяного пара в час насос при открытом газобалласте выбрасывает через выхлоп так, чтобы конденсат не копился в масле. У НС-РО40.2 это 0.6 кг/ч, у НС-РО63.2 — 1 кг/ч, у НС-РО100.2 — 1.6 кг/ч, у НС-РО200.2 и НС-РО300.2 — 4 и 5 кг/ч. Второй параметр, 40 мбар по парам на входе, говорит о том, что камеру с парциальным давлением воды не выше этой величины можно откачивать без остановок; в процессе сушки такой предел отвечает продукту, нагретому примерно до +29 °C или холоднее. Когда загрузка тёплая и сырая и пары выходят за этот уровень, перед насосом монтируют ловушку (конденсатор): большая часть воды оседает в ней и до насоса не доходит. Для сушки оценка делается в одно действие: делим массу воды в загрузке на паропроизводительность и получаем наименьшую длительность цикла по парам, её затем сопоставляют со временем откачки объёма.

Разница между рядом 2 и рядом 1

Насосы обоих рядов одноступенчатые, с масляным заполнением и воздушным охлаждением; в диапазоне 40–300 м³/ч их производительности совпадают. Расходятся они по трём пунктам. Во-первых, по набору моделей: только во втором ряду есть компактные 10, 16 и 25 м³/ч с частотой 2800 об/мин, зато только в первом — 20 м³/ч на 3000 об/мин. Во-вторых, по содержанию паспорта: для ряда 2 указаны паропроизводительность, предельное давление паров, габариты и температура корпуса в работе, а для ряда 1 — производительность на 50 и 60 Гц, вид резьбы, ток потребления и наличие встроенного фильтра масляного тумана. В-третьих, по остаточному давлению моделей 40–100 м³/ч: у второго ряда 0.1–0.5 мбар, у первого 0.5 мбар. Для сухого газа, когда нужны резьбовое присоединение G и моноблочная компоновка, подойдёт KADAMM НС-РО; если же откачивается сырой продукт и насосы сравнивают по количеству удаляемой воды, выбирайте ряд 2 из этой карточки. По задачам компактные модели 10–25 м³/ч стоят рядом с KADAMM НС-Р.2 на 1–4 л/с, однако дают лишь 100–150 Па, тогда как НС-Р.2 благодаря двум ступеням доходит до 1.33 Па полного давления.

Как подобрать типоразмер по объёму камеры

Сколько камера будет выходить на рабочее давление, прикидывают по формуле откачки t ≈ (V / S) · ln(p₀ / p). Пример: шкаф для сушки на 200 л с KADAMM НС-РО16.2 (16 м³/ч, 4.4 л/с) расчётно откачивается от атмосферы до 2 мбар примерно за 5 минут; камера 2 м³ с НС-РО100.2 (27.8 л/с) — примерно за 7 минут; камера 5 м³ с НС-РО300.2 (83 л/с) — примерно за 6 минут. В расчёт не входят газовыделение и спад производительности у предельного давления, так что на практике времени уходит в полтора-два раза больше, а сырая загрузка добавляет ещё и предел по парам. Для ряда 2 подбор сводится к трём проверкам. Время откачки по расчёту должно быть вдвое меньше допустимого или короче. Предельное давление насоса нужно иметь хотя бы в три раза ниже рабочего. Паропроизводительность должна покрывать массу воды, удаляемую за час цикла. Не проходит хоть одна проверка — берите типоразмер крупнее либо ставьте ловушку (конденсатор): забрав на себя пары, она даёт обойтись насосом поменьше.

В каких случаях нужен двухступенчатый или сухой насос

Компактные модели дают 100–150 Па полного остаточного давления, промышленные — 0.1–0.5 мбар (10–50 Па); этого хватает для сушки, упаковки, дегазации, пропитки и как форвакуума. Для лиофилизации, напыления, масс-спектрометрии и плазменной стерилизации нужно 10⁻¹ Па и ниже — такие задачи решают двухступенчатые KADAMM НС-РД (4–90 м³/ч, полное давление 0.4–0.5 Па, фланцы KF), а при кислых и щелочных парах — коррозионностойкое исполнение KADAMM НС-РДК в защите IP54. Если воды в виде пара приходится удалять килограммы в час, а глубина требуется до 1 Па, подойдут двухроторные KADAMM НС-РТ : у них два режима газобалласта и паропроизводительность 230–1200 г/ч. Там, где масло недопустимо в принципе — в аналитике, перчаточных боксах, полупроводниковых технологиях, — ставят безмасляные спиральные KADAMM НС-С либо винтовые KADAMM НС-СВ.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

KADAMM НС-РО.2 — пластинчато-роторные насосы, которые идут в лаборатории и на производства как электрооборудование. Их соответствие подтверждено по регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Выпуск организован по системе менеджмента качества ISO 9001, на изделиях стоит знак CE. В комплект документов входят паспорт, декларация соответствия и руководство по эксплуатации на русском.

Охлаждаются эти маслозаполненные насосы воздухом, и у промышленной группы корпус в непрерывном режиме прогревается до 80–95 °C — значит, вокруг нужен зазор для обдува и ограждение от случайного касания. Исполнение не взрывозащищённое: горючие и взрывоопасные смеси откачивать нельзя, а агрессивные пары — только через ловушку (конденсатор) на входе. Под кислые, щелочные и солевые среды есть отдельные двухступенчатые коррозионностойкие насосы KADAMM НС-РДК. При сушке продуктов и удалении растворителей выхлоп выводят в вытяжную систему.

• Электробезопасность — мощность двигателей 750–7500 Вт; фазность и напряжение своего исполнения смотрите в паспорте поставки; насос заземляют и включают через автомат с защитой двигателя.
• Термическая безопасность — у промышленных моделей корпус греется до 80–95 °C; к нему нужен свободный доступ воздуха, глухой кожух без вентиляции недопустим, трогать корпус во время работы нельзя.
• Вакуумная безопасность — атмосферу в камеру впускают штатным клапаном; если давление паров на входе больше допустимых 40 мбар, нужна ловушка (конденсатор).
• Обращение с маслом — в насос заливают 0.3–7 л вакуумного масла согласно паспорту; слитое масло сдают на утилизацию как нефтесодержащий отход.
• Что входит в комплект документов — руководство по эксплуатации, паспорт и декларация о соответствии ТР ТС; сертификаты и протоколы испытаний предоставляем по запросу.

Какое напряжение питания, каким присоединением оснащены модели 40–300 м³/ч, какое масло залито первым и какой класс защиты у двигателя — всё это указано в паспорте поставки; подробности уточняйте у менеджера.

НС-РО.2 приходят собранными и уже заправленными маслом. Малогабаритные модели на 10–25 м³/ч запускают на столе или стенде примерно за час. Промышленным 40–300 м³/ч нужны площадка и трёхфазное питание согласно паспорту, а машинам массой 150–211 кг — ещё и подъёмное оборудование. Первый пуск выполняют так:

Обслуживание в процессе эксплуатации

• Масло — каждый день смотреть цвет и уровень; менять, если масло помутнело или откачка стала дольше; при сушке влажного продукта интервал сокращают с учётом нагрузки и паропроизводительности.
• Газобалласт — открывают на влажной нагрузке и на 20–30 минут перед выключением; для достижения предельного давления его закрывают.
• Ловушка (конденсатор) — конденсат сливают раз в смену; в долгом цикле сушки следят, насколько она заполнена.
• Температура корпуса — у промышленных моделей следить, чтобы нагрев не выходил за паспортные 80–95 °C: если корпус горячее, решётки загрязнены или насос перегружен парами.
• Двигатель и вентиляция — решётки вентилятора держать чистыми; у трёхфазных двигателей проверять ток в каждой фазе.
