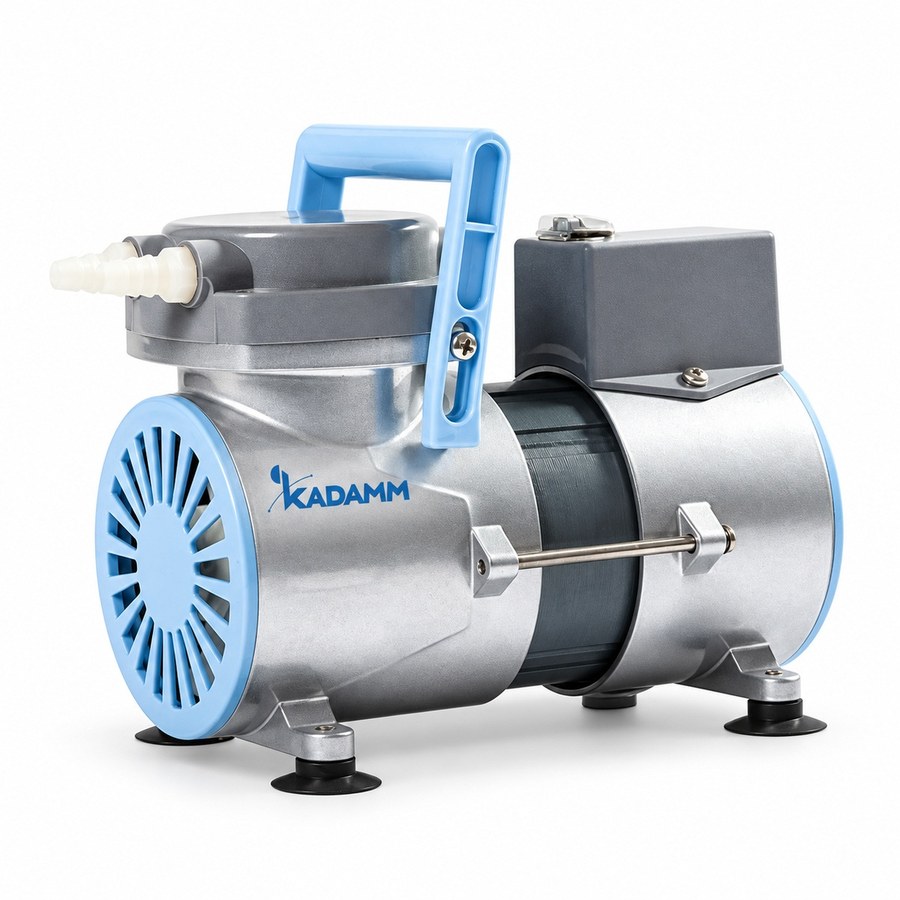

KADAMM НС-М — Насосы вакуумные мембранные

Ряд KADAMM НС-М — это настольные вакуумные насосы мембранного типа производительностью 15, 20, 30 и 60 л/мин; их задачи — фильтрация, сушка под вакуумом, отгонка воды и спиртов с горячей баней. Газ перекачивает эластичная мембрана: эксцентрик на валу двигателя раскачивает её в головке с клапанами, поэтому в тракте нет ни масла, ни воды, и среда не соприкасается со смазкой. По остаточному давлению линейка охватывает интервал от 250 мбар (одна головка, KADAMM НС-М15) до 50 мбар (две головки, KADAMM НС-М30); шум у всех ниже 60 дБ, питание 110/220 В, масса от 4 до 9 кг. Некоторые модели способны и нагнетать — не менее 30 psi, или примерно 2 бар сверх атмосферы, — так что тем же насосом продувают линии и перекачивают жидкости давлением. Масла нет ни в одном из четырёх исполнений; фильтр выхлопа встроен, а непрерывная работа допускается круглые сутки.

Производительность на выбор: 15, 20, 30 и 60 л/мин

Самый лёгкий в ряду — KADAMM НС-М15: одна головка, 15 л/мин, 250 мбар, 75 Вт, габариты 245×120×160 мм, 4 кг; он создаёт разрежение и нагнетает не менее 30 psi, но регулировки давления не имеет. У KADAMM НС-М20 одна головка, 20 л/мин, 200 мбар, 160 Вт, 270×130×200 мм и 6.6 кг; нагнетания нет, давление регулируется, выхлоп идёт через глушитель. KADAMM НС-М30 выпускается в двух вариантах: одна головка — 30 л/мин, 200 мбар, нагнетание 30 psi, регулировка, 230×170×260 мм, 7 кг; две головки — 50 мбар, только вакуум, 350×130×215 мм, 9 кг. KADAMM НС-М60 с двумя головками даёт 60 л/мин и 200 мбар при 160 Вт, весит 9 кг при габаритах 310×190×215 мм, работает на разрежение и нагнетание, давление регулируется. Мембрана и клапаны НС-М20, НС-М30 и НС-М60 сделаны из технической резины; по заказу доступен вариант с антикоррозионным тефлоновым покрытием. Вход и выход — штуцер Ø6. Для всего ряда одинаковы: шум менее 60 дБ, сеть 110/220 В ±10 %, 50/60 Гц, встроенный фильтр на выхлопе, температура эксплуатации +7…+40 °C.

Мембрана вместо масла и воды

Мембранному насосу не нужно масло, которое деградирует от паров растворителей и выбрасывает туман на выхлоп, и не нужен бак, воду из которого приходится менять и сдавать в утилизацию. Его ставят на стол или в вытяжной шкаф, включают в розетку и соединяют с прибором одним шлангом; уход — это плановая замена мембраны и клапанов раз в тысячи часов. Обратная сторона такой простоты — боязнь конденсата. Жидкость в головке мембрану сразу не выводит из строя, однако резина постепенно разрушается от агрессивных растворителей, а капли на клапанах снижают глубину вакуума. Из-за этого при отгонке растворителей на линии испаритель — насос монтируют ловушку (конденсатор) ВА-Л; при агрессивных парах выбирают вариант с тефлоновым покрытием либо переходят на химически стойкую серию KADAMM НС-МХ. Аэрозоль задерживает встроенный фильтр выхлопа, поэтому воздух в помещение выходит чистым.

Вакуум и давление: модели с нагнетанием 30 psi

Двусторонний режим есть у KADAMM НС-М15, НС-М60 и у НС-М30 с одной головкой: вход даёт разрежение 200–250 мбар, выход — избыточное давление от 30 psi (примерно 2 бар). Значит, один насос решает задачи двух типов. Всасывающая сторона нужна для вакуумной фильтрации на воронке Бюхнера или мембранном фильтре, отбора жидкостей, сушки в вакуумном шкафу и отгонки с горячей баней. Нагнетательная — чтобы продувать воздухом линии и трубки, перегонять жидкость давлением между сосудами, барботировать и аэрировать растворы, проверять сборки на герметичность при небольшом давлении. НС-М20 и НС-М30 с двумя головками выпускают газ через глушитель и создают только разрежение; регулировку давления имеют все модели, за исключением НС-М15. С регулятором и манометром разрежение под фильтр подбирают так, чтобы мембрана не порвалась, а осадок не уплотнялся чрезмерно.

Какие растворители отгоняет мембранный насос на 200–250 мбар

Насос подбирают по двум условиям: его остаточное давление ниже давления, при котором растворитель кипит при температуре бани, а производительность отвечает объёму системы и нужной скорости отгонки. На роторном испарителе с 200 мбар без затруднений уходят ацетон (примерно 550 мбар при +40 °C), метанол, дихлорметан и гексан; этанолу и этилацетату нужна баня +50…+60 °C, а воде — не ниже +65 °C, когда давление её паров становится выше 250 мбар. Это ограничение снимает НС-М30 с двумя головками и 50 мбар: при нём воду отгоняют при +40…+45 °C, толуол — при +55 °C. На фильтре разрежение 200–250 мбар даёт перепад порядка 0.75–0.8 бар — для воронок Бюхнера и мембранных фильтров этого хватает. По расходу: НС-М15 и НС-М20 обслуживают фильтрационную колбу или колбу испарителя до 1 л, НС-М30 — до 2–3 л, НС-М60 — колбу на 5 л, эксикатор либо компактный вакуумный шкаф. Для отгонки по программе в линию включают контроллер вакуума KADAMM ВА-К .

Когда нужен химически стойкий, PTFE или водокольцевой насос

Сначала в лаборатории выбирают принцип: водокольцевой, мембранный или масляный насос; среди мембранных есть ещё три уровня химической стойкости и глубины вакуума. НС-М — универсальный ряд на 50–250 мбар под фильтрацию, сушку и отгонку с горячей баней. Когда растворитель надо снимать при +40 °C вместо +60 °C или пары содержат кислоты и хлорорганику, выбирают химически стойкие насосы KADAMM НС-МХ : 7–13 мбар, все смачиваемые поверхности из PTFE. ДМСО, ДМФА, гликоли и низкотемпературное досушивание требуют проточной части PTFE и остаточного давления до 0.6–2 мбар — это KADAMM НС-МП . Водокольцевые насосы KADAMM НС-В дешевле, дают 20–30 мбар и спокойно переносят конденсат, зато расходуют воду, которую надо утилизировать. Масляные KADAMM НС-Р достигают 1.33 Па и нужны для сушки и лиофилизации с небольшим количеством паров растворителей; ловушка перед ними обязательна. Между НС-М и НС-МХ стоит KADAMM НС-М45: головка PTFE, фторкаучук, 25–45 л/мин при 50 мбар.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Насосы KADAMM НС-М15, НС-М20, НС-М30 и НС-М60 относятся к лабораторному электрооборудованию. Для них подтверждено соответствие регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Производство ведётся по системе качества ISO 9001, на изделиях стоит маркировка CE. В комплекте — декларация соответствия, паспорт и руководство по эксплуатации на русском.

Клапаны и мембрана сделаны из технической резины (для НС-М20, НС-М30, НС-М60 по заказу добавляется антикоррозионное тефлоновое покрытие). Отсюда область применения: воздух, пары воды и обычных растворителей, но не кислоты и не хлорорганика — с агрессивными средами работают химически стойкие KADAMM НС-МХ. Взрывозащиты у насосов нет, поэтому при отгонке горючих растворителей их ставят за пределами взрывоопасной зоны, а выхлоп отводят в вытяжку. Благодаря автоматическому охлаждению двигатель выдерживает сутки непрерывной работы, если в помещении +7…+40 °C.

• Электробезопасность — хватает обычной заземлённой розетки: 110/220 В ±10 %, 50/60 Гц, потребление 75–160 Вт.
• Давление на выходе — модели с нагнетанием дают от 30 psi (примерно 2 бар): на это давление должны быть рассчитаны шланги и сосуды на выходе; стеклянную посуду под давлением не использовать.
• Вакуумная безопасность — вакуум до 50–250 мбар, поэтому эксикаторы и колбы для фильтрации берут толстостенные и без сколов; атмосферу впускают краном на самом приборе.
• Химическая стойкость — мембрана из резины рассчитана на воду, воздух и типовые растворители; при отгонке перед насосом нужна ловушка, при агрессивных парах — тефлоновое покрытие.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

В паспорте ряда нет данных о ресурсе мембраны до замены, классе защиты корпуса и материалах клапанов и мембраны НС-М15 — перед заказом эти сведения уточняйте у менеджера.

Ни воды, ни масла, ни подключения к коммуникациям мембранному насосу не требуется, так что запустить его можно за считанные минуты. Для всех четырёх исполнений первый пуск выполняется одинаково:

Обслуживание в процессе эксплуатации

• Мембрана и клапаны — меняются по регламенту из руководства; об износе говорят посторонний стук и снижение вакуума при заглушённом входе.
• Фильтр выхлопа — ежемесячный осмотр; если отгоняются растворители или сушка пыльная, фильтр меняют по мере загрязнения.
• Конденсат в головке — по окончании работы с парами оставить насос включённым на 5–10 минут при открытом входе: так из головки выдувается оставшийся растворитель.
• Регулятор давления — проверяют показания манометра и ход; если регулятор залипает, его промывают согласно руководству.
• Шланги и штуцеры — шланг вакуумный, толстостенный; потерявший упругость или треснувший заменяют; на штуцерах Ø6 не должно быть надрезов.
