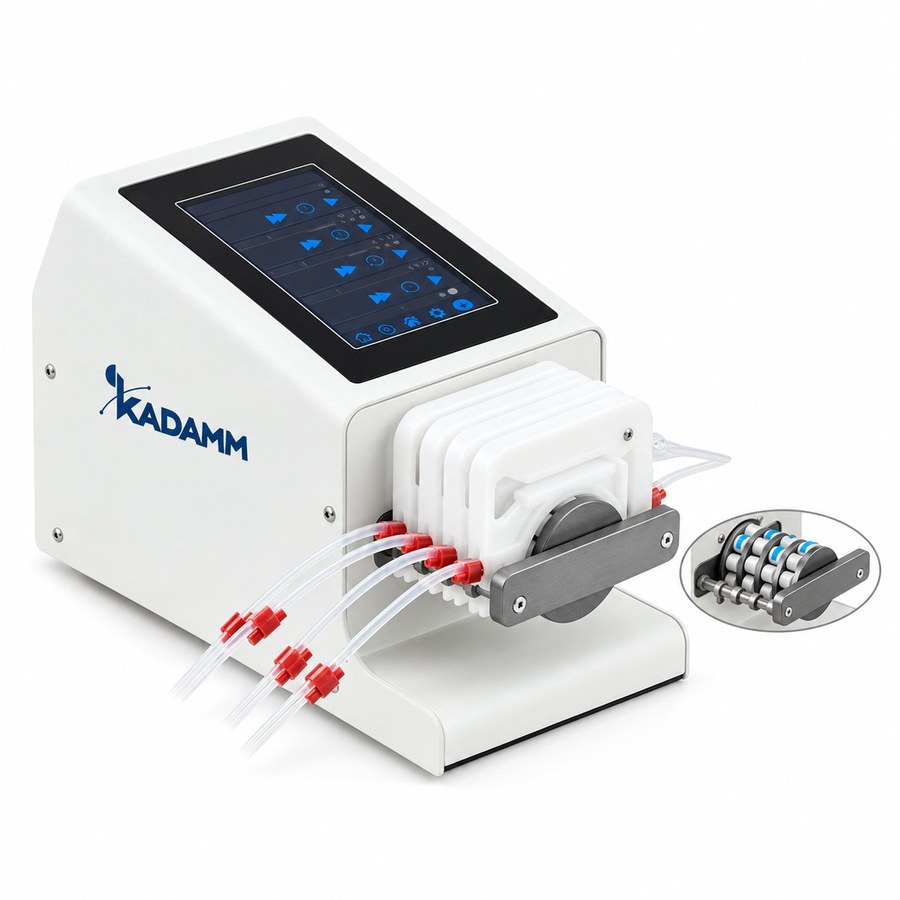

KADAMM НС-П150 — Насосы перистальтические многоканальные, 2–4 независимых канала

Когда нужно сразу несколько потоков реагентов, титрантов, питательных сред или проб в микро- и миллилитровом диапазоне, а большие расходы и сменные головы ни к чему, подойдёт KADAMM НС-П150. Это компактный многоканальный перистальтический насос: 2, 3 или 4 канала размещены в корпусе 252.5×126×165 мм, привод вращается с частотой 0.1–150 об/мин, шаг задания 0.01 об/мин. Расход канала зависит от трубки: 0.5×0.8 мм — 0.0013–2 мл/мин, 1×1 мм — 0.006–9 мл/мин, 2×1 мм — 0.022–33 мл/мин, 3×1 мм — 0.032–48 мл/мин. Корпус со степенью защиты IP31, сеть 100–240 В, 50/60 Гц, мощность 65 Вт. Двух-, трёх- и четырёхканальные исполнения весят нетто 2.3, 3.3 и 4.35 кг.

Исполнения ряда: один корпус на 2, 3 или 4 канала

В ряд входят три артикула, а отличаются они лишь количеством каналов и весом: у KADAMM НС-П150-2 два канала и 2.3 кг нетто (5 кг брутто), у KADAMM НС-П150-3 — три канала и 3.3 кг (6 кг), у KADAMM НС-П150-4 — четыре и 4.35 кг (7 кг). Всё прочее общее: габариты 252.5×126×165 мм, 0.1–150 об/мин, 65 Вт, диапазоны расхода для каждой трубки, таймер и циклы. Каждый канал работает сам по себе со своей трубкой и средой — потоки между собой не смешиваются и механики не касаются. Примерно килограмм веса на канал добавляет механика канала, корпус остаётся прежним, так что четырёхканальная модель стоит на столе на той же площади, что и двухканальная.

Как выбрать число каналов

Сколько каналов брать, решает число потоков, которые одновременно должен обслуживать один прибор; учтите, что позже нарастить двухканальный насос до четырёхканального нельзя. Двух каналов хватает на типовую связку подачи и отбора: подпитка ферментёра с отбором культуральной жидкости, подача пробы со сливом, реагент с промывочным раствором. Третий канал нужен для pH-статирования — среда плюс два титранта, кислота и щёлочь, — или для трёх реагентов проточного анализатора. На четырёх каналах ведут четыре параллельных опыта на одной среде, берут пробы из четырёх точек либо собирают проточную ячейку целиком: элюент, реагент, проба, промывка. Больше четырёх потоков или литровые расходы в минуту — это задача для насоса с несколькими головами KADAMM НС-ПМ; один канал с микродозированием по объёму — для шприцевых насосов KADAMM НС-Ш.

Диапазон 1.3 мкл/мин–48 мл/мин перекрывают четыре размера трубок

У перистальтического насоса расход — это объём, вытесненный за оборот, помноженный на число оборотов, а объём за оборот зависит от сечения трубки. Поэтому при одинаковых 0.1–150 об/мин НС-П150 имеет четыре диапазона: 0.0013–2 мл/мин на трубке 0.5×0.8 мм, 0.006–9 мл/мин на 1×1 мм, 0.022–33 мл/мин на 2×1 мм и 0.032–48 мл/мин на 3×1 мм. Если поставить в каналы трубки разного размера, обороты останутся общими, и расходы будут в постоянном соотношении — скажем, 1 : 4.5 у трубок 0.5×0.8 и 1×1 мм на максимуме. При шаге 0.01 об/мин расход на трубке 0.5×0.8 мм внизу диапазона регулируется ступенями около сотых долей микролитра в минуту, чего хватает и для подпитки культур, и для покапельной подачи титранта. Трубку подбирают по среде: для водных растворов и питательных сред годится силикон.

Повторы — до 65 535 циклов, отсчёт времени — до 999.9 ч

Насос подаёт не только непрерывно, но и по времени: длительность выставляется в пределах 0.1 с–999.9 ч, количество циклов — 0–65 535 (при 0 повторы не ограничены). Это позволяет без внешнего контроллера вести периодическую подпитку, например порциями раз в несколько часов на протяжении недели, подавать реагент в проточный анализатор импульсами и брать пробы через одинаковые интервалы. Есть и дозирование по объёму. Характеристики дисплея и интерфейсов удалённого управления паспорт ряда подробно не описывает; если насосом нужно управлять внешним сигналом, уточняйте у менеджера при заказе.

Соседи по серии

Среди многоканальных насосов серии меньше всех НС-П150, его задача — микро- и миллилитровые потоки по 2–4 линиям. Нужен один канал со сменными головами YZ и DG и 9 наборами дозирования — смотрите KADAMM НС-ПГ; многоканальные головы DG/DS на 1, 2 и 4 канала с расходом до 3 л/мин стоят на KADAMM НС-П.2. Для настольных рубашечных реакторов KADAMM РЕА-РН с сенсорной панелью НС-П150 удобно использовать, когда в одну горловину подают два или три реагента.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

В комплект KADAMM НС-П150 входят декларация соответствия, паспорт и русскоязычное руководство по эксплуатации. Насосы относятся к лабораторному электрооборудованию, и для них подтверждено выполнение двух регламентов ЕАЭС: ТР ТС 004/2011 (низковольтная безопасность) и ТР ТС 020/2011 (электромагнитная совместимость). Приборы маркированы CE, а выпуск идёт по системе менеджмента качества ISO 9001.

У каждого канала собственная трубка, и среда не касается ни роликов, ни корпуса: перекрёстного загрязнения нет, а стойкость к химии зависит лишь от материала трубки. Степень защиты корпуса IP31 — от капель, падающих вертикально; мыть его струёй нельзя. Взрывозащиты у насоса нет, поэтому с легковоспламеняющимися жидкостями его ставят за пределами взрывоопасной зоны, а к среде тянут только трубки.

• Электропитание — сеть 100–240 В, 50/60 Гц, 65 Вт; нужна заземлённая розетка.
• Степень защиты — IP31: от предметов больше 2.5 мм и от капель, падающих вертикально; ставить в стороне от мест, где возможен пролив.
• Стойкость к химии — зависит от трубки на канале: под водные и питательные среды — силикон, под прочие — стойкий к данной среде материал.
• Механика — трубки укладывают и меняют только при стоящем приводе; до пуска каналы закрывают крышками.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; протоколы высылаются по запросу.

Какой дисплей, какие интерфейсы для дистанционного управления, в каком диапазоне дозирует по объёму и с какой точностью после калибровки — это указано в паспорте поставки; уточняйте у менеджера.

Насос приходит собранным, так что лаборатория сама вводит НС-П150 в работу примерно за час — остаётся подобрать трубки для каналов и откалибровать. Для исполнений на 2, 3 и 4 канала первый запуск идёт одинаково:

Обслуживание в процессе эксплуатации

• Трубки — заменять, когда выработан ресурс или упал расход; на каналах с одной средой — все сразу, иначе собьётся пропорция.
• Ложе и ролики — следить за чистотой; если в ложе появилась среда, трубка порвана: канал останавливают, трубку меняют.
• Калибровка — заново после смены среды, замены трубок и долгой работы на больших оборотах.
• Корпус — растворители и абразивы для протирки не применять; вентиляционные отверстия ничем не закрывать.
• Линии для стерильных сред — соединения и трубки автоклавируют так, как предписывает методика; разбирать насос для этого не нужно.
