KADAMM НС-П600М — Насос перистальтический с несколькими головами до 6 л/мин

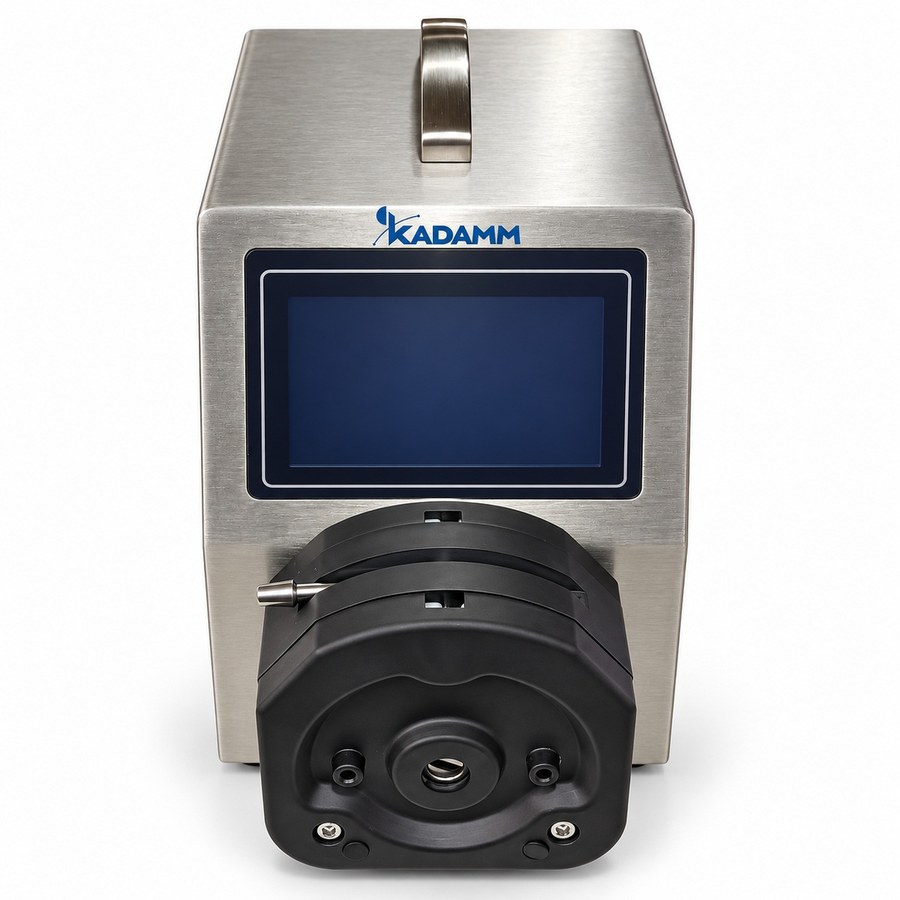

На одном приводе KADAMM НС-П600М помещается сразу несколько перистальтических голов. Вал серводвигателя вращается со скоростью 0.01–600 об/мин и несёт головы KZ25, YZ1515, YZ2515 либо многоканальные DG-1/2/4/6; включать их можно одновременно или по очереди. В сумме насос даёт до 6000 мл/мин. По каналу диапазоны такие: KZ25 — 3–6000 мл/мин, YZ1515 — 0.07–2280, YZ2515 — 1.7–1600, DG — до 48 мл/мин (6 роликов) или до 32 мл/мин (10 роликов); шаг задания 0.01 мл/мин. Оператор работает с сенсорной панели на LCD-дисплее; для внешнего управления есть RS485/Modbus, аналоговый вход 0–5 В / 0–10 В / 4–20 мА, дискретные входы и педаль. Габариты настольного корпуса 309×153×241 мм, масса 5.75 кг, мощность менее 120 Вт, сеть 220 В ±10 % (под заказ — 110 В), степень защиты IP31. В карточке представлен один артикул.

Один вал — несколько голов: параллельные потоки под общим заданием

Головы надевают на вал привода последовательно, и скорость у всех одна; расход канала зависит от того, какая трубка заправлена в данную голову. Число независимых потоков на насосе равно числу голов и каналов: у каждого своя трубка, среды друг с другом не встречаются, зато уставка скорости, пуск, стоп и дозирование задаются один раз на всех. Такой режим нужен, когда линии обязаны работать синхронно: питание нескольких параллельных ферментёров или реакторов, отбор проб сразу из нескольких точек, подача реагента вместе с промывочным раствором в постоянном соотношении. Соотношение определяет диаметр трубок — при одинаковых оборотах трубка с большим сечением прокачивает пропорционально больше, поэтому пропорция между потоками не меняется, как бы ни менялась скорость.

Четыре типа голов — кассетные DG, YZ2515, YZ1515 и KZ25 — перекрывают расходы между 0.07 мл/мин и 6 л/мин

Вместе головы охватывают диапазон расхода почти в пять порядков. Для перекачки и заполнения служит KZ25 с большим сечением — 3–6000 мл/мин на канал. Универсальная лабораторная YZ1515 работает в пределах 0.07–2280 мл/мин; YZ2515 рассчитана на трубки большего сечения и при тех же оборотах даёт 1.7–1600 мл/мин. DG — многоканальные кассетные головы, цифра в обозначении DG-1, DG-2, DG-4, DG-6 показывает, сколько каналов в голове; на канал приходится до 48 мл/мин при 6 роликах и до 32 мл/мин при 10 роликах. Чем роликов больше, тем ниже пульсация и меньше расход: для хроматографии и проточных ячеек подходит DG на 10 роликов, для подпитки — на 6. Типы голов можно сочетать на валу, скажем, YZ1515 ведёт основную подачу, а DG-4 даёт четыре микропотока добавок.

Порции 0.01–6000 мл, число циклов и пауза задаются на сенсорной панели

В режиме дозирования выставляют порцию 0.01–6000 мл, от 0 до 9999 циклов и паузу 0–9999.99 с между порциями. После каждой остановки срабатывает обратное всасывание на 0–360°: капля на конце трубки втягивается назад, и подтёка в начале новой порции нет. Головы крутятся синхронно, так что одна уставка дозы отмеряет порцию во всех каналах сразу — это выручает, когда одну среду разливают в несколько ёмкостей или когда компоненты подают одновременно в нужном соотношении. Расход калибруют под установленную трубку по реально перекачанному объёму, затем задания вводят в мл и мл/мин, шаг — 0.01 мл/мин. Параметры остаются в памяти.

Интерфейсы: RS485/Modbus, аналоговый вход, педаль

В установку насос интегрируют так же, как старшие модели серии. Из АСУ его задают и опрашивают по RS485/Modbus; от регулятора уровня, pH или расходомера он работает через аналоговый вход 0–5 В, 0–10 В или 4–20 мА; внешние пуск/стоп, направление и скорость подаются на дискретные входы, а для ручных операций есть педаль. Когда пережимается сразу несколько трубок, суммарный момент гораздо больше, чем у одной: шаговый двигатель при такой нагрузке пропускал бы шаги, а серводвигатель удерживает выставленные обороты.

Артикул вместе с соседями по серии

Здесь описан единственный артикул, KADAMM НС-П600М. Максимальный расход одним потоком, до 12 л/мин, даёт KADAMM НС-ПС с головой YZ35. Под 2–4 канала с микролитровыми расходами без замены голов подойдёт KADAMM НС-П150. Одноканальный насос со сменными головами YZ и DG и точностью ±0.5 % — это KADAMM НС-ПГ. Если в реактор KADAMM РЕА на 1–5 л подаётся один реагент, хватит лабораторного KADAMM НС-П; если реагентов несколько и все идут в один сосуд — берите НС-П600М.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

KADAMM НС-П600М относится к лабораторному электрооборудованию. Для перистальтического насоса подтверждено соответствие двум техническим регламентам ЕАЭС — ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»; выпуск идёт в рамках системы менеджмента качества ISO 9001, на изделие нанесена маркировка CE. С насосом передаются паспорт, декларация соответствия и руководство по эксплуатации на русском языке.

Тракт каждого канала — отдельная трубка, поэтому жидкости разных линий не встречаются между собой и не попадают на голову, вал и ролики; к какой химии устойчив канал, решает материал именно его трубки. Степень защиты корпуса IP31 рассчитана лишь на капли, падающие вертикально: заливать прибор или мыть его струёй нельзя. Взрывозащиты у насоса нет, поэтому ставят его за пределами взрывоопасной зоны, а при перекачке легковоспламеняющихся жидкостей в зону заводят только трубки.

• Электробезопасность — сеть 220 В ±10 % через заземлённую розетку, мощность потребления менее 120 Вт; на 110 В прибор делается под заказ.
• Защита корпуса — класс IP31: от предметов крупнее 2.5 мм и вертикально падающих капель; там, где возможен пролив, прибор не ставят.
• Химическая стойкость — зависит от трубки конкретного канала; под кислоты и растворители заказывают трубки из стойких материалов.
• Механическая безопасность — трубки укладывают и меняют, только когда привод стоит; пуск — лишь при закрытых крышках на всех головах.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Сколько голов допускает вал, какая диагональ у дисплея и какой точности удаётся добиться после калибровки на ваших трубках, указывает паспорт поставки — эти данные уточняйте у менеджера.

Запуск НС-П600М лаборатория выполняет сама: привод приходит собранным вместе с панелью, а головы и трубки монтируют под конкретную задачу. Для многоголовой сборки мы советуем такую последовательность первого пуска:

Обслуживание в процессе эксплуатации

• Трубки — заменять по выработке ресурса или когда расход упал; в каналах с общей средой — сразу комплектом, иначе пропорция собьётся.
• Головы — следить, чтобы ролики и ложе каждой головы были чистыми; жидкость внутри головы означает, что трубка порвалась.
• Калибровка — повторять при любой замене трубок и переходе на другую среду; соотношение между каналами время от времени перепроверять.
• Корпус и панель — чистить без растворителей и абразива; вентиляционные отверстия не закрывать.
• Разъёмы и кабели — контролировать, держатся ли разъёмы; кабели интерфейса прокладывать отдельно от силовых.
