KADAMM НС-П.2 — Насосы перистальтические регулируемые, ряд 2

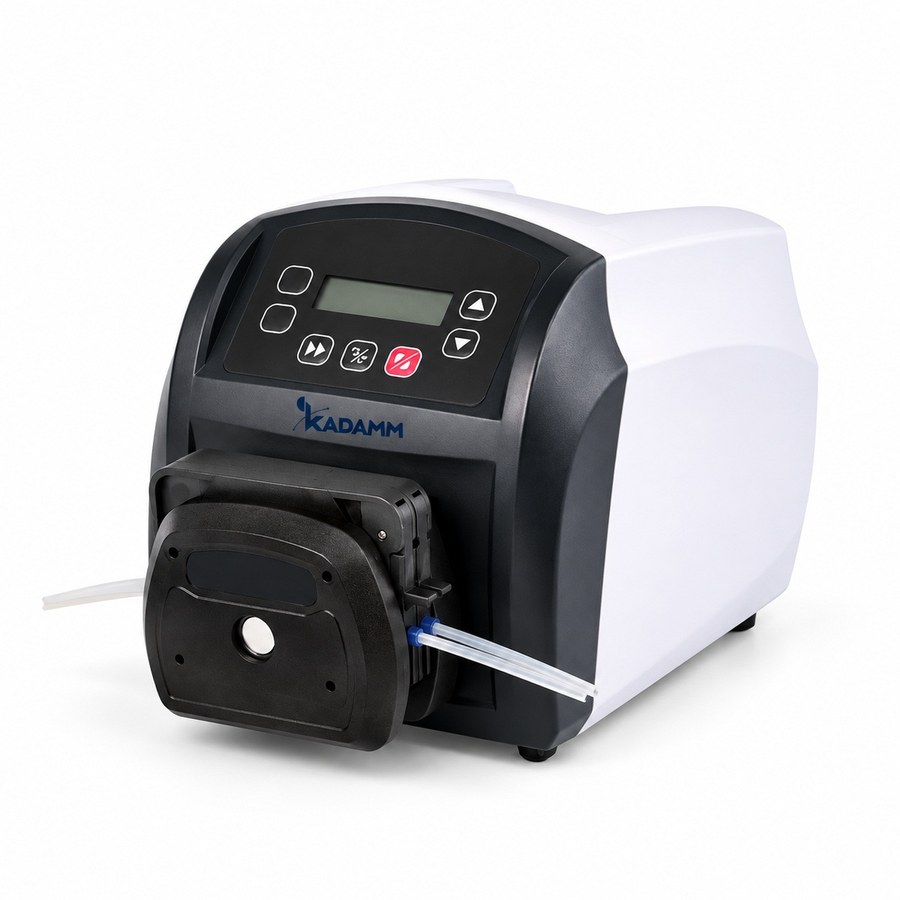

Второй ряд настольных перистальтических насосов KADAMM НС-П.2 — это сменные головы и плавное регулирование скорости на трёх приводах: 0.1–150, 0.1–350 и 0.1–600 об/мин, что в сумме даёт подачу от 0.0001 до 3000 мл/мин. Среда идёт исключительно по трубке, которую пережимают ролики головы, ротора и корпуса она не касается. Поэтому стерильная среда, кислота, суспензия катализатора или вязкий полимерный раствор перекачиваются одним насосом, а при смене продукта меняют лишь трубку. Корпус привода из ABS, 261×180×197 мм, масса 4.5–4.9 кг, мощность менее 30–50 Вт, питание от сети 100–240 В, 50/60 Гц. Режим и скорость выводятся на LCD 128×32; извне насосом управляют через RS485/Modbus, дискретным уровнем 5/12 В и аналоговым сигналом 0–5 В. Защита корпуса IP31, шланг длиной 2 м входит в комплект в одном экземпляре.

Что входит в ряд 2: приводы с максимумом 150, 350 и 600 об/мин

Младший KADAMM НС-П100.2 вращается на 0.1–150 об/мин и подаёт 0.0001–720 мл/мин. Только на него в этом ряду ставятся малорасходные головы DG/DS (1, 2 или 4 канала, 0.00016–49 мл/мин на канал) и двухканальные или одноканальные DT10; голова YZ15T на 1–2 канала даёт на нём 0.005–641 мл/мин, одноканальная YT25 — 0.024–750 мл/мин. Средний KADAMM НС-П300.2 рассчитан на 0.1–350 об/мин и 0.005–1750 мл/мин: с YZ15T на 1–2 канала — до 1495 мл/мин, с YT25 — до 1750 мл/мин. Старший KADAMM НС-П600.2 работает на 0.1–600 об/мин и 0.006–3000 мл/мин: YZ15T обеспечивает до 2562 мл/мин, YT25 — до 3000 мл/мин. Скорость задаётся с шагом 0.1 об/мин до 100 об/мин и с шагом 1 об/мин в диапазоне 100–600 об/мин у всех трёх приводов. С ростом оборотов увеличиваются мощность (менее 30, 40 и 50 Вт) и масса (4.5, 4.7 и 4.9 кг). Габариты, корпус, питание, дисплей и интерфейсы одинаковы, так что при замене привода на соседний не придётся ни освобождать другое место на столе, ни переделывать подключение к контроллеру.

Подача — это обороты, помноженные на объём трубки

По принципу действия перистальтический насос объёмный: каждый оборот ротора ролики выдавливают по трубке постоянную порцию, величину которой задают геометрия головы и внутренний диаметр трубки. Подбор поэтому прост: требуемую подачу делят на объём одного оборота для выбранной трубки и смотрят, чтобы полученные обороты пришлись на середину диапазона привода, а не на его границу. Скажем, 500 мл/мин на голове YT25 НС-П100.2 выдаст лишь почти на предельных оборотах, тогда как НС-П300.2 справится на средних и оставит запас на износ трубки и рост противодавления. Самые малые расходы, наоборот, достигаются не снижением оборотов, а самой тонкой трубкой: на НС-П100.2 головы DG/DS дают 0.00016 мл/мин, тогда как толстая трубка при 0.1 об/мин уже не даст ровного потока. После калибровки паспортная точность ряда составляет ±0.5 %; калибруют по реально перекачанному объёму и повторяют процедуру после замены трубки, ведь с изменением её упругости уходит и объём оборота.

Управление извне: Modbus, аналоговый сигнал и дискретный уровень

Каждым из трёх насосов можно управлять как с панели, так и внешними сигналами. Через порт RS485 по протоколу Modbus насос встраивается в сеть установки или реакторного стенда: SCADA или контроллер задают пуск, стоп, направление и скорость и по тому же каналу считывают состояние. На дискретный вход подают уровень 5/12 В (опционально 24 В), чтобы запускать и останавливать насос от таймера, реле или датчика уровня. Аналоговый вход 0–5 В (опционально 0–10 В и 4–20 мА) даёт возможность менять расход пропорционально сигналу регулятора температуры или pH, причём тип сигнала выбирается с панели, без перемычек и перепайки. Подачу по расписанию обеспечивают отложенные пуск и стоп; после сбоя питания память состояния восстанавливает прежний режим. Приложение для мониторинга и дистанционного управления предоставляется по запросу.

НС-П.2 в сравнении с рядом 1: сильные и слабые стороны ряда 2

У первого ряда KADAMM НС-П те же три скорости 150/350/600 об/мин, однако корпус выполнен из нержавеющей стали SUS304, масса 4.9–5.5 кг, мощность до 60 Вт, паспортная точность ±0.2 %. Там есть разъём DB15, выход состояния 0–5 В, обратное всасывание 0–720°, чтобы с конца трубки не капало, и таймер дозирования 0.1–999 с/мин/ч/сут с паузой и счётчиком циклов. Второй ряд на каждом типоразмере на 0.4–0.6 кг легче и потребляет на 10 Вт меньше, у 300 и 600 об/мин его верхний расход выше на 60–110 мл/мин, штатных голов пять типов, в том числе многоканальные DG/DS и DT10 на младшем приводе, а тип управляющего сигнала выбирается с панели. Расплачиваться приходится точностью ±0.5 % вместо ±0.2 % и корпусом из ABS, который пролитые растворители переносит хуже стали. Вывод: НС-П.2 нужен для перекачки и подачи по времени, когда на первом месте цена, масса и выбор голов. Счётное дозирование с таймером и точностью ±0.2 % — задача для НС-П или дозирующих KADAMM НС-П100 ряда 2; для подачи в мл/мин с накоплением объёма есть KADAMM НС-ПЛ на той же платформе.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Каждый из трёх перистальтических насосов KADAMM — НС-П100.2, НС-П300.2, НС-П600.2 — относится к лабораторному электрооборудованию, и на него оформляется подтверждение по двум регламентам ЕАЭС: ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования». Производство сертифицировано по ISO 9001, изделие несёт знак CE. В комплект документов входят паспорт, декларация соответствия и русскоязычное руководство по эксплуатации.

Продукт смачивает лишь трубку — ни голова, ни корпус ABS с ним не контактируют, так что стойкость к химии задаёт материал трубки, а не привод. По IP31 корпус защищён от капель, падающих вертикально, и от твёрдых тел больше 2.5 мм: место насосу — на полке или столе, но не в мойке и не там, где летят брызги. Взрывозащиты у насосов нет, рассчитаны они на обычные лабораторные помещения; если перекачивается легковоспламеняющаяся жидкость, трубку ведут через вытяжной шкаф, а привод ставят за пределами зоны паров.

• Электробезопасность — хватает обычной заземлённой розетки: сеть 100–240 В, 50/60 Гц, потребление меньше 30–50 Вт; подключение через источник бесперебойного питания разрешено.
• Стойкость к химии — зависит от трубки: для водных и спиртовых сред подходит силикон, для щелочей и долгого ресурса — BPT и PharMed, для агрессивных растворителей — трубки с внутренним слоем PTFE; на корпус ABS растворители не проливать.
• Механика — скорость роликов доходит до 600 об/мин, поэтому трубку вставляют только при стоящем приводе, а прижим закрывают ещё до включения.
• Давление — при перекрытой линии перистальтический насос будет наращивать давление, пока трубка не лопнет; закрытый кран на выходе допустим лишь с байпасом или датчиком давления.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Ресурс трубок, шум и предельное противодавление для отдельной головы источник не указывает; эти данные запрашивайте у менеджера, оформляя заказ.

Лаборатория сама запускает насос ряда 2 примерно за час. Привод приходит собранным, трубку и голову монтируют без инструмента, а снаружи подключают лишь нагнетательную и всасывающую линии. Для всех трёх типоразмеров первый пуск идёт в одном порядке:

Обслуживание в процессе эксплуатации

• Трубка — главный расходный элемент: при каждой смене среды её проверяют на износ под роликами и меняют, если после калибровки упал расход или проступил матовый след.
• Голова — с роликов и ложа удаляют пыль и остатки пролива; если насос долго стоит, прижим держат открытым, чтобы не деформировать трубку.
• Корпус ABS — чистят влажной салфеткой с нейтральным средством, а пролитый растворитель вытирают немедленно.
• Калибровка — заново после замены трубки, перехода на другую среду или изменения противодавления.
• Интерфейсы — периодически подтягивать клеммы сигнальных кабелей и RS485; тип аналогового сигнала и адрес Modbus задаются в настройках на панели.
