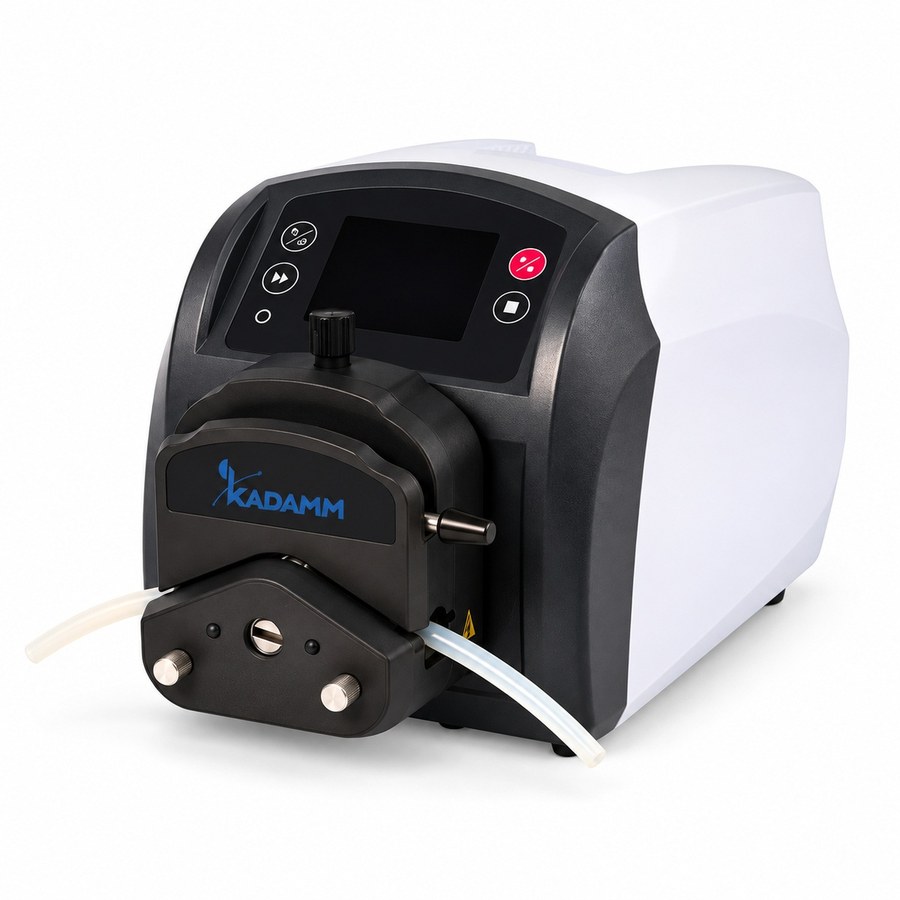

KADAMM НС-ПЛ — Насосы перистальтические с режимом расхода

В насосах KADAMM НС-ПЛ оператор вводит не скорость вращения, а требуемые миллилитры в минуту: привод поддерживает этот расход, выводит его текущее значение на экран и суммирует перекачанный объём. Сменные головы YZ15T, YT25 и DG/DS на трёх приводах — 0.1–150, 0.1–350 и 0.1–600 об/мин — перекрывают диапазон 0.0001–3000 мл/мин, а после калибровки паспортная точность составляет ±0.2 %. Среди перистальтических насосов KADAMM этот самый тихий: благодаря интеллектуальному терморегулированию привода шум не превышает 45 дБ, что ценно в аналитической лаборатории и возле рабочего места. Габариты корпуса ABS — 261×180×197 мм, привод весит 4.5–4.9 кг и потребляет менее 30–50 Вт от сети 100–240 В, 50/60 Гц. Управление — цветной LCD с сенсорной панелью и кнопками; есть RS485/Modbus, дискретный вход 5/12 В и аналоговый 0–5 В, тип сигнала переключается с панели. Защита корпуса — IP31.

Три привода в ряду, и у каждого есть режим расхода

Младший KADAMM НС-П100Л вращает ротор в пределах 0.1–150 об/мин и перекачивает 0.0001–720 мл/мин. Малорасходные головы DG/DS (1, 2 и 4 канала) подходят исключительно к нему; помимо них, сюда встают YZ15T (1–2 канала) и одноканальная YT25. Средний KADAMM НС-П300Л даёт 0.1–350 об/мин и 0.005–1750 мл/мин при головах YZ15T (1–2 канала) и YT25. Старший KADAMM НС-П600Л рассчитан на 0.1–600 об/мин и 0.006–3000 мл/мин, комплект голов у него такой же: YZ15T и YT25. Шаг уставки скорости одинаков — 0.1 об/мин. Сетевая мощность растёт по ряду (менее 30, 40 и 50 Вт), как и вес привода (4.5, 4.7 и 4.9 кг); корпус, экран, связь и питание не меняются. Функции тоже общие для всех трёх: расход отображается, регулируется и суммируется, есть калибровка, дозирование без таймера, память последнего состояния, шум 45 дБ. Типоразмер поэтому выбирают лишь по потолку расхода и перечню голов.

Расход в мл/мин вместо оборотов: в чём разница режимов

Обычный перистальтический насос показывает скорость вращения, и расход приходится вычислять вручную — объём оборота трубки, умноженный на обороты. Поставили другую трубку или голову — считай заново, а когда трубка износится, реальный расход незаметно отклоняется от вычисленного. НС-ПЛ в режиме расхода сам хранит коэффициент калибровки для текущей трубки и переводит заданные мл/мин в обороты, поэтому методику пишут в единицах, понятных журналу и регламенту, без привязки к оборотам определённого привода. Суммирование расхода выдаёт общий объём за серию или смену, что нужно для баланса реагентов и отчётности по партии. Чтобы получить точность ±0.2 %, насос калибруют на рабочей трубке: прокачивают известный объём, вводят фактическую цифру, и коэффициент пересчитывается. Режим простого дозирования без таймера отдаёт нужный объём по команде, разовой порцией, и отдельный дозирующий насос для этого не требуется; а вот серии доз с интервалами и заданным числом повторов выполняет KADAMM НС-П100.

Тихие 45 дБ у рабочего стола

Источников шума у перистальтического насоса три: мотор, редуктор и ролики, бьющие по трубке. Привод НС-ПЛ снабжён интеллектуальным терморегулированием, и паспортный шум у него 45 дБ — примерно как негромкая беседа. Такой насос можно держать на столе аналитика, возле весов или в комнате, где параллельно идут несколько процессов. В хроматографии и микробиологии это не вопрос комфорта, а обязательное требование: насос там работает часами, и его шум добавляется к шуму прочих приборов. Паспортное значение шума среди перистальтических насосов KADAMM указано только в этой карточке, по остальным сериям в источнике его нет.

Сравнение НС-ПЛ с сериями ряда 1, ряда 2 и с НС-П.3

НС-ПЛ собран на той же платформе, что и регулируемые KADAMM НС-П.2 и дозирующие НС-П100 (ряд 2): у всех корпус ABS 261×180×197 мм, вес 4.5–4.9 кг, потребление менее 30–50 Вт, одинаковые интерфейсы и головы. От НС-П.2 его отличают режим расхода с суммированием объёма, точность ±0.2 % против ±0.5 %, цветной LCD с сенсорной панелью вместо LCD 128×32 и указанные 45 дБ; от НС-П100 — подача в мл/мин с суммированием, а не счётное дозирование с интервалом и педалью. В первом ряду режимом расхода оснащены дозирующие KADAMM НС-ПД : корпус SUS304, LCD 4.3″, программы на 30 шагов, Wi-Fi и печать; зато они тяжелее (4.8–5.5 кг), берут до 60 Вт и на 300 и 600 об/мин выдают меньший максимальный расход (1690 и 2900 мл/мин). У регулируемых НС-П из ряда 1 режима расхода нет. Ещё одна серия с режимом расхода — KADAMM НС-П.3 — использует другие головы, YZ1515 и YZ2515, графический LCD 128×32, питание 90–265 В и весит 2.35–3.5 кг. Она легче и меньше, но сенсорной панели и заявленной точности нет, а верхний расход ниже: 570–2280 мл/мин. В итоге НС-ПЛ стоит брать, когда нужна подача в мл/мин с суммированием объёма, точностью ±0.2 % и тихой работой на столе.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

KADAMM НС-П100Л, НС-П300Л и НС-П600Л относятся к лабораторному электрооборудованию и соответствуют регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Насосы несут маркировку CE, производство работает по системе менеджмента качества ISO 9001. В комплекте поставки — декларация соответствия, паспорт и руководство по эксплуатации на русском языке.

Голова и корпус ABS остаются сухими: жидкость касается лишь трубки, и от её материала зависит, какие среды допустимы. По IP31 насос защищён от капель, падающих вертикально, и от предметов крупнее 2.5 мм, так что его место — полка или стол, а не мойка или зона брызг. Шум 45 дБ по паспорту не требует особых мер, когда насос стоит рядом с персоналом. Взрывозащиты нет: если перекачивается легковоспламеняющаяся жидкость, трубку ведут через вытяжной шкаф, а привод выносят за пределы зоны паров.

• Электробезопасность — хватает обычной заземлённой розетки: сеть 100–240 В, 50/60 Гц, потребление меньше 30–50 Вт; подключение через источник бесперебойного питания разрешено.
• Химическая стойкость — зависит от трубки: водные и спиртовые растворы — силикон, щёлочи и долгий ресурс — BPT и PharMed, растворители — трубка с внутренним слоем PTFE; на корпус ABS ничего не проливать.
• Механическая безопасность — до пуска прижим закрыт, трубку меняют только на стоящем приводе: скорость роликов доходит до 600 об/мин.
• Давление в линии — если выход перекрыт, объёмный насос будет повышать давление, пока трубка не лопнет; поэтому на нагнетание ставят сброс, байпас или датчик давления, заведённый на дискретный вход.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Ресурс трубок и предельное противодавление для каждой головы источник не указывает — эти данные уточняйте у менеджера, оформляя заказ.

Запуск насоса с режимом расхода укладывается в час: привод приходит собранным, трубку и голову ставят руками без инструмента, а для калибровки хватает одной прокачки известного объёма. Ниже — шаги первого пуска, общие для трёх типоразмеров:

Обслуживание в процессе эксплуатации

• Трубка — главный расходный элемент: при каждой новой среде осматривают участок под роликами, а меняют, когда расход на экране расходится с контрольным замером.
• Калибровка — заново после смены противодавления, среды или трубки; в непрерывной работе в начале каждой смены делают контрольный замер.
• Голова — пыль и пролитую жидкость с роликов и ложа удаляют; если насос простаивает, прижим открывают, иначе трубка сплющится.
• Корпус и панель — для чистки подходит влажная салфетка и нейтральное средство; попавший на ABS или сенсорную панель растворитель сразу стирают.
• Счётчик объёма — сбрасывать перед новой партией; в журнале указывать дату калибровки и установленную трубку.
