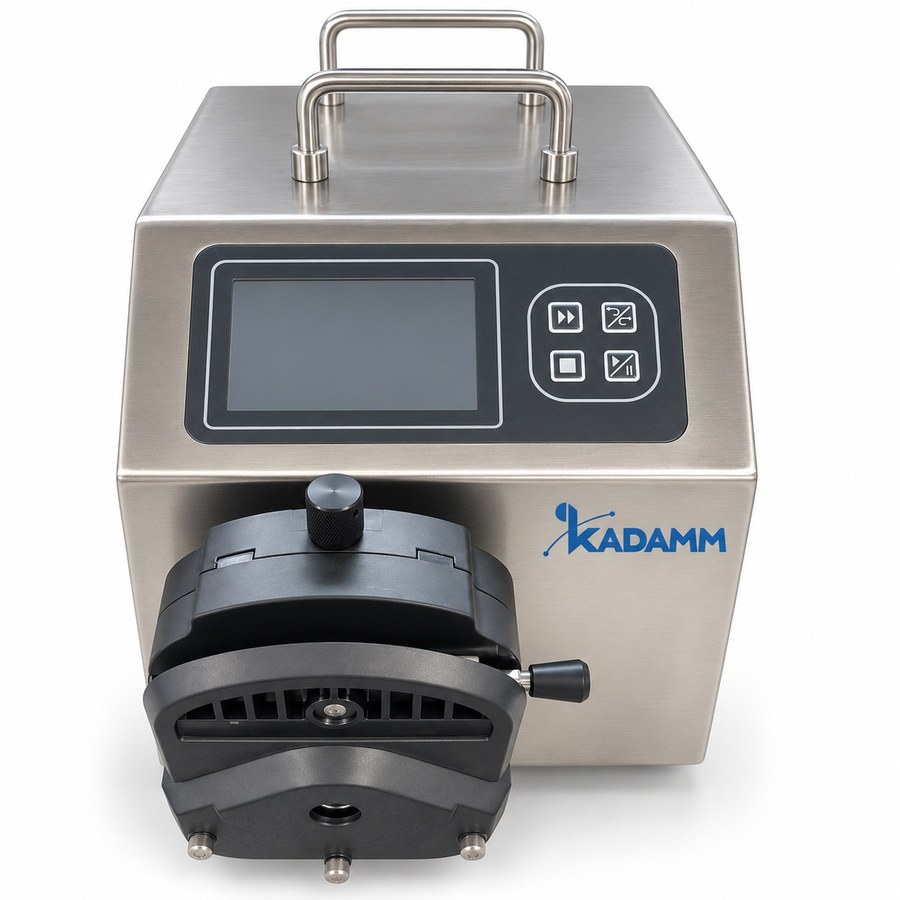

KADAMM НС-П600С — Насос перистальтический с сенсорной панелью до 12 л/мин

Для перекачки и дозирования с расходом до 12 л/мин предназначен KADAMM НС-П600С — перистальтический насос с серводвигателем и сенсорной панелью. Обороты регулируются от 0.01 до 600 об/мин, а расход вводится и показывается на дисплее с шагом 0.01 мл/мин. На привод устанавливают либо голову YZ35 для трубок 73# и 82# (до 12 000 мл/мин), либо KZ25 для трубок 15#, 24#, 35# и 36# (до 6000 мл/мин). Ролики, вал и корпус с жидкостью не соприкасаются — она идёт только по трубке, так что стерильные среды, кислоты, вязкие продукты и суспензии качает один и тот же насос, достаточно сменить трубку. Питание 220 В ±10 % (на 110 В — под заказ), потребление менее 300 Вт, защита корпуса IP31, размеры 243×400×310 мм, вес 15.5 кг. В карточке представлен один артикул.

Серводвигатель: диапазон 0.01–600 об/мин и момент, достаточный для толстостенной трубки

У трубок 73# и 82#, на которые рассчитаны головы большого расхода, толстая стенка, и пережимать её роликами каждый оборот способен лишь привод с моментом, недоступным шаговым двигателям настольных насосов. Поэтому в НС-П600С установлен серводвигатель с обратной связью по положению вала: скорость не зависит ни от упругости трубки, ни от противодавления в линии, при старте под нагрузкой шаги не теряются, а многочасовая перекачка не приводит к перегреву. Регулировка 0.01–600 об/мин соответствует отношению 60 000 : 1 — одна голова и наполняет ёмкость на 12 л/мин, и капельно подаёт добавку. Для оценки: при 600 об/мин голова YZ35 с самой крупной трубкой качает 12 000 мл/мин, примерно 20 мл на оборот, а на 0.01 об/мин та же сборка выдаёт порядка 0.2 мл/мин — трубку и голову менять не приходится.

YZ35 или KZ25: привод общий, а расход — в двух диапазонах

Решают два фактора — нужный расход и тип трубки. Если требуется до 12 000 мл/мин, ставят YZ35 под трубки 73# и 82#: с ней перекачивают жидкость из ёмкости в ёмкость, наполняют реакторы и сборники, подают продукт на фильтр в условиях опытного производства. KZ25 работает с трубками 15#, 24#, 35# и 36#, выдаёт до 6000 мл/мин, а за счёт меньшего объёма за оборот точнее регулирует средние расходы. Сам привод не меняется — под задачу подбирают голову и трубку. Для водных растворов и сред общего назначения годится силикон; для растворителей и кислот берут трубку из стойкого материала под конкретный продукт (варианты — в блоке «Опции», подбор — с менеджером). Свежую трубку калибруют по реально перекачанному объёму, после чего задания вводят в миллилитрах и мл/мин вместо оборотов.

Доза, число циклов, пауза и подсос капли — с сенсорной панели

Управление целиком ведётся с сенсорной панели LCD-дисплея; размер экрана указан в паспорте поставки, его уточняйте у менеджера. В дозирующем режиме объём порции выставляют в пределах 0.01–9999.99 мл с шагом 0.01 мл, циклов — 0–9999, длительность дозы и паузы — 0.1–9999.99 с. Этого достаточно, чтобы разливать по флаконам, вносить реагент частями или периодически подпитывать процесс, обходясь без отдельного таймера. После остановки ротор может откатиться на угол 0–360°: капля с конца трубки уходит назад, на выходе ничего не подтекает и следующая порция не получает лишнего. Угол настраивают с учётом вязкости и диаметра трубки. Калибровка по расходу связывает индикацию с фактическим объёмом для стоящей трубки. Так как продукт с механикой не соприкасается, чистка тракта — это промывка или новая трубка, и перейти на другой продукт можно за минуты.

Интеграция в установку: RS485/Modbus, аналоговый сигнал, педаль

Подключить насос к установке можно тремя путями. Первый — RS485/Modbus: контроллер или ПК передаёт скорость, объём и команду пуска, а насос возвращает свой статус; на этом собирают розливочные линии и подпитку ферментёров под АСУ. Второй — аналоговый вход 0–5 В, 0–10 В или 4–20 мА: скорость прямо задаёт регулятор уровня или pH либо расходомер, и получается обычный контур «датчик — регулятор — насос», программировать ничего не нужно. Третий — дискретные входы пуска/стопа, направления и скорости плюс педаль для ручной работы: дозу оператор включает ногой, а руками держит тару. Всё это входит в штатное исполнение, докупать модули не придётся.

Артикул вместе с соседями по серии

Здесь представлен единственный артикул — KADAMM НС-П600С. Параллельные потоки от общего привода даёт KADAMM НС-ПМ (несколько голов, до 6 л/мин); программы дозирования на 30 шагов и Wi-Fi есть у KADAMM НС-ПД; перекачку попроще, с LED-индикацией и энкодером, выполняет KADAMM НС-ПБ; для лабораторных расходов до 2.9 л/мин рассчитан KADAMM НС-П. При работе со стеклянными реакторами KADAMM РЕА на десятки литров НС-П600С служит насосом загрузки и выгрузки: материал трубки подбирают под растворитель, а расход — под длительность операции.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

KADAMM НС-П600С относится к электрооборудованию для опытных производств и лабораторий. Насос соответствует техническим регламентам ЕАЭС — ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», — имеет маркировку CE и производится в рамках системы менеджмента качества ISO 9001. В комплект документов входят паспорт, декларация соответствия и руководство по эксплуатации на русском языке.

Продукт проходит только по трубке: ролики, голова и корпус его не касаются, и стойкость тракта к химии зависит от того, из какого материала трубка. Степень защиты корпуса IP31 означает, что вертикально падающие капли ему не страшны, однако мыть его струёй или ставить там, где возможен пролив, нельзя. Взрывозащиты у насоса нет, его размещают за пределами взрывоопасных зон; если перекачивается легковоспламеняющаяся жидкость, насос выносят из зоны, а к продукту тянут трубку.

• Электробезопасность — сеть 220 В ±10 %, мощность менее 300 Вт, подключение только к заземлённой розетке; вариант на 110 В изготавливается под заказ.
• Защита корпуса — IP31: защищён от капель, падающих вертикально, и от предметов крупнее 2.5 мм; под местами вероятного пролива не ставить.
• Химическая стойкость — задаётся трубкой: для водных сред — силикон, для кислот и растворителей — стойкие материалы, подобранные под продукт.
• Механическая безопасность — менять и укладывать трубку можно лишь при стоящем приводе и закрытой крышке головы; вращающихся роликов не касаться.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Размер экрана, точность для конкретной трубки после калибровки и список материалов трубок указываются в паспорте поставки — уточняйте у менеджера.

Запустить НС-П600С лаборатория или участок могут сами, на это уходит несколько часов: привод с панелью приходят готовыми, а голову и трубку ставят под конкретную задачу. Рекомендуемая последовательность первого пуска:

Обслуживание в процессе эксплуатации

• Трубка — основной расходный элемент. Износ ищут там, где её пережимают ролики; трубку меняют по выработке ресурса или когда падает расход, а затем заново калибруют.
• Голова и ролики — ложе должно быть чистым, ролики крутиться без заеданий. Если внутри головы появилась среда, значит, трубка порвалась.
• Калибровка — обязательна после установки новой трубки, при переходе на среду иной вязкости и всякий раз, когда доза заметно уходит.
• Корпус и панель — чистят влажной салфеткой, абразивы и растворители не применяют; вентиляционные отверстия ничем не закрывают.
• Интерфейсы и педаль — контролировать, надёжно ли сидят разъёмы; линии RS485 и аналогового задания вести отдельно от силовой проводки.
