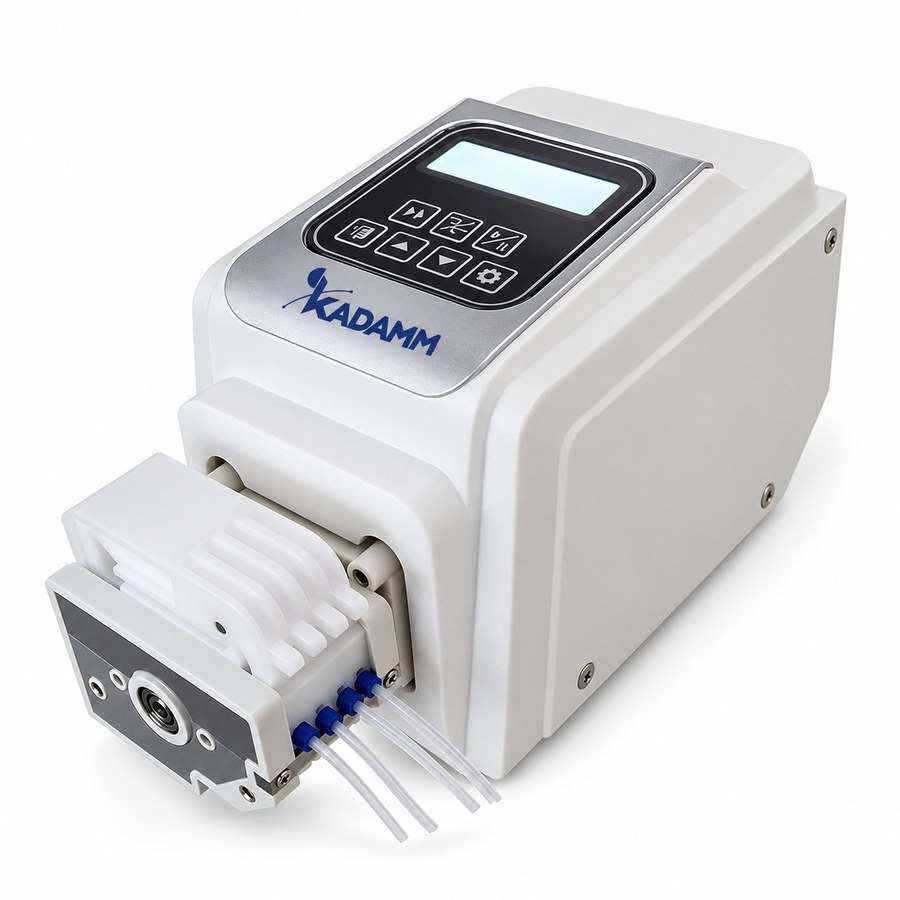

KADAMM НС-П.3 — Насосы перистальтические с режимом расхода и LCD, ряд 2

Серия KADAMM НС-П.3 — это компактные перистальтические насосы на головах YZ1515, YZ2515 и DG, у которых подачу задают в режиме расхода и видят на графическом LCD 128×32. Приводов три: 0.1–150, 0.1–350 и 0.1–600 об/мин, им соответствует расход до 570, 1330 и 2280 мл/мин. Подача выставляется и отображается в мл/мин с шагом 0.001 мл/мин, скорость — с шагом 0.1 об/мин. Любой типоразмер берёт из сети менее 30 Вт; диапазон питания 90–265 В, 50/60 Гц оставляет запас на просадки и неустойчивую сеть. Младшая модель НС-П100Л.2 занимает 138×153×220 мм и весит 2.35 кг без головы, средняя и старшая — 290×200×206 мм и 3.5 кг. На панели скорость меняют кнопками или энкодером; внешнее управление идёт по RS485, дискретными сигналами пуска, остановки и направления и сигналом скорости 0–5 В, 0–10 В, 4–20 мА или 0–10 кГц. Среда течёт лишь внутри пережимаемой роликами трубки, поэтому стерильные, агрессивные и абразивные жидкости с механикой не соприкасаются. Защита корпуса — IP31.

Ряд целиком: от настольных 2.35 кг до подачи 2.3 л/мин

Самый лёгкий и маленький в ряду — KADAMM НС-П100Л.2: 2.35 кг, 138×153×220 мм, скорость выставляется кнопками в пределах 0.1–150 об/мин, а подача лежит в интервале 0.0025–570 мл/мин. Только к нему подходят многоканальные головы: малорасходные DG-1/2/4 на 1, 2 и 4 канала обеспечивают на каждом канале 0.0025–48 либо 0.002–32 мл/мин (смотря какое исполнение). Одноканальная YZ1515 поднимает подачу до 570 мл/мин, YZ2515 работает в полосе 0.17–405 мл/мин. Модель KADAMM НС-П300Л.2 со скоростью 0.1–350 об/мин настраивается энкодером и охватывает 0.0025–1330 мл/мин: голова YZ1515 в исполнении на 1–2 канала позволяет получить до 1330 мл/мин, такая же по каналам YZ2515 — 0.17–933 мл/мин. Габарит у неё 290×200×206 мм, вес 3.5 кг. Те же 290×200×206 мм и 3.5 кг у старшей KADAMM НС-П600Л.2, где кнопками задают 0.1–600 об/мин, а расход достигает 0.0025–2280 мл/мин; верхняя граница с YZ1515 равна 2280 мл/мин, с YZ2515 — 1600 мл/мин. Общими для всех трёх остаются графический LCD 128×32, менее 30 Вт потребления, набор интерфейсов, сеть 90–265 В и шаг подачи 0.001 мл/мин.

Шаг 0.001 мл/мин: в методике указана та подача, что идёт на деле

В режиме расхода насос пересчитывает заданные мл/мин в обороты через калибровочный коэффициент трубки, и решающую роль играет дискретность. При шаге 0.001 мл/мин по подаче и 0.1 об/мин по скорости значения вроде 0.025 мл/мин на DG или 12.5 мл/мин на YZ1515 задаются ровно, без округления до ближайшей ступени. В градиентной подаче, микродозировании в проточные ячейки и поверке расходомеров от этого зависит, совпадёт ли фактический расход с цифрой из методики. Объём одного оборота определяется не только головой, но и внутренним диаметром и упругостью трубки, поэтому калибруют по реально перекачанному объёму на стоящей трубке и повторяют процедуру после каждой её замены. Точность после калибровки для этого ряда в исходных данных не указана, её уточняет менеджер; если требуется ±0.2 % с заявленным значением, обратите внимание на KADAMM НС-ПЛ.

Сеть 90–265 В и управление частотой 0–10 кГц

От прочих перистальтических насосов KADAMM серию НС-П.3 отличают две вещи. Во-первых, она питается от 90–265 В, а значит, работает и от неустойчивой сети, и от ИБП, и в полевой лаборатории, где напряжение опускается ниже 100 В. Во-вторых, кроме аналоговых входов 0–5 В, 0–10 В и 4–20 мА у неё есть частотный вход скорости 0–10 кГц. Частота не искажается падением напряжения на длинном кабеле и помехами, так что контроллер на дальнем краю стенда управляет насосом надёжно. На дискретные входы подают пуск, остановку и направление от реле или датчика уровня, а через RS485 насос встраивается в сеть установки. Даже при 600 об/мин все три типоразмера потребляют менее 30 Вт: привод лёгкий, а головы YZ1515/YZ2515 прижимают трубку с умеренным усилием.

Сравнение НС-П.3 с НС-ПЛ и соседними сериями

Ближайший аналог с режимом расхода — KADAMM НС-ПЛ. Скорости у него те же три, однако корпус ABS 261×180×197 мм весит 4.5–4.9 кг, дисплей цветной LCD с сенсорной панелью, головы YZ15T, YT25 и DG/DS дают до 3000 мл/мин, точность заявлена ±0.2 %, шум 45 дБ, связь RS485/Modbus и дискретный уровень 5/12 В. По сравнению с ним НС-П.3 на 1.4–2.2 кг легче, берёт менее 30 Вт на всех типоразмерах вместо 30–50 Вт, работает от 90–265 В и имеет частотный вход 0–10 кГц; взамен у него ниже верхний предел подачи (570–2280 мл/мин), нет сенсорной панели и нет заявленной точности. Головы YZ1515 и YZ2515 те же, что у насосов со сменными головами KADAMM НС-ПГ и насосов с регулировкой скорости НС-ПБ , поэтому трубки и головы между этими сериями взаимозаменяемы, и лаборатории с несколькими насосами проще держать запас расходников. Регулируемые KADAMM НС-П ряда 1 и НС-П.2 ряда 2 работают без режима расхода, а дозирующие НС-ПД и НС-П100 отсчитывают дозы вместо подачи в мл/мин. Вывод: компактный стенд, микрорасходы на DG, плохая сеть и частотное управление — это НС-П.3; паспортная точность и подача до 3 л/мин — НС-ПЛ.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Насосы KADAMM НС-П100Л.2, НС-П300Л.2 и НС-П600Л.2 относятся к лабораторному электрооборудованию. Требования ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (оба — регламенты ЕАЭС) для них подтверждены, изделия несут знак CE, а производство сертифицировано по ISO 9001. Покупатель получает вместе с насосом декларацию соответствия, паспорт и руководство по эксплуатации на русском языке.

Голова и привод сухие: жидкость соприкасается лишь с трубкой, и от материала трубки зависит, выдержит ли она растворители, щёлочи и кислоты. Класс IP31 означает защиту от вертикально падающих капель и предметов крупнее 2.5 мм, так что место насосу — на стенде, полке или столе, но не там, где летят брызги. Стабилизатор при питании 90–265 В не нужен, а вот заземлённая розетка обязательна. Взрывозащиты у насосов нет: если подаются легковоспламеняющиеся жидкости, трубку ведут через вытяжной шкаф, а привод ставят за пределами зоны паров.

• Электробезопасность — нужна заземлённая розетка; питание 90–265 В, 50/60 Гц, потребляемая мощность менее 30 Вт; работа от нестабильной сети или от источника бесперебойного питания допустима.
• Химическая стойкость — зависит от трубки: для растворителей — с внутренним слоем PTFE, для щелочей и большого ресурса — PharMed и BPT, для спиртовых и водных сред — силикон; на корпус не проливать.
• Механическая безопасность — ролики крутятся со скоростью до 600 об/мин, поэтому трубку меняют только на стоящем приводе, а перед пуском закрывают прижим головы.
• Давление в линии — если выход перекрыт, объёмный насос будет наращивать давление, пока трубка не лопнет; поэтому на линии нагнетания ставят сброс, байпас или датчик давления, заведённый на дискретный вход остановки.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Для конкретной головы источник не указывает допустимое противодавление, материал корпуса, уровень шума и паспортную точность после калибровки — эти данные уточняйте у менеджера, оформляя заказ.

На ввод компактного насоса ряда 2 в работу уходит около получаса: привод приходит собранным, трубку и голову ставят без инструмента, а для калибровки достаточно прокачать один известный объём. Ниже — последовательность первого пуска, общая для трёх типоразмеров:

Обслуживание в процессе эксплуатации

• Трубка — главный расходный элемент; зону роликов осматривают каждый раз при смене среды, а трубку меняют, если расход разошёлся с контрольным замером.
• Калибровка — выполнять заново при смене противодавления и среды, а также после замены трубки; при непрерывной подаче в начале каждой смены делать контрольный замер.
• Голова — ложе и ролики чистить от пролива и пыли; на время простоя прижим открывают, иначе трубка сплющится; YZ1515/YZ2515 подходят и к НС-ПГ и НС-ПБ.
• Корпус и панель — пролив растворителя убирать немедленно; для ухода — влажная салфетка и нейтральное средство.
• Сигнальные линии — контролировать, затянуты ли клеммы аналоговых и дискретных входов; если появились помехи, задавать скорость через 4–20 мА или частотный вход 0–10 кГц.
