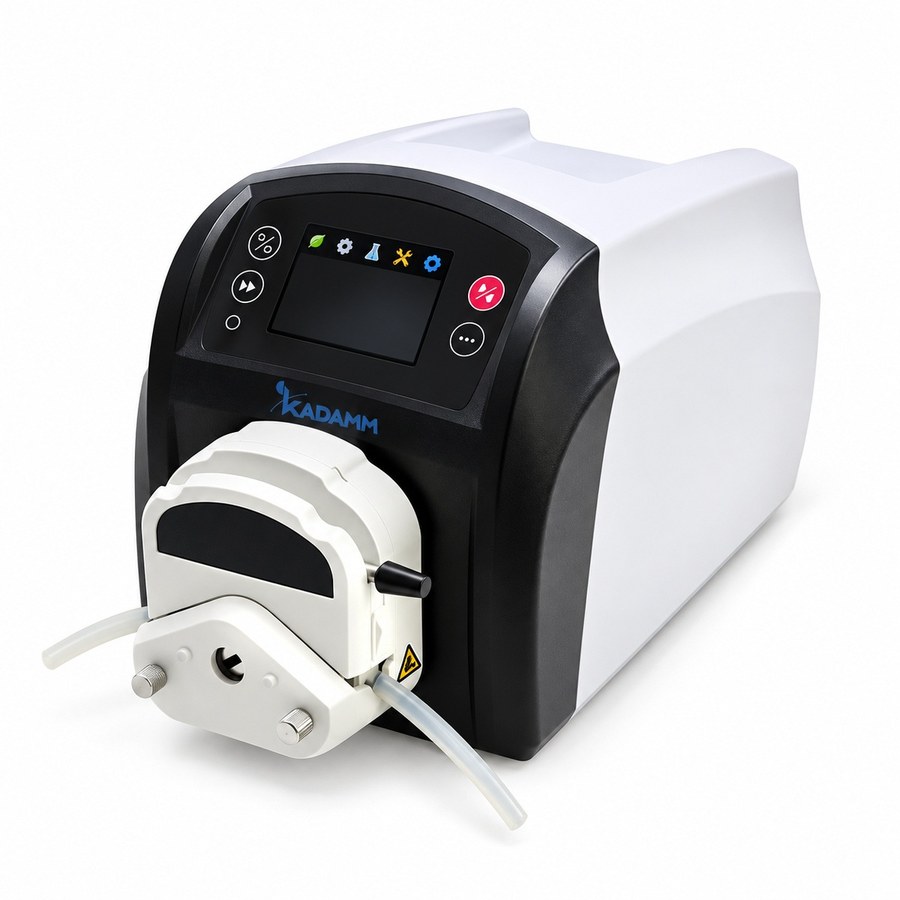

KADAMM НС-П100 — Насосы перистальтические дозирующие, ряд 2

Второй ряд KADAMM НС-П100 — перистальтические насосы, которые дозируют, а не только перекачивают; приводов три: 0.1–150, 0.1–350 и 0.1–600 об/мин. Дозу контроллер отсчитывает по углу поворота двигателя, повторяет её нужное число раз через заданный интервал и суммирует прошедший объём. Доза задаётся от 0.05 мл до 9999 л, повторов 1–999 либо бесконечный цикл, интервал 0.1–999.9 с, мин или ч. После калибровки паспортная точность составляет ±0.2 %. Среда контактирует лишь с трубкой, пережатой роликами головы, так что один насос, со сменой одной трубки, фасует стерильную среду, подаёт кислоту в реактор или отмеряет суспензию. Корпус привода из ABS, 261×180×197 мм, масса 4.5–4.9 кг, потребление менее 30–50 Вт, питание 100–240 В. Управление — цветной LCD с сенсорной панелью и кнопки, RS485/Modbus, дискретный сигнал 5/12 В, аналоговый 0–5 В. Защита IP31.

Три привода ряда и дозы от 0.05 мл

Многоканальная подача в ряду есть только у KADAMM НС-П100Д.2: привод 0.1–150 об/мин, расход 0.0001–720 мл/мин, головы DG/DS на 1, 2 и 4 канала, YZ15T на 1–2 канала и одноканальная YT25. У KADAMM НС-П300Д.2 0.1–350 об/мин и 0.005–1750 мл/мин, у KADAMM НС-П600Д.2 0.1–600 об/мин и 0.006–3000 мл/мин; оба работают с одноканальными YZ15T и YT25. Скорость у всех трёх задаётся с шагом 0.1 об/мин, мощность менее 30, 40 и 50 Вт, вес привода 4.5, 4.7 и 4.9 кг; корпус, питание, интерфейсы и дисплей одинаковые. Дозирование тоже устроено одинаково: объёмный и временной режимы, копирование, калибровка, учёт накопленного объёма, пять сохраняемых наборов параметров и встроенная экспертная система, подбирающая настройки под голову и трубку. Запустить дозу можно кнопкой на панели, педалью или сигналом на дискретный вход.

Откуда точность ±0.2 %: дозирование по углу поворота

Каждый оборот ротора выталкивает по трубке одинаковый объём, поэтому доза равна объёму оборота, помноженному на угол поворота. Контроллер ряда 2 следит за углом поворота двигателя и останавливает ротор на нужной доле оборота — так и 0.05 мл на тонкой трубке, и 9999 л на YT25 отмеряются одинаково, с той же относительной погрешностью. Вторая составляющая точности — калибровка. Объём оборота определяется упругостью и внутренним диаметром трубки, так что калибруют насос по реально выданному объёму на рабочей трубке и повторяют процедуру после каждой замены трубки. Откалиброванный насос выходит на паспортные ±0.2 % — этого хватает для титрованных растворов, подачи реагента по регламенту и фасовки образцов. Сколько жидкости прошло за смену или серию доз, показывает счётчик накопленного объёма.

Внешний запуск и режимы дозирования

Доза задаётся тремя способами: объёмом в миллилитрах или литрах, временем подачи на установленной скорости либо копированием — тогда сохранённая доза выдаётся на каждый сигнал пуска. Повторы 1–999 (0 означает бесконечно) и интервал 0.1–999.9 с/мин/ч делают из насоса фасовочный автомат: дозы идут по расписанию сами или по нажатию педали, когда оператор подставил ёмкость. Рецепты под разные трубки и продукты хранятся в пяти наборах параметров. Для внешнего управления есть RS485/Modbus, дискретный вход на 5/12 В (24 В — опция) и аналоговый на 0–5 В; 0–10 В и 4–20 мА доступны опцией. Доза, скорость, число повторов и накопленный объём выводятся на один экран цветного LCD с сенсорной панелью, а основные команды продублированы кнопками — в перчатках так удобнее.

НС-П100 против НС-ПД: в чём разница между дозирующими рядом 2 и рядом 1

Скорости у ряда 1 KADAMM НС-ПД те же — 150/350/600 об/мин, но корпус у него стальной, 269×160×183 мм, весит 4.8–5.5 кг, мощность до 60 Вт, экран — цветной LCD 4.3″. Контроллер ряда 1 может подавать среду по расходу, выполнять программу дозирования до 30 шагов, связываться через Wi-Fi с приложением, выводить протокол на печать через последовательный порт и подтягивать жидкость обратно, чтобы не капало. Ряд 2 на 0.3–0.6 кг легче и берёт на 10 Вт меньше; при 300 и 600 об/мин его максимальный расход выше — 1750 и 3000 мл/мин вместо 1690 и 2900. Сверх того у него есть пауза между дозами 0.1–999.9 с/мин/ч, копирование дозы, контроль угла поворота, экспертная система настройки и запуск педалью. Точность в обоих рядах одна — ±0.2 %. В ряду 2 не найти режима расхода, 30-шаговых программ, Wi-Fi и печати. Вывод: фасовка, титрование, подача реагента порциями — задачи для НС-П100; многошаговую программу или распечатку протокола даст НС-ПД; когда счёт доз не важен, а нужна подача в мл/мин со счётчиком объёма, подойдёт — KADAMM НС-ПЛ на той же базе; если дозировать вообще не надо, а только перекачивать, хватит KADAMM НС-П.2.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

KADAMM НС-П100Д.2, НС-П300Д.2 и НС-П600Д.2 — дозирующие перистальтические насосы, которые поставляются как лабораторное электрооборудование. Их соответствие техническим регламентам ЕАЭС подтверждено: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Производство ведётся в рамках системы менеджмента качества ISO 9001, на изделии стоит маркировка CE. В комплекте с насосом — паспорт, русскоязычное руководство по эксплуатации и декларация соответствия.

Привод и голова в работе сухие: дозируемая жидкость касается лишь трубки, поэтому против кислот, щелочей и растворителей насос стоек ровно настолько, насколько стоек материал трубки. IP31 означает защиту от твёрдых тел крупнее 2.5 мм и от капель, падающих вертикально, — место насосу на столе или полке, вдали от брызг. Взрывозащиты у насосов нет: если дозируются легковоспламеняющиеся жидкости, привод выносят за пределы зоны паров, а трубку заводят в вытяжной шкаф. Заявленная точность ±0.2 % для метрологии подтверждается калибровкой на рабочей трубке; как средство измерений насос не поверяется.

• Электробезопасность — сеть 100–240 В, 50/60 Гц, мощность менее 30–50 Вт: хватает обычной заземлённой розетки, можно работать и от источника бесперебойного питания.
• Химическая стойкость — зависит от трубки: водные и спиртовые среды — силикон, щёлочи и долгий ресурс — BPT и PharMed, растворители — трубка с внутренним слоем PTFE; на корпус ABS не проливать.
• Механическая безопасность — ролики крутятся со скоростью до 600 об/мин, поэтому трубку меняют только на стоящем приводе, а перед пуском закрывают прижим головы.
• Давление в линии — объёмный насос на перекрытый выход будет наращивать давление, пока трубка не лопнет, поэтому на нагнетании нужен байпас, сброс или датчик давления, заведённый на дискретный вход.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Ресурс трубок, шум и предельное противодавление для отдельной головы источник не указывает; эти данные запрашивайте у менеджера, оформляя заказ.

На ввод дозирующего насоса ряда 2 в работу уходит около часа: привод приходит собранным, голову и трубку ставят руками, без инструмента, а параметры под выбранную трубку предлагает экспертная система настройки. Первый запуск для всех трёх типоразмеров выглядит так:

Обслуживание в процессе эксплуатации

• Трубка — главный расходный материал; зону роликов осматривать при каждом переходе на другой продукт; менять, если доза уходит после калибровки или на трубке появилась матовая полоса.
• Калибровка — заново после смены трубки, среды или противодавления; перед ответственной серией в начале смены — контрольная доза на весах.
• Голова — пыль и пролитую жидкость с роликов и ложа удаляют; если насос простаивает, прижим открывают, иначе трубка сплющится.
• Корпус и панель — для чистки подходит влажная салфетка и нейтральное средство; попавший на ABS или сенсорную панель растворитель сразу стирают.
• Рецепты — связку «продукт — трубка — калибровка» держать в пяти наборах параметров; рецепт, перенесённый на другой типоразмер, требует новой калибровки.
