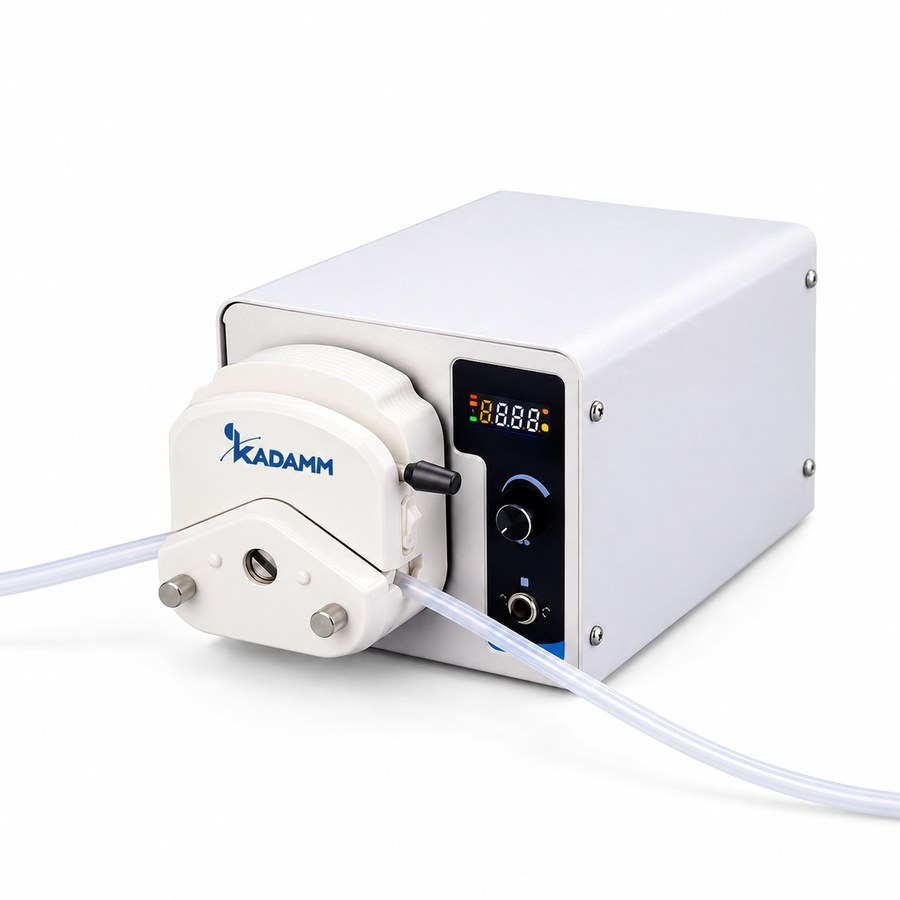

KADAMM НС-ПГ — Насосы перистальтические на сменных головах YZ и DG

Перистальтические насосы KADAMM НС-ПГ устроены как привод, на который ставятся сменные головы YZ1515X, YZ2515X и DG. Голову снимают сразу с трубкой, поэтому за минуту один и тот же привод переключается с подачи 2 л/мин на многоканальное микродозирование или на другую среду, и промывка не требуется. В ряду три типоразмера: KADAMM НС-П100Г (до 100 об/мин), НС-П300Г (до 300 об/мин) и НС-П600Г (до 600 об/мин). У каждого есть реверс, во всём диапазоне скорость задаётся с шагом 0.1 об/мин, а откалиброванный насос держит точность ±0.5 %. Местное управление — LCD с сенсорной панелью; дистанционное — RS485/Modbus, аналоговый сигнал 0–5 В / 0–10 В / 4–20 мА и педаль. Корпус цельный, из нержавеющей стали, 212×140×240 мм; масса брутто 6–6.9 кг, потребление 22–50 Вт, питание 110/220 В ±10 %. Шланг 2 м входит в комплект.

Голова отдельно, привод отдельно: YZ1515X, YZ2515X, DG

Привод НС-ПГ включает только двигатель, электронику и панель, а за расход целиком отвечает съёмная голова. YZ1515X рассчитана на трубки меньшего сечения: с ней KADAMM НС-П100Г подаёт 0.007–380 мл/мин, НС-П300Г — 0.007–1140 мл/мин, НС-П600Г — 0.007–2280 мл/мин. С YZ2515X, где трубки крупнее, получаются соответственно 0.17–290, 0.17–870 и 0.17–1740 мл/мин. Каждая из этих голов есть и в сдвоенной версии — пара голов на общем валу даёт два потока с равной скоростью. Для микрорасходов служат DG-1, DG-2 и DG-4 на 1, 2 и 4 канала, их ставят на младший НС-П100Г: на 6 роликах канал подаёт 0.002–36 мл/мин, на 10 роликах — 0.0015–27 мл/мин. В итоге единственный привод закрывает интервал от 1.5 мкл/мин до 2.28 л/мин, а в лаборатории хранят комплект голов с заранее уложенными трубками под отдельные среды. Подача перистальтики равна объёму, который прокатывается за один оборот, умноженному на число оборотов, — отсюда паспортные пределы по головам, а для своей трубки их уточняют калибровкой.

Микрорасход по нескольким каналам: DG с 6 и 10 роликами

От YZ голову DG отличают количество роликов и кассета с уложенными тонкими трубками. На шести роликах канал даёт 0.002–36 мл/мин, на десяти — 0.0015–27 мл/мин. Больше роликов — меньше объём между соседними пережатиями и слабее пульсация; это существенно, когда поток идёт на детектор, в проточную ячейку или микрореактор. В DG-2 и DG-4 все каналы вращает общий ротор, и потоки идут строго синхронно — так подают два реагента в неизменном соотношении, отбирают и возвращают среду культурального сосуда, промывают одновременно несколько линий. Поскольку НС-П100Г стартует с 0.1 об/мин и регулируется с шагом 0.1, с многоканальной головой DG он работает как микродозатор без шприцев: трубку можно автоклавировать, а объём подачи не упирается в ёмкость шприца. Если каналам нужна независимая скорость, выбирают KADAMM НС-П150 , где приводов 2–4 отдельных.

9 наборов дозирования, реверс и обратное всасывание 10–720°

Реверс есть у каждого из трёх типоразмеров. Направление меняют с панели либо внешним сигналом — так отбирают и возвращают пробу, опорожняют линию и гоняют жидкость по одному тракту туда и обратно. После останова насос может выполнить обратное всасывание: угол задаётся в пределах 10–720°, скорость — до 100 об/мин на НС-П100Г и до 300 об/мин на старших моделях. Ротор подтягивает каплю с конца трубки, и при наполнении флаконов или подаче в открытую ёмкость наконечник не пачкается. В памяти хранится девять наборов дозирования с объёмом, расходом и калибровкой для разных задач, переход от одного к другому — дело секунд. Встроенная калибровка пересчитывает паспортный диапазон головы в фактический объём за оборот с учётом вашей трубки, среды и противодавления, после чего точность составляет ±0.5 %. Чтобы уставку не сбили случайным касанием, экран блокируется. Педаль из списка интерфейсов запускает и останавливает подачу, пока руки заняты посудой, — это выручает при розливе и отборе проб.

Смена среды без промывки: как работают сменные головы

Чаще всего НС-ПГ берут, когда на одном месте работают с несколькими средами. Для кислоты, буфера и культуральной среды держат отдельные головы с собственными трубками: одну снимают, другую ставят, и насос сразу продолжает подачу. Перекрёстного загрязнения нет по самой конструкции — среда до привода не доходит. Трубку в каждой голове подбирают по продукту: силиконовую для водных растворов и стерильных задач, BPT и PharMed для долгой непрерывной подачи, с внутренним слоем PTFE для растворителей и концентрированных кислот. Цельному корпусу из нержавеющей стали не страшны влажная уборка и брызги реагентов на участке розлива. Помимо версии с сенсорной панелью, на этих же головах делают версию с LCD и режимом по расходу при тех же параметрах, а также версию с LED-индикацией в более компактном корпусе: 234×154×143 мм и 5.15 кг брутто у НС-П100Г и НС-П300Г, 254×184×150 мм и 5.8 кг брутто у НС-П600Г. Их заказывают как конфигурацию того же артикула.

Подбор насоса: голова и трубка

Сначала оцените, какие нужны расходы и сколько потоков, и под это возьмите голову. DG на 1–4 канала — для микролитров и миллилитров в минуту при слабой пульсации; YZ1515X — для дозирования и подачи реагентов в диапазоне от капель до литров; YZ2515X — для перекачки по трубке крупного сечения. Привод выбирают по максимальному расходу: НС-П100Г — микродозирование и головы DG, НС-П300Г — основная часть лабораторных задач до 1.14 л/мин, НС-П600Г — перелив и наполнение до 2.28 л/мин. Рабочая подача должна приходиться на 30–70 % от предельных оборотов, чтобы был резерв регулировки и ресурса трубки. Когда сменные головы не требуются, а нужны таймер с циклами и корпус SUS304, обратите внимание на KADAMM НС-П; объёмное дозирование до 9999 л и программы из 30 шагов есть у KADAMM НС-ПД; энкодер и головы KZ25 с подачей до 6 л/мин — KADAMM НС-ПБ; компактный корпус с режимом по расходу и накоплением объёма на тех же головах YZ/DG — KADAMM НС-П ряд 3. Если требуются микролитровые дозы точнее 0.35 %, это уже область шприцевых насосов KADAMM НС-Ш.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Насосы KADAMM НС-ПГ относятся к лабораторному электрооборудованию и поставляются с декларацией соответствия, паспортом и руководством по эксплуатации на русском языке. Соответствие подтверждено по регламентам ЕАЭС ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования»; насосы имеют маркировку CE, а выпуск ведётся в системе менеджмента качества ISO 9001.

С перекачиваемой средой соприкасается одна лишь трубка в сменной голове, поэтому химическую стойкость и стерильность определяют материал трубки (силикон, BPT, PharMed, трубки с внутренним слоем PTFE) и способ её обработки. Голову снимают вместе с уложенной трубкой — даже при замене среда до привода не доходит, а если трубка порвалась, голову моют отдельно от корпуса. Брызги и влажная уборка цельному корпусу из нержавеющей стали не вредят. Взрывозащиты у насоса нет: для легковоспламеняющихся жидкостей привод ставят за пределами взрывоопасной зоны, а трубку выводят в вытяжной шкаф.

• Электробезопасность — хватает обычной заземлённой розетки: 110/220 В ±10 %, 50/60 Гц, потребление 22, 35 или 50 Вт.
• Химическая стойкость — зависит только от трубки в голове: корпус, панель и привод среды не касаются.
• Безопасность процесса — запуск и остановка педалью, аналоговым сигналом или по RS485/Modbus; линию опорожняют реверсом, подтекание предотвращает обратное всасывание.
• Защита уставки — экран сенсорной панели блокируется, а проверенные методики лежат в 9 наборах дозирования.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Степень защиты корпуса, масса нетто, шум и допустимое для голов и трубок противодавление указываются в паспорте поставки — уточняйте у менеджера.
