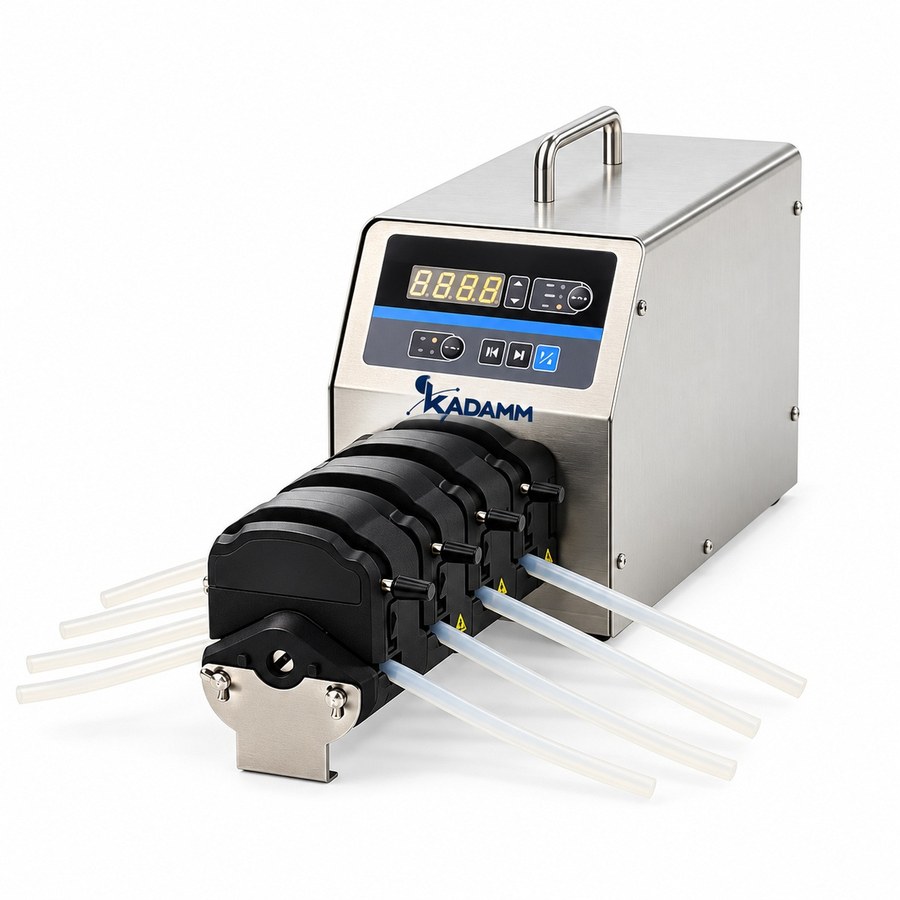

KADAMM НС-П — Насосы перистальтические регулируемые

Насосы KADAMM НС-П — настольная серия перистальтических насосов с регулируемой скоростью. Среда движется только внутри трубки и не соприкасается с роликами, корпусом или приводом: ролики головы сжимают трубку и проталкивают вдоль неё порцию жидкости. Отсюда универсальность — стерильная культуральная среда, кислота, вязкий раствор или суспензия с частицами перекачиваются одним насосом, достаточно сменить трубку. KADAMM НС-П100, НС-П300 и НС-П600 отличаются лишь пределом скорости (150, 350 и 600 об/мин) и, как следствие, расходом до 720, 1690 и 2900 мл/мин. Прочее у трёх типоразмеров одинаково: корпус SUS304 264×150×207 мм массой 4.9–5.5 кг, точность ±0.2 % при разрешении уставки скорости 0.1 об/мин, экран LCD 128×32, интерфейс RS485/Modbus, аналоговое управление 0–5 В / 0–10 В / 4–20 мА, сеть 100–240 В.

Один корпус — три предела скорости: 150, 350 и 600 об/мин

Для микродозирования и неторопливой подачи реагента, где решает нижний край диапазона, предназначен KADAMM НС-П100: от 0.1 до 150 об/мин и 0.0001–720 мл/мин. Основную часть лабораторных операций перекачки и наполнения берёт на себя KADAMM НС-П300 — до 350 об/мин и 0.006–1690 мл/мин. Если литры надо перелить за считаные минуты — при фильтрации, быстром переливе, заполнении ёмкостей, — выбирают KADAMM НС-П600: до 600 об/мин и до 2900 мл/мин. Шаг уставки — 0.1 об/мин в пределах 100 об/мин и 1 об/мин выше. С ростом типоразмера увеличивается и мощность: менее 40, 50 и 60 Вт. Поскольку питание, интерфейсы, дисплей и корпус у всех трёх артикулов одни и те же, решать нужно лишь одно: какой наибольший расход требуется на выбранной трубке.

Подбор головы и трубки: расход равен объёму трубки, умноженному на обороты

Собственной постоянной производительности у перистальтического насоса нет. Каждый оборот ротора выдавливает объём, который задаётся геометрией головы и внутренним диаметром трубки; умножив его на скорость вращения, получают расход. Из этого вытекают два вывода. Во-первых, указанный для ряда диапазон 0.0001–2900 мл/мин покрывает не одна трубка, а их набор: на тонкой трубке и малой скорости подача измеряется микролитрами в минуту, на толстой при 600 об/мин — почти тремя литрами. Во-вторых, на общий привод устанавливаются сменные головы YZ1515X, YZ2515X и DG под трубки 13–36#, так что под новую задачу насос перестраивают сменой головы и трубки, а не покупкой второго прибора. Трубку подбирают по среде и требуемому ресурсу. Для воды, буферов и культуральных сред годится силикон; при долгой непрерывной работе с множеством циклов пережатия — BPT и PharMed; для концентрированных кислот и агрессивных органических растворителей — трубки с внутренним слоем PTFE. Привод и голова среды не касаются, и химическую стойкость насоса целиком определяет трубка.

Дозирование без внешнего контроллера: таймер, циклы, обратное всасывание

НС-П умеет работать дозатором по времени без всякого внешнего управления. Для этого есть таймер 0.1–999 (секунды, минуты, часы или сутки), пауза 0.1–999 и счётчик циклов 0–999, причём значение ноль задаёт бесконечный повтор. Зная откалиброванную подачу в мл/мин, объём порции получают умножением подачи на длительность цикла, и насос сам раскладывает порции по пробиркам, в ферментер или реактор. После остановки функция обратного всасывания 0–720° поворачивает ротор в обратную сторону на заданный угол и втягивает каплю с кончика трубки; при розливе во флаконы и подаче в открытые сосуды капля не нарастает и ничего не подтекает. Чтобы в людной лаборатории уставку не сбили случайным нажатием, клавиатуру можно заблокировать. При пропадании питания режим восстанавливается из памяти, а корпус SUS304 со степенью защиты IP31 выдерживает брызги во время промывки рабочего места.

Управление извне: RS485/Modbus, 0–5 В и 4–20 мА

На каждом из трёх артикулов есть разъём DB15 со всеми сигналами: внешний уровень 5–24 В для пуска/стопа и реверса, аналоговое задание скорости 0–5 В, 0–10 В или 4–20 мА и выход состояния 0–5 В, по которому контроллер установки понимает, что насос в работе. Через RS485 по протоколу Modbus насос встраивается в систему управления стендом, ферментером или реактором: программа задаёт пуск, скорость и направление, а на одной шине может стоять несколько насосов. Именно этим регулируемый ряд и отличается от простых насосов с ручкой: НС-П изначально рассчитан как исполнительный узел установки, а не просто прибор на столе. Как опция есть приложение для удалённого управления. Если нужны дозирование по объёму с сенсорной панелью, программы до 30 шагов и Wi-Fi, при том же диапазоне оборотов подойдёт KADAMM НС-ПД ; а режим расхода с накоплением объёма реализован в KADAMM НС-ПЛ.

В каких случаях подойдёт другая карточка серии

Универсальный ряд НС-П рассчитан на управление по скорости, таймеру и при необходимости по интерфейсу. Для отмеривания заданного объёма с калибровкой и ведением протокола разумнее сразу выбрать дозирующий НС-ПД. Если на первом месте цена привода при том же диапазоне оборотов, а LED-индикации и энкодера достаточно, обратите внимание на KADAMM НС-ПБ; для голов DG на 6 и 10 роликах, микрорасхода и многоканальной работы подходит KADAMM НС-ПГ. Больше 3 л/мин дают KADAMM НС-ПС на серводвигателе с расходом до 12 л/мин и многоголовый НС-ПМ; если нужны два–четыре независимых канала малого расхода, есть KADAMM НС-П150. Исполнение ряда 2 в корпусе ABS с головами YZ15T/YT25 описано в карточке KADAMM НС-П ряд 2.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Как лабораторное электрооборудование перистальтические насосы KADAMM НС-П поставляются с подтверждённым соответствием регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Выпуск ведётся по системе менеджмента качества ISO 9001, на изделии стоит маркировка CE. В комплекте к насосу — декларация соответствия, паспорт и русскоязычное руководство по эксплуатации.

Со средой соприкасается одна лишь трубка, так что стерильность, биосовместимость и химическую стойкость обеспечивает именно она, а не насос: силикон выдерживает автоклавирование, а для агрессивных жидкостей берут трубки с PTFE внутри. Степень защиты нержавеющего корпуса SUS304 — IP31: от твёрдых предметов и брызг сверху он закрыт, от погружения и струи — нет. Взрывозащиты у насоса нет, во взрывоопасной зоне его не ставят; если перекачивается легковоспламеняющаяся жидкость, насос остаётся вне зоны, а в вытяжной шкаф заводится только трубка.

• Электробезопасность — прибор потребляет менее 60 Вт от сети 100–240 В, 50/60 Гц, так что достаточно обычной розетки с заземлением.
• Защита корпуса — корпус SUS304 со степенью IP31; уставку не сбить случайно благодаря блокировке клавиатуры, а при отключении питания состояние сохраняется в памяти.
• Химическая стойкость — со средой контактирует только трубка (силикон, BPT, PharMed или с внутренним слоем PTFE), а голова и привод остаются сухими; стойкость задаёт её материал.
• Безопасность процесса — контроллер установки может аварийно прекратить подачу через внешний пуск/стоп и выход состояния 0–5 В; подтекание исключает обратное всасывание.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Какие голова и число каналов входят в штатный комплект, какой уровень шума и какое противодавление допустимо для трубок, указывается в паспорте поставки — эти данные уточняйте у менеджера.

Лаборатория сама запускает НС-П примерно за час. Насос ставится на стол, а для подключения нужны только голова, трубка и — если управление внешнее — кабель на шину RS485 или к разъёму DB15. Все три типоразмера вводятся в работу по одной схеме:

Обслуживание в процессе эксплуатации

• Трубка — главный расходный элемент: проверяют, не помутнела ли она, нет ли трещин и сплющенного места под роликами; меняют по ресурсу или когда падает расход, а время от времени смещают в голове, подводя под ролики новый участок.
• Голова и ролики — если трубка порвалась, следы среды счищают; ролики должны крутиться легко и без скрипа, смазывать их не нужно.
• Калибровка — после любой замены среды или трубки; если дозирование идёт по времени, раз в смену делают контрольный отбор порции.
• Корпус — достаточно влажной салфетки; при IP31 брызги сверху не страшны, струя и погружение недопустимы.
• Интерфейсы — когда насос переставляют на другую установку, проверяют, плотно ли затянуты разъёмы кабеля DB15 и линии RS485.
