KADAMM НС-ПБ — Насосы перистальтические с регулировкой скорости

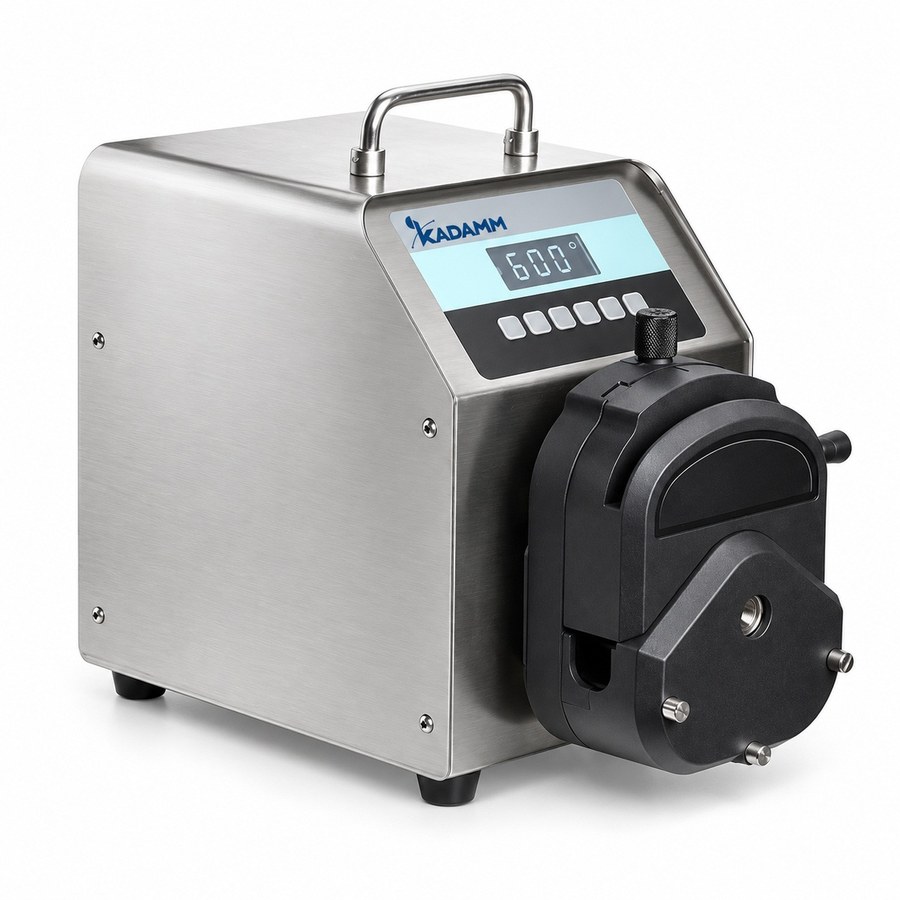

В перистальтических насосах KADAMM НС-ПБ главное — привод и голова, панель здесь вторична. Обороты выставляют кнопками или энкодером, показания выводятся на LCD или LED, внешних сигналов полный набор, а сменные головы KZ25, YZ1515, YZ2515 дают до 6000 мл/мин. По оборотам ряд делится на три ступени — KADAMM НС-П100Б до 100 об/мин, НС-П300Б до 350 об/мин, НС-П600Б до 600 об/мин, — а по конструкции на два варианта. Первый — НС-П100Б: одноканальный компактный насос в литом пластиковом корпусе, 232×140×145 мм и 2.9 кг, с шаговым приводом в замкнутом контуре, дисплеем LCD 128×32 и точностью ±0.2 %. Второй — НС-П300Б и НС-П600Б: приводы без головы, 276×147×172 мм и 4.85 кг, с LED-индикацией, энкодером и головами на 1–4 канала; старший типоразмер дополнительно выпускается в исполнении большого расхода до 12 000 мл/мин и в многоголовом до 8 голов. Степень защиты во всех случаях IP31.

Чем отличаются НС-П100Б и приводы НС-П300Б/600Б

Легче KADAMM НС-П100Б в перистальтической серии KADAMM насоса нет: 2.9 кг, потребление меньше 30 Вт, сеть 100–240 В. Шаговый привод с обратной связью выдерживает установленные 0.1–100 об/мин с шагом 0.1, точность — ±0.2 %, расход на одном канале — 0.0001–480 мл/мин. Для настольного дозирования в нём собрано всё необходимое: таймер 0.1–999 с/мин/ч/сут и циклы 0–999, обратное всасывание на 0–720°, блокировка кнопок, разъём DB15 (пуск/стоп и реверс сигналом 5–24 В, задание скорости 0–5 В / 0–10 В / 4–20 мА, выход состояния) и порт RS485/Modbus; по заказу добавляются термопринтер и тревога по блокировке ротора и протечке. Иначе построены KADAMM НС-П300Б и НС-П600Б — это приводы для сменных голов: обороты показывает LED-индикатор, регулируются они энкодером, питание 90–265 В, мощность меньше 60 Вт. Диапазоны — 0.1–350 и 0.1–600 об/мин, шаг 0.1 до 100 об/мин и 1 выше. Связь — RS485/Modbus, дискретные входы пуск/стоп и направление, задание скорости 0–5 В / 0–10 В / 4–20 мА либо частотой 0–10 кГц. НС-П300Б можно также вести с телефона.

Сменные головы KZ25, YZ1515, YZ2515 — до 6000 мл/мин

Перистальтический насос за один оборот прокатывает через голову определённый объём, и расход равен ему, умноженному на число оборотов, — отсюда и данные по головам для НС-П300Б и НС-П600Б. На толстых трубках голова KZ25 выдаёт 3–3500 мл/мин (НС-П300Б) и 3–6000 мл/мин (НС-П600Б): это перелив, фильтрация, заполнение бутылей. YZ1515 рассчитана на трубки потоньше — 0.007–1330 и 0.007–2280 мл/мин для тех же приводов — и годится для подачи реагента и дозирования; у YZ2515 диапазоны 1.7–933 и 1.7–1600 мл/мин. Каналов от 1 до 4, смотря по голове: параллельные трубки на общем роторе разводят одну жидкость по нескольким точкам или подают разные жидкости с равной скоростью. Голову меняют без инструментов, поэтому одному приводу НС-П600Б с комплектом из двух–трёх голов и трубок доступен весь диапазон — от миллилитров до шести литров в минуту. Трубку подбирают под среду: силикон, BPT, PharMed, а для кислот и растворителей — с внутренним слоем PTFE; ни привод, ни голова жидкости не касаются.

Энкодер, LED-индикатор и вход внешнего сигнала 0–10 кГц

Обороты НС-П300Б/600Б выставляют поворотом энкодера: резким — сразу на сотни об/мин, плавным — с точностью до десятых. Показания LED-индикатора видны издалека при любом свете, чего не скажешь о матричном дисплее. Поэтому такие приводы ставят на стенды и производственные участки: насос настроили однажды, он работает, а оператор следит за цифрами с расстояния. Набор внешних входов богаче, чем в стандартном ряду: к аналоговому заданию 0–5 В / 0–10 В / 4–20 мА добавлен частотный вход 0–10 кГц под контроллеры с импульсным выходом, а также дискретные пуск/стоп и направление. Несколько приводов собирают на одну шину RS485/Modbus. Благодаря питанию 90–265 В насос работает и там, где напряжение в сети гуляет, без отдельного стабилизатора.

Многоголовое исполнение и вариант большого расхода: 12 000 мл/мин

Для задач, с которыми настольный насос обычно не справляется, у старшего типоразмера KADAMM НС-П600Б есть несколько исполнений. Вариант большого расхода на голове YZ35 вращается на 4–600 об/мин и выдаёт до 12 000 мл/мин; мощность у него меньше 400 Вт, габариты 348×242×212 мм, вес 10.5 кг, а таймер до 99 ч позволяет надолго оставить его на рециркуляции или переливе. На вал многоголового варианта ставят 1–8 голов YZ1513/YZ2513S, до 4 голов KZ25 или до 2 голов YZ3513, суммарный расход — 13–12 000 мл/мин при 250 Вт, 283×206×262 мм и 6 кг; так можно с одной скоростью вести до восьми потоков — скажем, реагент в параллельные реакторы или среду в несколько ферментёров. Компактный вариант до 2 каналов с головами YZ1515/YZ2515 (290×200×206 мм, 3.82 кг, меньше 30 Вт) выпускается для обоих старших типоразмеров, но на НС-П300Б он работает лишь в пределах 0.1–300 об/мин. Если нужны 12 л/мин с серводвигателем и сенсорной панелью, берите KADAMM НС-ПС, а несколько голов с сенсорным управлением даёт KADAMM НС-ПМ.

Как подобрать типоразмер по каналам и расходу

Отталкивайтесь от числа потоков и расхода. Для одного канала до 480 мл/мин с дозированием по таймеру подойдёт НС-П100Б: он легче трёх килограммов и помещается в вытяжной шкаф рядом с реактором. НС-П300Б с головой KZ25 или YZ берут на расход до 3.5 л/мин и до 4 каналов, НС-П600Б — до 6 л/мин, а с исполнениями большого расхода и многоголовым он выходит на 12 л/мин и до 8 потоков. Точность ±0.2 % заявлена для НС-П100Б; для 300Б/600Б её и уровень шума под выбранную голову уточняйте у менеджера. Нужны корпус SUS304, LCD и таймер при тех же оборотах — выбирайте регулируемый ряд KADAMM НС-П; дозы по объёму и сенсорная панель — KADAMM НС-ПД; микрорасход на головах DG с 6/10 роликами — KADAMM НС-ПГ; два–четыре канала, каждый со своей скоростью, — KADAMM НС-П150.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Как лабораторное электрооборудование насосы KADAMM НС-ПБ проходят подтверждение соответствия техническим регламентам ЕАЭС — ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Производство ведётся по системе менеджмента качества ISO 9001, на изделии стоит маркировка CE. В комплекте с насосом — декларация соответствия, паспорт и руководство по эксплуатации на русском языке.

Со средой соприкасается одна трубка, поэтому химическую стойкость и стерильность определяет её материал: силикон, BPT, PharMed или трубка с PTFE внутри. Корпуса всех артикулов имеют степень защиты IP31 — верхние брызги они переносят, погружение и струю нет; мыть растворителями литой пластиковый корпус НС-П100Б нельзя. Если НС-П100Б долго работает без присмотра, к нему заказывают сигнализацию протечки и блокировки ротора. Взрывозащиты у насосов нет: при работе с легковоспламеняющимися жидкостями трубку выводят в вытяжной шкаф, а привод ставят за пределами взрывоопасной зоны.

• Электробезопасность — сеть 50/60 Гц, 100–240 В для НС-П100Б и 90–265 В для НС-П300Б/600Б; потребление менее 30–60 Вт, у варианта на большой расход до 400 Вт; подключать к заземлённой розетке.
• Защита корпуса — у всех артикулов IP31; у НС-П100Б уставку от случайного сбоя защищает блокировка клавиатуры.
• Химическая стойкость — задаётся материалом трубки, поскольку привод и голова KZ25/YZ со средой не соприкасаются.
• Безопасность процесса — контроллер подаёт дискретные команды пуск/стоп и направление; обратное всасывание не даёт подтекать; для НС-П100Б по заказу — сигнализация протечки/блокировки.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Уровень шума и точность приводов НС-П300Б/600Б, предельное противодавление для разных голов и трубок, а также набор голов в каждом исполнении указываются в паспорте поставки — по ним обращайтесь к менеджеру.

На ввод НС-ПБ в работу лаборатории хватает часа своими силами: ставится настольный привод, голова и трубка, а если насос встраивают в систему — ещё и кабель управления. Для всех трёх типоразмеров первый запуск идёт одинаково, отличия по конструктиву оговорены:

Обслуживание в процессе эксплуатации

• Трубки — расходный материал: проверять, нет ли помутнения и сплющенного участка под роликами, сдвигать на неизношенный участок, менять по ресурсу; в многоканальной голове заменять весь комплект сразу.
• Головы — после разрыва трубки очистить; контролировать, как голова сидит на валу привода; смазывать ролики не требуется.
• Калибровка — после замены среды или трубки; при таймерном дозировании раз в смену контрольно отбирать порцию.
• Корпус — протирать влажной салфеткой, пластик НС-П100Б растворителями не обрабатывать; по IP31 брызги допустимы, струя нет.
• Интерфейсы — переставляя привод на другую установку, проверить линию RS485 и разъёмы DB15 / клеммники управления.
