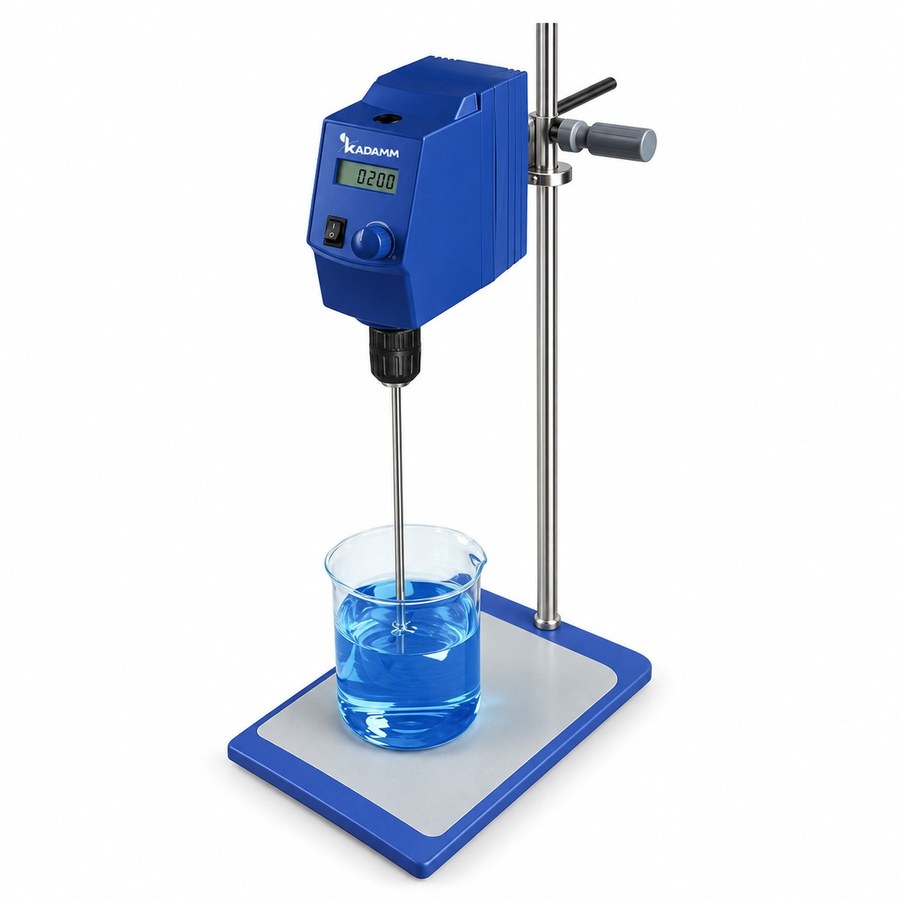

KADAMM МШ-В — Верхнеприводные мешалки 10–40 л

Верхнеприводные мешалки KADAMM МШ-В 10–40 л устроены так: двигатель вращает вал, лопасть которого опускают в сосуд сверху. Момент здесь передаётся механически, а не магнитным полем, поэтому на вязкой среде, где магнитный якорь встаёт, такая мешалка не «срывается». Ради гарантированного момента верхний привод и выбирают — других причин нет. Девять исполнений в карточке рассчитаны на 10–40 литров, момент у них 20–60 Н·см, вязкость среды допускается до 50 000 мПа·с.

Состав ряда: девять исполнений

На 10 литров — KADAMM МШ-В10: 200–2500 об/мин, разрешение ±1, привод 50 Вт и момент 20 Н·см, самозажимной патрон и OLED-дисплей. Среди двадцатилитровых KADAMM МШ-В20 даёт 40 Н·см при приводе 70 Вт; у KADAMM МШ-В20.2 диапазон 30–2200 об/мин, точность ±1 и таймер до 9999 минут; KADAMM МШ-В20.3 разгоняется до 3000 об/мин; KADAMM МШ-В20Ц оснащён RS232 и имеет класс защиты IP21. На 30 литров рассчитана KADAMM МШ-В30: на LCD выводятся скорость, момент, время и температура, есть RS485, Type-C и USB, реверс и прерывистый режим. Модели на 40 литров — KADAMM МШ-В40, МШ-В40.2 и МШ-В40Ц — имеют привод 130 Вт, момент 60 Н·см и работают с вязкостью до 50 000 мПа·с.

Момент важнее оборотов

Магнитную мешалку подбирают по объёму, а верхнеприводную — по крутящему моменту: именно он решает, с какой средой справится привод. Десятилитровое исполнение развивает 20 Н·см, двадцати- и тридцатилитровые — 40 Н·см, сороклитровые — 60 Н·см. Отсюда и допустимая вязкость в таблице характеристик: 10 000 мПа·с у младших моделей ряда и 50 000 у старших.

Ориентиры такие: у воды около 1 мПа·с, у глицерина при комнатной температуре порядка 1500, у мёда от 2000 до 10 000, а пасты и густые растворы полимеров дают десятки тысяч. Когда среда ближе к верхней границе диапазона, выбирайте модель с запасом по моменту — на пределе привод быстрее изнашивается, а перемешивание становится неустойчивым.

Обороты и обратная связь

Скоростные диапазоны в ряду разные. МШ-В10 работает в пределах 200–2500 об/мин, большая часть двадцати- и сороклитровых моделей — 50–2200, исполнения с индексом .2 — 30–2200 при точности ±1 об/мин, а МШ-В20.3 разгоняется до 3000 об/мин. Для вязких сред решает нижний предел: их мешают на сотнях оборотов, тысячи там не нужны.

Модели с индексом .2 имеют два уровня регулировки скорости — грубый и точный, через две ручки или два режима ввода. При отработке методики так быстрее: сначала быстро попадаете в нужный диапазон, потом выставляете значение по одному обороту. На дисплее МШ-В30 дополнительно выводится фактический момент — так понятно, какая нагрузка на приводе и не стоит ли сбавить скорость.

Патрон, вал и лопасть

Патрон во всём ряду принимает хвостовики Ø0.5–10 мм; у МШ-В10 зажим самозажимной. Подходят почти все стандартные валы и насадки — пропеллерные, турбинные, якорные, рамные. Насадку выбирают по задаче: пропеллер гонит осевой поток и годится для жидких сред, а якорь и рама ходят вдоль стенки и нужны там, где система вязкая.

Длину вала берут такой, чтобы лопасть оказалась в нижней трети сосуда и при этом не доставала до дна. Прибор стоит на штативе, поэтому при монтаже сверяют, совпадает ли ось вала с центром сосуда: перекос чаще всего и вызывает вибрацию с ускоренным износом.

Реверс, таймер и интерфейсы

МШ-В30 умеет работать в реверсе и в прерывистом режиме: вращение периодически меняет направление, между циклами можно задать паузы. Суспензиям это не даёт скапливать твёрдую фазу у стенки, а волокнистым материалам — накручиваться на вал.

Набор интерфейсов зависит от модели: у МШ-В20Ц и МШ-В40Ц это RS232, у МШ-В30 — RS485 плюс Type-C и USB. Через них прибором управляют с компьютера и пишут журнал режима, что реально нужно в долгих процессах и в аккредитованных лабораториях. Таймер стоит на большинстве моделей, его предел — от 9999 минут до 99 часов 59 минут.

Это лабораторный электрический прибор — мешалка с верхним приводом. К поставке прилагается декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011, изделия несут маркировку CE, а производство имеет сертификат ISO 9001.

Взрывозащищённым оборудованием эти приборы не являются. Вал с лопастью вращается открыто, поэтому к рабочему месту предъявляют более строгие требования, чем при работе с магнитной мешалкой.

• Открытый вал — Лопасть на открытом валу может затянуть волосы или одежду: волосы собирают, манжеты застёгивают, свисающих деталей на одежде быть не должно.
• Штатив без раскачки — Реактивный момент поворачивает прибор, поэтому основание штатива нужно тяжёлое и хорошо закреплённое — тем более на больших моментах.
• Ось вала по центру — Из-за перекоса появляется вибрация, изнашиваются подшипники и может лопнуть стеклянный сосуд, так что соосность выверяют каждый раз при установке.
• Питание и защита — Хватает обычной заземлённой розетки: 100–240 В, мощность привода 50–130 Вт.
• Сначала остановка — К сосуду, валу или лопасти прикасаются, только когда привод полностью встал.
• Лопасть и запас по вязкости — Выбирайте модель с запасом: на пределе момента привод изнашивается, а перемешивание идёт неустойчиво.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт изделия и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Что входит в поставку — штатив, вал, лопасть — зависит от исполнения; при заказе комплект уточняйте у менеджера.

Магнитную мешалку достаточно поставить на стол, а верхнеприводную приходится собирать: штатив, узел крепления привода, вал с лопастью, выверка соосности. От качества монтажа прямо зависят и срок службы прибора, и безопасность.

После установки

• Момент в работе — На МШ-В30 реальный момент выводится на экран: если показание стоит у предела, уменьшите скорость или перейдите на более мощную модель.
• Крепления — Вибрация разбалтывает соединения, поэтому спустя первые часы работы протягивают патрон и узел крепления привода на стойке.
• Состояние вала и лопасти — Если появились биение, износ или налипание продукта, работу останавливают и сначала выясняют причину.
• Протокол режима — Тип лопасти и обороты вносят в методику, иначе опыт не повторить.
• Высота лопасти — На картину потока высота лопасти в сосуде влияет так же сильно, как скорость: её тоже вносят в запись и повторяют при каждой сборке.
