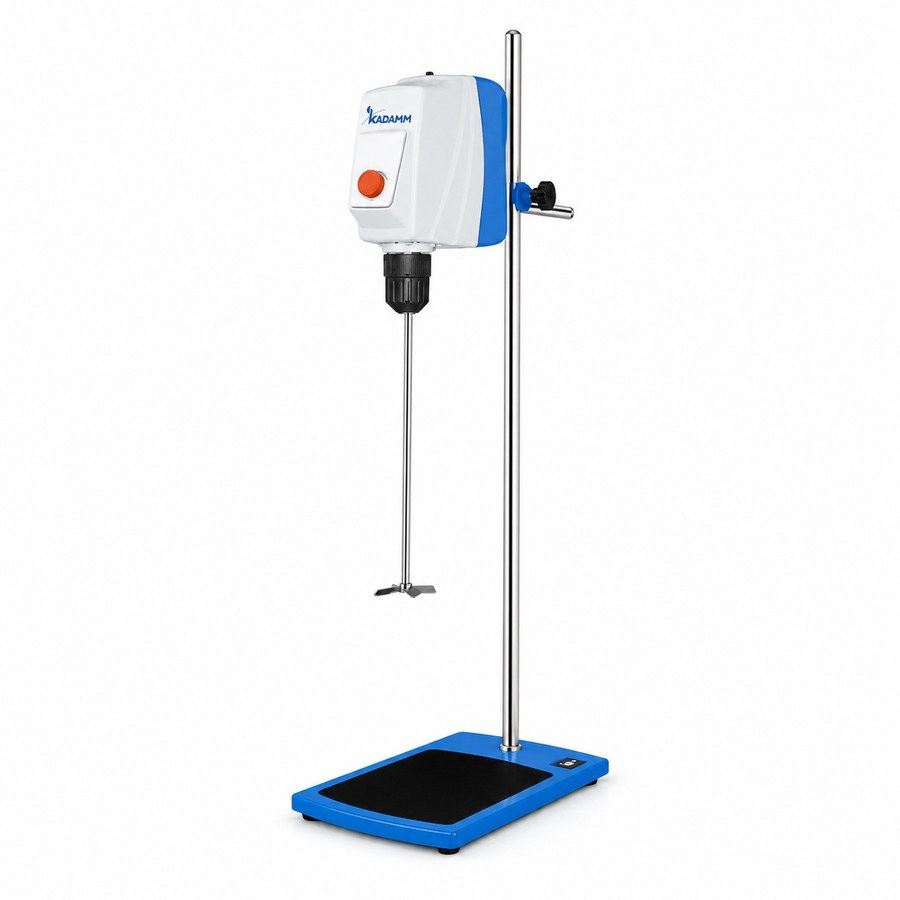

KADAMM МШ-В — Верхнеприводные мешалки 50–100 л

Ряд KADAMM МШ-В 50–100 л рассчитан на крупные объёмы и вязкие среды. Момент здесь достигает 400 Н·см, предельная вязкость — 150 000 мПа·с: такие пасты, густые полимерные растворы и системы рядовая лабораторная мешалка провернуть не сможет. Карточка объединяет пять исполнений на 50–100 литров.

Состав ряда: пять исполнений

KADAMM МШ-В50 рассчитана на 50 литров: 60 Н·см, до 50 000 мПа·с, двигатель 130 Вт, LCD показывает скорость, момент, время и температуру, есть порты RS485, Type-C и USB, реверс и прерывистый режим. KADAMM МШ-В60 — на 60 литров: 80 Н·см, до 80 000, скорость 30–2200 об/мин с точностью ±1, двигатель 150–160 Вт. KADAMM МШ-В70 — на 70 литров: 300 Н·см в диапазоне 50–1100 оборотов, до 100 000, двигатель 200 Вт, порт RS232. KADAMM МШ-В100 — на 100 литров: 100 Н·см, 30–1600 оборотов с точностью ±1, двигатель 200–400 Вт. Вершина ряда — KADAMM МШ-В100М: 400 Н·см, до 150 000 мПа·с, две ступени 10–400 и 50–2000 об/мин, 300 Вт и вход для выносного датчика температуры.

Чем выше момент, тем ниже обороты

Связь скорости и момента в этом ряду видна наглядно. У KADAMM МШ-В70 момент 300 Н·см, но обороты ограничены диапазоном 50–1100 об/мин. KADAMM МШ-В100 разгоняется до 1600 об/мин, однако его момент всего 100 Н·см. Объяснение в мощности привода: она конечна, и через неё момент с оборотами связаны обратно пропорционально.

Отсюда правило подбора: ориентируйтесь не на объём и не на предельную скорость, а на то, какой момент привод даёт на нужных оборотах. Густую среду, которую перемешивают медленно, доверяют исполнению с большим моментом и невысоким потолком оборотов. Маловязкую среду в крупном объёме — исполнению с обратным соотношением.

МШ-В100М: привод с двумя ступенями

Старшее исполнение работает на двух ступенях — грубой 10–400 об/мин с большим моментом и точной 50–2000 об/мин. Для мешалок с широким кругом задач это проверенная схема: благодаря механическому редуктору высокий момент на малых оборотах достигается без наращивания мощности двигателя.

Отдельно стоит сказать о нижнем пределе в десять оборотов в минуту. Столь медленное вращение требуется для паст, которые при быстром перемешивании греются от трения и теряют структуру, и для бережной гомогенизации хрупких систем. Поскольку на вязких средах нагрев от перемешивания становится вполне реальным, у МШ-В100М предусмотрен вход для выносного датчика температуры.

Вязкость: где проходят границы

Для сравнения: 10 000 мПа·с, предел младших исполнений соседней карточки, соответствуют мёду. 50 000 у МШ-В50 — это густая сметана или вязкий полимерный раствор. 100 000 у МШ-В70 и МШ-В100 — плотная паста. 150 000 у МШ-В100М — граница, после которой мешалки уже не применяют: такой материал перерабатывают месильным оборудованием.

Учтите, что вязкость зависит от температуры и нередко меняется в процессе. При реакциях с загустеванием расчёт ведут по конечной вязкости, а не по стартовой. Запас момента в таком случае обязателен: если привод встанет на середине процесса, пропадёт вся загрузка.

Крепление и оснастка при высоком моменте

Патрон во всех исполнениях одинаковый, Ø0.5–10 мм, однако чем выше момент, тем строже требования к валу и штативу. На 300–400 Н·см реактивный момент может развернуть слабо закреплённый привод или уронить лёгкий штатив, а тонкий вал — закрутить. Под такую нагрузку нужны стойка на тяжёлом основании, жёсткое крепление и вал подходящего диаметра.

Насадку подбирают под вязкость: для густых сред — якорную или рамную, которые счищают продукт со стенок; пропеллерная создаёт осевой поток и годится для подвижной жидкости.

Это лабораторный электрический прибор — мешалка с верхним приводом. К поставке прилагается декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011, изделия несут маркировку CE, а производство имеет сертификат ISO 9001.

Взрывозащищённым оборудованием эти приборы не являются. Когда момент достигает 300–400 Н·см, к креплению и устройству рабочего места предъявляют куда более жёсткие требования, чем для маломощных моделей.

• Реактивный момент — Привод на 300–400 Н·см может развернуть слабо затянутый узел или уронить лёгкий штатив, поэтому нужна стойка с массивным основанием и надёжная фиксация.
• Вращающийся вал — Вал может затянуть одежду или волосы: их убирают, рукава застёгивают, ничего свисающего быть не должно. Любые действия у вала — лишь когда он полностью встал.
• Прочность вала — Под большим моментом тонкий вал закручивается, поэтому диаметр выбирают по нагрузке, а не по тому, что нашлось на складе.
• Разогрев от трения — Вязкий продукт нагревается уже от самого перемешивания; при долгой работе температуру обязательно отслеживают.
• Устойчивость ёмкости — Сто литров густой среды весят немало, и ёмкость вместе с опорой должна выдерживать такую массу.
• Электробезопасность — Питание 100–240 В, мощность привода 130–400 Вт, включать только в заземлённую розетку.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт изделия и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Что входит в комплект, какой нужен вал и лопасть под вашу задачу — оговаривается при заказе, подробности у менеджера.

При большом моменте каждое соединение собирают внимательно: ошибка, сходящая с рук на 20 Н·см, на 400 Н·см заканчивается аварией. Вал, штатив и крепёж привода выбирают по фактической нагрузке, а не «на глаз».

После установки

• Контроль момента в динамике — Растущий момент говорит о том, что среда густеет; когда значение приближается к пределу, скорость уменьшают.
• Контроль температуры среды — В вязких системах продукт нагревается от трения, и за долгую работу это ощутимо меняет его свойства; если нужно, сбавляют обороты или делают перерывы.
• Подтяжка креплений — Спустя первые часы работы стойку, патрон и крепление привода проверяют: от вибрации соединения расходятся, а при большом моменте ослабленный узел начинает вращаться вместе с приводом.
• Осмотр вала и лопасти — Если вал закручен или лопасть погнута, работу прекращают и оснастку меняют.
• Запись кривой момента — Где есть индикация, момент стоит записать на старте и в финале: разница объективно показывает, насколько выросла вязкость.
