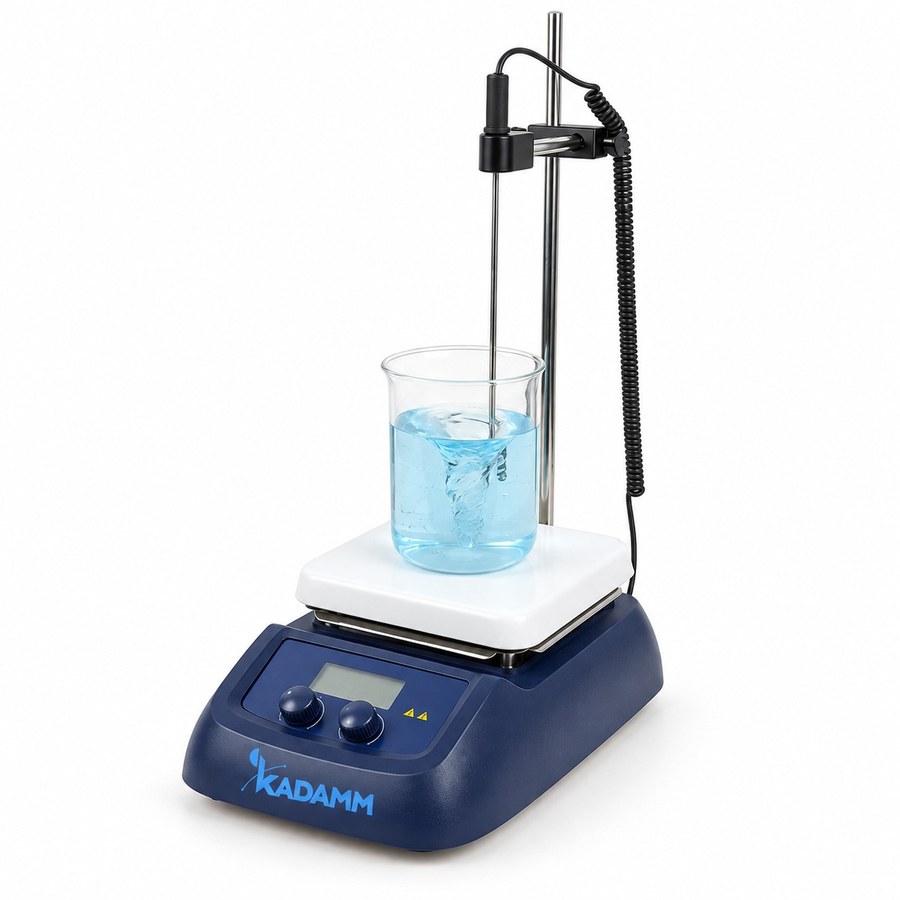

KADAMM МШ-МП — Магнитные мешалки с подогревом 10–20 л

Для больших объёмов предназначена серия KADAMM МШ-МП 10–20 л — магнитные мешалки с подогревом. Мощность в ней доходит до 1000 Вт, предельная температура — до 550 °C; есть рабочая поверхность из стеклокерамики 184×184 мм и порт RS232 для подключения к компьютеру. Двадцатилитровая модель — наибольший типоразмер среди мешалок с нагревом: если объём ещё больше, приходится либо обходиться без подогрева, либо брать реакторное оборудование. Карточка объединяет восемь исполнений — под 10 и под 20 л.

Состав ряда: восемь исполнений

Объём 10 л: KADAMM МШ-МП10-250 с площадкой Ø175 мм из нержавеющей стали греет на 800 Вт до 250 °C, таймер у неё 1–250 минут; у KADAMM МШ-МП10-350 алюминиевая поверхность 180×180 мм с керамическим покрытием, те же 800 Вт, но до 350 °C, скорость 100–2000 об/мин с реверсом, таймер до 99 часов и пара датчиков PT1000 — внутренний и внешний; KADAMM МШ-МП10-550 на стеклокерамике 184×184 мм выдаёт 1000 Вт и доходит до 550 °C, уставка задаётся с шагом 5 °C. Объём 20 л: KADAMM МШ-МП20-280К — микрокристаллическое стекло и RS232; KADAMM МШ-МП20-340А и МШ-МП20-340Н — керамическое покрытие соответственно по алюминию и по нержавейке; KADAMM МШ-МП20-380 — площадка 184×184 мм, потребляемая мощность 900 Вт; KADAMM МШ-МП20-550 — стеклокерамика, 1000 Вт, до 550 °C, шаг уставки 1 °C, обороты держатся с точностью ±1 об/мин.

Стеклокерамика и предел 550 °C

Особняком в ряду стоят исполнения на 550 °C. Такую температуру привычные покрытия не выдерживают, поэтому площадка 184×184 мм сделана из стеклокерамики — по сути того же материала, что идёт на кухонные варочные панели, только в лабораторном варианте. Высокий нагрев, химическое воздействие и резкий разогрев не приводят к её деформации или разрушению.

Только на пределе 550 °C решаются задачи, которые другим исполнениям не по силам: высокотемпературное озоление, расплавы солей, подготовка образцов к спектральному анализу. Уставку десятилитровая модель задаёт шагом 5 °C, двадцатилитровая — шагом 1 °C; в верхней части диапазона температура держится с точностью ±1 % от заданной.

RS232: зачем интерфейс на мешалке

Порт RS232 получили МШ-МП20-280К, 340А и 340Н (в цифровом варианте), а также 550. Через него прибор связывают с компьютером, чтобы программно выставлять режим, считывать текущие значения и вести по ним журнал. Аккредитованной лаборатории так проще подтвердить прослеживаемость: обороты и температура пишутся автоматически, и оператору не нужно заносить их в тетрадь вручную.

Другое применение — долгие процессы, где режим меняется по программе: профиль составляют заранее, и стоять у прибора на каждом переходе оператору уже не нужно. Протокол обмена и комплект программного обеспечения у исполнений разные, поэтому для выбранного прибора их стоит уточнить у менеджера.

Реверс у исполнения 350 °C

Для МШ-МП10-350 предусмотрен реверс: якорь периодически меняет направление вращения. Смысл в этом практический. Когда суспензию крутят всё время в одну сторону, центробежная сила отбрасывает твёрдую фазу к стенкам, а в середине сосуда остаётся зона, где частицы садятся на дно. Переключение направления сбивает сложившийся поток, и частицы снова поднимаются в объём.

Пригодится реверс и для волокнистых материалов, склонных наматываться на якорь: при смене направления намотка сходит, и перемешивание продолжается. Однородным растворам эта функция ни к чему — им хватает вращения в одну сторону.

Мощность, посуда и устойчивость

Мощность нагревателей в ряду — 500–1000 Вт, так что на двадцать литров приходится лишь 25–50 Вт на литр. Поэтому режим устанавливается долго, и это ожидаемо: задача прибора — удерживать температуру крупного объёма, быстрый разогрев в неё не входит.

Масса двадцати литров раствора — двадцать килограммов, плюс посуда; всё это давит на рабочую площадку и на стол. Поэтому опору выбирают под суммарный вес, сосуд ставят так, чтобы он лежал на площадке всем дном, а заливают такую ёмкость, когда она уже стоит на приборе.

Это лабораторный электронагревательный прибор — магнитная мешалка, оснащённая подогревом. К поставке прилагается декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011, изделия несут маркировку CE, а производство имеет сертификат ISO 9001.

Взрывозащищёнными эти приборы не являются. Нагретая до 550 °C поверхность поджигает пары растворителей, поэтому с летучими средами работают исключительно в вытяжном шкафу, производительности которого хватает.

• Электробезопасность — Питание 100–240 В, нагрузка до 1050 Вт: нужна своя розетка на линии, где нет других мощных потребителей; кабель держат подальше от зоны нагрева.
• Несущая способность опоры — Прибор, посуда и двадцать литров раствора вместе — стол обязан нести такой вес и не прогибаться.
• Остаточное тепло при 550 °C — Остывает поверхность очень долго, а на вид от холодной её не отличить: проверяют только бесконтактно, место вокруг прибора помечают.
• Термостойкость посуды — Привычное лабораторное стекло для 550 °C не годится: посуда должна быть рассчитана на эту температуру.
• Устойчивость сосуда — Сосуд ставят в центр площадки так, чтобы он опирался на неё всем дном, и заполняют прямо на приборе.
• Выбор якоря — Нужен длинный якорь, покрытие которого выдерживает рабочую температуру: обычные оболочки на сильном нагреве разрушаются.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт изделия и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Есть ли RS232, реверс и таймер и какой стоит датчик — зависит от исполнения; сверяйтесь с таблицей характеристик и паспортом своей поставки.

Мешалки такого размера устанавливают стационарно, с выделенной розеткой, прочной опорой и вытяжкой, производительность которой соответствует объёму процесса. Двадцать литров раствора на 550 °C настольным экспериментом уже не назовёшь.

После установки

• Проверка электролинии — Когда режим достигнут, смотрят, не греются ли кабель и автомат: при нагрузке около киловатта такая проверка обязательна по регламенту.
• Разница температур «плита — среда» — Наибольшей в ряду она становится на двадцати литрах, и без выносного датчика раствор может оказаться заметно холоднее или горячее заданного значения.
• Настройка реверса на реальной среде — Если исполнение с реверсом, период переключения направления выбирают таким, чтобы осадок не успевал собираться.
• Контроль стеклокерамики — При 550 °C плита с трещиной или сколом опасна, поэтому любые повреждения поверхности недопустимы.
• Маркировка горячей зоны — Зону вокруг прибора отмечают: разогретая до 550 °C поверхность на вид такая же, как холодная, остывает она очень медленно, а работает рядом, как правило, не один человек.
