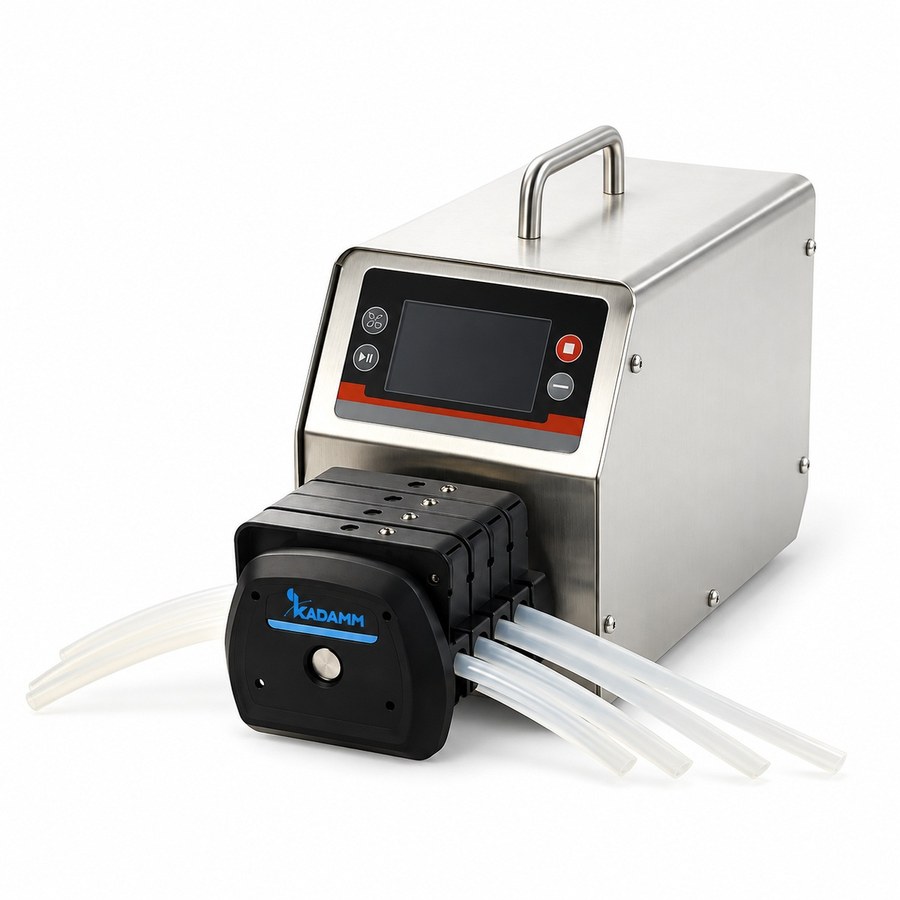

KADAMM НС-ПД — Насосы перистальтические дозирующие

В дозирующих перистальтических насосах KADAMM НС-ПД оператор вводит не скорость ротора, а нужный результат: порцию объёмом от 0.05 мл до 9999 л, количество доз от 1 до 999 либо бесконечную серию, работу по расходу, по времени или по программе из 30 шагов. Перевод уставки в обороты насос выполняет сам на основе калибровки и держит точность порции ±0.2 %. В ряду три типоразмера: KADAMM НС-П100Д, НС-П300Д и НС-П600Д — 150, 350 и 600 об/мин, расход до 720, 1690 и 2900 мл/мин. Управлять можно с цветной сенсорной панели LCD 4.3″ или дублирующими кнопками. Для связи есть RS485/Modbus, аналоговые входы 0–5 В / 0–10 В / 4–20 мА, Wi-Fi с приложением, а протокол печатается через последовательный порт. Корпус — нержавеющая сталь, IP31, 269×160×183 мм, 4.8–5.5 кг, питание 100–240 В.

Дозирующие насосы ряда: НС-П100Д, НС-П300Д и НС-П600Д

Для малых порций — титрования, ввода катализатора, наполнения виал — предназначен KADAMM НС-П100Д: от 0.1 до 150 об/мин с шагом 0.1 об/мин во всём диапазоне и расход 0.0001–720 мл/мин. KADAMM НС-П300Д, рассчитанный на 350 об/мин и 1690 мл/мин, наполняет флаконы и бутыли и подаёт реагент в реакторы 1–20 л. Литровые порции за десятки секунд выдаёт KADAMM НС-П600Д (600 об/мин, до 2900 мл/мин) — для розлива, объёмного приготовления растворов и загрузки реакторов 50–100 л. Мощность потребления у них менее 40, 50 и 60 Вт, масса 4.8, 5.3 и 5.5 кг. Всё остальное — панель, интерфейсы, режимы дозирования, корпус, питание — у трёх артикулов общее, и критерий выбора один: за сколько времени должна быть выдана наибольшая порция.

Объёмное дозирование: порции 0.05 мл – 9999 л, программы на 30 шагов

Для дозирования по объёму насосу задают уставку в мл или л и количество повторов — 1–999 доз, а 0 означает повторять непрерывно, пока не остановят. Дозы разделяются паузой, а после серии на счётчике виден весь выданный объём. В программном режиме до 30 шагов с собственными объёмами, расходами и паузами сводятся в единую последовательность. Так можно сначала медленно подать первые миллилитры реагента на старте экзотермической реакции, а остаток ввести быстро, когда температура выйдет на режим; или построить ступенчатый градиент для смесей. Готовые методики под разные продукты хранятся в пяти наборах параметров, и для смены задачи достаточно выбрать набор, ничего не вводя заново. К объёмному режиму добавлены ещё два: по времени — для промывок и стендов, по расходу — для постоянной подачи заданных мл/мин в колонку, ферментер или реактор. После каждой дозы обратное всасывание убирает каплю с наконечника, так что во флакон попадает ровно уставка, без лишней случайной капли.

Калибровка расхода и точность ±0.2 %

У перистальтического насоса объёмная доза точна настолько, насколько точно известен объём, перекачиваемый за оборот ротора при конкретных трубке, среде и противодавлении. По этой причине в НС-ПД есть встроенная калибровка: после пробной порции оператор вводит объём, измеренный мерной посудой или на весах, и насос обновляет коэффициент пересчёта. Откалиброванный насос по паспорту даёт ±0.2 %. Трубка постепенно изнашивается и объём оборота понемногу падает, поэтому калибровку повторяют после смены трубки или среды, а при долгой работе — по графику, принятому в лаборатории. Шаг регулировки 0.1 об/мин во всём диапазоне позволяет выставить именно требуемый расход, а не соседнюю ступень. При порциях 0.05–1 мл важна и длительность выдачи: если маленький объём выдать слишком быстро, инерция даёт разброс, так что программы для малых доз пишут на умеренных оборотах.

Wi-Fi, печать протокола и сенсорная панель 4.3″

На одном экране цветного дисплея 4.3″ с сенсорной панелью видны уставка, состояние насоса, счётчик доз и выданный объём, а основные команды продублированы кнопками — с ними удобно работать в перчатках. Интерфейсов здесь больше, чем в регулируемом ряду. Помимо RS485/Modbus, внешнего сигнала уровня 5–24 В и аналоговой уставки 0–5 В / 0–10 В / 4–20 мА, доступны Wi-Fi с приложением для удалённого контроля и печать через последовательный порт: принтер получает протокол выданных доз вместе с параметрами. Это востребовано в лабораториях, которые работают по GLP и документируют каждую партию. Система управления реактором или ферментером может передавать по Modbus объёмные уставки и команды пуска, превращая насос в полноценный дозирующий узел установки. Когда достаточно скорости, таймера и DB15, а сенсорная панель не нужна, подойдёт регулируемый ряд KADAMM НС-П — обороты и расходы у него те же.

Выбор перистальтического насоса под задачи дозирования

Начните с трёх величин: самая малая порция, самая большая и время, за которое большую нужно выдать. Расход равен объёму оборота, помноженному на обороты; трубку подбирают так, чтобы наибольшая порция шла на 30–70 % от максимальных оборотов — это даёт запас и продлевает срок службы трубки. Материал определяется средой: водные растворы и стерильная работа после автоклавирования — силикон, долгая непрерывная подача — BPT и PharMed, растворители и концентрированные кислоты — трубки с внутренним PTFE-слоем. На общий привод устанавливаются сменные головы YZ1515X, YZ2515X и DG под трубки 13–36#. Для доз в десятки микролитров с точностью лучше 0.35 % разумнее взять шприцевой насос KADAMM НС-Ш; для двух–четырёх независимых каналов малого расхода подходит KADAMM НС-П150. Типичная связка — дозирование в стеклянные реакторы KADAMM РЕА-Р 1–5 л через горловину крышки или капельную воронку, где насос берёт на себя ручной ввод реагента. Дозирующий ряд 2 в ABS-корпусе с педалью и режимом копирования описан в карточке KADAMM НС-ПД ряд 2.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Насосы KADAMM НС-ПД для дозирования относятся к лабораторному электрооборудованию и поставляются с подтверждённым соответствием регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Производство ведётся по системе менеджмента качества ISO 9001, на изделии есть маркировка CE. К насосу прилагаются паспорт, русскоязычное руководство по эксплуатации и декларация соответствия.

Точность ±0.2 % насос даёт после встроенной калибровки, которая ведётся по реально выданному объёму. Средством измерения он не считается: если лаборатория работает по аттестованным методикам, контрольную порцию отбирают в собственную мерную посуду или взвешивают на поверенных весах. С продуктом соприкасается только трубка, поэтому за стерильность и химическую стойкость отвечает правильно подобранная и обработанная трубка. Нержавеющий корпус со степенью защиты IP31 выдерживает брызги сверху. Взрывозащиты нет: с легковоспламеняющимися жидкостями насос ставят за пределами взрывоопасной зоны, а трубку проводят в вытяжной шкаф.

• Электробезопасность — прибор потребляет менее 60 Вт от сети 100–240 В, 50/60 Гц, так что достаточно обычной розетки с заземлением.
• Точность выдачи — ±0.2 % после калибровки; калибруют заново при замене трубки или среды, контрольную порцию отбирают по регламенту лаборатории.
• Химическая стойкость — со средой контактирует только трубка (силикон, BPT, PharMed или с внутренним слоем PTFE), а голова и привод остаются сухими; стойкость задаёт её материал.
• Безопасность технологического процесса — подачу прерывает контроллер установки: по внешнему уровню 5–24 В или команде стоп через Modbus; от подтекания защищает обратное всасывание.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Сколько каналов и какая голова входят в штатный комплект, каков интервал между дозами и какое противодавление допустимо для каждой трубки, указано в паспорте поставки; эти данные уточняйте у менеджера.

Запустить НС-ПД лаборатория может сама примерно за час. Насос ставится на стол, из обвязки понадобятся только голова и трубка, а при встраивании в установку — ещё кабель RS485 либо аналогового сигнала. Первый запуск у всех трёх типоразмеров проходит одинаково:

Обслуживание в процессе эксплуатации

• Трубка — это единственный расходник, требующий регулярного внимания: проверять, не помутнела ли она и нет ли сплющенного участка у роликов, сдвигать на новый участок, менять по ресурсу; после замены калибровка обязательна.
• Калибровка — при непрерывной работе раз в смену выдаётся контрольная доза; при замене трубки, наконечника или среды калибровку проводят полностью.
• Ролики и голова — чистят, если трубка порвалась или на них попала среда; смазывать их не нужно.
• Корпус и панель — протирают влажной салфеткой, сенсорную панель — без растворителей и абразивов; при IP31 брызги допустимы, струя — нет.
• Наборы и протокол — настроенные наборы параметров дублируют в лабораторный журнал; линию RS485 и принтер периодически проверяют.
