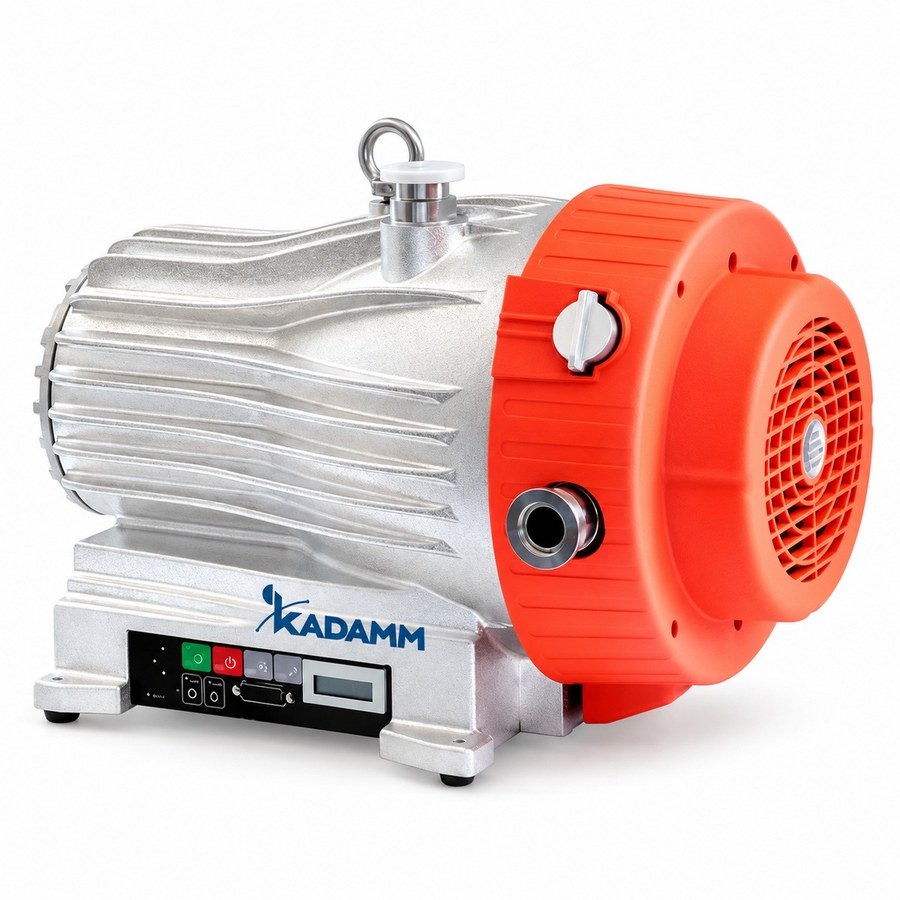

KADAMM НС-С.2 — Насосы вакуумные сухие вихревые, ряд 2

Ряд 2 серии KADAMM НС-С.2 — безмасляные (сухие) вихревые насосы производительностью 10, 15 и 20 м³/ч. Остаточное давление: у НС-С10.2 и НС-С15.2 не хуже 30 Па (0.3 мбар), у НС-С20.2 — 20 Па (0.2 мбар). Их берут, когда масла в тракте быть не должно, а сотые доли миллибара процессу не нужны: чистые сушка и дегазация, откачка перчаточных боксов, форвакуум аналитики с невысокими требованиями. С рядом спиральных насосов их объединяет корпус 442×278×308 мм, масса 25.2–25.8 кг, KF25 на входе и выходе, уровень шума 55 дБА, сеть 100–240 В, 50–60 Гц и воздушное охлаждение.

Ряд 2: три производительности — 10, 15 и 20 м³/ч, 1500 об/мин

Младшие KADAMM НС-С10.2 и НС-С15.2 потребляют одинаково — 550 Вт, выдают 10 м³/ч (6.7 cfm) и 15 м³/ч (8.9 cfm) и доходят до ≤ 30 Па. Старший НС-С20.2 при 750 Вт даёт 20 м³/ч (13 cfm) и ≤ 20 Па. По пару: 160 г/ч у двух младших, 250 г/ч у старшего. Общие для всех: 1500 об/мин, 55 дБА, 442×278×308 мм, температура окружающего воздуха 5–45 °C; массы — 25.2, 25.6 и 25.8 кг. Как и в ряду 1, корпус у трёх типоразмеров один, поэтому установку можно спроектировать заранее и поставить любой из них без переделок. Нужен предел 1–2 Па — переходите на спиральный ряд KADAMM НС-С; нужна производительность 50–80 м³/ч — на винтовые KADAMM НС-СВ.

Без масла в вакуумной полости: чем это полезно на практике

Ротор вихревого сухого насоса сжимает газ в полости, куда не подаются ни масло, ни смазка, и отсюда вытекают три следствия. Во-первых, камера не загрязняется маслом. У масляных насосов ниже примерно 1 мбар молекулы масла начинают диффундировать навстречу потоку и оседают на образцах, датчиках и стенках камеры; здесь этого нет. Во-вторых, из обслуживания уходит всё, что связано с маслом: долив, замена, фильтр масляного тумана, сдача отработки на утилизацию. Хранить и переносить такой насос можно в любом положении. В-третьих, выхлоп остаётся чистым — это важно для помещений с чистой зоной и когда выхлоп уходит в общую вентиляцию. Именно поэтому в фармразработке, в лабораториях полупроводниковых материалов и при работе с перчаточными боксами в инертной атмосфере сухой насос предпочитают масляному.

Когда хватает предела 20–30 Па

20–30 Па соответствуют 0.2–0.3 мбар: это на два-три порядка меньше давления, при котором вода кипит при комнатной температуре. Вакуумная сушка, дегазация смол, масел и электролитов, откачка шлюзов перчаточных боксов, пропитка и заливка под вакуумом укладываются в такой предел с большим запасом — ход процесса задаёт давление насыщенного пара среды, а не предел насоса. При паропроизводительности 160–250 г/ч насос способен прокачать в выхлоп до четверти литра воды за час, не допуская конденсации внутри; у спирального ряда 1 этот показатель ниже — 140–200 г/ч. Учтите, что у самого предела 20–30 Па реальная быстрота откачки заметно меньше паспортной и процесс замедляется. Если рабочая точка близка к 20–30 Па, выбирайте типоразмер с запасом либо ряд 1.

Как подобрать типоразмер под объём и цикл

Время откачки считается как для всякого объёмного насоса: t ≈ (V/S)·ln(p₀/p). Камеру на 200 л от атмосферы до 1 мбар НС-С10.2 откачает минут за 8, НС-С20.2 — за 4; дальше, к 20–30 Па, быстрота у предела падает и время растёт. Сушильному шкафу или шлюзу с нечастыми циклами хватит НС-С10.2. Боксам и камерам на сотни литров, которые откачивают часто, лучше подходит НС-С15.2. НС-С20.2 выбирают ради предела 20 Па и 250 г/ч по пару, когда загрузка влажная. Если масло в тракте не мешает, а нужны сотые доли паскаля, дешевле обойдётся двухступенчатый масляный KADAMM НС-РД с пределом 4·10⁻² Па. Для отгонки растворителей в миллибарном диапазоне удобнее мембранный KADAMM НС-МП с проточной частью PTFE.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Для вихревых насосов KADAMM НС-С.2, которые относятся к электрооборудованию лабораторного и производственного назначения, подтверждено соответствие ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регламенты ЕАЭС). Изготовление идёт по ISO 9001, корпус несёт знак CE. С насосом передаются паспорт, русскоязычное руководство по эксплуатации и декларация соответствия.

Взрывозащиты у насоса нет: его нельзя применять со взрывоопасными смесями, кислородом под давлением и абразивной пылью. Рабочие среды — воздух, инертные газы и пары воды в пределах паспортной паропроизводительности. Выдержит ли насос пары конкретных кислот и растворителей, определяется по составу среды — уточняйте у менеджера. При откачке паров выхлоп через фланец KF25 отводят в вытяжную вентиляцию.

• Электробезопасность — сеть 100–240 В, 50–60 Гц, потребляемая мощность 550–750 Вт — подключение к заземлённой розетке.
• Тепловой режим — корпус обдувается воздухом, поэтому вокруг него оставляют свободное пространство; допустимая температура в помещении при работе 5–45 °C.
• Подключение к вакууму — вход и выход оформлены фланцами KF25, крепятся хомутами через центрирующие кольца; атмосферу в систему впускают её собственным штатным клапаном.
• Совместимые среды — без ограничений откачиваются воздух, пары воды и инертные газы; кислоты и растворители допускаются после согласования состава.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Материалы уплотнений, класс защиты корпуса и вопрос газобалласта (есть ли он и как настроен) фиксируются в паспорте на конкретную партию — за подробностями обращайтесь к менеджеру.

Пусковые работы для НС-С.2 лаборатория выполняет сама примерно за час: агрегат поставляется собранным и сухим, остаётся подвести питание, выхлоп и вакуумную магистраль. Порядок первого включения, который мы рекомендуем, приведён ниже.

Обслуживание в процессе эксплуатации

• Осушение после влажной откачки — когда закончили с водой или растворителями, насос оставляют на 10–15 минут с перекрытым входом, чтобы остатки пара ушли из тракта.
• Система охлаждения — с вентилятора и решёток убирают пыль, следят за температурой в помещении и за тем, чтобы корпус не был зажат.
• Соединения — центрирующие кольца смотрят всякий раз, когда насос переподключают, и меняют, если они перестали быть эластичными.
• Предельное давление — время от времени его замеряют с заглушенным входом; если система герметична, а давление растёт, механизм изношен и нужно обслуживание согласно руководству.
• Фильтр на входе — при пылящих средах элемент меняют, когда он загрязнится.
