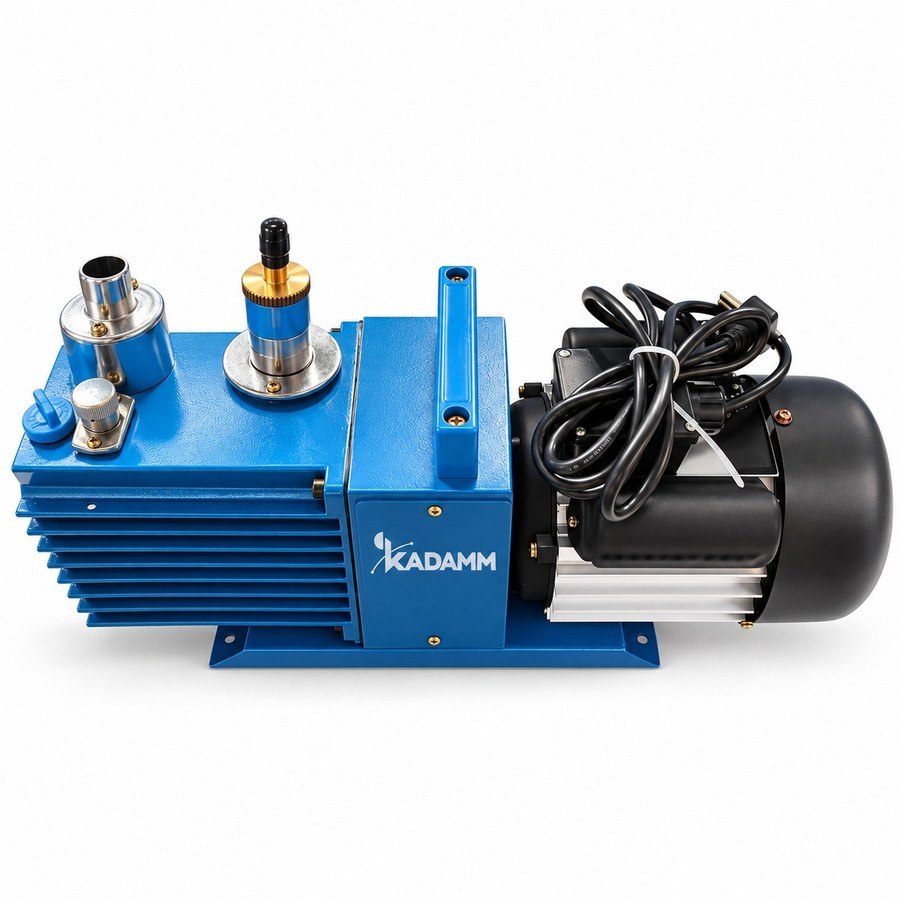

KADAMM НС-Р.2 — Насосы вакуумные пластинчато-роторные малые, ряд 2

Ряд 2 малых масляных пластинчато-роторных насосов KADAMM НС-Р.2 (1, 2 и 4 л/с) рассчитан на подключение трубой увеличенного сечения и на питание от сетей 50 и 60 Гц. По предельному давлению он не отличается от ряда 1: не выше 6·10⁻² Па парциальное и не выше 1.33 Па, то есть 0.013 мбар, полное — этого достаточно для сублимационной сушки, вакуумных сушильных шкафов, дегазации и вакуумирования камер. Разница касается входа и двигателя. Патрубок KADAMM НС-Р1.2 имеет Ø20 мм снаружи и Ø16 мм внутри, а у НС-Р2.2 и НС-Р4.2 — Ø30/Ø25 мм. Двигатели мощностью 250, 370 и 550 Вт вращаются с частотой 1400 об/мин при 50 Гц и 1720 об/мин при 60 Гц, в последнем случае давая 1.2, 2.4 и 4.8 л/с. Корпуса взяты от ряда 1: длина 469, 514 и 565 мм, ширина 168 мм, высота 260–282 мм; нетто 17, 20 и 22 кг; масла заливается 0.7, 1 и 1.2 л.

Производительность моделей ряда 2 — от 3.6 через 7.2 до 14.4 м³/ч

Младшая модель KADAMM НС-Р1.2 откачивает 3.6 м³/ч (1 л/с) на 50 Гц и 4.3 м³/ч (1.2 л/с) на 60 Гц; у неё двигатель 250 Вт, уровень шума 65 дБА, размеры 469×168×260 мм, вес 17 кг нетто и 20 кг брутто, в картер идёт 0.7 л масла, вход Ø20/Ø16 мм. Средняя KADAMM НС-Р2.2 даёт 7.2 м³/ч (2 л/с), а на 60 Гц — 8.6 м³/ч (2.4 л/с); 370 Вт, 68 дБА, 514×168×282 мм, 20/23 кг, 1 л масла, вход Ø30/Ø25 мм. Старшая KADAMM НС-Р4.2 — 14.4 м³/ч (4 л/с) и 17.2 м³/ч (4.8 л/с); 550 Вт, 68 дБА, 565×168×282 мм, 22/25 кг, 1.2 л масла, вход Ø30/Ø25 мм. Питание у всей тройки 380/220 В, 50/60 Гц. В поставку входят переходники и под наружный, и под внутренний диаметр входа: насос можно соединить как со шлангом, надеваемым на патрубок, так и с трубой, вставляемой внутрь. Типоразмеры различаются лишь быстротой действия и, как следствие, временем откачки: одну и ту же камеру НС-Р4.2 выводит на рабочее давление в четыре раза быстрее, чем НС-Р1.2.

Патрубок Ø20 и Ø30: как проводимость линии влияет на скорость откачки камеры

Паспортную быстроту действия определяют на входном фланце насоса, а на камере она неизбежно ниже: соединяющий их трубопровод обладает конечной проводимостью. При низких давлениях газ переходит в молекулярный режим течения, и проводимость трубы становится пропорциональной кубу диаметра и обратно пропорциональной длине. Метровый шланг Ø12 ниже 10 Па пропускает меньше газа, чем откачивает даже насос на 1 л/с, — основная доля паспортной производительности теряется в линии. Поэтому ряд 2 и получил вход Ø20 мм на младшей модели и Ø30 мм на моделях 2 и 4 л/с: при одинаковой длине труба с внутренним Ø25 проводит газ примерно в девять раз лучше, чем Ø12, и насос 4 л/с выдаёт свою быстроту на камере, а не только на своём фланце. Если насос в лаборатории стоит поодаль от сушилки или камеры и подключён трубой 1–3 м, разумно брать ряд 2: не придётся доплачивать за более крупный типоразмер, чтобы покрыть потери в линии.

Сеть 50/60 Гц и обороты 1400/1720

Быстрота действия пластинчато-роторного насоса растёт вместе с оборотами, поэтому у ряда 2 она зависит от частоты сети, на которую рассчитан двигатель. В сети 50 Гц вал делает 1400 об/мин, а производительность трёх типоразмеров равна паспортным 1, 2 и 4 л/с; в сети 60 Гц — 1720 об/мин и соответственно 1.2, 2.4 и 4.8 л/с. Предел откачки от частоты не зависит: его задают форма рабочей камеры и плотность прилегания пластин, обороты тут роли не играют. Отсюда практический смысл: заказчик с сетью 60 Гц или с питанием насоса через частотный преобразователь получает тот же артикул, двигатель менять не нужно. Мощность составляет 250–550 Вт, питание 380/220 В: младший насос включают в обычную розетку, старшим нужен трёхфазный ввод. Напряжение исполнения согласуют при оформлении заказа.

Ряд 2 или ряд 1: в чём разница и что выбрать

По предельному давлению, мощности, габаритам и объёму масла ряд 1 KADAMM НС-Р с рядом 2 одинаков. Различия другие: ряд 1 имеет вход Ø12 мм с переходниками на малый диаметр и фланец KF, питается от 220/380 В при 1400 об/мин, а его паспорт отдельно указывает газобалласт для небольших количеств водяного пара и защиту от обратного засасывания масла. Если линия к камере — труба Ø20–30 мм или сеть работает на 60 Гц, нужен ряд 2; если обвязка уже собрана на шланге Ø12 и арматуре KF25, а газобалласт и защита масла требуются штатно, — ряд 1. Шум насоса 2 л/с в ряду 2 составляет 68 дБА, в ряду 1 — 66; у моделей 1 и 4 л/с цифры совпадают: 65 и 68 дБА. Для ряда 2 газобалласт, входная ловушка (конденсатор) и маслоотделитель на выхлопе заказываются как опции карточки — при влажном продукте внесите их в заявку с самого начала.

Как подобрать производительность: объём камеры, время откачки, пары

Время, за которое камера откачивается от атмосферы до давления p, оценивают формулой (V/S)·ln(p₀/p). Для камеры 200 л это около 15 минут до 100 Па с НС-Р2.2 (2 л/с) и около 8 — с НС-Р4.2; влага и газовыделение в расчёт не входят, поэтому на влажный продукт берите запас в 1.5–2 раза. При сублимационной сушке в камере держат 10–30 Па, так что полное давление насоса 1.33 Па перекрывает потребность с десятикратным запасом, а поскольку над льдом при −40 °C давление насыщенных паров около 13 Па, температуру сублимации насос не лимитирует. Когда водяной пар поступает весь цикл, а не только на досушивании, перед насосом ставят ловушку (конденсатор) — влага вымерзает в ней, и масло остаётся чистым. Если хватает вакуума до 1 мбар или в газе есть растворители, вместо масляного насоса берут мембранный KADAMM НС-МП с проточной частью из PTFE, а там, где масла в системе быть не должно, — сухой спиральный KADAMM НС-С. Камерам, требующим 8–90 м³/ч на фланцах KF25/KF40, подходят двухроторные KADAMM НС-РТ; грубый вакуум при 10–300 м³/ч дают одноступенчатые KADAMM НС-РО.2.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

KADAMM НС-Р.2 — это лабораторное электрооборудование, и на него оформляется декларация соответствия: насос отвечает регламентам ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Изготовление ведётся под контролем системы менеджмента качества ISO 9001, корпус маркирован знаком CE. В поставку вкладывают паспорт изделия, русскоязычное руководство по эксплуатации и ту самую декларацию.

Это масляный насос без взрывозащиты, поэтому взрывоопасные, агрессивные и окисляющие газы им не откачивают; пары воды и растворителей перехватывает входная ловушка (конденсатор), а выхлоп с масляным туманом отводят в вытяжку или пропускают через маслоотделитель. Сеть для двигателя 50/60 Гц выбирают по исполнению по напряжению; у трёхфазного варианта при первом включении проверяют, в какую сторону вращается вал.

• Электробезопасность — двигатель 250–550 Вт, сеть 380/220 В, 50/60 Гц в зависимости от исполнения; без заземления не включать, вращение сверять со стрелкой на корпусе.
• Вакуумная безопасность — атмосферу в камеру впускают штатным клапаном; насос выключают при закрытом входном кране, иначе масло затянет в линию.
• Пары и газы — допустимы воздух и, через газобалласт, немного водяного пара; окислители, кислоты и растворители откачивать нельзя.
• Шум и нагрев — 65–68 дБА; при длительной работе корпус горячий, поэтому его не накрывают и оставляют зазор для охлаждения.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Исполнение по напряжению, класс защиты двигателя, число ступеней и марка масла первой заправки указываются в паспорте каждой поставки — уточняйте у менеджера.

НС-Р.2 приходит собранным, с залитым маслом первой заправки и переходниками на оба диаметра патрубка. Лаборатория запускает его своими силами примерно за час, и для всех трёх типоразмеров последовательность одна:
