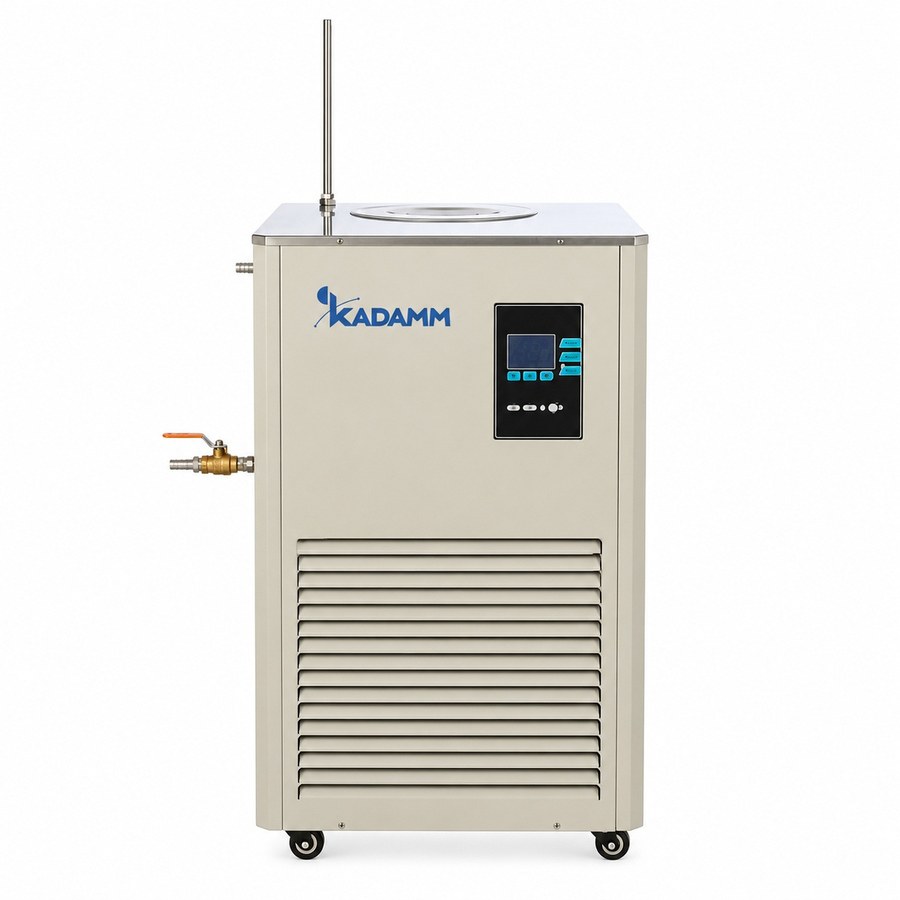

KADAMM ЦТ-О30 — Криостаты циркуляционные 30 л

Напольные криостаты KADAMM ЦТ-О30 с открытой баней 30 л рассчитаны на стеклянные реакторы 30 л (рубашка 9 л) и роторные испарители с колбой 30 л. Это масштаб опытно-промышленного участка: партия доходит до 20 л, и охлаждать её приходится часами — на дозировании, выдержке, кристаллизации, а не только в момент вскипания. Нагрева у прибора нет. Микропроцессорный PID-регулятор с шагом индикации 0.1 °C ведёт температуру вниз от комнатной до границы исполнения, а насос 20 л/мин с напором 4–6 м допускает давление контура до 0.4 МПа. Карточка включает шесть исполнений с паспортными габаритами: KADAMM ЦТ-О30-20, ЦТ-О30-30, ЦТ-О30-40, ЦТ-О30-60, ЦТ-О30-80 и ЦТ-О30-120. Глубин −10 и −25 °C, так же как для бака 20 л, в этом ряду нет.

Ряд 30 л по размерам: 610×520×950 … 1150×850×1100 мм

KADAMM ЦТ-О30-20 и ЦТ-О30-30 — одноступенчатые, на 220 В, размером 610×520×950 и 600×500×950 мм; ЦТ-О30-40 тоже питается от 220 В и занимает 650×580×950 мм. Двухступенчатым ЦТ-О30-60 и ЦТ-О30-80 отведён общий корпус 850×650×1000 мм, напряжение 220 или 380 В указывается в паспорте исполнения. Самый крупный, ЦТ-О30-120 с каскадом глубокого холода, имеет размер 1150×850×1100 мм и работает от 380 В. По высоте исполнения укладываются в 950–1100 мм, то есть примерно на уровне штуцеров рубашки напольного реактора 30 л: шланги короче, напор теряется меньше. Общее у всех шести — бак 30 л, насос 20 л/мин, напор 4–6 м и предел 0.4 МПа. Хладагент и холодопроизводительность каждого исполнения в карточке не даются: их указывают в паспорте при заказе. Ex-варианта для бака 30 л нет; под ЛВЖ на таком масштабе взрывозащита предусмотрена лишь у бака 20 л — детали у менеджера.

Реактор 30 л: 9 л в рубашке, до 20 л в партии, часы работы под нагрузкой

Рубашка KADAMM РЕА-Р30 имеет объём 9 л, и лист подбора KADAMM ставит к этому реактору криостат ЦТ-О30. Бак в три раза больше контура: после заполнения уровень в открытой бане остаётся высоким, а запас теплоносителя гасит тепловые удары, когда идёт дозирование. На 30 л поверхность рубашки на единицу объёма среды меньше, чем на 10–20 л, поэтому партию 20 л охлаждают до уставки часами, и всё это время компрессор нагружен. По этой причине глубину выбирают не впритык, а с запасом 10–20 °C. Под реакцию при −20 °C в среде подходит ЦТ-О30-40, при −50 °C — ЦТ-О30-80; под кристаллизацию при 0…−10 °C — ЦТ-О30-20 или ЦТ-О30-30. Если после охлаждения партию нужно нагревать, криостат не справится: для реакторов 30 л есть криотермостаты KADAMM ЦТ-К30 на −20 и −40 °C с нагревом до +200 °C.

Колба 30 л: как подобрать глубину к растворителю

На колбе 30 л испаритель KADAMM РИ-30 основного ряда перегоняет партии по 15–20 л. Конденсация отдаёт тепло в киловаттах, и бак 30 л служит буфером на протяжении всей отгонки. Глубину выбирают по тому же правилу: теплоноситель минимум на 10 °C холоднее, чем кипит растворитель при рабочем давлении. Для воды, этанола и ацетона при бане до +60 °C — ЦТ-О30-20; для толуола, гексана, ацетонитрила и этилацетата — ЦТ-О30-30; для пентана, эфира и дихлорметана — ЦТ-О30-40. Если отгонка на колбе 30 л быстрая, исполнение берут на ступень глубже, так как под нагрузкой рабочая температура подходит к пределу. До −20…−30 °C теплоносителем служит вода с гликолем, глубже — этанол или низкотемпературное силиконовое масло. В открытой бане 30 л лучше масло: столько этанола в открытом баке испаряется и требует вытяжки. Для отгонки исполнения −60, −80 и −120 °C избыточны; их выбирают под ловушки, криохимию и рубашку при −40…−70 °C.

Бак 30 л или 20 и 50: где граница

От бака 20 л ряд 30 л отделяет рубашка и партия: у реакторов 10–20 л рубашка 8 л, у 30 л — 9 л, но партия уже 20 л вместо 6–13 л. Контур почти тот же, зато охлаждаемой массы и времени под нагрузкой в полтора-три раза больше, и это покрывает запас теплоносителя 30 л. Для реактора или колбы 20 л хватает KADAMM ЦТ-О20 : у исполнения −40 °C паспортный холод 6972 Вт. Реактору 50 л с рубашкой 16 л и колбе 50 л нужен KADAMM ЦТ-О50 , где насос 30 л/мин и напор 10–12 м — гидравлика иного уровня. Как и в младших баках, в открытую баню 30 л можно погрузить приёмные колбы и ловушки и охлаждать их одновременно с внешним контуром; крышка бани входит в комплект. Если приборам нужна вода +5…+40 °C, а не минусовые температуры, подойдут охладители KADAMM ЦТ-ОП8.

KADAMM ЦТ-О30 относятся к лабораторному электрооборудованию. На них подтверждено соответствие регламентам ЕАЭС — ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»; маркировка CE, производство ведётся по системе менеджмента качества ISO 9001. С прибором передаются декларация соответствия, паспорт и руководство по эксплуатации на русском.

Холод создаёт герметичный компрессорный агрегат: охлаждение воздушное, защиты от перегрева, превышения тока и давления. Контур теплоносителя выдерживает до 0.4 МПа. Взрывозащиты у исполнений с баком 30 л нет, ставить их нужно за пределами взрывоопасных зон; если в открытой бане 30 л этанола, крышка и вытяжка над прибором обязательны, а лучше перейти на низкотемпературное силиконовое масло. Ex-вариант в основном ряду есть лишь у бака 20 л — детали у менеджера.

• Электробезопасность — версии на −20, −30 и −40 °C питаются от 220 В, 50 Гц; на −60 и −80 °C — от 220 или 380 В, как указано в паспорте; на −120 °C — только 380 В; автомат и линию выбирают по паспорту исполнения.
• Защиты холодильной машины — компрессор защищён по току и перегреву, контур — по давлению хладагента; выход за пределы вызывает сигнал тревоги.
• Гидравлическая безопасность — контур работает при давлении до 0.4 МПа; хомуты и шланги подбирают по температуре и давлению; холодные участки изолируют.
• Механическая безопасность — корпуса 600×500×950…1150×850×1100 мм ставят на ровный пол, оставляя зазор для воздушного охлаждения; двигают прибор только без жидкости, с полным баком 30 л его не переносят.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Хладагент, холодопроизводительность, масса, мощность насоса и стабильность температуры указаны в паспорте каждого исполнения; перед заказом сверьте их с менеджером.

Криостат 30 л приходит собранным и ставится на пол возле испарителя или реактора; для обвязки понадобятся теплоноситель и два шланга. Первый пуск у всех шести исполнений одинаков, разнятся только питание и габариты:

Обслуживание в процессе эксплуатации

• Теплоноситель — уровень открытой бани проверяют перед каждым пуском; у масла следят за вязкостью на холоде и меняют его в сроки из руководства; у водно-гликолевых смесей контролируют температуру застывания.
• Конденсатор воздушного охлаждения — рёбра и решётку очищают от пыли; на опытном участке она копится быстрее, чем в лаборатории, так что проверять придётся чаще.
• Открытая баня и крышка — при работе с этанолом крышку держат закрытой; иней, наросший при глубоком холоде, снимают после оттаивания.
• Шланги и хомуты — на холоде ищут течи и трещины; потерявшие эластичность меняют.
• Компрессор — герметичного типа, в дозаправке не нуждается; если холод стал менее глубоким, обращайтесь в сервис KADAMM.
