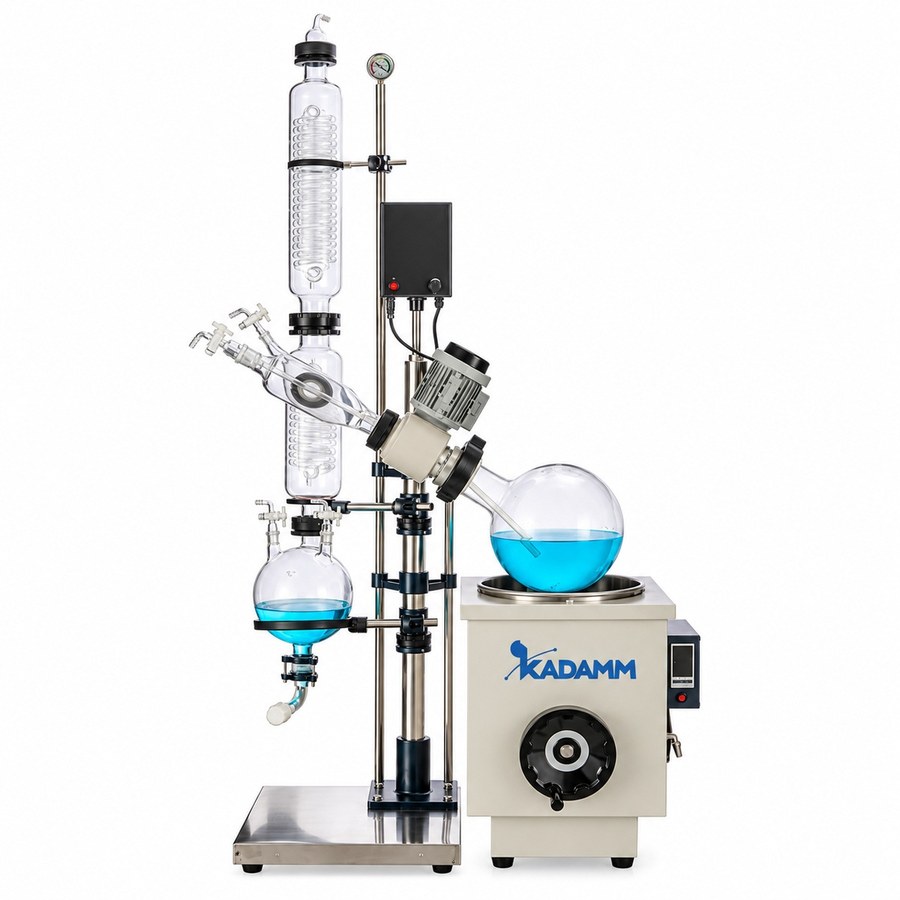

KADAMM РИ-10 — Роторные испарители 10–50 л с тройным конденсатором

Напольный ряд KADAMM РИ-10 рассчитан на колбы 10, 20, 30 и 50 л и нужен для пилотных партий, пробоподготовки крупного масштаба и возврата растворителей. Отличает его вертикальный тройной конденсатор: главный змеевик и вспомогательный дают вместе от 0.51 м² (колба 10 л) до 1.44 м² (колба 50 л). Приёмники 5–20 л сливаются снизу, баня поднимается штурвалом на 180 мм, колба вращается на 0–120 об/мин, нагрев бани 3–8 кВт — вода или масло до +180 °C, вакуум в работе до −0.098 МПа. Стекло боросиликатное GG-17, уплотнения из PTFE. Исполнений в карточке семь: стандартные на четыре объёма и взрывозащищённые на 10, 20 и 50 л.

Что входит в ряд: четыре объёма плюс три Ex-исполнения

Младшая модель KADAMM РИ-10 весит 74 кг при габаритах 930×560×1910 мм; в ней испарительная колба 10 л (фланец Ø95) и приёмник на 5 л, баню на 21 л греют 3000 Вт, конденсатор из секций Ø120×620 + Ø135×475 мм даёт 0.51 м². У KADAMM РИ-20 (1000×600×2130 мм, 88.5 кг) колба 20 л тоже на Ø95, приёмник рассчитан на 10 л, баня 41 л нагревается мощностью 5000 Вт, площадь конденсатора Ø130×700 + Ø160×530 мм — 0.95 м². В KADAMM РИ-30 колба 30 л стоит уже на фланце Ø125, приёмник увеличен до 20 л, конденсатор собран из секций 160×840 + 160×530 мм; баня из нержавейки размером 500×280 мм с нагревателем 8000 Вт питается от 380 В, слив через клапан Ø60, колба вращается на 0–110 об/мин; размеры 1520×620×2470 мм, масса брутто 179 кг. Старшая KADAMM РИ-50 (1330×730×2340 мм, 119.5 кг) несёт колбу 50 л на Ø125 и приёмник 20 л; поверхность конденсатора Ø160×835 + Ø160×530 мм равна 1.44 м², баню 76 л обогревают 8000 Вт при питании 380 В. Ex-версии KADAMM РИ-10Ex, РИ-20Ex и РИ-50Ex берут колбы, бани и конденсаторы от соответствующих объёмов, а отличаются взрывозащищённым преобразователем и Ex-двигателем на 120 Вт (10 и 20 л) или 180 Вт (50 л); масса в упаковке — 116, 143 и 195 кг.

Тройной конденсатор: производительность определяет площадь

Предел скорости отгонки роторного испарителя задаёт не баня, а конденсатор: всё, что хладагент не успел превратить в жидкость, уходит через насос в вытяжку. Поэтому в ряду РИ-10 площадь конденсации увеличивается вслед за объёмом колбы — 0.51 м² для 10 л, 0.95 м² для 20 л, 1.44 м² для 50 л. Секций две, и они стоят последовательно: главный змеевик расположен над колбой, вспомогательный — на выходе к вакуумному штуцеру. При быстрой отгонке часть пара проскакивает главную секцию, вспомогательная его доконденсирует и тем самым удерживает растворитель в приёмнике, даже когда баня греет на полную мощность. Хладагент подводят через штуцеры 16 мм — от криостата или из водопровода. Воду, спирты и ацетон при бане до +60 °C можно отгонять на проточной воде +10…+15 °C; для эфира, гексана, дихлорметана и дорогих растворителей нужен криостат KADAMM ЦТ-О10…ЦТ-О50 под объём колбы, подбор — в блоке «Что докупить к испарителю».

Баня на штурвальном подъёме и приёмник с нижним сливом

Дистиллят из приёмных колб на 5, 10 и 20 л уходит вниз, через кран, прямо в тару. Снимать с прибора тяжёлую, в десятки килограммов, колбу или разбирать паропровод не нужно: хватит ненадолго впустить воздух в приёмник. На KADAMM РИ-30 для быстрого отбора 20 л стоит сливной клапан Ø60. Если заказать заводскую опцию «Двойной сборник дистиллята», появится второй приёмник с клапанами PTFE — пока в один идёт конденсат, другой опорожняют, и отгонку останавливать не приходится. Испарительная колба всё время закреплена на фланце Ø95 или Ø125, а вверх и вниз на 180 мм штурвалом перемещается только баня. Электропривод подъёма поэтому не нужен; для Ex-исполнений это ещё и минус один электрический узел во взрывоопасной зоне. Теплоноситель — вода или масло, нагрев до +180 °C, точность ±1 °C: этого достаточно, чтобы отгонять толуол, ксилол, бутанол и ДМФА при умеренном вакууме, не доводя разрежение до предела.

Подбор объёма по партии, производительности и площади помещения

Испарительную колбу заполняют максимум наполовину, а пенящимися растворами — примерно на треть. Из этого и следуют рабочие партии: 3–5 л для колбы 10 л, 7–10 л для 20 л, 10–15 л для 30 л и 17–25 л для 50 л. Когда партии невелики, зато отгонок в смену много, разумно подняться на ступень по объёму: у старшего исполнения конденсатор 0.95 м² вместо 0.51 м², и каждая загрузка проходит быстрее, а баня 5000 Вт против 3000 Вт скорее восстанавливает температуру, когда в колбу залили холодный продукт. Под исполнения 30 и 50 л заранее готовят место: нагрев 8000 Вт требует трёхфазной сети 380 В, масса составляет 120–180 кг, стойка поднимается на 2340–2470 мм, и над ней ещё должен оставаться запас, чтобы снять конденсатор. Если в помещении однофазная сеть и потолок около 2.5 м, удобнее KADAMM РИ-10 и РИ-20 — их высота 1910 и 2130 мм.

Ex-исполнения и соседние ряды

Для отгонки легковоспламеняющихся растворителей во взрывоопасных зонах служат KADAMM РИ-10Ex, РИ-20Ex и РИ-50Ex. Вращение у них даёт взрывозащищённый двигатель на 120 или 180 Вт, управление — взрывозащищённый преобразователь; маркировку взрывозащиты и допустимый класс зоны указывает паспорт, уточняйте у менеджера. Насос и криостат, если они работают в той же зоне, тоже берут в исполнении Ex. По электрике ряд РИ-10 проще остальных напольных: подъём штурвалом, а не приводом, регулятор оборотов, терморегулятор бани — и больше ничего. Тем, кому требуются частотный привод, баня из нержавеющей стали SUS304 и производительность в литрах в час, указанная в паспорте, подойдут ряд 2 и двойная конденсация KADAMM РИ-10.2; кто хочет поднимать колбу кнопкой и ставить фланцевые клапаны стекло + PTFE вместо кранов, пусть посмотрит KADAMM РИ-А на 5–20 л и РИ-А на 50–100 л. Партии до 3 л удобнее вести на лабораторных KADAMM РИ-3 на 3–6 л.

KADAMM РИ-10 — роторные испарители для лабораторий и пилотных участков, которые поставляются как электрооборудование. Их соответствие регламентам ЕАЭС подтверждено: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Приборы имеют маркировку CE и выпускаются в рамках системы менеджмента качества ISO 9001. В комплект документов входят паспорт, декларация соответствия и руководство по эксплуатации на русском языке.

Испарительная и приёмная колбы, паропровод и тройной конденсатор сделаны из боросиликатного стекла 3.3 (GG-17), краны и уплотнения — из PTFE; расчётный вакуум системы — до −0.098 МПа. Взрывозащиты у стандартных исполнений нет: их ставят в обычном помещении, под вытяжным зонтом. Во взрывоопасных зонах работают KADAMM РИ-10Ex, РИ-20Ex и РИ-50Ex, оснащённые Ex-двигателем и взрывозащищённым преобразователем; маркировку взрывозащиты для каждой поставки указывает её паспорт.

• Электробезопасность — для 10 л (3000 Вт) и 20 л (5000 Вт) достаточно однофазной заземлённой сети, автомат ставят по номиналу из паспорта; 30 и 50 л с нагревом 8000 Вт подключают к трёхфазной линии 380 В.
• Термическая защита — температуру бани терморегулятор ограничивает на +180 °C; с маслом работают под крышкой бани, следят за уровнем теплоносителя и защищают оператора от брызг.
• Вакуумная безопасность — полный вакуум выдерживают и стекло 3.3, и уплотнения PTFE; атмосферу впускают только штатным краном, а перед каждым пуском проверяют стекло на сколы.
• Химическая стойкость — с продуктом контактируют только PTFE и стекло, не выдерживающие лишь фтористоводородной кислоты и горячих концентрированных щелочей; у РИ-30 баня из нержавеющей стали.
• Документы в поставке — руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; к Ex-исполнениям прилагается сертификат взрывозащиты; протоколы предоставляются по запросу.

Напряжение питания однофазных исполнений, маркировку взрывозащиты Ex-исполнений и класс защиты корпуса указывает паспорт конкретной поставки — уточняйте у менеджера.

РИ-10 стоит на полу, весит от 74 до 195 кг и поднимается на 1.9–2.5 м, поэтому сама сборка занимает меньше времени, чем подготовка места и такелаж. Ниже описан рекомендуемый порядок первого запуска. Монтируют прибор сотрудники лаборатории; шеф-монтаж возможен по договорённости.

Обслуживание в процессе эксплуатации

• Конденсатор — при переходе на другой продукт промыть растворителем; если криостат работал в минусе ниже 0 °C, до выключения дать льду оттаять и слить воду.
• Краны и уплотнения PTFE — смотреть каждый раз при замене колбы, менять, если давление начинает дрейфовать; сливные краны приёмника не смазывают.
• Баня — воду менять, когда появляется налёт; уровень масла контролировать, а само масло менять в сроки из руководства; нержавеющую баню РИ-30 мыть без абразивных средств.
• Направляющие и штурвал подъёма — снимать брызги теплоносителя, смазывать согласно руководству; баня должна двигаться без рывков по всему ходу 180 мм.
• Ex-исполнения — Ex-двигатель и преобразователь осматривают с периодичностью из сертификата взрывозащиты; при ремонте ставят исключительно сертифицированные компоненты.
