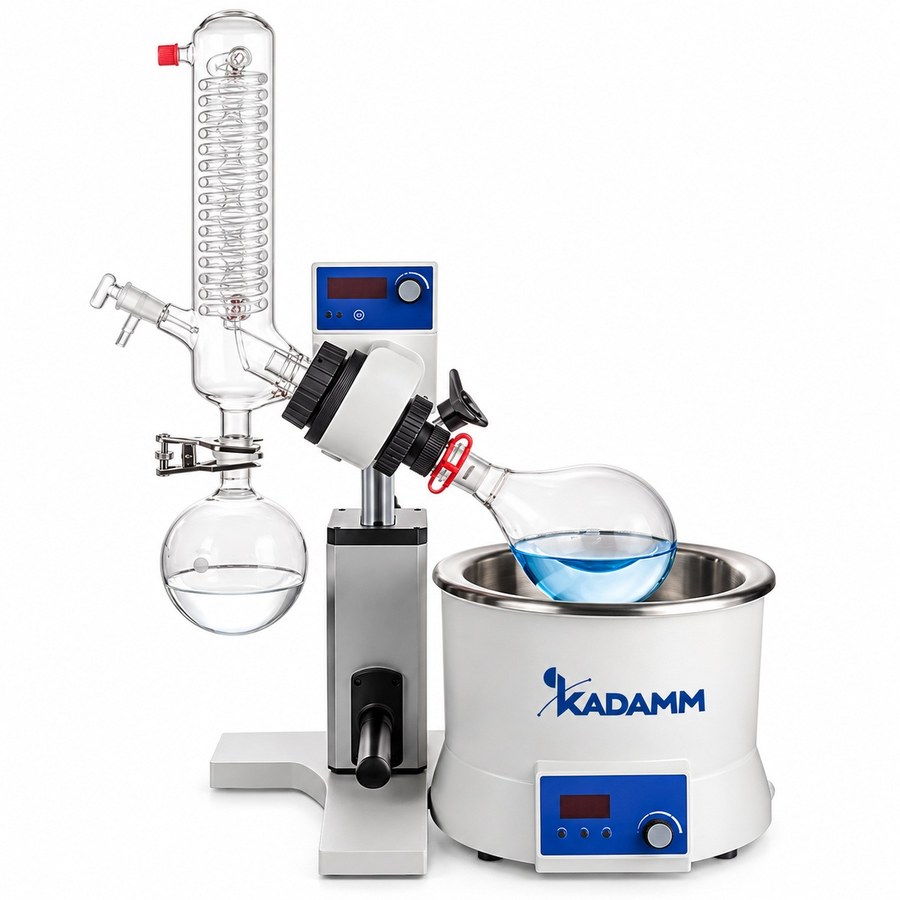

KADAMM РИ-Н — Роторные испарители настольные до 2 л

Серия KADAMM РИ-Н объединяет два настольных роторных испарителя для колб до 2 л, в которых нет привычной стойки. Обычно у прибора на 1 л баня, привод и конденсатор закреплены на колонне высотой около метра. Здесь те же узлы собраны иначе: либо в наклоняемом моноблоке на 19–20 кг, либо в двух раздельных блоках (привод вместе с конденсатором и отдельно баня), которые расставляют на столе по месту. Такая конструкция выручает, когда напольная стойка не входит в вытяжной шкаф или прибор приходится перевозить из лаборатории в лабораторию. В обоих исполнениях колбы от 50 мл до 2 л вращаются со скоростью до 200 об/мин, уплотнения — PTFE, а обвязка та же, что у прочих настольных моделей серии РИ: насос для вакуума, контроллер давления, криостат или проточная вода.

KADAMM РИ-Н2: моноблок, корпус наклоняется на 0–30°

В KADAMM РИ-Н2 баня 4 л, привод и конденсатор объединены в один корпус: он занимает на столе 650×420 мм, весит 19–20 кг и питается от 220–240 В. Прибор принимает колбы от 50 мл до 2 л, вращает их на 35–200 об/мин, поднимает на 180 мм; бане с нагревателем 1500 Вт доступен диапазон +20…+99 °C. Отличительная черта — весь корпус наклоняется на 0–30°, и наклон колбы подстраивается под загрузку. Малые объёмы 50–200 мл отгоняют при крутом угле: жидкость стекает ко дну, плёнка на стенках тонкая, а концентрат в конце сливается без остатка. Для 1–2 л угол уменьшают, чтобы смоченная поверхность и скорость отгонки выросли. Прибор на стойке так не регулируется, поэтому малую пробу в колбе 2 л на нём упарить трудно.

KADAMM РИ-Н2.2: привод и баня раздельными блоками

В KADAMM РИ-Н2.2 привод и баня — самостоятельные блоки. Первый, с конденсатором, имеет размеры 440×320×450 мм и массу 7 кг; в нём бесщёточный мотор постоянного тока на 20–200 об/мин с реверсом, LED-индикация, USB-порт и ручной подъём с ходами 110 и 100 мм, класс корпуса IP20. Второй, 300×300×240 мм и 3 кг, вмещает 5 л теплоносителя и греет его нагревателем 1010 Вт: воду до +99 °C с точностью ±1 °C, масло до +180 °C с точностью ±3 °C. Вместе блоки весят 10 кг — легче любого испарителя на стойке. Моноблоку недоступно то, что даёт раздельная схема: баню выдвигают из-под стекла, чтобы почистить или поменять, привод переносят на другую сторону шкафа, а для перевозки хватает двух коробок, каждую из которых поднимет один человек. Щёток у бесщёточного мотора менять не приходится, реверсом сбрасывают плёнку продукта на этапе досушивания, через USB записывают режим.

Компактность как рабочий параметр

Испаритель, который весит 10–20 кг и ниже обычного шкафа, решает задачи, недоступные приборам на стойке. В вытяжной шкаф шириной 1200 мм он встаёт вместе с насосом и криостатом, не вытесняя их. Между помещениями и на выездные точки отбора проб его переносят, не разбирая стекло. В учебном практикуме он стоит на столе студента и не загораживает группу от преподавателя, как это делает метровая колонна. А в двухблочном KADAMM РИ-Н2.2 горячее масло в бане отделено от электроники и привода — так и безопаснее, и пролитый теплоноситель убрать проще.

Как выбрать между моноблоком и двумя блоками

Берите KADAMM РИ-Н2, когда в работе в основном пробы 50–500 мл, концентрат нужно собрать полностью и удобнее цельный прибор с наклоном корпуса и подъёмом 180 мм; его баня 4 л греет воду до +99 °C. KADAMM РИ-Н2.2 нужен для высококипящих растворителей на масляной бане до +180 °C, а также если важны реверс, бесщёточный привод, не требующий обслуживания, запись режима через USB или малый вес при переноске — блоки 7 и 3 кг. Площадь конденсатора и приёмные колбы к обоим исполнениям подбираются под задачу — уточняйте их у менеджера при заказе.

Для обоих исполнений обвязка общая: насос KADAMM НС-В15 (водокольцевой) или KADAMM НС-МХ25 (мембранный), на конденсатор — криостат KADAMM ЦТ-О5 либо проточная вода, при необходимости контроллер KADAMM ВА-К. Когда размер не важен и подходит обычный прибор на стойке, смотрите KADAMM РИ-1 с ручным подъёмом или KADAMM РИ-1 с электроподъёмом; для герметичной системы с таймером и автоподъёмом — KADAMM РИ-1П; если нужен собственный холод вместо криостата — KADAMM РИ-1К.

Для настольных испарителей KADAMM РИ-Н как для низковольтного лабораторного электрооборудования подтверждено соответствие техническим регламентам ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Выпуск организован в системе качества ISO 9001, приборы несут маркировку CE. Вместе с испарителем покупатель получает паспорт, декларацию соответствия и русскоязычное руководство по эксплуатации.

С продуктом соприкасаются только PTFE и боросиликатное стекло 3.3 (GG-17). Блок привода РИ-Н2.2 выполнен в корпусе IP20 — он рассчитан на сухое помещение, где нет брызг. Взрывозащиты нет ни у одного из исполнений: если легковоспламеняющийся растворитель нужно упаривать во взрывоопасной зоне, выбирайте KADAMM РИ-1Ex на стойке. В обычных условиях прибор ставят в вытяжной шкаф или под местный зонт, а выхлоп насоса отводят в вытяжку.

• Электробезопасность — питание РИ-Н2 220–240 В при нагревателе 1500 Вт, у РИ-Н2.2 нагреватель 1010 Вт; подключение только к заземлённой розетке, автомат подбирают по паспорту.
• Термическая защита — температура бани ограничена уставкой; работать на масле до +180 °C может лишь РИ-Н2.2, масло льют только в остывшую баню, а сама баня вынесена в блок отдельно от электроники привода.
• Механическая устойчивость — РИ-Н2 опирается на своё основание при любом наклоне 0–30°; оба блока РИ-Н2.2 размещают на общей ровной поверхности.
• Вакуумная безопасность — уплотнения PTFE и стекло 3.3; атмосферу впускают через штатный кран, колбу под вакуумом не снимают.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Высоту РИ-Н2, питание РИ-Н2.2, площадь конденсатора и наличие приёмной колбы в комплекте смотрите в паспорте вашей поставки или уточняйте у менеджера.

Настольный испаритель запускается быстрее приборов на стойке: на сборку стеклянной части и подключение обвязки уходит примерно час. Первый запуск проводят так:

Обслуживание в процессе эксплуатации

• Механизм наклона и подъёма — брызги с шарнира наклона РИ-Н2 и направляющих подъёма удаляют; смазывают их лишь так, как сказано в руководстве.
• Уплотнения PTFE — смотрят при каждой замене колбы; если разрежение перестало достигаться, уплотнения меняют, шлифы не смазывают.
• Баня — воду меняют, как только появился налёт; у РИ-Н2.2 следят за уровнем масла и меняют его по регламенту; баню моют отдельно, не вместе с приводом.
• Стекло — моют стандартными лабораторными средствами; колбу со сколами на шлифе заменяют.
• Привод и USB (РИ-Н2.2) — бесщёточному мотору уход не нужен; время от времени скачивают записи режима и следят, чтобы разъём USB был чистым.
