KADAMM НС-МС — Системы рекуперации растворителя: насос с контроллером вакуума

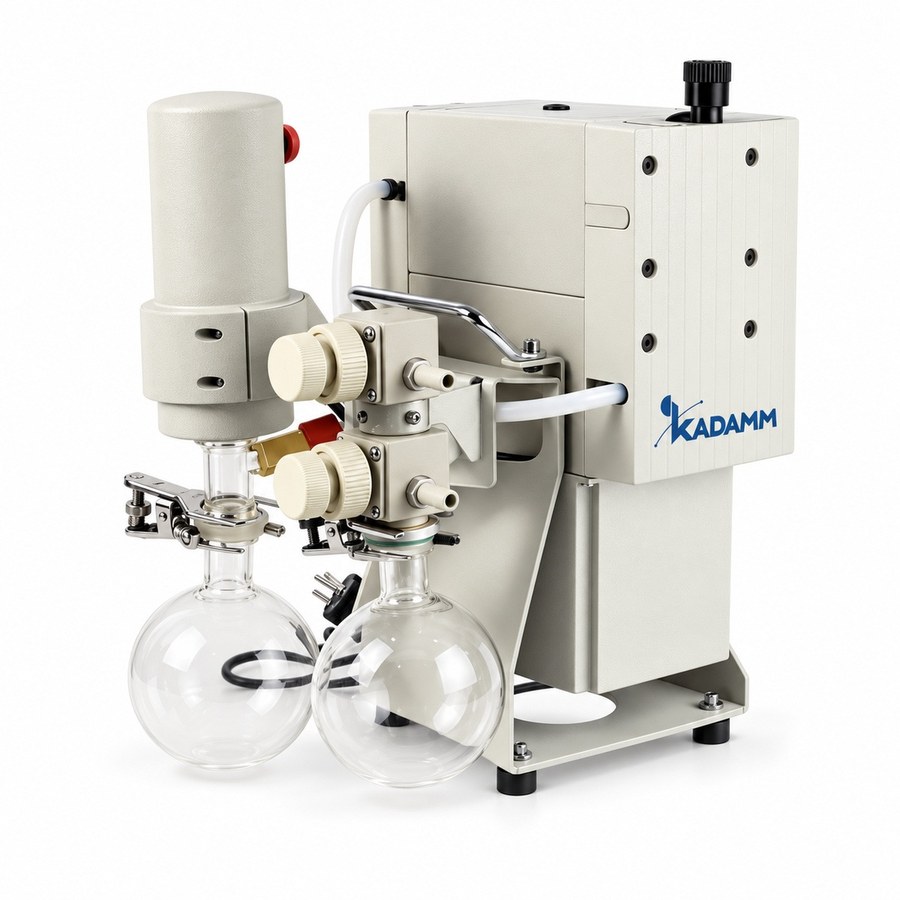

В одном блоке KADAMM НС-МС собраны химически стойкий мембранный насос с частотным регулированием двигателя, контроллер вакуума с электромагнитным клапаном и компактный конденсатор выхлопа. Это системы рекуперации растворителя для вакуумных сушильных шкафов и роторных испарителей: пары, проскочившие холодильник испарителя, идут через насос и на выходе конденсируются в приёмный сборник вместо того, чтобы попасть в вытяжку. Ряд включает пять типоразмеров — от 2 до 12 м³/ч, предельное остаточное давление без газобалласта от 8 до 0.6 мбар; этого хватает и на высококипящие растворители, и на испарители от настольных колб до напольных 50 л. Ни воды, ни масла в системе нет, вся проточная часть коррозионностойкая, сепаратор на входе — из стекла с покрытием. НС-МС2 и НС-МС4 рассчитаны на стол: 252×332 мм в плане, масса 11 и 14 кг; три старшие модели весят по 23.5 кг при габаритах 557×396×378 мм.

Система рекуперации: конденсатор, контроллер и насос в общем блоке

В типовой схеме отгонки последнее звено — насос, и пары, проскочившие конденсатор испарителя, вместе с его выхлопом уходят по шлангу в вытяжку. Для летучих сред — пентана, ацетона, эфира, дихлорметана — таких паров много, особенно если конденсатор охлаждается водой и на этапе досушивания, когда в колбе давление ниже давления насыщения при температуре холодильника. Система рекуперации добавляет на выхлоп насоса ещё один конденсатор. Там пары оказываются при атмосферном давлении, и относительно него их давление насыщения ниже, так что умеренного охлаждения хватает, чтобы они стекли в приёмный сборник. Частицы и капли задерживает сборная колба-сепаратор на входе; между входом и выходом стоят контроллер, электромагнитный клапан и насос с частотным приводом. Вручную разрежение выставляют клапаном расхода; в автоматике это делает контроллер вакуума через электромагнитный клапан, а для запуска достаточно одной кнопки. По заказу: вакуум-контроллер, одно- или двухпортовое всасывание, сепараторная колба на входе и сборник на выходе.

Ряд из пяти типоразмеров 2–12 м³/ч и по два значения давления для каждого

KADAMM НС-МС2: 2 м³/ч (0.5 л/с), 8 мбар, при открытом газобалласте 12 мбар, 252×332×395 мм, 11 кг — для настольных испарителей с колбами 1–5 л. KADAMM НС-МС4: 4 м³/ч (1.1 л/с), 2 мбар, с газобалластом 4 мбар, 252×332×407 мм, 14 кг — для небольших напольных и настольных испарителей, работающих с высококипящими растворителями. KADAMM НС-МС8: 8 м³/ч (2.2 л/с), 0.6 мбар, с газобалластом 1.2 мбар, 557×396×378 мм, 23.5 кг — наиболее глубокий вакуум в ряду, для гликолей, ДМСО и досушивания на напольных испарителях. KADAMM НС-МС10: 10 м³/ч (2.8 л/с), 0.9 мбар, с газобалластом 1.5 мбар, корпус и масса как у предыдущей модели — для напольных испарителей 20–50 л. KADAMM НС-МС12: 12 м³/ч (3.3 л/с), 2 мбар, с газобалластом 3 мбар — наибольший расход в ряду, под низкокипящие среды и крупные объёмы. Второе число — это рабочий предел с открытым газобалластом, когда поток воздуха выносит из головки пары влажных растворителей и воды; с сухими высококипящими средами газобалласт держат закрытым и используют первое значение.

Зачем возвращать растворитель: затраты, экология, безопасность людей

У возврата растворителя три выгоды. Во-первых, деньги: хлороформ и эфир высокой чистоты, фторированные среды и дейтерированные растворители, раньше терявшиеся в вытяжке, теперь стекают в сборник и снова идут в дело — при регулярной отгонке система окупается именно растворителем, а не одним удобством. Во-вторых, выбросы: через вытяжную вентиляцию органические пары больше не сбрасываются в атмосферу, и для производственных и аккредитованных подразделений, где учитывают ПДВ, это существенно. В-третьих, люди: если вытяжка откажет или выхлопной шланг будет негерметичен, пары эфира, ацетона и дихлорметана не выйдут в помещение, а в зоне дыхания у испарителя их концентрация падает. Простой насос лишь перекачивает пары из колбы наружу, тогда как система замыкает контур растворителя прямо у рабочего места.

Как идёт отгонка в ручном и в автоматическом режиме

Ручной режим подходит для простых задач и однокомпонентных растворителей: оператор выставляет разрежение клапаном расхода и сам контролирует кипение в колбе. В автоматике электромагнитным клапаном и частотным приводом насоса командует контроллер вакуума. Давление держится на уставке, а для смеси растворителей опускается ступенями, и каждый компонент уходит без выброса и вспенивания. Роль частотного привода в том, что насос не крутится постоянно на максимуме: ближе к уставке обороты падают, поэтому скачков давления в колбе между срабатываниями клапана нет, нагрев и шум меньше. Пуск одной кнопкой избавляет от необходимости каждый раз собирать из отдельных приборов цепочку «насос — контроллер — клапан — ловушка»: её собирают и настраивают ещё на заводе.

Система или отдельный насос НС-МП либо НС-МХ: как выбрать

Систему рекуперации имеет смысл брать, если отгонка регулярная, а растворитель летуч, дорог или ограничен нормами по выбросам — тогда встроенный контроллер и конденсатор на выхлопе загружены ежедневно. Когда работают с водой, спиртами и ацетоном и вытяжка с ними справляется, выгоднее химически стойкий мембранный KADAMM НС-МХ на 8–105 мбар плюс внешний контроллер ВА-К; если без возврата требуется глубокий вакуум под ДМСО и ДМФА — PTFE-насос KADAMM НС-МП на ≤ 0.6…≤ 2 мбар. Типоразмер НС-МС подбирают по тем же принципам. Предел давления должен быть ниже давления кипения растворителя при температуре бани: для ацетона и спиртов хватает 7–13 мбар, для ДМСО и ДМФА нужен около 1 мбар — это НС-МС8 или НС-МС10. Производительность выбирают по колбе: 2 м³/ч — настольные 1–5 л, 4 м³/ч — настольные под высококипящие среды, 8–12 м³/ч — напольные 10–50 л. KADAMM РИ-1К со встроенным охлаждением улавливает летучие растворители уже до насоса, поэтому в паре с ним система рекуперации служит дополнением к конденсатору −40 °C, а не его заменой. Напряжение, мощность, шум и присоединительные размеры указываются в паспорте конкретной поставки.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

KADAMM НС-МС относится к лабораторному электрооборудованию: для систем рекуперации растворителя подтверждено соответствие ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Выпуск идёт в системе менеджмента качества ISO 9001, на изделии маркировка CE. В комплект документов входят паспорт, декларация соответствия и руководство по эксплуатации на русском языке.

Вся проточная часть насоса стойка к коррозии, сепаратор на входе сделан из стекла с покрытием, а конденсатор со сборником рассчитаны на органику. Взрывозащиты у системы нет, ставят её в обычной лаборатории. Конденсатор на выхлопе уменьшает выброс паров, однако остаток выхлопа нужно отводить в вентиляционный канал или вытяжной шкаф; собранный растворитель хранят согласно правилам для ЛВЖ.

• Электробезопасность — только заземлённая розетка; мощность и требования к сети смотрите в паспорте вашей поставки.
• Защита двигателя — при перегрузке частотный привод отключает его сам; вентиляционные отверстия корпуса держать открытыми.
• Работа с ЛВЖ — не допускать переполнения сборника и регулярно его сливать; растворитель держать в таре с маркировкой.
• Вакуумная безопасность — атмосферу впускать клапаном системы или с контроллера; сепаратор из стекла держать за защитным экраном.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Напряжение, мощность, шум, тип присоединения и режим охлаждения конденсатора указаны в паспорте вашей поставки — за подробностями к менеджеру.

НС-МС приходит уже собранной и настроенной: остаётся подсоединить шланг испарителя, сборник и охлаждение конденсатора. Первый запуск одинаков для всех пяти типоразмеров:

Обслуживание в процессе эксплуатации

• Сборник — сливать после каждого цикла отгонки, растворитель переливать в тару с маркировкой.
• Сепаратор на входе — удалять капли, промывать стекло; при трещинах и сколах менять.
• Конденсатор — следить, чтобы теплоноситель шёл и не было обмерзания; после водных сред дать оттаять.
• Мембрана и клапаны — меняются комплектом, когда падает предельное давление или подходит срок по руководству.
• Продувка — после влажных и кислых сред 2–3 минуты гонять воздух при открытом газобалласте.
