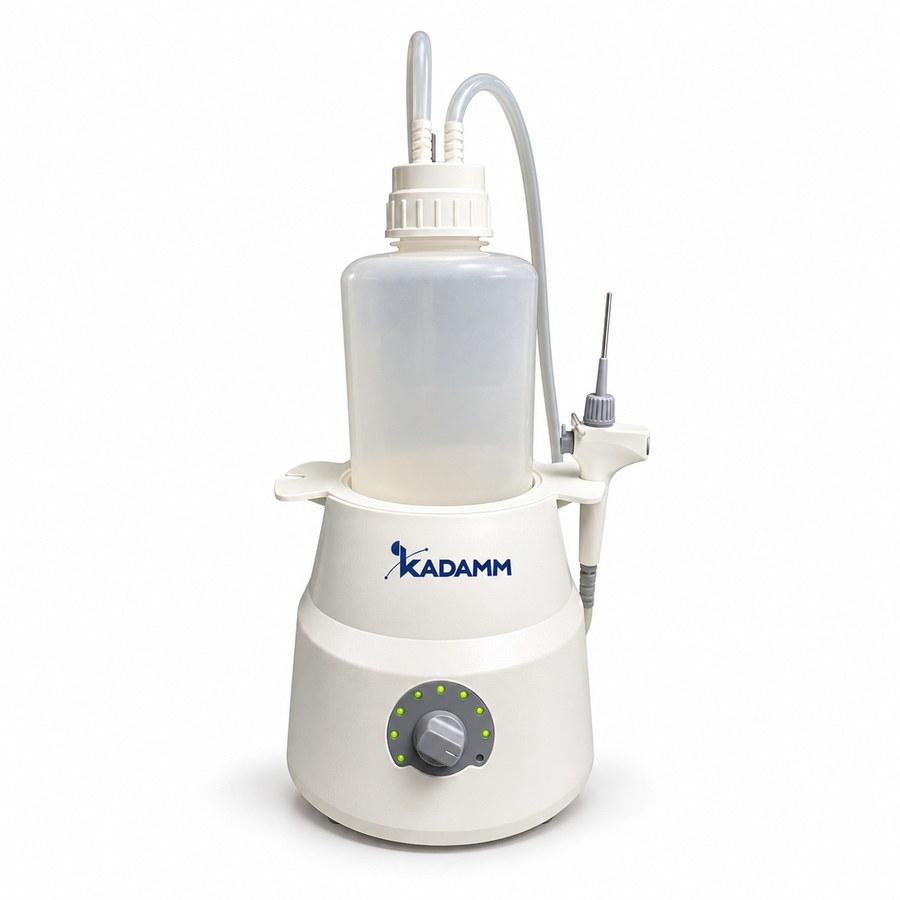

KADAMM НС-А — Вакуум-аспираторы лабораторные

Вакуум-аспираторы KADAMM НС-А нужны, чтобы убирать из пробирок, чашек, флаконов и планшетов надосадочную жидкость, отработанную культуральную среду, промывные растворы и жидкие отходы — без пипетки, причём оператор с жидкостью не соприкасается. Конструкция включает безмасляный насос, бутыль-сборник и рукоятку-аспиратор с наконечником; достаточно поднести наконечник к жидкости, и разрежение до 500–600 мбар затянет её в бутыль. Исполнений в карточке три: KADAMM НС-А1 — переносной, на аккумуляторе, с бутылью 1 л; НС-А2 — от сети, с бутылью 2 л; НС-А4 — с бутылью 4 л, регулировкой разрежения, датчиком заполнения и оснасткой, которую можно автоклавировать.

В ряду — бутыли 1, 2 и 4 л

Переносной KADAMM НС-А1 оснащён бесщёточным двигателем; по воздуху он подаёт 1.6 л/мин, разрежение создаёт до 600 мбар. Сборником служит фильтрационная колба 1 л (опция 0.5 л); питается прибор от литиевого аккумулятора 2500 мА·ч — 12 В DC, 1.0 А; шум 53 дБ, размеры 400×170×170 мм, вес 1.16 кг. Штатно идёт адаптер для наконечника 1 мл, под заказ — 8-канальная игла для планшетов. Сетевой KADAMM НС-А2 работает от 100–220 В, двигатель тоже бесщёточный; производительность — 15 л/мин по воздуху и 17 мл/с по жидкости, разрежение до 500 мбар, бутыль 2 л (опция 1 л), вес 3 кг. Старший KADAMM НС-А4 имеет бутыль 4 л и регулируемое разрежение 0–600 мбар, отбирает 1–15 мл/с жидкости, шумит не более чем на 55 дБ, питается от 100–240 В, его габариты 180×240×450 мм, масса 3 кг. К нему прилагается комплект адаптеров: 8-канальные, одиночные иглы Ø1.5 и Ø2.5 мм, а также под наконечники 200 мкл и 1 мл.

Зачем биологической лаборатории аспиратор

Культуральную среду обновляют раз в один-три дня, и всякий раз старую надо удалить из десятков лунок и флаконов. С пипеткой это долго, к тому же легко повредить монослой; аспиратору хватает одного движения рукоятки, и жидкость сразу оказывается в закрытой бутыли. Другая частая задача — снять надосадочную жидкость над осевшими клетками, преципитатом или гранулами: наконечник ведут по стенке пробирки, а разрежение подбирают таким, чтобы осадок оставался на месте. Третья — вакуумная фильтрация и удаление промывных растворов при окрашивании, иммуноферментном анализе, блоттинге. В каждом из этих случаев жидкость не касается оператора, аэрозоль остаётся внутри системы, а все отходы копятся в одной ёмкости, которую затем обеззараживают. У НС-А1 и НС-А2 двигатель бесщёточный: он не искрит и мало греется, а это существенно, когда в боксе биологической безопасности работают по многу часов.

Автоклавирование, фильтр и защита от перелива

Когда бутыль KADAMM НС-А4 наполняется до уровня, датчик прекращает отбор, и жидкость в насос не проходит; между бутылью и насосом стоит гидрофобный фильтр, который улавливает капли и аэрозоль — так защищены и механизм, и воздух в помещении. Рукоятку, трубку и бутыль-сборник НС-А4 можно автоклавировать 20 минут при 121 °C, 1 бар — этого достаточно, чтобы обеззаразить оснастку после культур и инфекционного материала. Сборник сменный во всей серии: по исполнению это стекло или полипропилен на 1–4 л; гидрофобный фильтр 0.2 мкм относится к расходникам. Величина 500–600 мбар выбрана не случайно: жидкость из пробирок и планшетов уходит быстро, а клетки с подложки не отрываются и осадок не взмучивается. Регулировка 0–600 мбар у НС-А4 даёт выбор — мягкий режим для адгезивных культур или интенсивный для слива отходов.

Как выбрать исполнение

Для работы на ходу — KADAMM НС-А1: благодаря аккумулятору 2500 мА·ч, массе 1.16 кг и колбе 1 л его носят из бокса в бокс, в термостатные комнаты и к учебным столам, розетка не нужна; производительности 1.6 л/мин хватает для пробирок, чашек и планшетов. KADAMM НС-А2 ставят стационарно на одно место: 15 л/мин и бутыль 2 л подходят для ежедневной смены среды во флаконах и слива отходов. KADAMM НС-А4 рассчитан на лаборатории, где жидкости много, а требования к обеззараживанию жёсткие: у него бутыль 4 л, датчик заполнения, регулировка разрежения, автоклавируемая оснастка и адаптеры вплоть до 8-канальных. Точное дозирование и отбор микрообъёмов — не для аспиратора, здесь нужны шприцевые насосы KADAMM НС-Ш; вакуумную фильтрацию больших объёмов и отгонку выполняют мембранным KADAMM НС-М либо водокольцевым KADAMM НС-В.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Как лабораторное электрооборудование вакуум-аспираторы KADAMM НС-А имеют подтверждённое соответствие регламентам ЕАЭС: ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования». Производство ведётся в рамках системы менеджмента качества ISO 9001, на изделиях стоит маркировка CE. С прибором передаются декларация соответствия, паспорт и руководство по эксплуатации на русском языке.

Работать с химическими и биологическими жидкостями можно, если они остаются в бутыли и до насоса не доходят; за это отвечают гидрофобный фильтр, а у НС-А4 ещё и датчик заполнения. Оснастку обеззараживают химическими дезинфектантами согласно руководству или в автоклаве (у НС-А4 рукоятка, бутыль и трубка: 121 °C, 1 бар, 20 мин). Взрывозащиты у аспиратора нет, поэтому большие объёмы легковоспламеняющихся растворителей им не отбирают.

• Защита от поражения током — портативный НС-А1 получает питание DC 12 В при токе 1.0 А, источник — литиевая батарея ёмкостью 2500 мА·ч; сетевые модели подключают к заземлённой розетке с частотой 50 или 60 Гц: НС-А2 рассчитан на напряжение от 100 до 220 В, НС-А4 — от 100 до 240 В.
• Биобезопасность — применение в боксе биологической безопасности: бутыль закрыта, на линии к насосу стоит гидрофобный фильтр 0.2 мкм, оснастка НС-А4 автоклавируется.
• Защита насоса — у НС-А4 стоит датчик заполнения бутыли; в других исполнениях уровень отслеживает оператор, а насос прикрывает фильтр.
• Стойкость к химии — ёмкости для сбора из полипропилена или стекла; насколько трубки и рукоятка выдерживают ваши реагенты, уточняйте у менеджера.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Материалы наконечников, класс защиты корпуса и мощность НС-А2 и НС-А4 указываются в паспорте поставки — по ним уточняйте у менеджера.

Прибор приходит собранным, поэтому запуск занимает несколько минут: остаётся поставить бутыль, рукоятку и фильтр. Порядок действий ниже рекомендуем соблюдать при первом включении и всякий раз, когда меняете бутыль.

Обслуживание в процессе эксплуатации

• Бутыль — по заполнении или в конце смены опорожнить и обеззаразить; бутыль НС-А4 выдерживает автоклав при 121 °C, 20 мин; запасные бутыли из полипропилена или стекла поставляются под заказ.
• Фильтр гидрофобный 0.2 мкм — намокший фильтр перекрывает поток, поэтому его меняют при намокании, падении подачи или по регламенту.
• Рукоятка и трубки — после работы промыть водой и дезинфектантом; у НС-А4 — автоклав; помутневшие или потерявшие эластичность трубки заменить.
• Иглы и наконечники — наконечники расходуются; после каждой серии их и иглы меняют или обеззараживают.
• Батарея НС-А1 — зарядку вести по индикатору; в разряженном состоянии не хранить.
