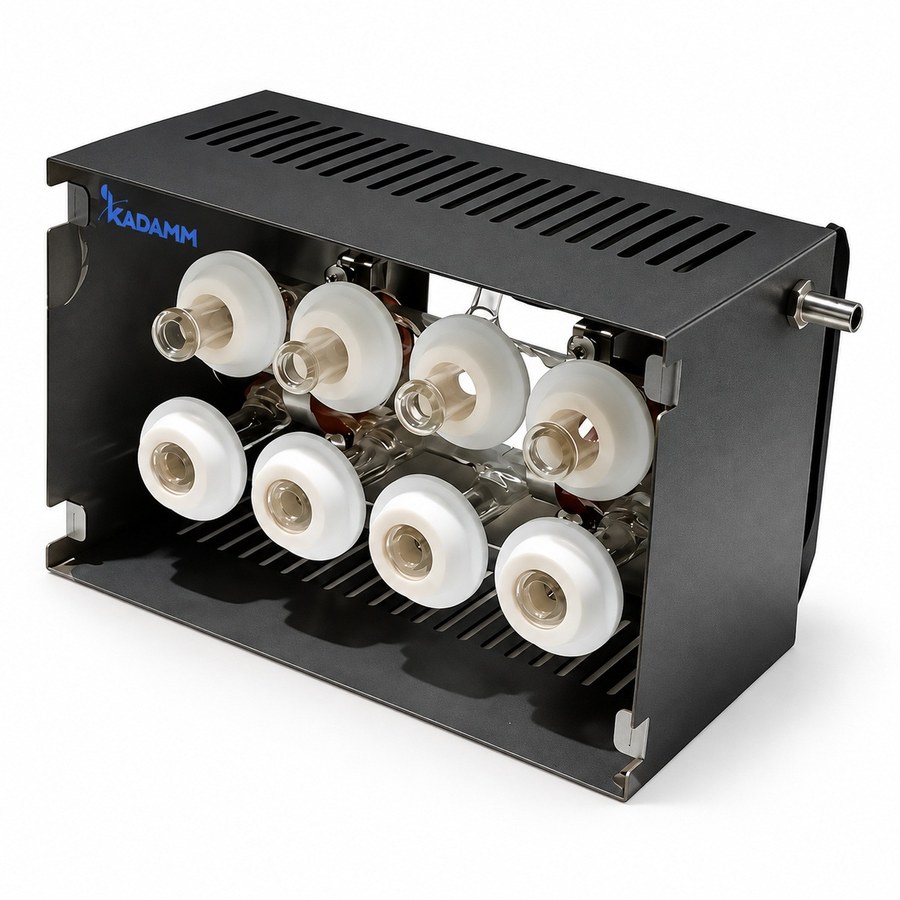

KADAMM ГС-К — Колпаки сбора газов, 8–20 портов

Колпаки KADAMM ГС-К ставят на горловины блока разложения проб, чтобы забирать кислые пары там, где они образуются. Очистки в самом колпаке нет: собранный поток он отдаёт дальше — в скруббер или нейтрализатор. Карточка объединяет пять исполнений. В четырёх меняется количество портов сбора (8, 10, 15 и 20) и патрубков отсоса: восьми- и десятипортовый имеют по одному, пятнадцати- и двадцатипортовый — по два. Размеры: 300×240×170 мм у моделей на 8 и 10 портов, 300×150×160 мм у модели на 15 и 250×150×160 мм у модели на 20 портов; вес нетто от 2.4 до 4.2 кг. Пятое исполнение водоструйное: у него поддон и уплотнительный колпачок PFA, электропитание ему не нужно.

Зачем отбирать пары прямо над горловиной

В отличие от дыма в трубе, кислые пары над пробирками при разложении тяжелы: выйдя из горловины, они стелются по блоку и расползаются вбок раньше, чем их подхватит вытяжка. По дороге они оседают на стенках шкафа, на корпусе блока разложения и на соседних приборах — и там начинается коррозия. Колпак убирает эту проблему за счёт геометрии: над всеми горловинами одновременно образуется небольшой объём под разрежением, откуда пары уходят в единственный патрубок. Заметно это не по результатам измерений, а по тому, сколько служит техника: шкаф, блок и воздуховоды больше не впитывают кислоту. Кроме того, растёт стабильность — вместо рассеянного фона с плавающей концентрацией очистной аппарат получает предсказуемый поток из одной точки.

Сколько портов нужно: ориентир — блок разложения

Каждый порт сбора садится над одной горловиной, так что их число выбирают по количеству позиций в вашем блоке разложения — 8, 10, 15 или 20. Если портов меньше, чем позиций, открытые горловины сводят всю пользу к нулю, и такой выбор лишён смысла. Запас, наоборот, допустим: ненужные порты глушат штатными колпачками. Дальше смотрите на число патрубков отсоса. Исполнения на 8 и 10 портов имеют один патрубок, на 15 и 20 — два. Причина в площади: под широким колпаком одна точка отсоса не даёт равномерного разрежения, поэтому отсос разнесён на две. Подключать к очистному аппарату нужно оба патрубка; если один заглушить, часть колпака останется без тяги.

Водоструйный вариант: без электропитания

Есть исполнение, где разрежение создаёт водоструйный источник: вода идёт через сужение и увлекает воздух за собой. Питание от сети здесь не нужно совсем — это выручает, когда розетки в шкафу уже заняты или регламент не разрешает размещать электрооборудование возле источника паров. Колпачок-уплотнитель сделан из PFA, фторполимера, который выдерживает кислоты и высокую температуру; его фиксирует зажим, поэтому замена проходит без инструмента. Под колпаком стоит поддон: капли попадают в него, а не на корпус блока разложения, который они бы разъедали. У автономности есть цена, о которой лучше знать до покупки: пока источник работает, он непрерывно тратит воду, а тяга определяется напором в водопроводе. Цифр по этому исполнению в таблице нет — ни портов, ни габаритов, ни расхода воды, везде стоит «уточняйте».

Из чего сделан колпак: колпачок PTFE, корпус из сварной нержавеющей стали

Больше всего нагрузки приходится на уплотнительный колпачок: горячие кислые пары омывают его постоянно, а садиться на горловину плотно он может, только сохраняя эластичность. Отсюда материал — PTFE, фторопласт со стойкостью к нагреву и кислотам, и крепление на зажиме: колпачок расходуется, и сменить его надо, не разбирая узел целиком. Корпус выполнен сваркой из листовой нержавеющей стали — у сварного шва нет щели, где мог бы скапливаться конденсат, а у разборного соединения она есть. В патрубок введена заслонка, которая отбирает пары из глубины горловины, а не у её поверхности; именно она отличает колпак от обычного зонта сверху. Диаметр присоединения патрубка отсоса в миллиметрах в источнике не приведён, и придумывать его мы не будем: как колпак стыкуется с очистным аппаратом, уточните у менеджера до заказа.

Что ставить после колпака

Один колпак ничего не решает — это лишь начало схемы, а дальше пары надо отвести и нейтрализовать. Обычно цепочка выглядит так: колпак, за ним нейтрализатор или скруббер, в конце вытяжка. Для блока разложения на 8–12 позиций подойдёт KADAMM ГС1 : три ступени очистки, расход 18 л/мин. При большем числе позиций, длинной трассе отсоса или органическом растворителе в методике выбирайте KADAMM ГС3 на 40 л/мин — есть и исполнение с угольной ступенью. Если эффективность очистки нужно подтверждать документами, подойдёт KADAMM ГС-В: заявлено не ниже 99 % при отсосе 60 л/мин, горячий поток проходит ступень охлаждения.

В комплекте KADAMM ГС-К — паспорт изделия и руководство по эксплуатации на русском языке. Сертификация CE, производство ведётся в системе менеджмента качества ISO 9001; при поставке в составе комплекса газоочистки оформляется декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011. Электрооборудованием колпак не считается: собственного питания нет ни у одного исполнения.

Материал корпуса — листовая нержавеющая сталь, сварка; уплотнительный колпачок зажимного типа у исполнений на 8–20 портов из PTFE, у водоструйного — из PFA. Колпак ограничивает расползание паров по шкафу, но очисткой не занимается: работать он может только вместе с нейтрализатором или скруббером, и ни их, ни вытяжную вентиляцию не заменяет.

• Место колпака в схеме — он стоит первым, а после него обязателен очистной аппарат; без него пары лишь переезжают из шкафа в воздуховод.
• Оба патрубка в работе — на исполнениях с 15 и 20 портами к очистному аппарату подводят оба; если один заглушён, часть колпака лишается тяги.
• Смена колпачка — детали из PTFE и PFA расходуются: появились трещины или колпачок потерял эластичность — значит, есть подсос и сбор работает хуже.
• Поддон — сливать по мере того, как набирается конденсат; полный поддон корпус блока уже не защищает.
• Комплект документов — паспорт и руководство по эксплуатации; сертификаты и протоколы предоставляются по запросу.

Диаметр присоединения патрубков в миллиметрах в источнике не указан. Для водоструйного исполнения там нет даже таблицы характеристик: число портов, габариты, масса и расход воды сверяются с паспортом конкретной поставки — уточняйте у менеджера.

KADAMM ГС-К весит 2.4–4.2 кг: его устанавливают на уже работающий блок разложения проб и подключают к очистному аппарату, на монтаж уходит меньше часа. При первой установке рекомендуем такой порядок:

Обслуживание в процессе эксплуатации

• Уплотнительные колпачки — смотреть перед каждой серией; если колпачок затвердел, треснул или потерял форму, появляется подсос и сбор работает хуже. Меняются вручную, без инструмента.
• Поддон — сливать, когда наберётся жидкость: полный поддон уже не уберегает корпус блока от капель.
• Заслонка в патрубке — если появился налёт, промыть: осадок уменьшает сечение, и на дальних портах тяга слабеет.
• Корпус — после концентрированных кислот промыть водой. Сварной нержавейке они не страшны, но оставшаяся на корпусе кислота портит приборы по соседству.
• Свободные порты — закрыть штатными колпачками, иначе открытый порт отнимает тягу у занятых.
